Векторные анализаторы цепей серии АКИП-6604

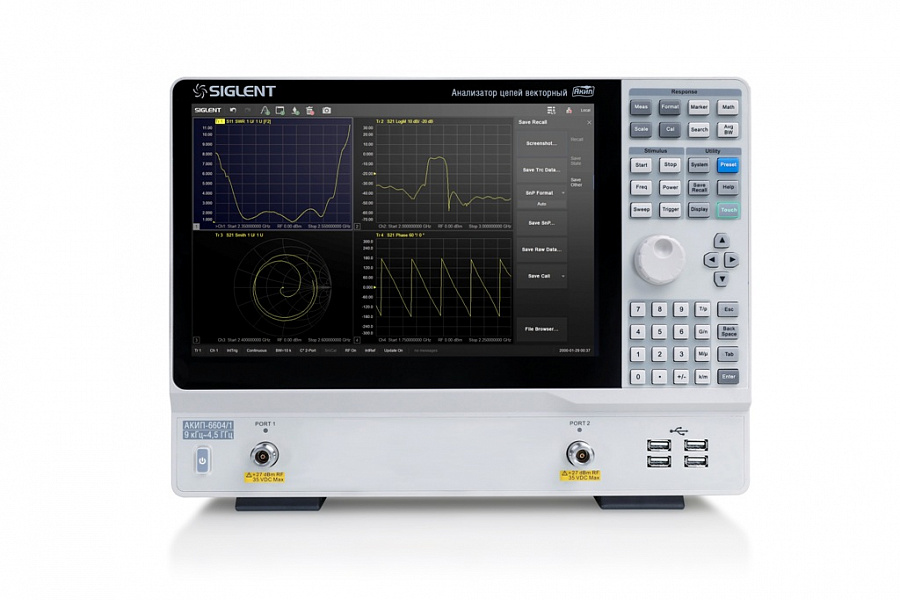

Представляем новую серию векторных анализаторов цепей под торговой маркой АКИП™ - АКИП-6604. В серию АКИП-6604 входит четыре модели с частотными диапазонами от 9 кГц до 4,5 ГГц и от 9 кГц до 8,5 ГГц. В зависимости от модели векторные анализаторы серии АКИП-6604 поддерживают 2-х или 4-х портовые измерения S-параметров, дифференциальные параметры и параметры во временной области (опционально). В отличие от «обычного» анализатора цепей, векторные анализаторы цепей (VNA) позволяют обнаруживать и наблюдать фазовые соотношения исследуемых сигналов.

Анализаторы цепей серии АКИП-6604 представляют собой эффективные инструменты для вычисления добротности (Q-фактор), полосы пропускания и вносимых потерь фильтра. Они поддерживают возможность добавления (моделирования) или удаления измерительных оснасток, функцию допускового контроля и тестирование пульсаций. Анализаторы цепей серии АКИП-6604 также поддерживают различные виды калибровки и коррекции при измерении S-параметров: SOLT, SOLR, TRL, и расширенная калибровка для повышения гибкости в исследованиях, разработках и в производственных приложениях.

Ключевые особенности:

• Рабочий диапазон частот:
  - 9 кГц … 4,5 ГГц – АКИП-6604/1, АКИП-6604/2
  - 9 кГц … 8,5 ГГц – АКИП-6604/3, АКИП-6604/4
• Двух- (АКИП-6604/1, АКИП-6604/3) или четырёхпортовый (АКИП-6604/2, АКИП-6604/4) анализ
• Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
• Диапазон установки выходного уровня: - 55 дБм … 10 дБм
• Разрешение: 1 Гц, 0,05 дБ
• Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц)
• Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка (SOLT, SOLR, TRL)

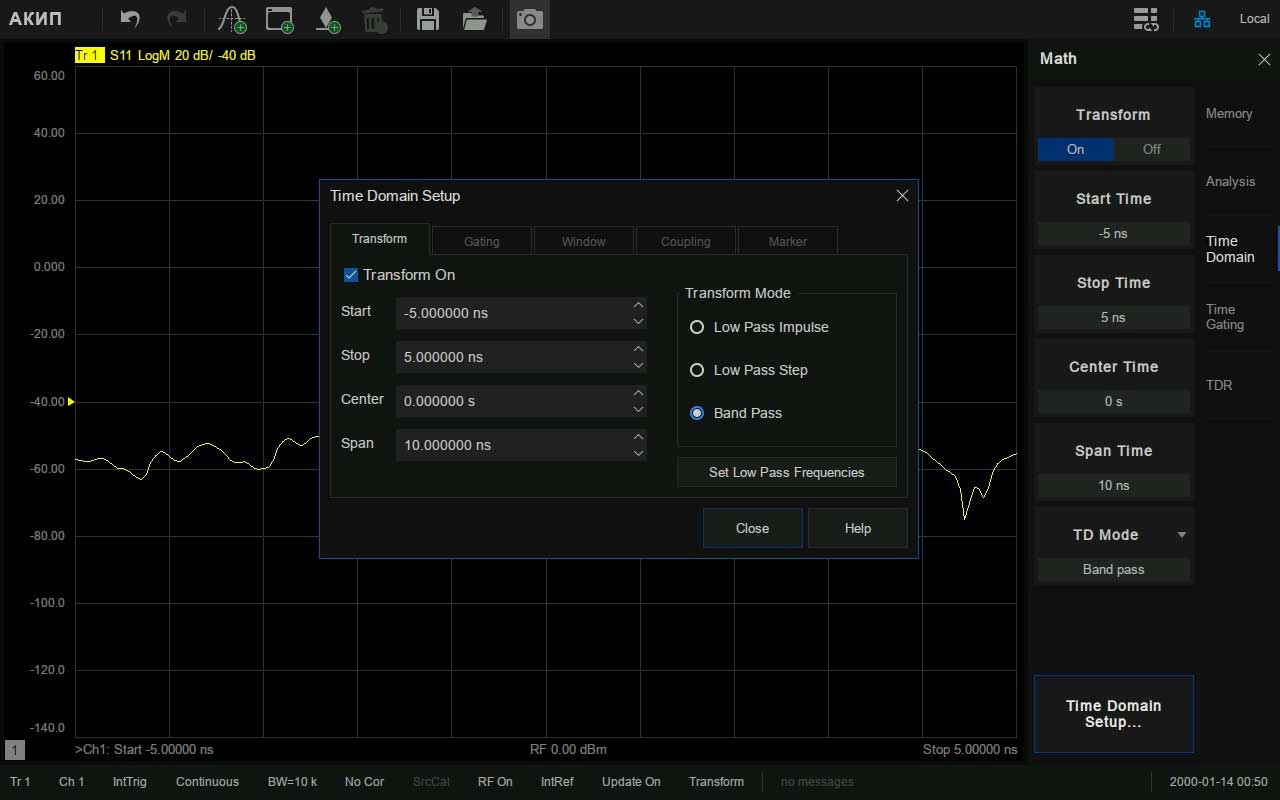

• Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция)
• Поддержка инжекторов питания (Bias-Tees)
• Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
• Интерфейсы: USB, LAN, GPIB (опция)
• Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer
• Видео выход (HDMI)

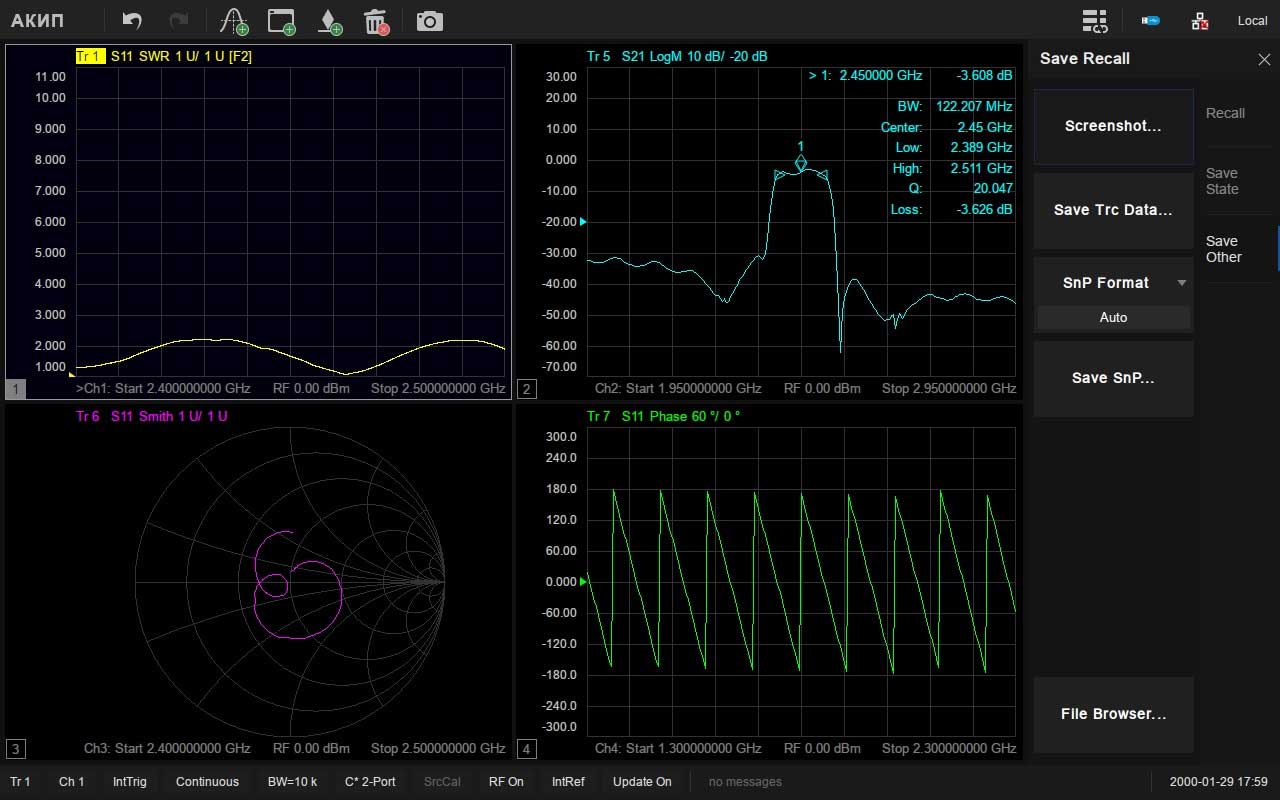

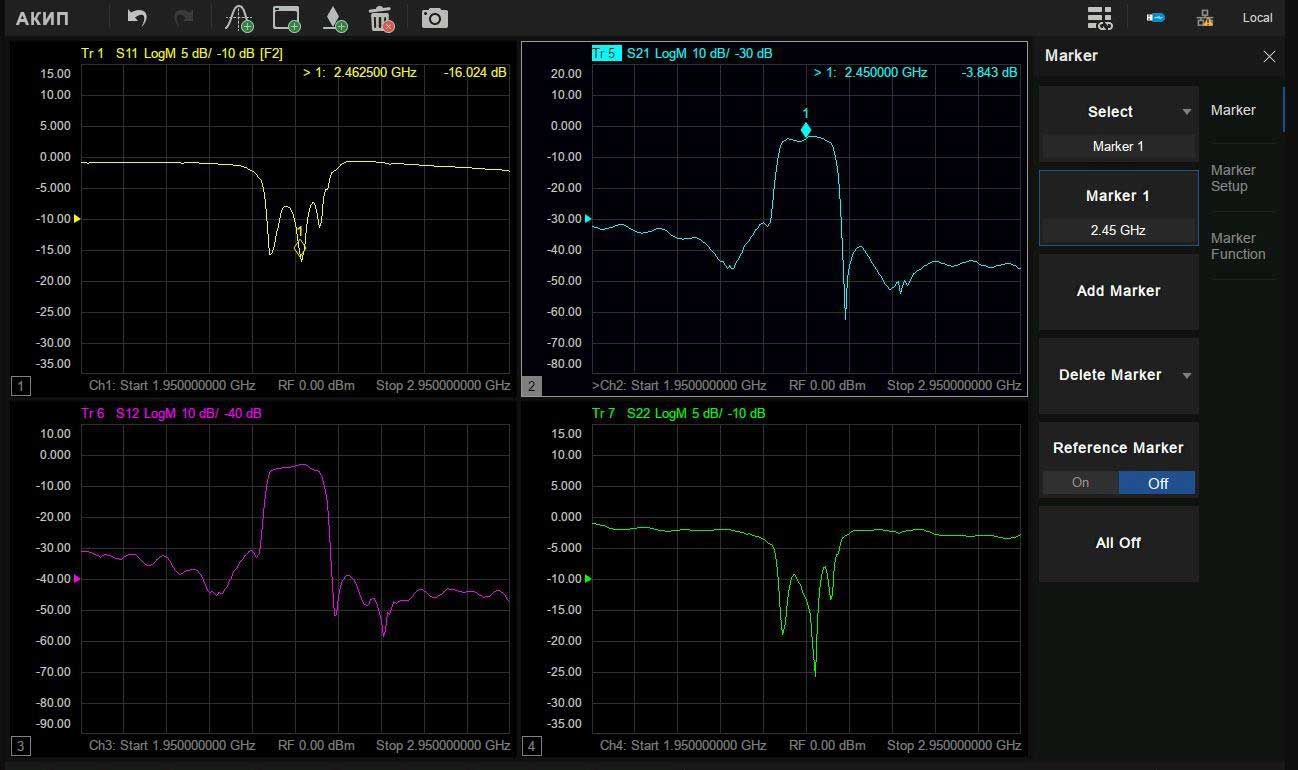

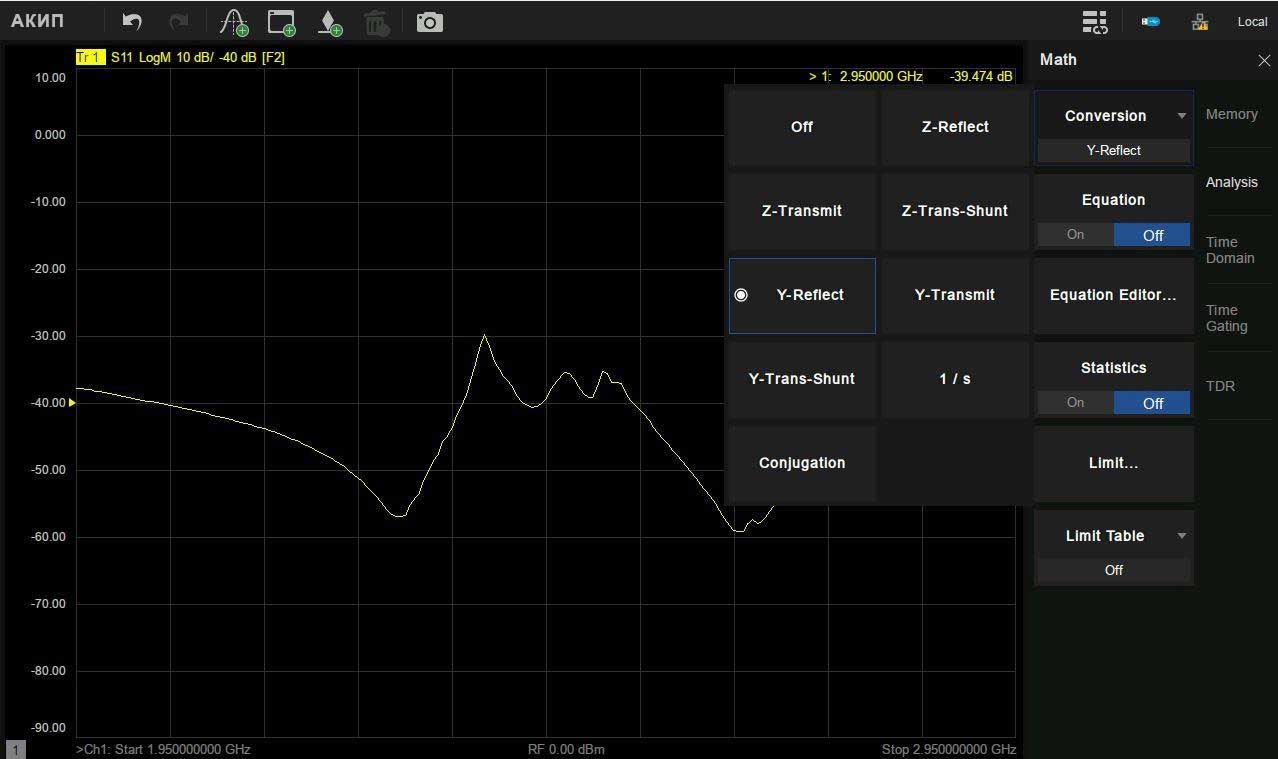

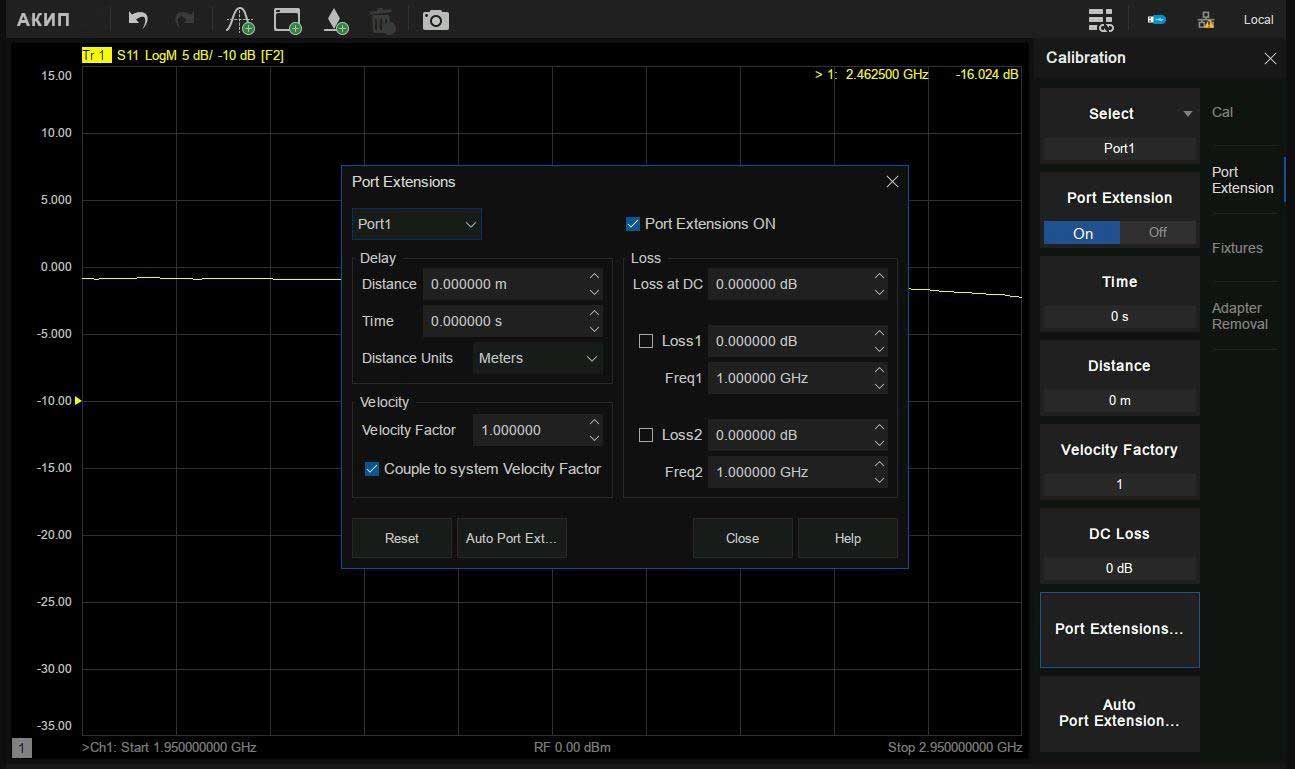

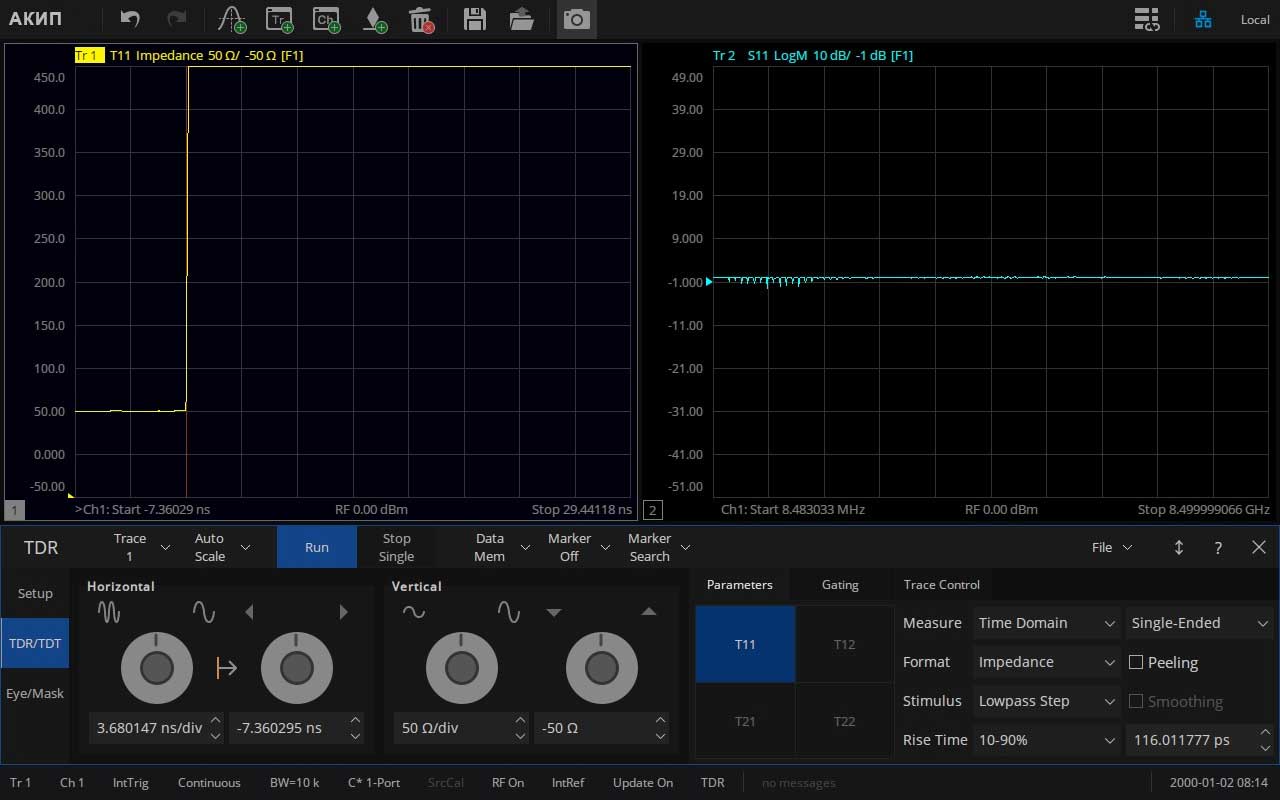

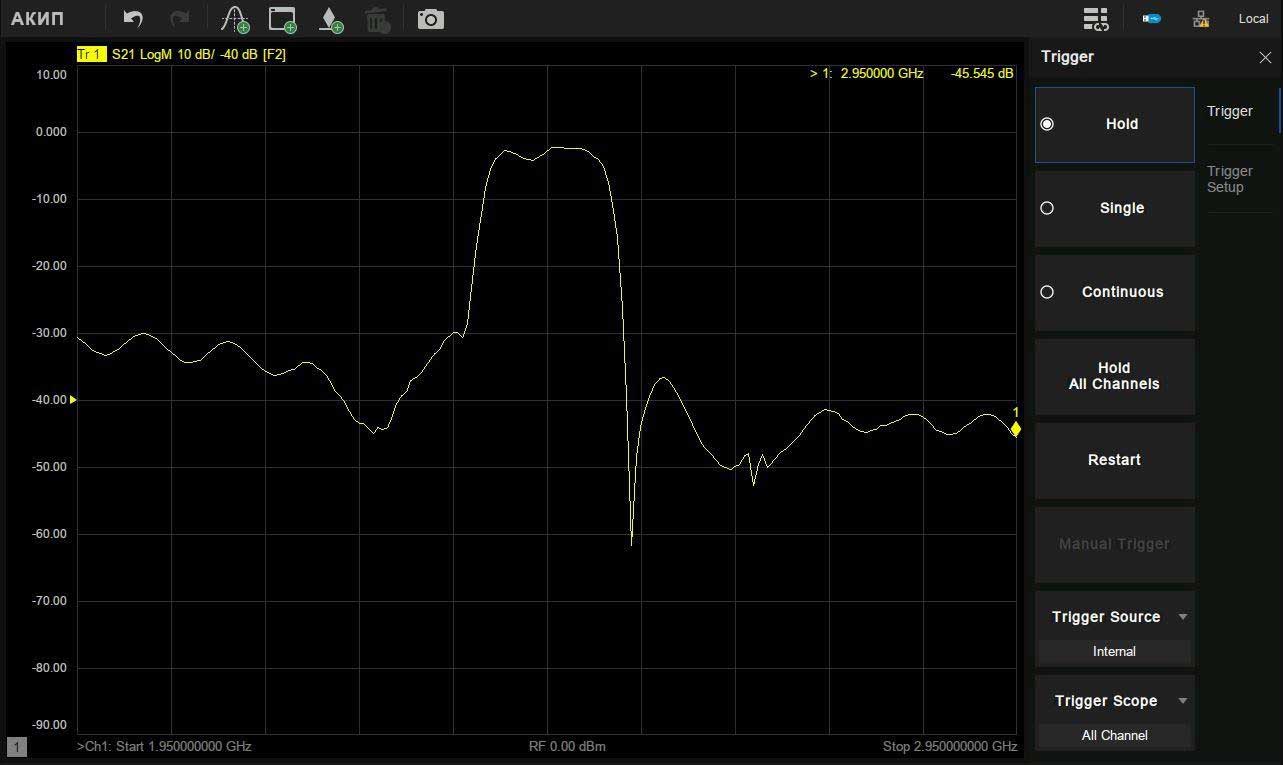

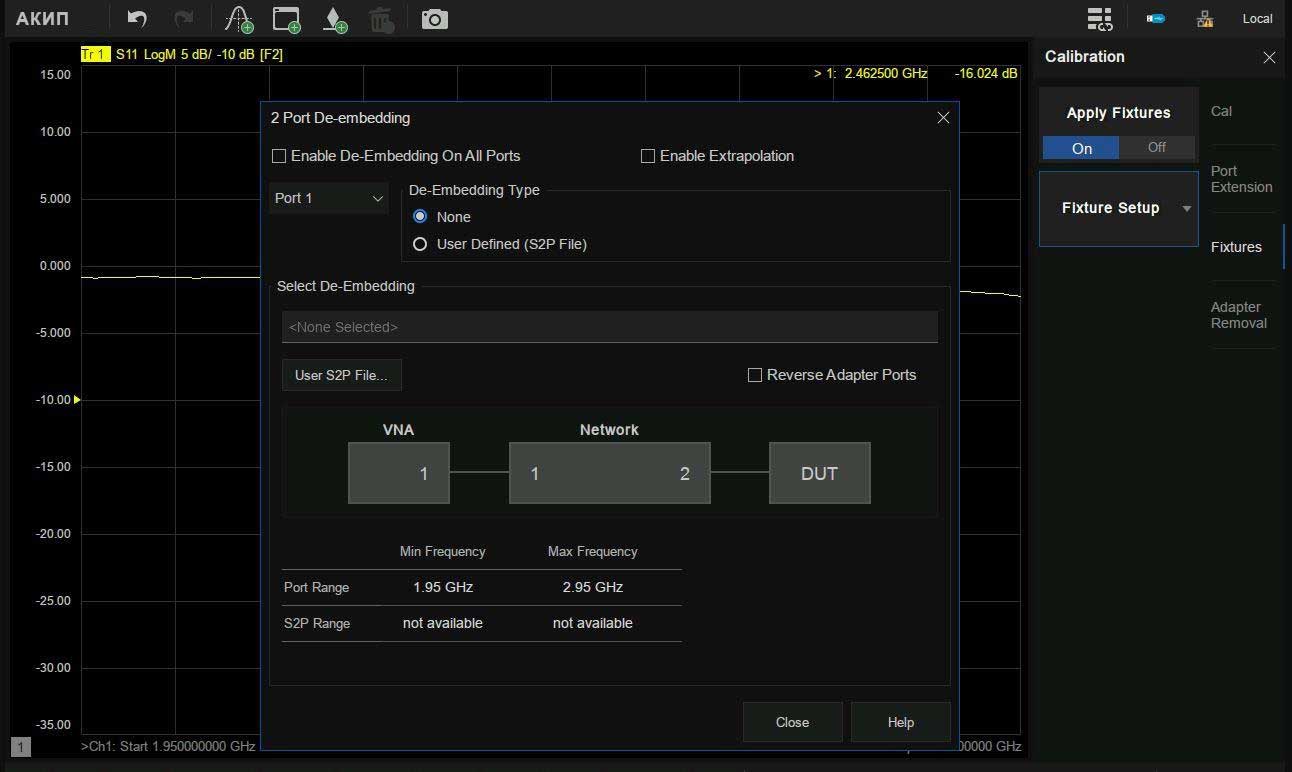

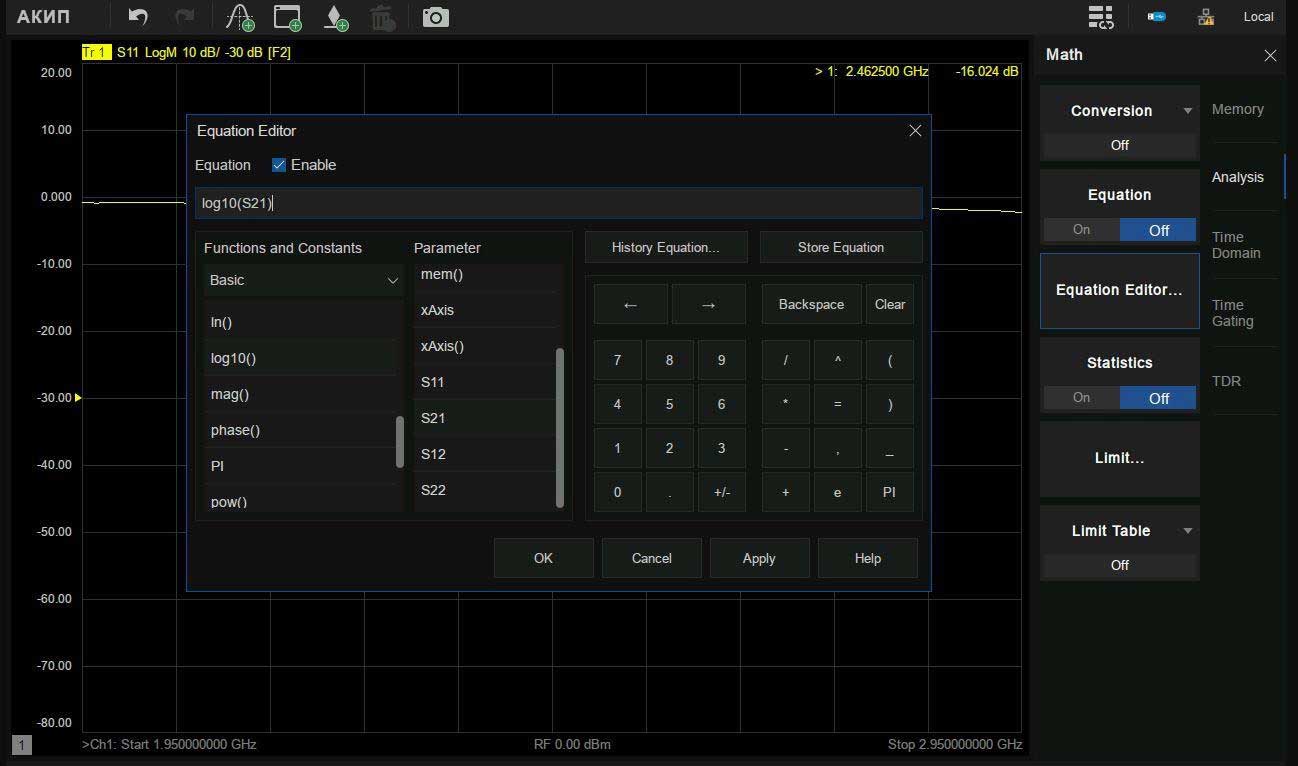

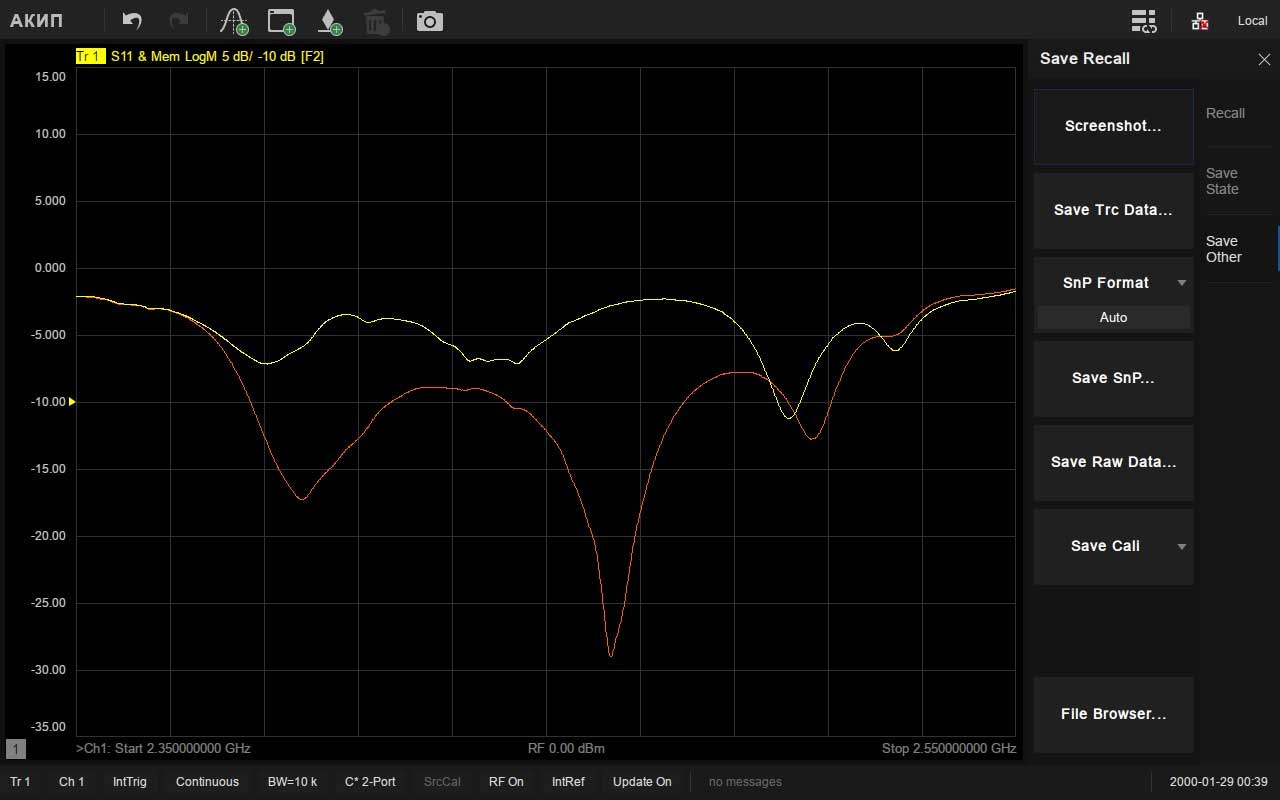

Анализатор снабжен большим (диагональ 30,7 см) цветным сенсорным экраном с разрешением 1280x80 и поддерживает несколько режимов вывода результатов измерений:

Новая серия векторных анализаторов цепей АКИП-6604 сочетает в себе широкие функциональные возможности, современный дизайн, и позволяет выбрать оптимальную модель под широкий спектр задач. Новинка может быть использована для тестирования и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителей, в том числе:

• Анализ достоверности передачи сигнала
• Испытания ВЧ-компонентов
• Измерение режекторных фильтров с высоким коэффициентом подавления в полосе заграждения
• Испытания многопортовых модулей (2/4 порта)
• Измерения параметров материалов
