Расширение линейки портативных цифровых мультиметров и электроизмерительных клещей АКИП
Представляем линейку новых портативных измерительных приборов АКИП для комплексной функциональной диагностики электроустановок (ЭУ) и оборудования. В данной статье рассматриваются мультиметры начального уровня серии АКИП-2207, профессиональной серии АКИП-2208 и флагманской серии АКИП-2209 , а также клещи-ваттметры АКИП-2305 для измерения мощности и силы тока до 400 А/1000 А.
Все представленные приборы оснащены встроенной системой механической блокировки входных гнезд ABS (automatic socket blocking). Эта система защиты, интегрированная с переключателем режимов, обеспечивает постоянный мониторинг и визуальное предупреждение о несоответствии положения переключателя используемым входным гнездам для выбранной функции. Например, при установке режима измерения тока входное гнездо автоматически блокируется заглушкой, исключая возможность ошибочной коммутации и обеспечивая надежную защиту персонала и безопасность работы в электроустановках.
Корпус мультиметров имеет интегрированный защитный чехол из пластика, который предохраняет прибор от механических повреждений. Чехол оснащен откидной подставкой-упором для вертикального размещения на рабочей поверхности и откидным держателем-крюком для удобного крепления прибора в вертикальном положении.
Цифровые мультиметры серии АКИП-2207
Мультиметры серии АКИП-2207 являются недорогими универсальными тестерами общего назначения, которые схожи по своему функционалу, имеют 9 основных измерительных функций: DCV, ACV, DCA, ACA, сопротивление, прозвон цепи, тест диодов, режимы измерения ёмкости и частоты, АКИП-2207/1 дополнительно имеет термопару для измерения температуры. Мультиметры имеют класс исполнения IP52, рейтинг электробезопасности 1000 В кат II/ 600 В кат III. Выбор измерительных функций осуществляется с помощью поворотного селекторного переключателя. Диапазон измерения автоматически устанавливается в соответствии с измеряемой величиной. Диапазон измерения может быть также выбран вручную с помощью кнопки AUTO/MAN.
Старшая модель АКИП-2207/1 имеет лучшую точность измерений (±0,5 %), увеличенный предел по напряжению до 1000 В. Прибор имеет более широкий частотный диапазон ACV (20 Гц …1 кГц. Кроме того, мультиметр обеспечивает измерение DC/AC тока в диапазоне «мкА/мА» (контроль т/датчиков, горелок, запальных свечей и пр.), что позволяет использовать его для обслуживания систем отопления, вентиляции и кондиционирования (HVAC).
Мультиметр АКИП-2207 имеет более компактный дизайн и меньший вес. А также имеет функцию бесконтактного детектирования переменного напряжения.

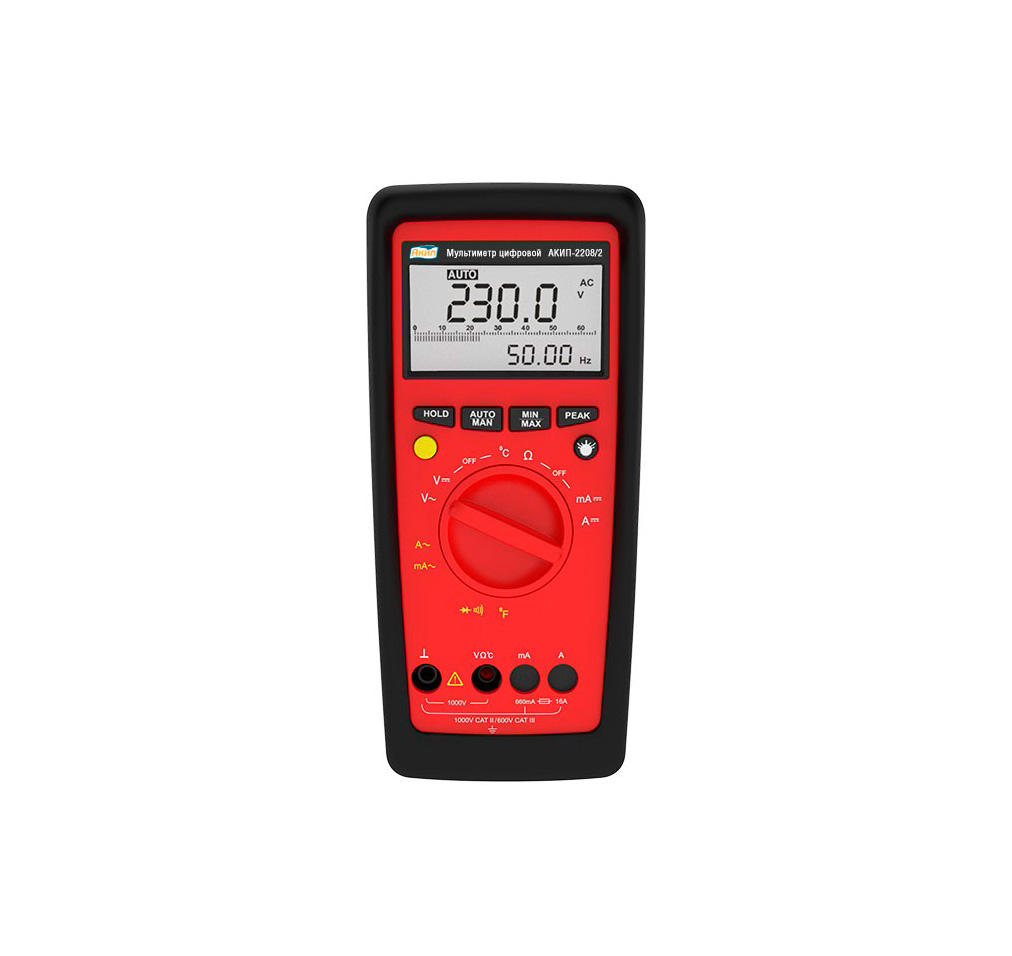

Цифровые мультиметры профессиональной серии АКИП-2208
Серия более продвинутых вариантов промышленных мультиметров АКИП-2208 по набору функций и режимов измерений в ЭУ. Общая функциональность серии дополнена режимами МИН/ МАКС, удержания показаний (HOLD), относительных измерений (REL). ЖКИ имеет две области индикации (макс. «6.600»), дополнительную графическую линейную шкалу и подсветку экрана. В мультиметрах реализован повышенный рейтинг электробезопасности 1000 В кат III/ 600 В кат IV.
Особенность данной серии заключается в поддержке использования внешнего опционального трансформатора переменного тока для измерения мультиметром значений до 660 А в ЭУ (АКИП-2208/1 - в зависимости от модели т/ датчика). В этой серии присутствует модификация прибора с увеличенным пределом измерения тока непосредственного на входных гнездах мультиметра до 16 А (АКИП-2208/2).
Ниже приведена сводная таблица функциональности, которая демонстрирует различия и особенности модификаций в данной серии:
| Параметры / модификация | ||||
|---|---|---|---|---|
| Измерение сигнала произвольной формы (TrueRMS) | - | - | - | да |
| DCV (постоянное напряжение) | 1000 В | 1000 В | 1000 В | 1000 В |
| ACV (переменное напряжение) | 1000 В | 1000 В | 1000 В | 1000 В |
| DCA (постоянный ток) | 660 мА | 16 А | 10 А | 10 А |
| ACA (переменный ток) | 660 мА | 16 А | 10 А | 10 А |
| Сопротивление | 66 МОм | 66 МОм | 66 МОм | 66 МОм |
| Прозвон цепи и тест диодов | да | да | да | да |
| Емкость | - | - | 40 мФ | 40 мФ |
| Частота | - | - | 10 МГц | 10 МГц |
| Температура | 1300°С | 1300°С | 1300°С | 1300°С |
| Внешний трансформатор тока (опция)* | до 660 А | - | - | - |
| * - модификации трансформатора тока: клещи CT 1000А/ 1А (1000:1), CT 300А/ 0,3А (1000:1), CT 1000А/ 5А (100:1). | ||||

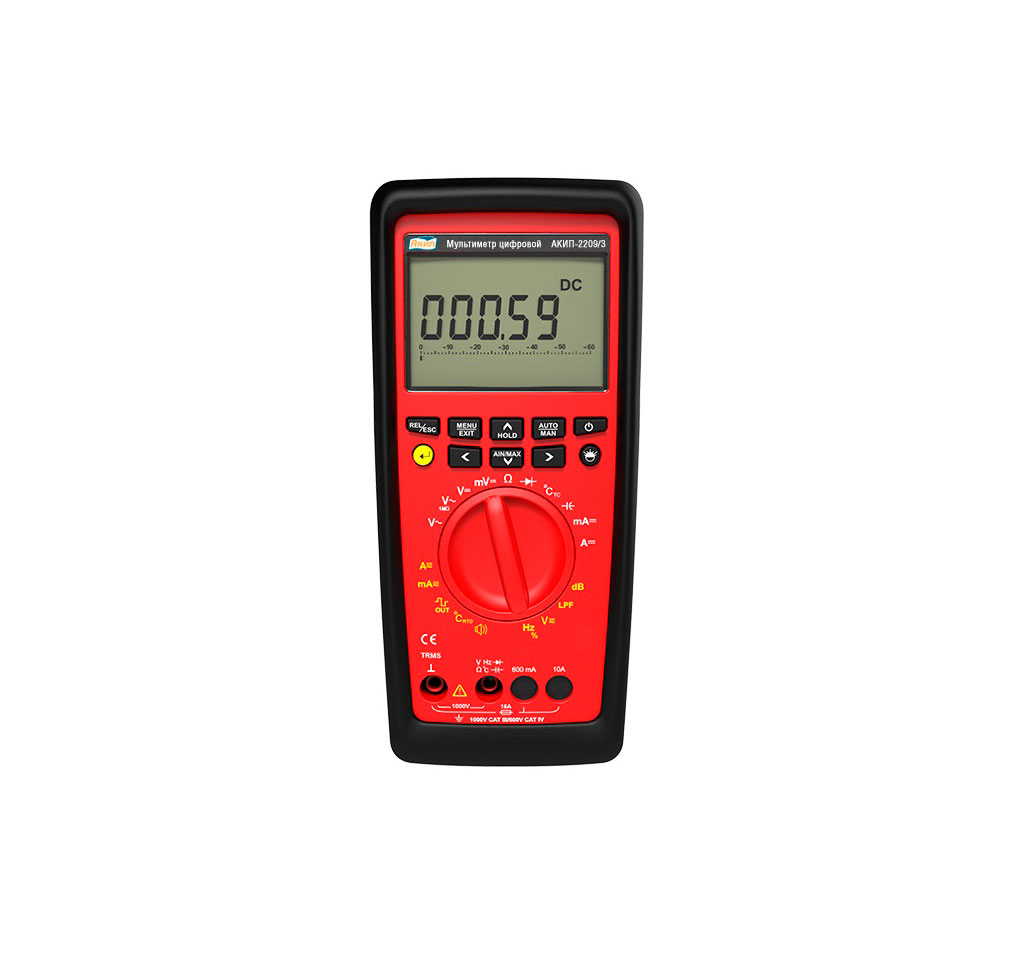

Цифровые мультиметры серии АКИП-2209
Серия АКИП-2209 — флагманская линейка мультиметров с высокими техническими характеристиками. Базовая погрешность ±0,05%, разрешение по напряжению 1 мкВ, по току 0,01 мкА. Рабочий диапазон переменного напряжения и тока: 15 Гц – 10 кГц (ACV/ACA), у модели АКИП-2209/4 — до 100 кГц. Добавлены режимы AutoHOLD и допускового контроля. ЖК-экран: 5 разрядов, 2 области индикации, графическая шкала, скорость 10 изм/с. Есть режим Auto-V для измерения на низкоимпедансном входе (LoZ) и встроенный фильтр нижних частот (1 кГц/LPF). Для измерения уровня/дБм: выбор опорного сопротивления 1…9999 Ом (заводской 50 Ом, кроме АКИП-2209/1). Все модели имеют встроенный таймер системных часов.
Две модели АКИП-2209/3, АКИП-2209/4 дополнительно имеют на борту:
- встроенный цифровой регистратор до 32.000 отсчетов (скорость выборки 0,1 с… 60 мин),
- выход сигнала прямоугольной формы с регулируемой частотой 30 Гц … 10 кГц и скважностью,
- возможность % масштабирования выходного тока в диапазоне уставок «4-20 мА» / «0-20 мА».
Измерение температуры в серии АКИП-2209 обеспечивается с помощью подключаемой термопары (J, K) или термосопротивления (Pt100, Pt1000) в зависимости от модификации мультиметра. Кроме режима измерений с помощью внешнего датчика, мультиметры имеют встроенный в корпус термосенсор, который позволяет контролировать и отображать на ЖК-индикаторе значение окружающей температуры в точке выполнения измерений.
Все мультиметры с помощью внешних опциональных преобразователей тока поддерживают измерения больших значений переменного тока — максимально до 6000 А.
Предусмотрены дополнительные аксессуары (опции): изолированный оптический порт USB (IR-интерфейс) для подключения к ПК, адаптер сетевого питания ~230 В. RH Datalogger — программное обеспечение для регистрации данных измерений (отсчетов), визуализации (графики, тренды), для анализа и документирования измеренных значений с привязкой к временным меткам для моделей серии АКИП-2209. Управляющий софт также можно использовать для настройки параметров мультиметра. Как правило, ПК и измерительный прибор в оболочке софта взаимодействуют через виртуальный COM-порт, назначенный интерфейсу USB. Это превращает используемый мультиметр в мощный и производительный инструмент автоматизации измерений и удобного тестирования.
В таблице ниже приведены основные отличия и особенности модификаций в данной серии мультиметров:
| Параметры / модификация | АКИП-2209/1 | АКИП-2209/2 | АКИП-2209/3 | АКИП-2209/4 |
|---|---|---|---|---|
| Измерение сигнала произвольной формы (TrueRMS) | да | да | да | да |
| DCV (постоянное напряжение) | 1000 В | 1000 В | 1000 В | 1000 В |
| ACV (переменное напряжение) | 1000 В | 1000 В | 1000 В | 1000 В |
| LoZ ACV | - | да | да | да |
| ACV LPF (фильтр нижних частот) | - | да | да | да |
| LoZ ACV (низкоимпедансный вход) | - | да | да | да |
| Диапазон частот (напряжение/ ток) | 10 кГц / 10 кГц | 10 кГц / 10 кГц | 10 кГц / 10 кГц | 100 кГц / 10 кГц |
| Измерение частоты | - | - | 1 МГц | 1 МГц |
| Измерение скважности (Duty%) | - | - | 2 … 98% | 2 … 98% |
| Измерение уровня сигнала (дБ, дБмкВ, дБм) | - | да | да | да |
| Сопротивление | 60 МОм | 60 МОм | 60 МОм | 60 МОм |
| Емкость | - | - | 1 мФ | 1 мФ |
| Температура (термопары К-типа/ J-типа) | - | 1372°С | 1372°С | 1372°С |
| Температура (PT100/ PT1000) | 850°С | - | 850°С | 850°С |
| Генератор меандра (частота сигнала прямоуг. формы, уровень и диапазон скважности) | - | - | 30 Гц … 500 кГц ±3,15 В, (10 … 90%) | 30 Гц … 500 кГц ±3,15 В, (10 … 90%) |
| Прозвон цепи и тест диодов | да | да | да | да |
| Регистратор (32.000 отсчетов) | - | - | да | да |
| USB-IR (оптический, внешний кабель-адаптер) | опция | опция | опция | опция |
| Поддержка внешнего трансформатора тока (клещи - опция) * | да | да | да | да |
| * - модификации трансформатора тока: клещи CT 1000А/ 1А (1000:1), CT 300А/ 0,3А (1000:1), CT 1000А/ 5А (100:1). | ||||
Опционально доступны для заказа пользователями:
- Внешний сетевой адаптер питания для АКИП-2209 ~230В/ 12Впост- 5А
- Кабель-адаптер с USB-интерфейсом для АКИП-2209
- Температурный датчик - PT 100
- Температурный датчик - PT 1000
- Токоизмерительный преобразователь -клещи 1000A / 1A AC (т/ трансформатор 1000 : 1)
- Токоизмерительный преобразователь - клещи 1000A / 5A AC (т/ трансформатор 200 : 1)
- Токоизмерительный преобразователь- клещи 300A / 0,3A AC (т/ трансформатор 1000 : 1)
| Тип и модификация токового преобразователя | Токовые клещи RISH 1000A / 1A | Токовые клещи RISH 1000A / 5A | Токовые клещи RISH 300 / 0,3A |
|---|---|---|---|
| Входной ток (перем./ AC) | 1-1000 A | 1-1000 A | 4-300 A |
| Выходной сигнал (перем./ AC) | 1 мA / 1A | 1 мA / 1A | 0,3 мA / 1А |
| Коэффициент трансформации | 1000 : 1 | 200 : 1 | 1000 : 1 |
| Класс точности | Класс 1 (2,5 BA) | Класс 1 (2,5 BA) | Класс 1 (2,5 BA) |
| Диапазон частот | 40 Гц... 1 кГц | 40 Гц... 1 кГц | 40 Гц... 1 кГц |
| Макс. диаметр проводника | 43 мм | 43 мм | 35 мм |
| Длина соед. провода | 1,5 м | 1,5 м | 1,5 м |
| Масса | ок. 650 г | ок. 650 г | ок. 550 г |

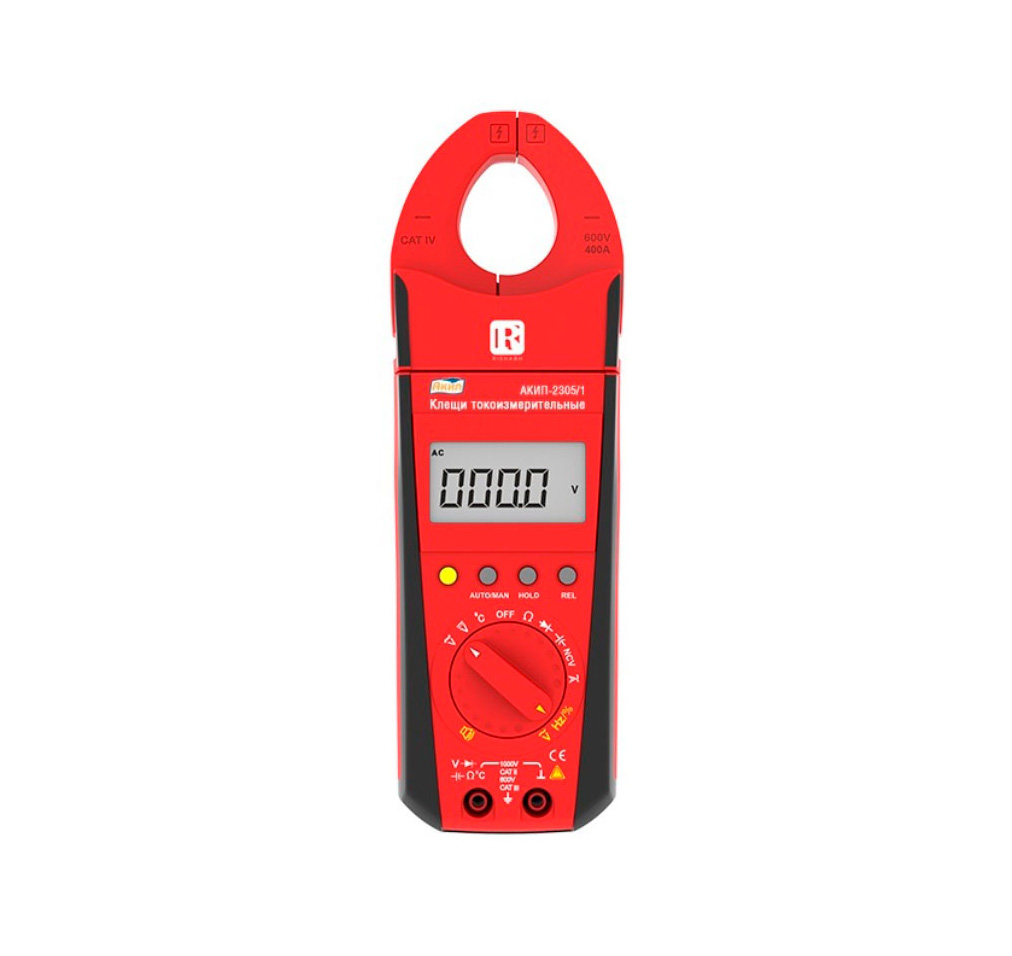

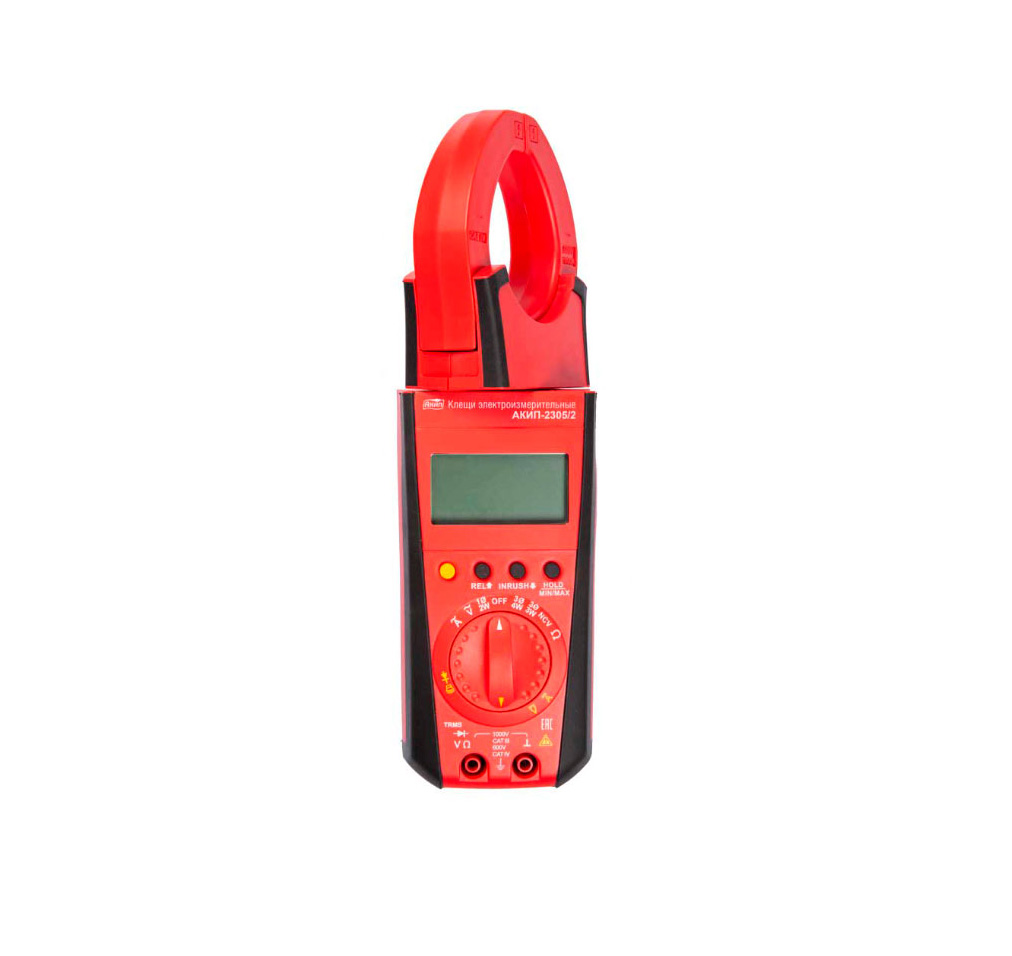

Электроизмерительные клещи-ваттметры АКИП-2305
Профессиональные токовые клещи серии АКИП-2305 представляют собой цифровые портативные многофункциональные измерительные приборы для измерения базовых параметров электросети и ЭУ (клещи-ваттметры): напряжение AC/DC, постоянный/переменный ток, сопротивление, скважность %, частота, прозвонка цепи и тестирование диодов. Помимо основных режимов измерений клещи позволяют измерять дополнительные производные величины (параметры), вычисляемые по текущим значениям напряжения и тока.
Инновационные клещи–ваттметры специально разработаны для повышения безопасности и комфорта пользователя. Вращающиеся вокруг продольной оси корпуса зажимные губки механизма клещей облегчают измерение в физически неудобном положении, в токоведущих проводниках и шинах вертикальной прокладки, а также позволяют удобно подключаться к цепям, расположенным в труднодоступном месте или положении.
Губки клещей открываются или закрываются с помощью исполнительного механизма в виде большого нажимного рычага (курка), расположенного на тыльной стороне корпуса. Это место максимально удалено от рабочей кромки клещей, конструкция обеспечивает удобный и надежный хват рукой оператора. Данный дизайн позволяет располагать руку пользователя на гарантировано безопасном расстоянии от токоведущего проводника с высоковольтным потенциалом. Расположение и конструкция курка позволяет управлять клещами с минимальным усилием. В электроизмерительных клещах классической компоновки с боковым расположением курка работа выполняется лишь одним пальцем. Конструкция АКИП-2305/1, АКИП-2305/2 позволяет удобно работать клещами, прикладывая необходимую силу для раскрытия губок всеми пальцами (кистью), что гораздо легче и менее утомительно, чем в случае механической нагрузки на один палец оператора.
Базовые характеристики и функциональность:
- Напряжение до 1000 В (перем./ пост. - AC / DC)
- Переменный и постоянный ток до 400 A/ 1000 A (АКИП-2305/1, АКИП-2305/2)
- Измерение бросков пускового и пикового тока до 400 A/ 1000 A (АКИП-2305/1, АКИП-2305/2)
- Измерение электрической мощности (1Ф/ 2 пр.) до 1000 кВт/ВАР/ ВА
- Измерение электрической мощности в 3Ф системах: активная, реактивная и полная мощность без какого-либо ручного расчета (P/ Q/ S) до 3000 кВт/ВАР/ ВА
- Измерение мощности в л.с. (лошадиных силах)
- Измерение до 49-й гармоники и полный коэффициент гармоник (%THD)
- Фазовый угол, коэффициент мощности (PF), коэф. амплитуды (CF)
- Фильтр LPF для измерений в системах с частотно-регулируемым преобразованием
- Бесконтактное обнаружение переменного напряжения (функция NCV)
- Измерение электрической емкости (А*ч).
- Цифровой ЖКИ с подсветкой, аналоговый дисплей, автовыключение
- Индикация низкого заряда батареи
- Соответствие IEC61326, IEC61010-1-2010, IEC 61557 (1000 В кат III/ 600 В кат IV)
