Работа с генератором сигналов

Хотите научиться управлять сигналами легко и эффективно? Тогда эта статья специально для вас! Мы изучим, как подключать и использовать один из важнейших инструментов радиолюбителя и инженера-электронщика — генератор сигналов.

Что такое генератор сигналов?

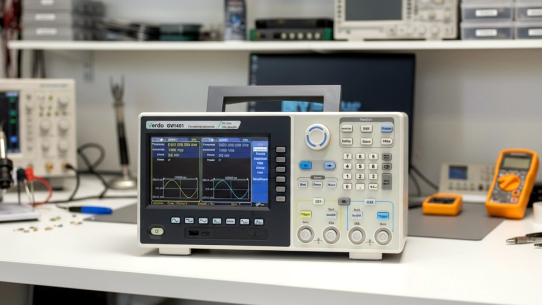

Это устройство генерирует электрические сигналы различной формы, частоты и амплитуды. Его задача — создавать стандартные тестовые сигналы, такие как синусоидальные волны, прямоугольные импульсы, треугольники и многое другое. Такие устройства широко используются для проверки работоспособности электронных схем, настройки радиоаппаратуры и исследований в области физики и электротехники (например, генератор сигналов VERDO GW1401 —универсальный инструмент для отладки, разработки и настройки устройств).

Устройство генератора сигналов

Современные приборы состоят из нескольких основных частей:

• Источник питания: обеспечивает питание генератора.
• Формирователь сигналов: создает заданные типы волновых форм.
• Регулятор уровня напряжения: позволяет изменять мощность выходного сигнала.
• Выходной разъем: передает сигнал на проверяемое оборудование.

Кроме того, многие модели оснащены экраном, кнопками управления и интерфейсом для компьютера.

Подготовка к работе генератора сигналов

Для начала успешной работы выполните следующую последовательность простых шагов:

• Ознакомьтесь с документацией: Изучите руководство пользователя, особое внимание уделив характеристикам и правилам эксплуатации.
• Проверка целостности: Внешне осмотрите прибор на предмет повреждений, удостоверившись в отсутствии неисправностей.

• Выбор рабочего места: Обеспечьте чистое, сухое помещение с постоянной температурой, защищенное от вибрации и сильных магнитных полей.
• Подготовьте необходимые материалы: Соберите подходящие кабели и адаптеры, убедившись в их хорошем состоянии.

Заземление: При наличии встроенной защиты обязательно подключите устройство к качественной земле.

Порядок подключения генератора сигналов

Последовательность действий для безопасного и эффективного подключения:

• Отключите питание: Перед началом работ отключите генератор и тестируемое устройство от электропитания.

• Подберите кабель: Убедитесь, что кабель подходит по типу разъема (обычно BNC).

• Подключите выход генератора: Аккуратно присоедините кабель к выходу генератора, закрепив его фиксатором.
• Подключите вход устройства: Другой конец кабеля подключите к входу испытываемого устройства.

• Запустите устройства: После завершения коммутации включите сначала генератор, затем тестируемое устройство.
• Начните с минимальной мощности: Установите низкие значения амплитуды и частоты, постепенно повышая их до требуемого уровня.

Использование генератора сигналов

Инструкция по правильному применению генератора сигналов:

• Установите базовые параметры: Начните с минимальной частоты и амплитуды сигнала.
• Изменяйте параметры постепенно: Медленно повышайте частоту и амплитуду до нужного уровня, контролируя отклик устройства.

• Наблюдайте за поведением устройства: Оценивайте реакции исследуемого оборудования на различные виды сигналов с помощью осциллографа или иных измерителей.
• Тестируйте различные условия: Меняйте форму сигнала (синус, прямоугольник, треугольник и т.д.) и повторяйте тесты.
• Завершите процесс правильно: По окончании тестов уменьшите параметры сигнала до нуля и отключите генератор.

Полезные советы по пользованию генератором сигналов

• Начинайте с низких параметров: Всегда запускайте генератор с минимальным уровнем сигнала, постепенно поднимая частоту и амплитуду.
• Используйте качественные кабели: Предпочитайте экранированные кабели с надежным соединением, чтобы минимизировать влияние помех.


• Контролируйте нагрузку: Убедитесь, что тестируемое устройство способно выдержать подаваемый сигнал.

• Остерегайтесь статического электричества: Работайте осторожно, чтобы исключить повреждение чувствительной аппаратуры разрядами статики.

• Храните устройство правильно: Держите генератор в чистом помещении, защищенном от попадания влаги и пыли.


Грамотное использование генератора сигналов начинается с тщательной подготовки, правильного подключения и соблюдения рекомендаций по эксплуатации. Применяя полученные знания на практике, вы сможете уверенно проводить диагностику и настройку различных устройств.
