Как пользоваться мультиметром

Мультиметр — прибор для измерения электрических величин: напряжения, силы тока, сопротивления и ряда дополнительных параметров, в зависимости от модели. Он объединяет функции нескольких отдельных приборов (вольтметра, амперметра, омметра) в одном корпусе и применяется при диагностике проводки, проверке источников питания, поиске обрывов и коротких замыканий в цепи.

Ниже — как устроен мультиметр, как выбрать режим измерения, как правильно подключить щупы и на что обратить внимание, чтобы не повредить прибор и не создать риск для себя.

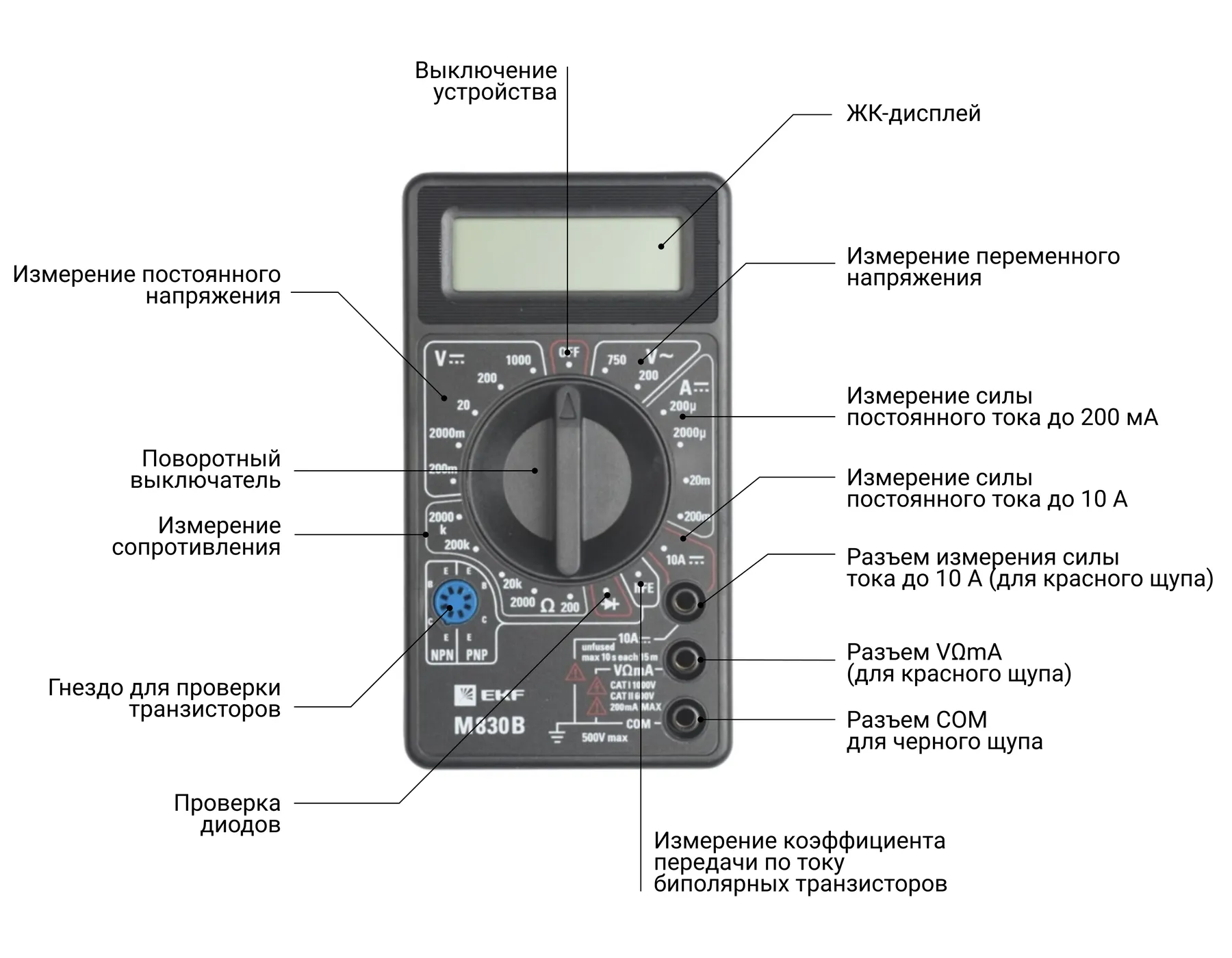

Из чего состоит мультиметр

Устройство мультиметра одинаково по логике у большинства моделей, хотя расположение элементов и их подписи могут отличаться. Основные части:

• Дисплей показывает значение измеряемой величины. У большинства моделей — жидкокристаллический, у части устройств добавлена подсветка или аналоговая шкала рядом с цифровым индикатором.
• Переключатель режимов (диапазонов) задаёт тип измерения: напряжение, ток, сопротивление и так далее. Часть моделей переключает диапазоны автоматически, часть требует ручного выбора диапазона под ожидаемое значение.
• Разъемы для щупов, обычно их три или четыре: COM для черного щупа, разъем V/Ω для измерения напряжения, сопротивления, частоты и емкости, отдельный разъем для силы тока (часто на больший предел, например до 10 А), иногда ещё один — для малых токов в мА/мкА. Критически важно: никогда не подключайте щупы в разъёмы тока и не включайте режим измерения тока, если вы не измеряете ток последовательно в разрыве обесточенной цепи. Подключение в режиме тока параллельно источнику напряжения почти гарантированно приведёт к короткому замыканию через прибор и выходу его из строя.
• Щупы: черный подключается к COM, красный — к плюсовому разъему в зависимости от режима.


Точное расположение и подписи разъемов у разных моделей могут отличаться — перед первым использованием стоит свериться с инструкцией к конкретному прибору.

Что умеет измерять мультиметр

Набор функций зависит от модели. У большинства мультиметров, включая линейку Verdo MH61xx, доступны:

• Постоянное напряжение (DCV) — напряжение батареек, аккумуляторов, цепей постоянного тока.
• Переменное напряжение (ACV) — напряжение в бытовой сети и других цепях переменного тока.
• Постоянный и переменный ток (DCA/ACA) — сила тока в цепи, измеряется в разрыве цепи.
• Сопротивление (Ω) — проверка резисторов, обмоток, целостности проводника.
• Прозвонка цепи — звуковой сигнал, подтверждающий короткое замыкание или целостность соединения.
• Проверка диодов — определение исправности диода и направления его проводимости.

У части моделей дополнительно есть:

• измерение емкости, для проверки конденсаторов;
• измерение частоты;
• измерение температуры с помощью термопары K-типа;
• тест транзисторов (hFE) — измерение коэффициента усиления;
• NCV — бесконтактное обнаружение переменного напряжения без прямого контакта с проводником;
• TrueRMS — корректное измерение действующего значения для несинусоидальных сигналов.

Какие именно функции есть в конкретной модели — нужно смотреть в характеристиках прибора, набор сильно различается даже в рамках одной линейки.

Как подключить щупы и выбрать диапазон

Общий порядок действий одинаков для большинства измерений:

• Выбрать на переключателе нужный режим (напряжение, ток, сопротивление и т. д.).
• Если диапазон выбирается вручную — установить диапазон, заведомо превышающий ожидаемое значение, и при необходимости уменьшить его для более точного отсчета. Если у прибора автоматический выбор диапазона — этот шаг пропускается.
• Подключить черный щуп в разъем COM.
• Подключить красный щуп в разъем, соответствующий выбранному режиму измерения.
• Приложить щупы к точкам измерения и считать показание с дисплея.

Ключевой момент, который часто становится причиной ошибок: для измерения тока красный щуп нужно переставить в отдельный разъем, предназначенный для силы тока, и включить мультиметр последовательно в разрыв цепи. Если оставить щуп в разъеме напряжения и выбрать режим измерения тока, это может привести к короткому замыканию через прибор и выходу из строя предохранителя мультиметра.

Как измерить напряжение

Измерение напряжения — самый частый и самый безопасный тип измерения, щупы при этом подключаются параллельно источнику или участку цепи, без разрыва цепи. Порядок действий:

• Установить переключатель в положение DCV (для постоянного напряжения, например, у батареек) или ACV (для переменного, например, у бытовой сети).
• Выбрать диапазон, если он не выбирается автоматически.
• Черный щуп — в COM, красный — в разъем V/Ω.
• Приложить щупы к контактам источника напряжения: для DC полярность имеет значение: если щупы перепутаны, большинство современных цифровых мультиметров покажут значение со знаком минус. Для таких приборов это обычно не опасно, но всегда проверяйте инструкцию к конкретной модели, особенно для аналоговых или специализированных устройств.
• Считать показание.

Как измерить сопротивление и прозвонить цепь

Оба режима используют одни и те же разъемы для щупов, разница только в том, что показывает дисплей: числовое значение сопротивления или звуковой сигнал при целостности цепи. Порядок действий:

• Установить переключатель в режим Ω (сопротивление) или в режим прозвонки, если он вынесен отдельно.
• Проверяемый элемент должен быть обесточен и по возможности отключен от остальной схемы — иначе показания будут искажены другими элементами цепи или измерение может повредить прибор. Особенно это важно при проверке диодов и других полупроводников: для надёжной диагностики их желательно выпаивать хотя бы одним выводом, так как параллельные пути в схеме могут сильно исказить результат.
• Черный щуп — в COM, красный — в разъем V/Ω.
• Приложить щупы к выводам элемента или к двум точкам проверяемого проводника.
• В режиме сопротивления — считать значение с дисплея.
• В режиме прозвонки звуковой сигнал означает, что сопротивление между щупами ниже порога (обычно 10–50 Ом), то есть цепь целостна. Является ли это нормой или коротким замыканием — зависит от того, какие именно точки вы проверяете.

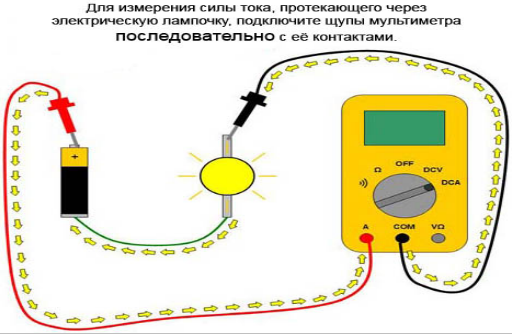

Как измерить силу тока

В отличие от измерения напряжения, для тока мультиметр включается последовательно — то есть непосредственно в разрыв цепи, а не параллельно к ней. Порядок действий:

• Установить переключатель в режим DCA или ACA и выбрать ожидаемый диапазон.
• Переставить красный щуп в разъем, предназначенный для измерения тока (обычно отдельный разъем, рассчитанный на больший предельный ток).
• Обесточить цепь и разорвать ее в точке измерения.
• Включить мультиметр последовательно в разрыв — то есть так, чтобы весь измеряемый ток проходил через прибор.
• Подать питание на цепь и считать показание.

В цепях с большими конденсаторами или индуктивностями при включении мультиметра в разрыв могут возникать броски тока, способные сжечь предохранитель или повредить прибор. В силовых цепях будьте особенно осторожны: по возможности разряжайте конденсаторы перед измерением и не измеряйте ток, если не уверены в характеристиках цепи.

Измерение тока требует более внимательного подхода, чем измерение напряжения или сопротивления: ошибка в подключении здесь напрямую ведет к перегрузке прибора.

Общие правила безопасности

Большинство поломок мультиметров и рисков для пользователя связаны с нарушением нескольких базовых правил:

• Не измерять ток в режиме напряжения и наоборот — это основная причина выхода мультиметров из строя.
• Перед измерением сопротивления обесточивать цепь и по возможности выпаивать или отключать проверяемый элемент.
• Проверять целостность щупов и изоляции корпуса прибора перед работой.
• Не превышать диапазоны измерений, указанные производителем для конкретной модели.
• При работе с сетевым напряжением соблюдайте правила электробезопасности: не касайтесь оголённых металлических частей щупов руками, держите пальцы только за специальные упоры на щупах, используйте щупы с исправной изоляцией, никогда не измеряйте ток в розетке напрямую (это приведёт к короткому замыканию и повреждению прибора), по возможности работайте с обесточенной сетью, а наличие напряжения проверяйте в режиме вольтметра.

Отдельно: если для работы предполагается измерение высоких напряжений или токов в промышленных условиях, важно учитывать категорию безопасности прибора (CAT) и соответствие рабочим условиям эксплуатации, указанным в паспорте конкретной модели. Эти данные нужно уточнять по документации на прибор — единого значения для всех мультиметров нет.

Типичные ошибки новичков

Часть ошибок повторяется независимо от модели прибора и уровня подготовки пользователя:

• Щуп для тока оставлен в разъеме напряжения при переключении в режим измерения тока.
• Выбран заведомо неверный диапазон при ручном режиме — либо слишком узкий (прибор показывает перегрузку — обычно единица или «OL» на дисплее), либо слишком широкий (низкая точность отсчета).
• Измерение сопротивления в цепи под напряжением.
• Использование прибора с поврежденной изоляцией щупов.


Как выбрать мультиметр

При выборе прибора для дома или работы имеет смысл сравнивать модели по следующим параметрам:

• набор доступных функций (только базовые — напряжение/ток/сопротивление, или расширенный набор — емкость, частота, температура, hFE, NCV);
• класс точности (базовая погрешность, указывается производителем для каждой модели отдельно);
• число отсчетов дисплея (чем больше, тем детальнее показание в пределах диапазона);
• ручной или автоматический выбор диапазона;
• наличие функции TrueRMS, если предполагается работа с несинусоидальными сигналами.

Собственная линейка Verdo делится на три группы приборов, которые закрывают разные сценарии:

• Ручные (портативные) мультиметры — серия Verdo MH61xx. Базовая погрешность и число отсчётов различаются по моделям: от 0,05% и 30 000 отсчётов у Verdo MH6136 до 0,7–0,8% и 4 000–6 000 отсчётов у более простых моделей серии. У части моделей есть TrueRMS, тест диодов, измерение hFE-транзисторов, бесконтактное обнаружение переменного напряжения (NCV) или встроенный измеритель параметров окружающей среды — например, у Verdo MH6125 добавлены шумомер, люксметр и термогигрометр (эти дополнительные функции не нормируются).
• Настольные мультиметры — серия Verdo MB21xx, для лабораторного и стационарного применения. Разрядность от 4½ до 6½, базовая погрешность от 0,03% (Verdo MB2101) до 0,0035% (Verdo MB2106).
• Осциллографы-мультиметры — серия Verdo SB14xx и SB16xx, где функция мультиметра работает как дополнительный режим осциллографа. У SB14xx — 20 000 отсчётов и базовая погрешность 0,3%; у SB16xx встроенный мультиметр (3¾ разряда: напряжение, ток, ёмкость, сопротивление) доступен как заводская опция.

Актуальный набор моделей, характеристики и артикулы стоит сверять по каталогу раздела «Мультиметры» на сайте — линейка обновляется, и конкретную модель под задачу лучше подбирать по действующим техническим характеристикам, а не только по серии.

Частые вопросы

Что означает «1» или «OL» на экране мультиметра?

Это индикация того, что измеренное значение выходит за пределы текущего диапазона. Для напряжения и тока это означает перегрузку (нужно выбрать больший диапазон). Для сопротивления и прозвонки — обрыв или очень большое сопротивление (цепь разомкнута или элемент неисправен).

Можно ли мультиметром проверить батарейку?

Да, в режиме измерения постоянного напряжения (DCV), приложив щупы к контактам батарейки с соблюдением полярности.

Можно ли мультиметром прозвонить провод?

Да, в режиме прозвонки цепи или в режиме измерения сопротивления, если отдельного режима прозвонки нет. Цепь при этом должна быть обесточена.

Нужно ли переставлять щупы для каждого измерения?

Только при переходе к измерению силы тока — для этого режима щуп обычно переставляется в отдельный разъем. Для остальных измерений (напряжение, сопротивление, емкость, частота) щупы, как правило, остаются в разъемах COM и V/Ω.
