Осциллограф в деле: что, как и зачем измерять?

Электроника окружает нас повсюду — от бытовой техники до высокотехнологичных гаджетов. Часто возникает необходимость оценить работоспособность схемы, выявить неисправности или просто проанализировать сигнал. Одним из главных помощников специалиста становится осциллограф — универсальный прибор, предоставляющий возможность визуально анализировать поведение электрической цепи.

Начинающие пользователи нередко испытывают трудности при работе с осциллографом, сталкиваясь с вопросами о выборе нужных функций и анализе полученных данных. Цель нашей статьи — показать, какие именно параметры сигнала можно измерить с помощью данного прибора и объяснить, как правильно проводить необходимые измерения.

Что такое осциллограф

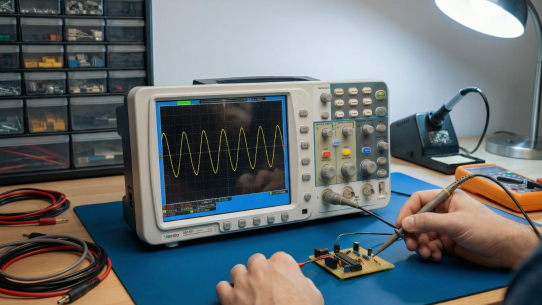

Осциллограф — это устройство, предназначенное для графического отображения изменений напряжения во времени. Осциллограф преобразует электрический сигнал в наглядную картину, позволяя определить важные свойства сигнала.

ЧТО измерять

С помощью осциллографа удобно исследовать следующие параметры сигнала:

• Амплитуда (размах сигнала) — максимальное отклонение сигнала от среднего уровня.
• Среднее значение напряжения — среднее арифметическое значений сигнала за определённый промежуток времени.
• Эффективное значение (RMS) — эквивалент постоянного тока, создающего такую же тепловую мощность.
• Время фронта (нарастание) — интервал времени, за которое сигнал изменяется от низкого до высокого уровня.
• Длительность импульса — продолжительность активного состояния сигнала.
• Частота и период — количество полных циклов сигнала за секунду и продолжительность одного полного цикла соответственно.
• Фаза — сдвиг одного сигнала относительно другого во времени.

Рассмотрим, как измеряется каждая из этих величин с помощью осциллографа.

КАК измерять

Амплитуда (размах сигнала)

Амплитуда — это максимальный размах сигнала вверх-вниз от центра.

Алгоритм измерения:

• Подключите щуп к источнику сигнала.
• Выберите удобный масштаб на экране, чтобы весь сигнал помещался целиком.
• Посмотрите, сколько клеток занимает сигнал сверху вниз.
• Умножьте количество клеток на цену деления (указывается возле вертикальной шкалы).

Например, если сигнал занимает 4 клетки, а цена деления установлена на 0.5 В/дел, то амплитуда будет равна 2 В.

Среднее значение напряжения

Среднее значение напряжения — это средняя высота сигнала над нулевым уровнем.

Алгоритм измерения:

• Установите на осциллографе функцию автоматического измерения DC (среднего напряжения).
• Пусть осциллограф сам выдаст результат на экране.

Или:

• Посмотрите, насколько сигнал смещён относительно середины экрана.
• Умножьте число клеток смещения на цену деления.

Эффективное значение (RMS)

Эффективное значение (RMS) — это такое напряжение постоянного тока, которое даст столько же тепла, сколько переменный сигнал.

Алгоритм измерения:

• Включите на осциллографе функцию автоматической оценки RMS.
• Число появится на экране автоматически.

Или:

• Воспользуйтесь формулой для идеального синусоидального сигнала: RMS=(Максимальное напряжение)/√2

Время фронта (время нарастания)

Время фронта — это время, за которое сигнал переходит от низкого уровня к высокому уровню.

Алгоритм измерения:

• Поставьте один курсор на нижний уровень сигнала, а другой — на верхний.
• Осциллограф покажет, сколько времени прошло между ними.

Длительность импульса

Длительность импульса — это время, в течение которого сигнал высокий (активный).

Алгоритм измерения:

• Выделите участок сигнала, соответствующий активной части.
• Возьмите курсоры и поместите их на передний и задний фронты импульса.
• Расстояние между курсорами и будет длительностью импульса.

Частота и период сигнала

Частота — это количество полных циклов сигнала за одну секунду.

Период — это время, нужное одному полному циклу сигнала.

Алгоритм измерения:

• Используйте функцию автоопределения частоты на осциллографе.
• Или вручную найдите расстояние между двумя похожими точками на графике (одним периодом).
• Период получится в секундах, а частота — обратный результат (1/1/ период).

Фаза

Фазовый сдвиг — это относительное смещение двух сигналов друг относительно друга во времени.

Алгоритм измерения:

• Выведите на экран два сигнала одновременно (это позволяет сделать, например, цифровой двухканальный осциллограф VERDO SB1401).
• Поставьте курсоры на совпадающих точках обоих сигналов.
• Промежуток времени между курсорами покажет фазовый сдвиг.

ЗАЧЕМ измерять

Осциллограф позволяет точно и наглядно измерять основные характеристики электрических сигналов, что даёт возможность:

• Диагностировать неисправности в электронной аппаратуре.
• Контролировать качество передаваемых сигналов.
• Исследовать процессы зарядки-разрядки конденсаторов и катушек индуктивности.
• Проводить испытания радиоэлектронных компонентов и печатных плат.
• Оценивать влияние помех и шумов на передачу данных.

Регулярные измерения помогают вовремя обнаруживать сбои и предотвращать выход оборудования из строя.

Современный рынок предлагает огромное разнообразие осциллографов. Новые технологии делают эти инструменты доступными и удобными: многие цифровые осциллографы позволяют проводить измерения автоматически, записывать и обрабатывать большие объемы данных, что облегчает работу с любыми задачами.

Осциллограф — крайне полезный инструмент для профессионалов и любителей электроники. Овладев искусством измерений, вы сможете успешно анализировать различные сигналы, проверять оборудование и находить неисправности.
