Топ-10 осциллографов для ремонта электроники

Мультиметр усредняет. Поэтому на шине 3,3 В он показывает ровные 3,3 В даже тогда, когда устройство перезагружается раз в несколько минут: просадка длиной 200 мкс в среднее значение не попадает. Осциллограф показывает ту же шину во времени — вместе с просадкой, звоном по фронту и пропавшим тактовым импульсом.

Для ремонта плат, блоков питания и устройств на микроконтроллерах гигагерцы не нужны. Нужны глубокая память, нормальная разрядность АЦП, декодеры последовательных шин и скорость захвата, достаточная, чтобы поймать сбой, который случается редко и не по расписанию.

Ниже 10 приборов из каталога, отобранных под сервисный стол: полоса 100–200 МГц, память от 8 Мточек, разрядность 8–14 бит.

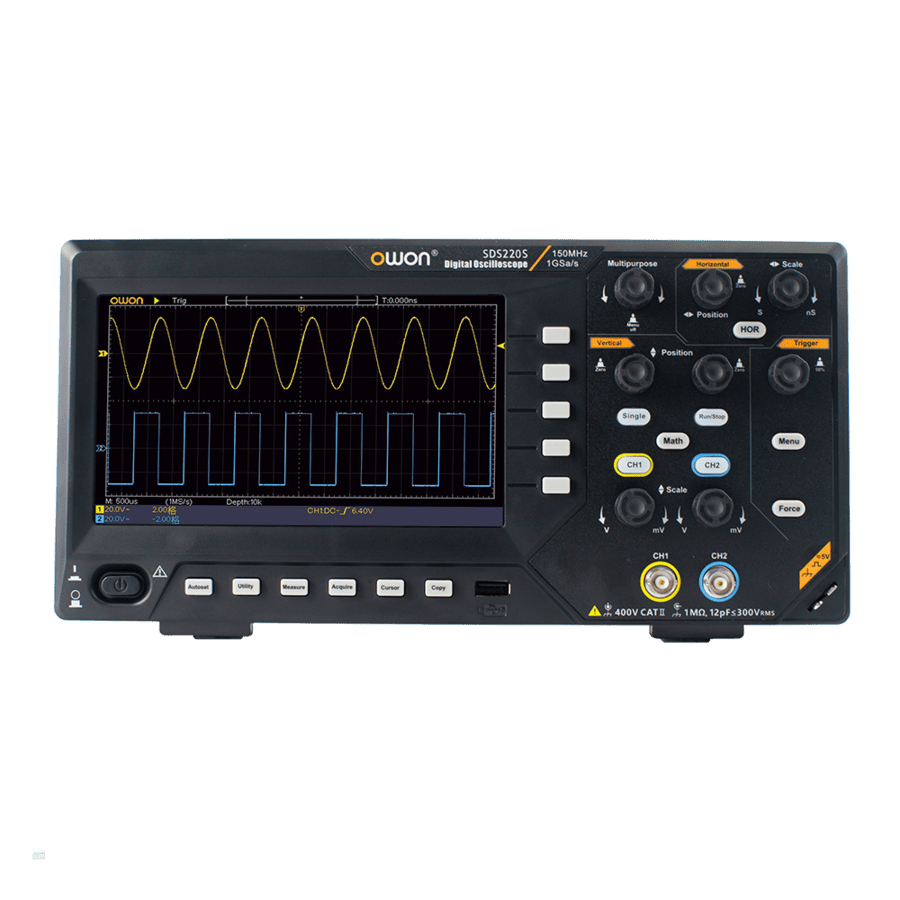

10 место: OWON SDS210S — начальный уровень, но с нормальной памятью

Двухканальный настольный прибор на 100 МГц с памятью 20 Мточек и встроенным генератором произвольной формы до 25 МГц. Сочетание нечастое: на этом уровне обычно экономят именно на памяти, ставят 40–64 Кточек, и на длинной развертке прибор рисует лесенку вместо сигнала.

Генератор в ремонте выручает чаще, чем ожидаешь. Подать 1 кГц на вход усилителя и пройти тракт по каскадам — задача на пять минут, если источник сигнала уже стоит в том же корпусе.

Ограничения тоже понятные: 8 бит, точность временной развертки ±100 ppm, декодеры последовательных шин в характеристиках не заявлены, из интерфейсов только USB.

Преимущества

• память 20 Мточек — заметно больше, чем у приборов начального уровня с 40–64 Кточек;
• генератор произвольной формы до 25 МГц в одном корпусе с осциллографом;
• вертикальная развертка от 2 мВ/дел, БПФ и частотомер на 6 разрядов;
• вес 1,1 кг.

Недостатки

• нет номера в Госреестре СИ: результаты не пойдут в протокол измерений;
• 8 бит и ±100 ppm по развертке — для точных временных измерений слабовато;
• из синхронизации доступны только запуск по фронту и по видеосигналу — ни по длительности импульса, ни по шине;
• декодеров шин нет, интерфейс только USB.

Основные характеристики

Узнать цену OWON SDS210S и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/sds210s_ostsillograf
_tsifrovoy_2_kanala_100_mgts_s_generatorom_signalov_25_mgts/

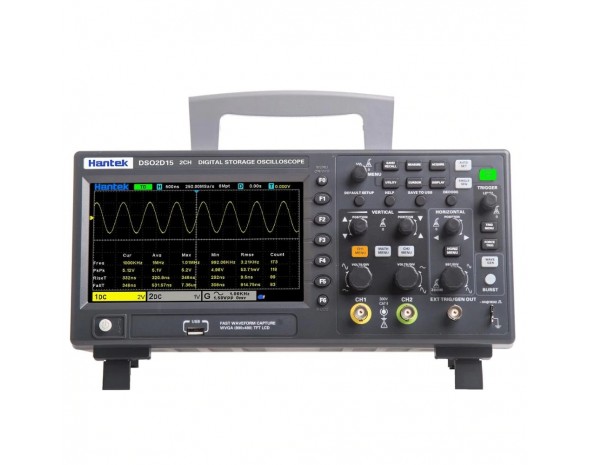

9 место: Hantek DSO-2D10 — компактный настольник с генератором

Класс тот же, набор компромиссов другой. Памяти меньше — 8 Мточек против 20 у SDS210S, зато у прибора богаче система запуска. Полоса 100 МГц, два канала, 1 Гвыб/с, генератор в комплектации.

По данным Hantek серия DSO2000 идет с 14 видами синхронизации и штатным декодированием пяти протоколов: RS232/UART, I2C, SPI, CAN и LIN. Еще в корпусе цифровой вольтметр и шестиразрядный аппаратный частотомер. Для прибора начального уровня набор нетипично полный.

Преимущества

• память 8 Мточек при полосе 100 МГц — рабочий запас для длинных разверток;
• 14 видов синхронизации и декодирование RS232/UART, I2C, SPI, CAN, LIN в базе;
• встроенный вольтметр и шестиразрядный частотомер;
• генератор произвольной формы до 25 МГц;
• 1,9 кг и компактный корпус: помещается на загруженный сервисный стол.

Недостатки

• нет номера в Госреестре СИ;
• 8 бит;
• гарантия 12 месяцев.

Основные характеристики

Узнать цену Hantek DSO-2D10 и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/nastolnyy_ostsillograf_ hantek_dso_2d10/

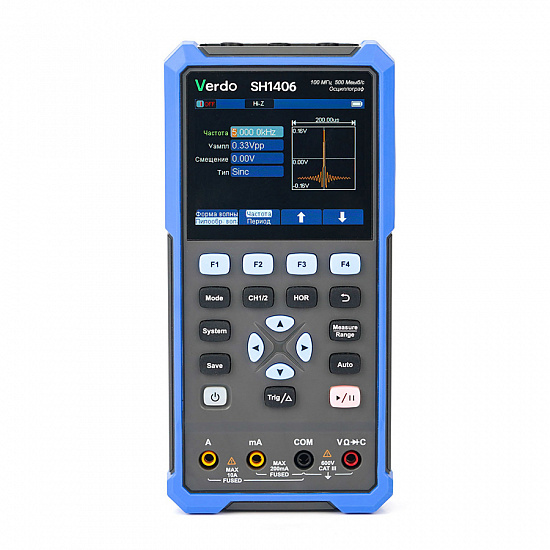

8 место: VERDO SH1406 — осциллограф, мультиметр и генератор в одной руке

Ремонт не всегда происходит за столом. Стиральная машина, станок в цехе, щит на объекте — там нужен прибор, который держится одной рукой и не требует розетки.

SH1406 совмещает двухканальный осциллограф на 100 МГц, мультиметр True RMS на 4½ разряда и генератор сигналов специальной формы. Мультиметр полноценный: до 1000 В постоянного и 750 В переменного, ток до 10 А, сопротивление до 100 МОм, емкость до 2 мФ, прозвонка, диодный тест, базовая погрешность 0,3%. Номер в Госреестре СИ у модели есть.

Теперь честно про цену такой компактности. Память 8 Кточек, скорость захвата 10 000 осц/с, вертикальная развертка начинается с 10 мВ/дел. Пульсацию в единицы милливольт прибор не покажет, редкий глитч будет ловить долго. Это второй прибор в наборе, а не замена настольному.

Преимущества

• три прибора в корпусе весом 600 г: осциллограф, мультиметр True RMS и генератор;
• номер в Госреестре СИ (90667-23) — редкость для ручного формата;
• измерение до 1000 В постоянного напряжения и до 10 А, погрешность мультиметра 0,3%;

• аккумулятор на 4 часа автономной работы, габариты 198 × 96 × 38 мм.

Недостатки

• память 8 Кточек и захват 10 000 осц/с — самые скромные показатели подборки;
• вертикальная развертка от 10 мВ/дел: мелкая пульсация останется невидимой;
• экран 3,5 дюйма на 320 × 240 точек, декодеров шин нет.

Основные характеристики

Узнать цену VERDO SH1406 и купить по ссылке >   https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/verdo_sh1406_
ostsillograf_multimetr_100_mgts_2_kanala/

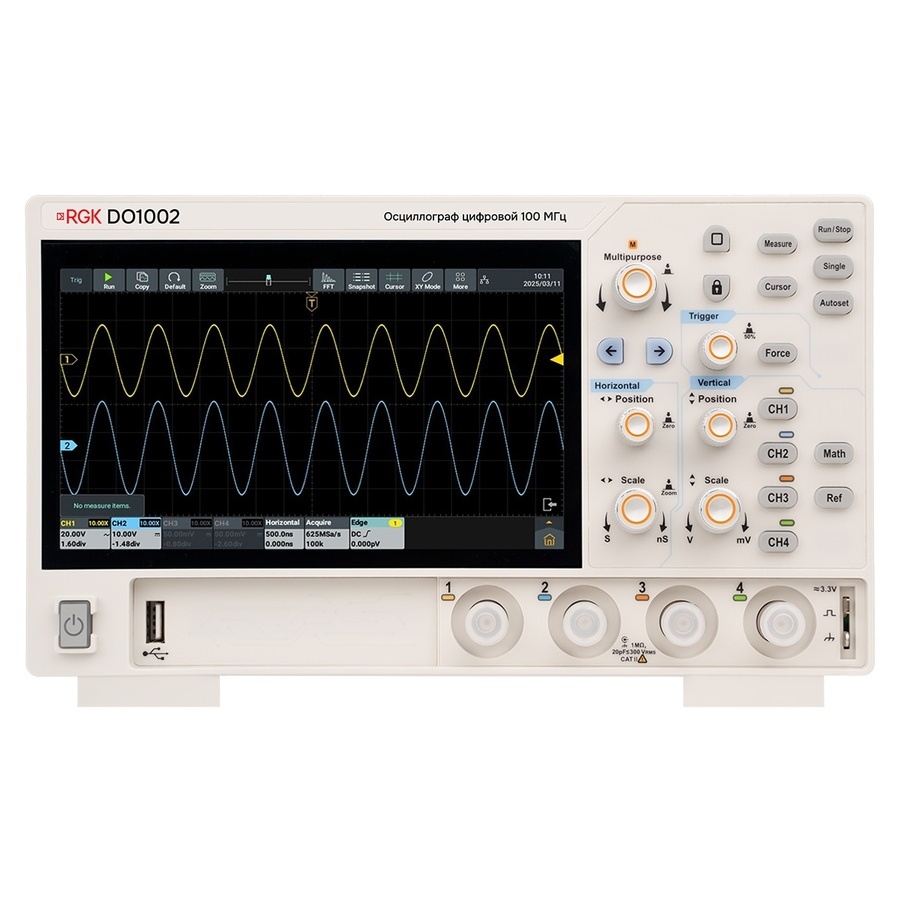

7 место: RGK DO-1002 — 12 бит там, где обычно ставят 8

Разрядность АЦП меняет картинку на экране сильнее, чем лишние 100 МГц полосы. Восьмибитный преобразователь делит шкалу на 256 уровней, двенадцатибитный — на 4096. На практике: пульсация 30 мВ на шине 12 В у первого прячется в толщине луча, у второго видна с формой и амплитудой.

DO-1002 дает 12 бит, 50 Мточек памяти, 700 000 осциллограмм в секунду и чувствительность от 200 мкВ/дел. Сенсорный экран 7 дюймов, выход HDMI, USB и LAN, номер в Госреестре СИ. Для двухканального прибора набор сильный.

Ограничения ровно два: каналов всего два и генератора нет. Если ремонт упирается в сравнение четырех сигналов сразу, смотрите четырехканальную версию DO-1004 или модели из верхней половины рейтинга.

Преимущества

• 12 бит и чувствительность от 200 мкВ/дел — видно пульсации и шум, которые 8-битный прибор сглаживает;
• 50 Мточек памяти и 700 000 осц/с;

• сенсорный экран 1024 × 600 и выход HDMI для вывода на внешний монитор;
• номер в Госреестре СИ (98021-26).

Недостатки

• два канала: для отладки шины с тактовым сигналом и стробом уже тесно;
• генератора сигналов нет;
• гарантия 12 месяцев;
• поддержка декодеров в характеристиках не заявлена.

Основные характеристики

Узнать цену RGK DO-1002 и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/rgk_do_1002_
ostsillograf_tsifrovoy/

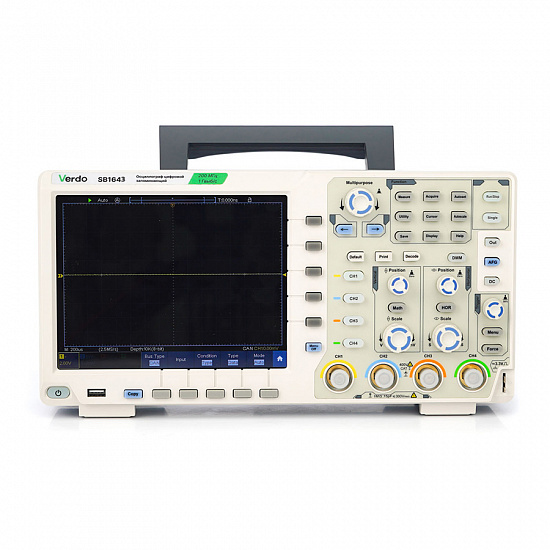

6 место: VERDO SB1643 — четыре канала и 40 Мточек памяти

Четвертый канал перестает быть излишеством в тот момент, когда на плате надо одновременно видеть питание, тактовый сигнал, линию данных и строб. Два канала заставляют щупать по очереди и достраивать картину в голове.

SB1643 закрывает эту задачу: четыре канала по 100 МГц, 40 Мточек, точность временной развертки ±2,5 ppm, чувствительность от 1 мВ/дел, восьмидюймовый сенсорный экран. Синхронизация богатая — рант-импульс, наклон, тайм-аут, N-й фронт, логический запуск, запуск по I2C, SPI, CAN и RS232. Номер в Госреестре СИ, гарантия 18 месяцев.

Нюанс с декодерами. В SB1643 они идут опцией, как и генератор с мультиметром. В соседней SB1645 декодеры уже включены в базовую поставку. Считайте заранее, что именно понадобится: доукомплектовать потом дороже, чем взять сразу нужную версию.

Преимущества

• четыре канала по 100 МГц и 40 Мточек памяти;
• точность временной развертки ±2,5 ppm — лучший показатель среди тех приборов подборки, у которых параметр указан;
• экран 8 дюймов 800 × 600, сенсорный, плюс интерфейсы USB и LAN;
• цифровые фильтры по входу и режим «Годен/не годен»;

• номер в Госреестре СИ (89394-23), гарантия 18 месяцев.

Недостатки

• скорость захвата 45 000 осц/с: редкий сбой придется ловить дольше, чем на приборах RIGOL;
• 8 бит — для тонкого анализа пульсаций хуже, чем 12 бит у RGK и АКИП;
• декодеры шин, генератор и мультиметр в этой версии — опции.

Основные характеристики

Узнать цену VERDO SB1643 и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/verdo_sb1643_ ostsillograf_tsifrovoy_4_kanala_100_mgts/

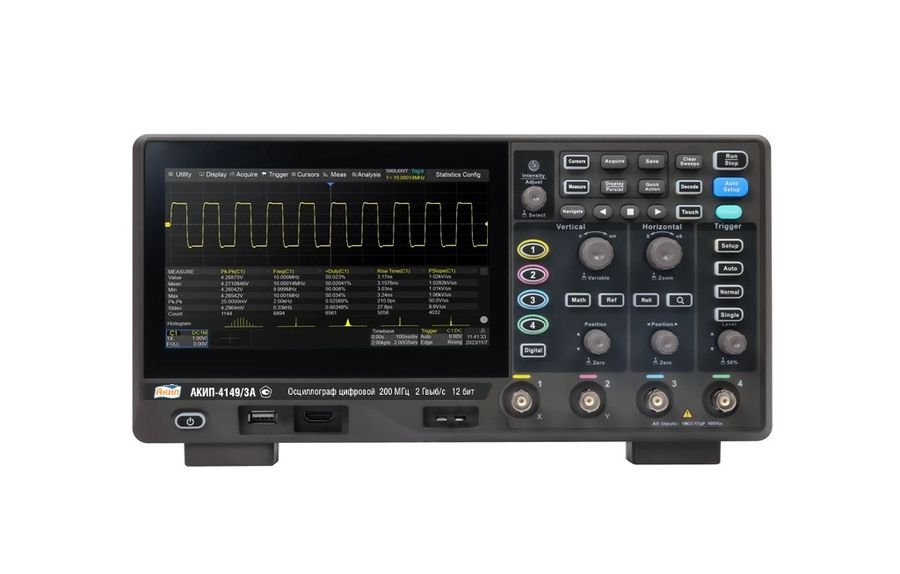

5 место: АКИП-4149/2А — 12 бит, 2 Гвыб/с и режим HISTORY

Четыре канала, 12 бит, частота дискретизации 2 Гвыб/с и 50 Мточек памяти. По цифрам прибор перекрывает почти все, что нужно сервису, и добавляет пару вещей, которых нет у соседей по подборке.

Первая — режим HISTORY с сегментированной записью. Прибор хранит предыдущие захваты, и к ним можно вернуться: поймали аномалию, пролистали назад, разобрали кадр за кадром. При поиске плавающего дефекта это экономит часы.

Вторая — декодирование шин I2C, SPI, UART/RS232, CAN и LIN в стандартной поставке, плюс математика: усреднение, ERES, производная и интеграл, редактор формул, БПФ.

Про скорость захвата. Технология SPO дает до 120 000 осц/с в обычном режиме и до 500 000 в режиме последовательной записи.

Преимущества

• 12 бит и 2 Гвыб/с — по разрешению и дискретизации сильнейший набор среди четырехканальных приборов подборки;
• 50 Мточек, сегментированная память и режим HISTORY для поиска редких дефектов;

• декодирование I2C, SPI, UART/RS232, CAN, LIN в базовой поставке;
• расширенная математика: ERES, усреднение, редактор формул, БПФ;
• сенсорный экран 17,78 см (1024 × 600), номер в Госреестре СИ (96430-25).

Недостатки

• 3,8 кг — самый тяжелый прибор подборки;
• генератор и опция MSO докупаются отдельно;
• гарантия 12 месяцев;
• 500 000 осц/с достижимы только в режиме последовательной записи, в обычном — 120 000.

Основные характеристики

Узнать цену АКИП-4149/2А и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/akip_4149_2a_ ostsillograf_tsifrovoy/

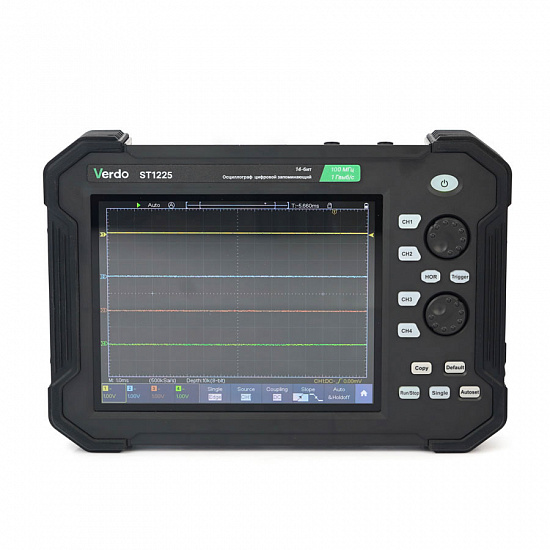

4 место: VERDO ST1225 — планшет с переключаемой разрядностью

Плоский корпус толщиной 48 мм, вес 1,7 кг, восьмидюймовый сенсорный экран. Форм-фактор придуман для работы там, где лабораторного стола нет: на объекте, в цехе, на стремянке у щита.

Интереснее другое. АЦП переключается между 8, 12 и 14 битами: быстрый фронт смотрите на 8 битах, шум по питанию — на 14. Мультиметр встроен, декодеры I2C, SPI, CAN и RS232/UART в базовой поставке, память 40 Мточек, номер в Госреестре СИ.

Чего нет: генератора. И скорость захвата те же 45 000 осц/с, что у настольных SB16xx, — для охоты за редкими сбоями это не лучший инструмент подборки.

Преимущества

• переключаемая разрядность 8/12/14 бит под конкретную задачу (в названии модели заявлено 14 бит, в характеристиках — три режима);
• встроенный мультиметр и декодеры четырех шин в базовой поставке;
• 40 Мточек памяти, цифровые фильтры по входу, режим «Годен/не годен»;
• 1,7 кг и толщина 48 мм — реально носимый прибор с большим экраном;
• номер в Госреестре СИ (90665-23).

Недостатки

• генератора сигналов нет;
• скорость захвата 45 000 осц/с;
• гарантия 12 месяцев против 18 у настольной линейки VERDO.

Основные характеристики

Узнать цену VERDO ST1225 и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/verdo_st1225_ ostsillograf_planshetnogo_tipa_100_mgts_2_kanala/

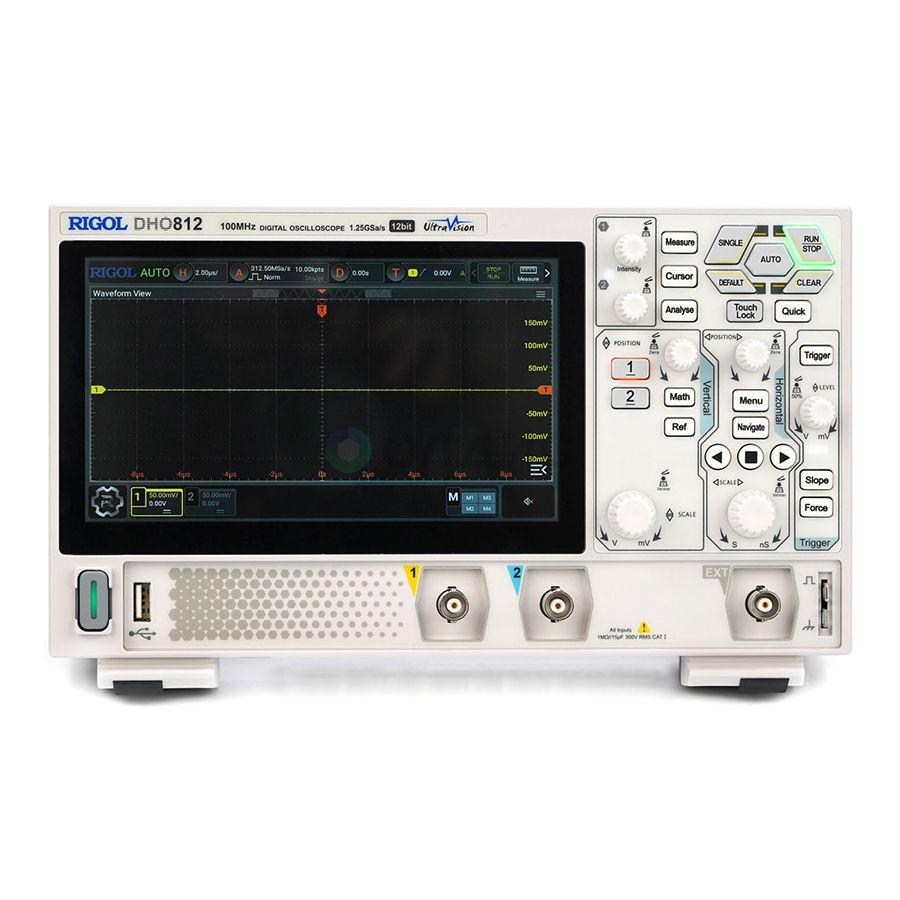

3 место: RIGOL DHO812 — миллион осциллограмм в секунду

Скорость захвата до 1 000 000 осц/с в режиме UltraAcquire. Против 45 000 у настольных VERDO это разница в двадцать с лишним раз, и видна она на конкретной задаче: устройство сбоит раз в минуту, причина неясна. Прибор с высокой скоростью захвата покажет аномалию за секунды, медленный будет промахиваться мимо нее, пока вы не уйдете пить чай. В обычном режиме отображения скорость ниже — цифра из паспорта относится именно к UltraAcquire.

Дальше по списку: 12 бит, чувствительность от 500 мкВ/дел, 25 Мточек, сенсорный экран 7 дюймов на 1024 × 600, HDMI, USB и LAN, вес 1,8 кг. Декодирование I2C, SPI и RS232/UART идет в стандартной поставке. Гарантия 36 месяцев, номер в Госреестре СИ.

Каналов два. Четырехканальный вариант в той же серии — DHO814: отличается только числом каналов, остальные параметры те же.

Преимущества

• до 1 000 000 осц/с в режиме UltraAcquire — лучшая скорость захвата в подборке;
• 12 бит и чувствительность от 500 мкВ/дел;
• декодеры последовательных шин в стандартной поставке;
• гарантия 36 месяцев;
• сенсорный экран 1024 × 600, HDMI, USB, LAN, вес 1,8 кг;
• номер в Госреестре СИ (97646-26).

Недостатки

• два канала: для параллельного анализа шины и питания придется брать DHO814;

• генератора сигналов нет;
• память 25 Мточек — меньше, чем 40–50 Мточек у VERDO, RGK и АКИП.

Основные характеристики

Узнать цену RIGOL DHO812 и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/rigol_dho812_ ostsillograf_tsifrovoy/

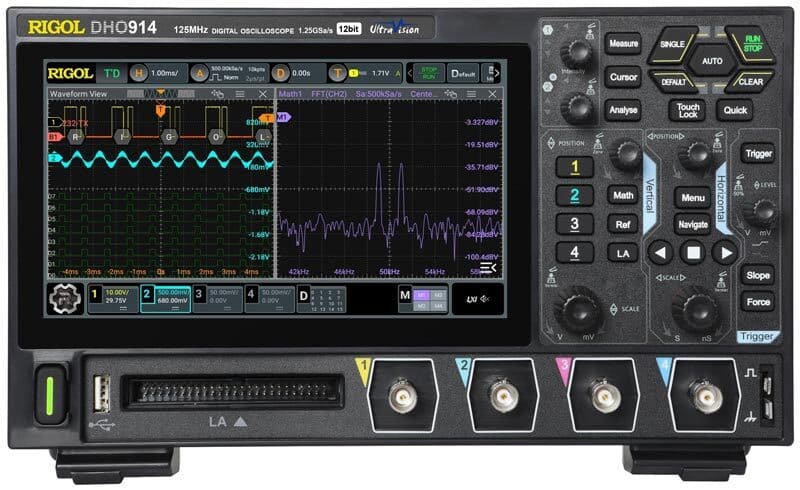

2 место: RIGOL DHO914 — четыре канала, 12 бит и логика в одном корпусе

То же ядро, что у DHO812, но развернутое до рабочей конфигурации: четыре аналоговых канала, полоса 125 МГц, память 50 Мточек, скорость захвата до 1 000 000 осц/с в режиме UltraAcquire, чувствительность от 200 мкВ/дел. Плюс 16 цифровых каналов: разъем под них штатный, а логический пробник PLA2216 докупается отдельно.

Логический анализатор в ремонте цифровой техники закрывает целый класс задач. Четырех аналоговых каналов не хватает, когда на плате параллельная шина или несколько линий управления сразу; шестнадцать цифровых входов снимают проблему. Габариты при этом остались настольно-компактными: 266 × 162 × 78 мм, 1,8 кг. Гарантия 36 месяцев.

Преимущества

• четыре канала, 12 бит и 50 Мточек памяти одновременно;
• до 1 000 000 осц/с в режиме UltraAcquire — на порядок выше, чем у большинства приборов подборки;
• 16 цифровых каналов для анализа шин, разъем под логический пробник штатный;
• чувствительность от 200 мкВ/дел, сенсорный экран, HDMI;
• гарантия 36 месяцев, номер в Госреестре СИ (97631-26).

Недостатки

• полоса 125 МГц — меньше, чем 200 МГц у модели с первого места;
• генератор сигналов и анализ диаграмм Боде — только в версии DHO914S;

• логический пробник PLA2216 в комплект не входит: без него 16 цифровых каналов не заработают.

Основные характеристики

Узнать цену RIGOL DHO914 и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/rigol_dho914_ ostsillograf_tsifrovoy/

1 место: VERDO SB1646 — четыре канала по 200 МГц и декодеры из коробки

Первое место — за широту охвата. Четыре канала по 200 МГц, 40 Мточек памяти, чувствительность от 1 мВ/дел, развертка от 1 нс/дел, точность ±2,5 ppm. Декодеры I2C, SPI, CAN и RS232/UART включены в базовую поставку вместе с синхронизацией по этим шинам: посылку можно поймать по адресу устройства, а не разбирать по форме импульсов.

Дальше — восьмидюймовый сенсорный экран, цифровые фильтры по входу, режим «Годен/не годен» для повторяющихся проверок, USB и LAN, номер в Госреестре СИ и гарантия 18 месяцев. Мультиметр и генератор доступны опциями.

Где прибор проигрывает: АЦП восьмибитный, скорость захвата 45 000 осц/с. При 1 Гвыб/с на верхней границе полосы приходится около пяти выборок на период, так что заявленные 200 МГц — это потолок, а не рабочий режим для съема точной формы фронта.

Преимущества

• четыре канала по 200 МГц — максимальная полоса в подборке;
• декодеры I2C, SPI, CAN, RS232/UART и запуск по ним в базовой поставке;
• 40 Мточек памяти, точность развертки ±2,5 ppm, чувствительность от 1 мВ/дел;
• сенсорный экран 8 дюймов, цифровые фильтры, режим «Годен/не годен»;
• номер в Госреестре СИ (89394-23), гарантия 18 месяцев.

Недостатки

• 8 бит: по разрешению уступает 12-битным RIGOL, RGK и АКИП;
• скорость захвата 45 000 осц/с;
• 1 Гвыб/с при полосе 200 МГц — на верхней границе выборок мало;
• генератор и мультиметр — опции.

Основные характеристики

Узнать цену VERDO SB1646 и купить по ссылке >  https://novapribor.ru/catalog/radioizmeritelnye_pribory/ostsillografy/verdo_sb1646_ ostsillograf_tsifrovoy_4_kanala_200_mgts/

Сводная таблица подборки

Десять приборов рядом, чтобы сравнить их не по памяти, а по цифрам.

* У RIGOL 1 000 000 осц/с достигается в режиме UltraAcquire, в обычном режиме скорость ниже.

** 120 000 осц/с в обычном режиме, до 500 000 — в режиме последовательной (сегментированной) записи; данные ПриСТ.

Как выбрать осциллограф для ремонта электроники

Характеристик в паспорте десятки. Реально на выбор влияют шесть.

Полоса пропускания

Правило простое: полоса должна быть минимум в пять раз выше частоты сигнала, который вы смотрите. Для ремонта блоков питания, LED-драйверов, аудиотехники и плат на микроконтроллерах с тактовой 8–48 МГц хватает 100 МГц. 200 МГц берут как запас на быстрые фронты и интерфейсы.

Гнаться за полосой ради цифры в паспорте смысла нет: если на верхней границе прибор делает пять выборок на период, форма фронта все равно будет приблизительной.

Глубина памяти и частота дискретизации

Эти два параметра работают в паре. Дискретизация задает, как часто прибор берет отсчет, память — сколько отсчетов он удержит. Когда памяти мало, на длинной развертке прибор снижает частоту выборки, и мелкие детали пропадают.

Практический ориентир для сервиса: от 8 Мточек, комфортно — 40–50 Мточек. Именно память позволяет захватить секунду работы устройства целиком и потом растянуть интересный участок.

Разрядность АЦП

8 бит дают 256 уровней по вертикали, 12 бит — 4096, 14 бит — 16 384. Разница видна там, где маленький сигнал сидит на большом постоянном уровне: пульсации на шине питания, шум по земле, дребезг датчика.

Для цифровых шин, где важен факт наличия импульса, 8 бит достаточно. Для аналоговой части и питания 12 бит меняет работу качественно. Модели с переключаемой разрядностью, как ST1225, позволяют не выбирать заранее.

Количество каналов

Два канала — это «вход и выход». Четыре — питание, тактовый сигнал, данные и строб одновременно. В ремонте цифровой техники четыре канала окупаются быстро, потому что убирают догадки: вы видите причинно-следственную связь между сигналами, а не сравниваете две картинки по памяти.

Декодеры последовательных шин и скорость захвата

Декодер превращает пилу импульсов в читаемые байты: адрес устройства, данные, подтверждение. Без него отладка I2C или UART превращается в ручное декодирование по фронтам.

Скорость захвата (осц/с) определяет, как быстро прибор поймает редкое событие. 45 000 осц/с — рабочая цифра для повторяющихся сигналов. 500 000 и выше нужны, когда дефект плавающий и появляется раз в минуту. Паспортные максимумы обычно относятся к специальным режимам вроде UltraAcquire у RIGOL или последовательной записи у АКИП, поэтому сравнивать цифры между брендами стоит с оглядкой на режим.

Госреестр СИ и поверка

Номер в Госреестре средств измерений означает, что тип прибора прошел испытания и допущен к применению в сферах государственного регулирования. Без него результаты нельзя вносить в протоколы.

Для гаражного и внутреннего ремонта это не имеет значения. Для сервисного центра с отчетностью, приемо-сдаточных испытаний и работы по договору — обязательное условие вместе с действующим свидетельством о поверке.

Частые вопросы

Хватит ли 100 МГц для ремонта электроники?

Для большинства задач да. Импульсные блоки питания работают на десятках-сотнях килогерц, ШИМ-контроллеры — до нескольких сотен килогерц, микроконтроллеры общего назначения — на единицах и десятках мегагерц. 100 МГц перекрывают их с запасом. 200 МГц понадобятся при работе с быстрыми интерфейсами и короткими фронтами.

8 или 12 бит — насколько велика разница?

Заметна на малых сигналах. Пульсацию 20–30 мВ на шине 12 В восьмибитный прибор покажет как утолщение линии, двенадцатибитный — с формой и амплитудой. Если ремонт в основном цифровой, 8 бит не помешают. Если много аналоговой части и питания, 12 бит экономят время.

Нужен ли осциллограф со встроенным генератором?

Он удобен при проверке трактов методом подстановки сигнала: подали известную форму на вход, прошли по каскадам, нашли, где сигнал теряется. Отдельный генератор даст больше возможностей, но встроенный всегда под рукой и не занимает место на столе.

Можно ли обойтись USB-приставкой вместо настольного прибора?

Можно, если рабочее место все равно завязано на ноутбук. Приставки часто дают большую память и низкую цену, но зависят от компьютера, отзывчивость интерфейса ниже, а на выезде нужен еще и ноутбук с зарядкой. Для стационарного сервиса удобнее прибор с собственным экраном.

Почему нельзя цеплять землю осциллографа к первичной стороне импульсного блока питания?

Земля щупа соединена с корпусом прибора и через вилку — с защитным заземлением. Подключив ее к горячей стороне сетевого блока питания, вы устраиваете короткое замыкание через прибор. Для таких измерений применяют развязывающий трансформатор или дифференциальный пробник. Это не перестраховка, а частая причина гибели осциллографов в ремонтных мастерских.

Обязательно ли поверять осциллограф?

Только если результаты идут в официальные документы. Тогда прибор должен быть внесен в Госреестр СИ и иметь действующее свидетельство о поверке. Для внутренней диагностики поверка не требуется.

Что в итоге выбрать

Универсального прибора нет, есть подходящий под тип ремонта.

Много цифровых шин и микроконтроллеров? Берите четыре канала и декодеры в базовой поставке: SB1646, а если хватает 100 МГц — SB1643 или АКИП-4149/2А. Для аналоговой части, питания и поиска плавающих дефектов важнее 12 бит и высокая скорость захвата, то есть DHO914 или DHO812. Выездная работа — планшетный ST1225 или ручной SH1406. Первый прибор на стол при ограниченном бюджете: SDS210S или DSO-2D10, но без номера в Госреестре СИ.

И отдельно про пробники. Штатный пробник ×10 с плохой компенсацией и длинной земляной петлей способен испортить сигнал сильнее, чем разница между 8 и 12 битами. Компенсацию проверяйте на калибраторе прибора перед серьезными измерениями, а для быстрых фронтов используйте пружинную землю вместо крокодила.

Полный ассортимент с фильтрами по полосе, числу каналов и памяти — в разделе осциллографов каталога.
