ТОП-5 USB-осциллографов — рейтинг 2026

USB-осциллограф отдает экран, кнопки и обработку компьютеру, поэтому при той же полосе пропускания он компактнее и дешевле настольного прибора. Расплата — зависимость от ПК и общая земля с ним. В подборке пять приставок под разные задачи: от модели для учебной лаборатории до прибора с полосой 200 МГц, памятью 512 М точек и номером в госреестре СИ.

Разбор идет от пятого места к первому: каждая следующая модель дает больше полосы, памяти или каналов. Сценарии тоже разные: учеба, ремонт электроники, отладка цифровых узлов, измерения с поверкой.

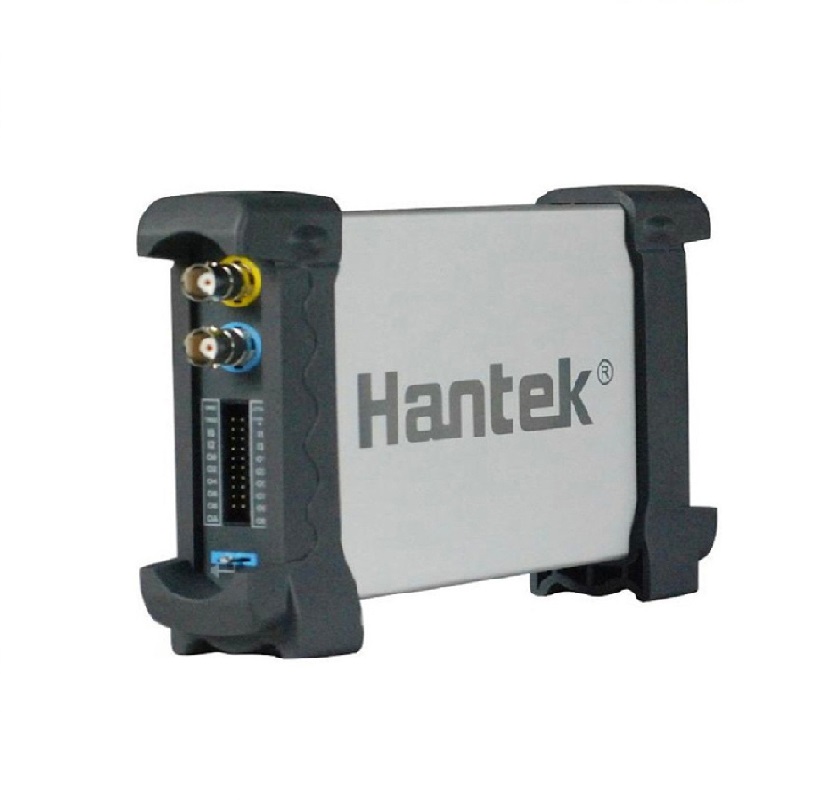

5 место. Hantek DSO-6022BE — для учебы и первых измерений

Два канала, полоса 20 МГц, частота дискретизации 48 Мвыб/с, память 1 М точек. Питание идет по кабелю USB, внешний адаптер не нужен, вес 0,3 кг. Прибор подходит для аналоговой схемотехники, блоков питания, аудиотракта и лабораторных работ — то есть для сигналов в единицы мегагерц.

Запас по выборкам здесь небольшой. При 48 Мвыб/с на период сигнала 10 МГц приходится меньше пяти точек, поэтому форму быстрых однократных импульсов приставка передаст приблизительно. Для повторяющихся низкочастотных сигналов этого хватает, для отладки импульсных преобразователей с короткими фронтами — нет.

Преимущества:

• питание от порта USB, отдельный источник не нужен;
• память 1 М точек — при 48 Мвыб/с это запись длиной около 20 мс;
• габариты 200×100×35 мм и вес 0,3 кг.

Недостатки:

• полоса 20 МГц сужает круг задач;
• 48 Мвыб/с мало для однократных быстрых событий;
• нет генератора сигналов;
• гарантия 12 мес. против 24–60 мес. у остальных моделей подборки.

Подробнее о Hantek DSO-6022BE

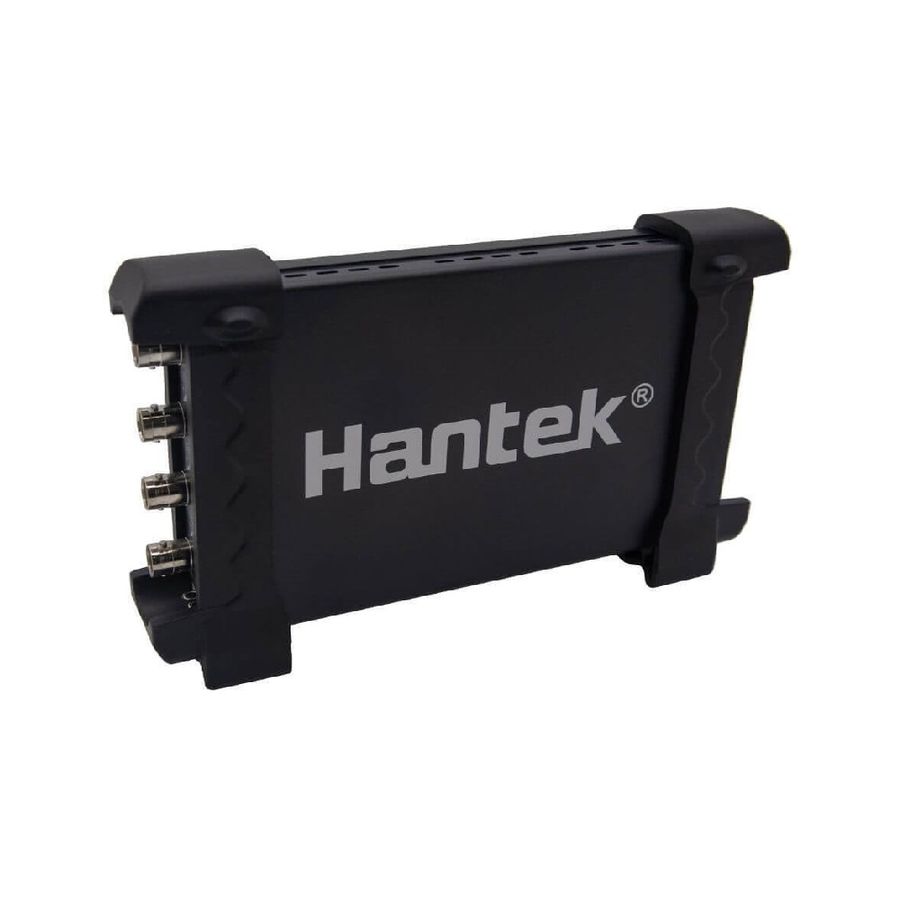

4 место. Hantek DSO-6104BD — четыре канала для ремонта электроники

Четыре канала, полоса 100 МГц, частота дискретизации 1 Гвыб/с и встроенный генератор сигналов. Набор закрывает типовой ремонт: на первом канале вход схемы, на втором выход, на третьем питание, на четвертом тактовый сигнал. Полосы 100 МГц хватает для фронтов длительностью от 3,5 нс — по формуле «полоса ≈ 0,35 / длительность фронта».

Слабое место — память: 64 К точек. На частоте 1 Гвыб/с в нее помещается около 65 мкс записи, поэтому длительные процессы приходится смотреть на пониженной частоте дискретизации. Если генератор не нужен, в каталоге есть DSO-6104BC с тем же набором характеристик и без него.

Преимущества:

• 4 канала и полоса 100 МГц в приставке начального ценового уровня;
• 1 Гвыб/с на канал;
• встроенный генератор сигналов;
• корпус 175×105×25 мм, вес 0,9 кг.

Недостатки:

• память 64 К точек — окно записи около 65 мкс на максимальной частоте;
• нет логических каналов;
• гарантия 24 мес. — меньше, чем у следующих моделей подборки.


Подробнее о Hantek DSO-6104BD

3 место. OWON VDS6102A — длинная память в корпусе толщиной 18 мм

Два канала, полоса 100 МГц, 1 Гвыб/с, память 10 М точек и генератор сигналов с полосой до 5 МГц. При максимальной частоте дискретизации 10 М точек дают окно записи около 10 мс — примерно в 150 раз больше, чем у DSO-6104BD. На практике это означает, что редкий сбой можно поймать одним захватом, не сужая развертку и не теряя детали фронтов.

Корпус 190×120×18 мм и вес 0,38 кг: приставка помещается в сумку с ноутбуком. Гарантия 36 мес. — второй показатель в подборке после АКИП-73206D.

Преимущества:

• память 10 М точек при полосе 100 МГц;
• встроенный генератор до 5 МГц;
• 0,38 кг, толщина корпуса 18 мм;
• гарантия 36 мес.

Недостатки:

• два канала — для четырех нужна VDS6104A, а у нее генератора нет;
• нет логических каналов: для работы с цифровыми шинами понадобится прибор с логическим анализатором.

Подробнее о OWON VDS6102A

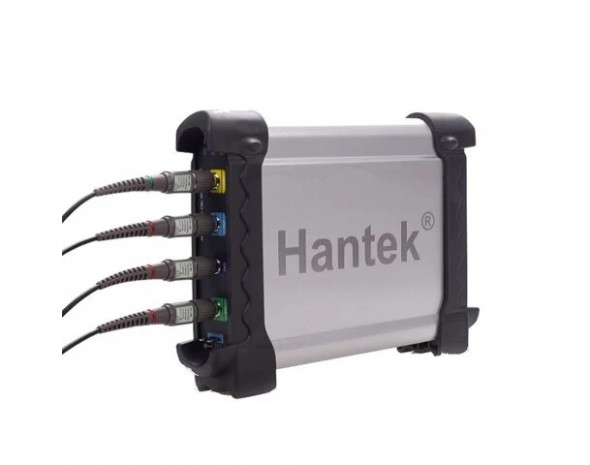

2 место. Hantek DSO-3104A — осциллограф и логический анализатор в одном корпусе

Четыре аналоговых канала с полосой 100 МГц, 16 логических каналов, 1 Гвыб/с и память 128 М точек. Генератор произвольной формы работает до 25 МГц. Комбинация нужна там, где аналоговый сигнал надо видеть вместе с состоянием цифровых линий: отладка плат с микроконтроллером, проверка тайминга управляющих сигналов, поиск сбоев на границе аналоговой и цифровой частей схемы.

Память 128 М точек при 1 Гвыб/с — это запись длиной около 128 мс. Этого хватает, чтобы записать длинный фрагмент обмена по цифровой линии и затем пролистать его без потери деталей фронтов.

Преимущества:

• 4 аналоговых и 16 логических каналов;
• память 128 М точек;
• генератор произвольной формы до 25 МГц.

Недостатки:

• нет номера в госреестре СИ — для протокольных измерений прибор не подойдет;
• гарантия 12 мес.;
• вес 1 кг и габариты 225×190×45 мм — крупнее других приставок подборки.

Подробнее о Hantek DSO-3104A

1 место. АКИП-73206D — 200 МГц, 512 М точек и номер в госреестре

Полоса 200 МГц, два канала, 1 Гвыб/с, память 512 М точек и генератор сигналов. Прибор внесен в госреестр средств измерений под номером 63649-16, поэтому результаты можно использовать в протоколах, а сам осциллограф — поверять. Для предприятий, лабораторий и любых работ с отчетностью это главный критерий: приставка без номера в реестре такие измерения закрыть не может.

Память 512 М точек при максимальной частоте дискретизации дает запись длиной около 0,5 с. Вес 0,5 кг, гарантия 60 мес. Логический анализатор есть у версии с индексом MSO — АКИП-73206D MSO, ее и стоит брать, когда нужны цифровые каналы.

Преимущества:

• полоса 200 МГц — максимум в подборке;
• память 512 М точек;
• номер в госреестре СИ 63649-16;
• гарантия 60 мес.

Недостатки:

• два аналоговых канала;
• логические каналы только в версии MSO;
• самая высокая цена среди пяти моделей.

Подробнее о АКИП-73206D

Сравнение моделей

Если задачи выходят за рамки подборки

В каталоге есть приставки и другого класса. RIGOL DS8034-R — 350 МГц, четыре канала, 5 Гвыб/с, память 500 М точек, корпус высотой 43 мм под монтаж в стойку, госреестр 82665-21. АКИП-76804E — восемь каналов при полосе 500 МГц. Стробоскопические АКИП-4132 работают с повторяющимися сигналами до 20 ГГц и применяются в измерениях СВЧ-трактов.

USB-приставка не работает без компьютера. Когда прибор нужен автономный, есть планшетные VERDO ST1221–ST1244: 70–120 МГц, два или четыре канала, память 40 М точек, у старших версий вертикальное разрешение 8/12/14 бит, госреестр 90665-23. Для выездного ремонта чаще берут ручные осциллографы-мультиметры VERDO SH1401–SH1408 — 40–200 МГц, мультиметр True RMS в том же корпусе, у части моделей генератор сигналов, госреестр 90667-23.

Как выбрать USB-осциллограф

• Полоса пропускания — выбирайте с запасом в 3–5 раз относительно частоты сигнала.
• Частота дискретизации — желательно не менее 5–10 точек на период сигнала.
• Глубина памяти — чем она больше, тем дольше можно записывать сигнал без потери детализации.
• Количество каналов — двух достаточно для большинства базовых задач, четыре удобнее для одновременного анализа нескольких сигналов.
• Встроенный генератор — пригодится для проверки усилителей, фильтров и датчиков.
• Госреестр СИ — важен, если прибор должен проходить поверку.
• Безопасность — у USB-осциллографа земля обычно общая с компьютером, поэтому для измерений в сети 220 В нужна развязка или дифференциальный пробник.

Подробнее о характеристиках и выборе осциллографа читайте в статье «Как выбрать современный цифровой осциллограф», подготовленной руководителем экспертного отдела компании Олдис.

Вопросы и ответы

Чем USB-осциллограф отличается от настольного?

У приставки нет своего экрана, кнопок и блока обработки — их заменяет компьютер. Отсюда меньшие габариты и цена при равной полосе пропускания. Взамен прибор не работает автономно: без ПК его не включить.

Нужен ли мощный компьютер?

Для моделей начального и среднего уровня достаточно офисного ноутбука. Требования растут при большой глубине памяти и длительной записи — там важны объем оперативной памяти и скорость диска. Точные требования указаны в описании конкретной модели.

Сколько каналов брать?

Два — для проверки отдельных узлов и ремонта. Четыре — когда нужно видеть несколько сигналов одновременно. Восемь и больше — под многоканальную регистрацию.

Можно ли поверить USB-осциллограф?

Да, если модель внесена в госреестр средств измерений. В подборке это АКИП-73206D, номер 63649-16.

Подходит ли USB-осциллограф для диагностики автомобиля?

Подходит при достаточной полосе и защите входов, но комплектацию автомобильными датчиками и щупами нужно проверять отдельно. Для выездной работы, где ноутбук развернуть негде, чаще выбирают портативные приборы.

Можно ли измерять напряжение сети 220 В?

Напрямую — нет. Нужна гальваническая развязка входов или дифференциальный пробник.
