Как пользоваться тепловизором: настройка, подключение и эксплуатация

Тепловизор кажется простым прибором: включил, навел на объект и сразу увидел цветную картинку с температурой. Получить изображение действительно легко. Сложнее понять, насколько показания соответствуют реальной температуре поверхности и что именно видно на термограмме:

• яркое пятно может оказаться не перегревом, а отражением;
• блестящая металлическая труба способна показать совсем не ту температуру, которую ожидаешь увидеть;
• маленькая горячая клемма с большой дистанции просто потеряется среди соседних поверхностей.

Поэтому разобраться, как пользоваться тепловизором, значит не только освоить кнопки. Нужно правильно настроить прибор, учитывать свойства поверхности и уметь читать полученное изображение.

Рассмотрим это на примере портативного тепловизора VERDO Ti3103. У модели матрица 120×90 пикселей, диапазон измерений от −20 до +550 °C, камера видимого света, регулируемый коэффициент излучательной способности, запись фото и видео и разъем USB Type-C.

Это практическая инструкция по работе с тепловизором, а не замена руководству конкретной модели. Перед эксплуатацией нового прибора все равно стоит изучить документацию производителя.

Что проверить перед первым использованием

Начните с простого:

• заряд аккумулятора;
• состояние корпуса;
• чистота объектива.

На ИК-оптике не должно быть заметной пыли, отпечатков пальцев и других загрязнений. Чистить объектив нужно аккуратно, без сильного давления.

Отдельная ситуация возникает зимой. Если тепловизор только что принесли с мороза в теплое помещение, сразу начинать обследование не стоит. Прибору нужно время, чтобы адаптироваться к новым условиям. При появлении конденсата измерения лучше отложить.

Рабочая температура VERDO Ti3103 составляет от −10 до +50 °C, относительная влажность составляет от 10 до 85 % без конденсации.

Перед измерением также проверьте единицы температуры, выбранный диапазон и коэффициент излучательной способности.

Как включить тепловизор

Включение тепловизора зависит от конкретной модели. У VERDO Ti3103 кнопку питания нужно удерживать более трех секунд.

После загрузки на дисплее появляется тепловизионное изображение. Иногда во время работы внутри корпуса слышен негромкий щелчок. Для этой модели такое поведение является нормальным.

Как настроить тепловизор перед измерением

Если нужно разобраться, как настроить тепловизор, начинать лучше не с выбора палитры. На показания сильнее влияют температурный диапазон и коэффициент излучательной способности.

Температурный диапазон

У VERDO Ti3103 предусмотрены две рабочие области с возможностью автоматического переключения диапазона:

• от −20 до +120 °C;
• от +120 до +550 °C.

Для стен, окон, теплого пола, радиаторов и большинства умеренно нагретых узлов подойдет нижняя область. Если ожидаемая температура превышает +120 °C, нужен верхний диапазон. Когда температура объекта заранее неизвестна, удобнее оставить автоматическое переключение.

Диапазон сам по себе не делает измерение точнее. Он определяет температурную область, в которой работает прибор.

Коэффициент излучательной способности

Вот эта настройка уже может серьезно изменить результат. Тепловизор оценивает температуру по инфракрасному излучению поверхности. При этом матовая краска, пластик и полированный металл излучают и отражают ИК-энергию по-разному.

Для учета этого свойства используется коэффициент излучательной способности, или эмиссия. У VERDO Ti3103 он регулируется от 0,01 до 1,00. Заводская установка составляет 0,95. Также предусмотрены готовые значения 0,95, 0,85, 0,60 и 0,30.

Такие значения удобны как отправная точка, но одинаковый материал может вести себя по-разному после окраски, полировки или окисления.

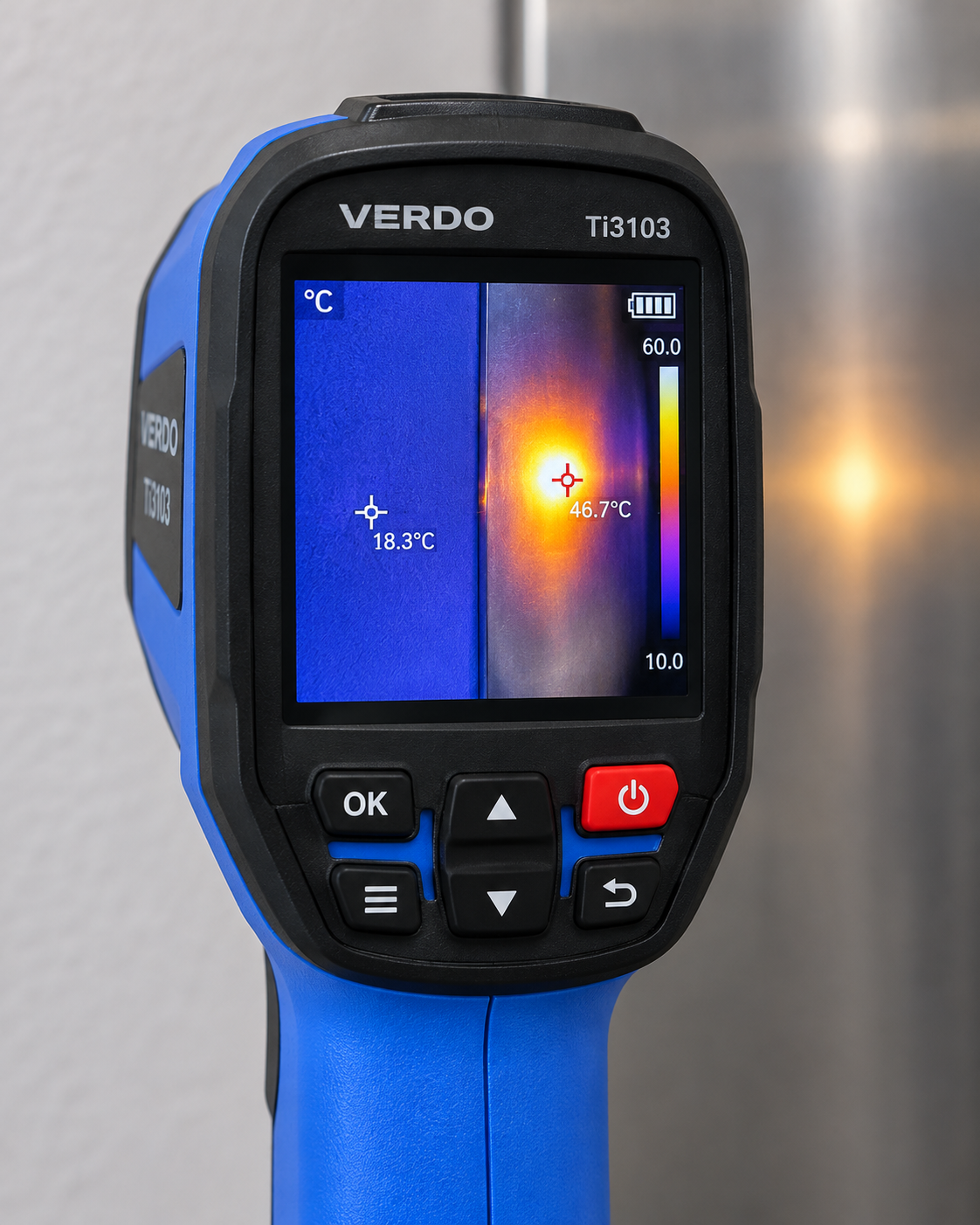

Особенно осторожно стоит работать с блестящим металлом. Такая поверхность хорошо отражает окружающее инфракрасное излучение. В кадре может появиться тепло человека, соседнего оборудования или, наоборот, отражение холодного окна.

Если подозрительное пятно заметно меняется при изменении угла наблюдения, это один из признаков отражения. Но если оно остается на месте, этого еще недостаточно, чтобы считать его реальным перегревом.

Управление тепловизором и режимы работы

Управление тепловизором VERDO Ti3103 выполняется кнопками на корпусе. Через меню можно изменить температурный диапазон, коэффициент излучательной способности, палитру, единицы измерения, яркость дисплея, дату, время и параметры автоматического отключения.

Такая регулировка тепловизора нужна не перед каждым кадром. Часть настроек достаточно задать один раз, а диапазон и коэффициент излучения приходится проверять при переходе к другому типу объекта.

На основном экране отображается температура центральной точки. Дополнительно можно включить минимальную и максимальную температуру кадра. Максимум удобен при быстром поиске аномалии. Например, на общем изображении электрощита прибор сразу выделит наиболее горячую область.

Но самая высокая температура в кадре еще не означает неисправность. Нужно учитывать режим работы оборудования и сравнивать узел с аналогичными элементами.

Какой режим тепловизора выбрать

У VERDO Ti3103 предусмотрено пять цветовых палитр, включая «белый горячий», «черный горячий» и цветные варианты.

Цветные схемы хорошо показывают температурные переходы. Черно-белые иногда удобнее на объектах с большим количеством деталей.

Еще один полезный режим связан с камерой видимого света. Можно совмещать обычное изображение с тепловизионным, чтобы проще определить, к какому элементу относится обнаруженная горячая зона.

Это особенно удобно при обследовании электрощитов. На чистой термограмме аномалия видна хорошо, но позже по сохраненному кадру не всегда легко определить конкретный автомат или контакт.

Сам режим тепловизора не меняет физическую температуру объекта. Палитра влияет только на то, как распределение температуры выглядит на экране. Поэтому ярко-красный участок не нужно автоматически считать аварийным перегревом.

Как правильно пользоваться тепловизором на объекте

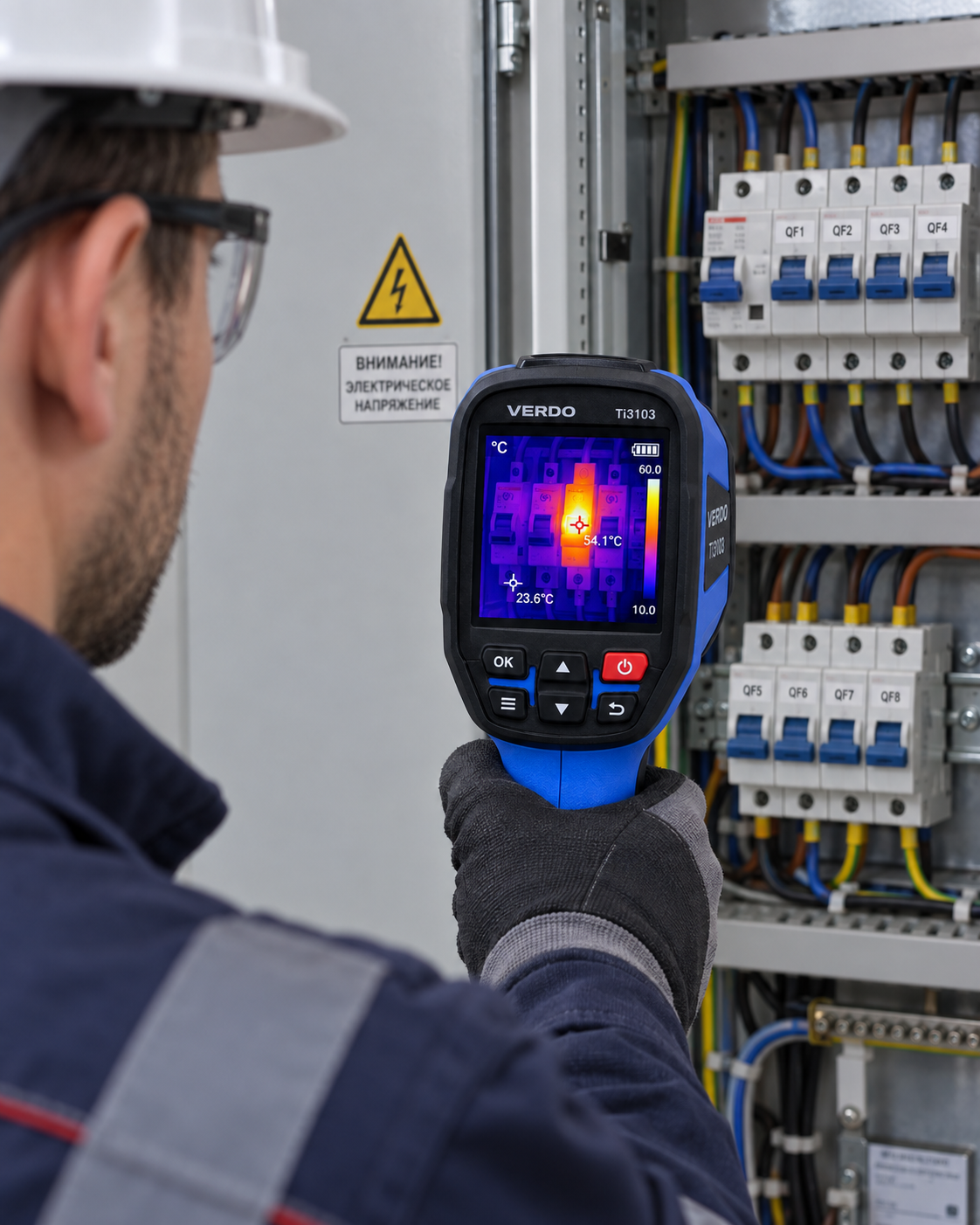

Представим, что нужно проверить распределительный щит. Начинать с крупного плана одной клеммы неудобно. Сначала лучше увидеть щит целиком и понять общую картину.

Рабочая последовательность может выглядеть так:

• Включите прибор.
• Проверьте диапазон и коэффициент излучательной способности.
• Осмотрите объект целиком.
• Найдите участки, отличающиеся по температуре.
• Сравните их с однотипными элементами.
• При необходимости обследуйте подозрительный участок с меньшей дистанции.
• Проверьте возможное влияние отражений.
• Сохраните термограмму.

Сравнение здесь часто полезнее одной температуры. Допустим, три одинаковых контактора работают при сопоставимой нагрузке. Два нагреты примерно до 35 °C, третий показывает около 65 °C. Такая разница требует внимания даже без попытки сразу поставить диагноз по одному числу.

Не забывайте о погрешности

Цифра на экране может отображаться с десятыми долями градуса. Это не означает, что реальная точность измерения такая же.

Для VERDO Ti3103 установлены следующие пределы допускаемой погрешности:

• от −20 до 0 °C включительно — ±3 °C;
• свыше 0 до +100 °C включительно — ±2 °C;
• свыше +100 до +550 °C — ±2 %.

Поэтому разница, например, в несколько десятых градуса сама по себе мало о чем говорит. Намного показательнее выраженная аномалия, которая сохраняется при повторном измерении и заметна относительно аналогичных узлов.

Как измерять температуру труб и металлических поверхностей

С металлическими трубами часто возникают странные показания. Причина обычно не в самом тепловизоре, а в свойствах поверхности.

Окрашенную или окисленную трубу обследовать проще. Чистый блестящий металл заметно сильнее отражает окружающее ИК-излучение.

Если абсолютная температура не критична и нужно найти проблемную зону, полезно сравнивать соседние участки одной трубы или одинаковые элементы системы в похожих условиях.

При сомнительном результате измените угол наблюдения и повторите измерение.

Почему нельзя измерять через обычное стекло

Человек спокойно видит предмет за оконным стеклом. С тепловизором все иначе.

VERDO Ti3103 работает в спектральном диапазоне 8–14 мкм. Обычное стекло в этом диапазоне не является прозрачным так же, как в видимом свете.

Поэтому прибор будет показывать главным образом температуру самого стекла и отраженное от него ИК-излучение.

Если оборудование находится за защитным окном и его требуется контролировать без открытия шкафа, применяют специальные ИК-окна, рассчитанные на нужный спектральный диапазон.

Почему маленький объект нельзя измерять издалека

Чем дальше находится объект, тем меньше пикселей матрицы приходится на интересующую деталь. Для большой стены это не так критично. С небольшой клеммой, проводом или контактом ситуация другая.

Когда горячая зона занимает всего несколько пикселей, в результат начинает попадать излучение соседних поверхностей. Измеренная температура сглаживается. Поэтому сначала удобно найти подозрительный участок на общем изображении, а затем обследовать его ближе, если это можно сделать безопасно.

Почему тепловизор показывает холодное вместо горячего

Нелогичные показания еще не означают, что прибор неисправен. Сначала проверьте коэффициент излучательной способности, поверхность объекта, расстояние и угол наблюдения.

Блестящая деталь способна отражать холодное небо, стену или окно. В результате участок, который физически нагрет, на термограмме может выглядеть неожиданно холодным. Еще одна возможная причина связана с условиями окружающей среды. После резкого перепада температуры тепловизору нужно время на адаптацию.

Сохранение термограмм и подключение к ПК

У VERDO Ti3103 можно сохранять фотографии и записывать видео. Короткое нажатие клавиши захвата используется при работе с фотографией, длительное позволяет перейти к видеозаписи.

Сохраненный материал полезен не только для отчета. Если обследовать один и тот же узел через несколько недель или месяцев, две термограммы дадут намного больше информации, чем воспоминание о том, насколько горячим оборудование казалось при прошлом осмотре.

Подключение тепловизора к компьютеру

У VERDO Ti3103 используется USB Type-C. Сохраненные фотографии и видео можно перенести на компьютер и затем анализировать на большом экране. Программное обеспечение позволяет работать с отдельными точками, линиями и областями термограммы.

Такое подключение тепловизора особенно удобно при подготовке отчетов или сравнении результатов нескольких обследований.

Как подключить тепловизор к монитору

Возможность прямого подключения зависит от конструкции конкретного прибора. Наличие USB Type-C само по себе не означает, что через этот разъем можно выводить живое тепловизионное изображение.

У VERDO Ti3103 отдельный видеовыход для прямой трансляции на монитор не заявлен. Сохраненные изображения можно перенести на компьютер, а уже с него вывести на большой экран или проектор.

Если нужна именно трансляция изображения в реальном времени, такую возможность нужно проверять в характеристиках тепловизора до покупки.

Как зарядить тепловизор

VERDO Ti3103 заряжается через USB Type-C. Состояние аккумулятора отображается на дисплее. После полной зарядки кабель рекомендуется отсоединить. Производитель также не рекомендует оставлять аккумулятор подключенным к зарядному устройству более 24 часов.

При длительном хранении прибор периодически подзаряжают. Если тепловизор используется только при плановых обследованиях раз в несколько месяцев, заряд лучше проверить еще до выезда на объект.

Сильно охлажденный прибор сразу ставить на зарядку не нужно. Сначала дайте ему адаптироваться к температуре помещения.

Эксплуатация тепловизора

Правильная эксплуатация тепловизора не ограничивается настройками меню. На результат влияют температура окружающей среды, состояние объектива, расстояние до объекта и свойства поверхности. Резкая смена условий тоже может сказаться на работе.

VERDO Ti3103 не рассчитан на погружение в воду или использование под дождем. При длительном хранении нужно следить за состоянием аккумулятора.

После работы объектив лучше закрыть и хранить прибор так, чтобы оптика не соприкасалась с твердыми или загрязненными поверхностями.

Частые ошибки

При использовании тепловизора даже опытные специалисты иногда допускают ошибки, которые искажают результаты измерений. Ниже перечислены наиболее частые из них.

• Оставить коэффициент 0,95 и больше его не менять. На многих матовых поверхностях результат будет приемлемым, но с блестящим металлом ситуация другая.
• Смотреть только на максимальную температуру. Самое горячее место в кадре не обязательно неисправно. Сначала сравните его с похожими узлами.
• Доверять цвету больше, чем числам. Красный участок показывает относительное распределение температуры, а не автоматически аварийный перегрев.
• Измерять маленькую деталь с большой дистанции. В этом случае ее температура смешивается с температурой фона.
• Пытаться измерять через стекло. На экране будет в первую очередь само стекло и отражения от него.
• Сразу подозревать неисправность тепловизора. Перед этим стоит проверить настройки, поверхность объекта, ракурс и условия съемки.

Краткая инструкция по работе с тепловизором

Если нужна короткая инструкция тепловизора перед обследованием, достаточно пройти этот чек-лист:

• Проверьте заряд аккумулятора и объектив.
• Включите прибор.
• Выберите температурный диапазон.
• Настройте коэффициент излучательной способности.
• Осмотрите объект целиком.
• Найдите температурные отличия.
• Сравните их с однотипными элементами.
• При необходимости измените дистанцию и угол наблюдения.
• Сохраните термограмму.
• После работы выключите прибор и при необходимости перенесите файлы на компьютер.

Освоить кнопки обычно несложно. Большинство ошибок появляется уже после того, как термограмма получена.

Тепловизор не говорит, почему нагрелся конкретный контакт, подшипник или участок трубы. Он показывает распределение температуры. Причину аномалии определяют с учетом конструкции оборудования, нагрузки и условий работы.

Вопросы и ответы

Как включить тепловизор?

На VERDO Ti3103 кнопку питания нужно удерживать более трех секунд. У других моделей порядок включения может отличаться.

Нужно ли настраивать тепловизор перед каждым измерением?

Полностью проходить все настройки каждый раз не нужно. Но при смене материала или ожидаемой температуры стоит проверить диапазон и коэффициент излучательной способности.

Что такое коэффициент излучательной способности?

Он показывает, насколько эффективно поверхность излучает собственную инфракрасную энергию. Чем ниже значение, тем заметнее на результат могут влиять отражения.

Почему тепловизор показывает холодное вместо горячего?

Причиной может быть неправильно выбранный коэффициент излучательной способности, отражение окружающей среды, слишком большая дистанция или свойства поверхности.

Как правильно измерять температуру металлической трубы?

Окрашенная или окисленная поверхность обычно удобнее для измерения. На блестящем металле нужно учитывать отражения и перепроверять результат под другим углом.

Как подключить тепловизор к компьютеру?

VERDO Ti3103 подключается через USB Type-C. Сохраненные материалы можно перенести на ПК и анализировать в программном обеспечении.

Как подключить тепловизор к монитору?

Прямое подключение возможно только у моделей с соответствующим видеовыходом или функцией трансляции. У VERDO Ti3103 отдельный видеовыход не заявлен.

Как отключить тепловизор?

Если прибор подключен к компьютеру, сначала завершите работу с файлами и корректно отсоедините USB-кабель. Если нужно полностью выключить тепловизор, удерживайте кнопку питания более трех секунд.

Как зарядить тепловизор?

VERDO Ti3103 заряжается через USB Type-C. Сильно охлажденный прибор сначала должен адаптироваться к температуре помещения.

Нужна ли установка тепловизоров?

Установка тепловизоров обычно относится к стационарным системам постоянного контроля. Ручные модели вроде VERDO Ti3103 рассчитаны прежде всего на переносные обследования и постоянного монтажа не требуют.

Нужно ли крепление для тепловизора?

Если прибор требуется зафиксировать в одном положении, например при повторных измерениях с одинакового ракурса, сначала нужно проверить конструкцию конкретной модели. Случайное универсальное крепление для тепловизора может перекрывать органы управления или ненадежно удерживать корпус.

Как включить дальномер на тепловизоре?

Сначала проверьте, предусмотрен ли дальномер в конкретной модели. У VERDO Ti3103 отдельного лазерного дальномера нет, поэтому включить такую функцию нельзя.
