Характеристики тепловизора: матрица, чувствительность, дальность и диапазон измерений

В характеристиках тепловизора легко зацепиться за самое заметное число. Матрица 256×192 выглядит убедительнее 120×90. Верхний предел +1000 °C кажется лучше +550 °C. NETD 40 мК воспринимается как однозначное преимущество перед 60 мК. Но на практике тепловизор приходится выбирать не по одной цифре.

Можно взять камеру с высоким разрешением и обнаружить, что небольшой контакт с нужного расстояния всё равно занимает несколько пикселей. Можно выбрать широкий диапазон измерений, которым ни разу не воспользоваться. А иногда две модели с разными матрицами дают почти одинаковый размер одного пикселя на объекте из-за разницы в оптике.

Технические характеристики тепловизоров работают именно в связке. Матрица отвечает за количество получаемой пространственной информации, NETD показывает способность различать небольшие температурные перепады, диапазон ограничивает измеряемые температуры, а FOV и IFOV связывают оптику с реальным расстоянием до объекта. К этому добавляются погрешность, коэффициент излучения, фокусировка, частота кадров и условия съёмки.

Какие параметры тепловизора смотреть в первую очередь

В паспорте может быть несколько десятков строк. Но основные характеристики тепловизора помещаются в относительно короткую таблицу.

Самая частая ошибка здесь очевидна: параметры начинают сравнивать по отдельности.

Например, высокая матрица сама по себе ещё не отвечает на вопрос, получится ли измерить маленькую клемму с трёх метров. Для этого понадобится знать угол обзора или IFOV.

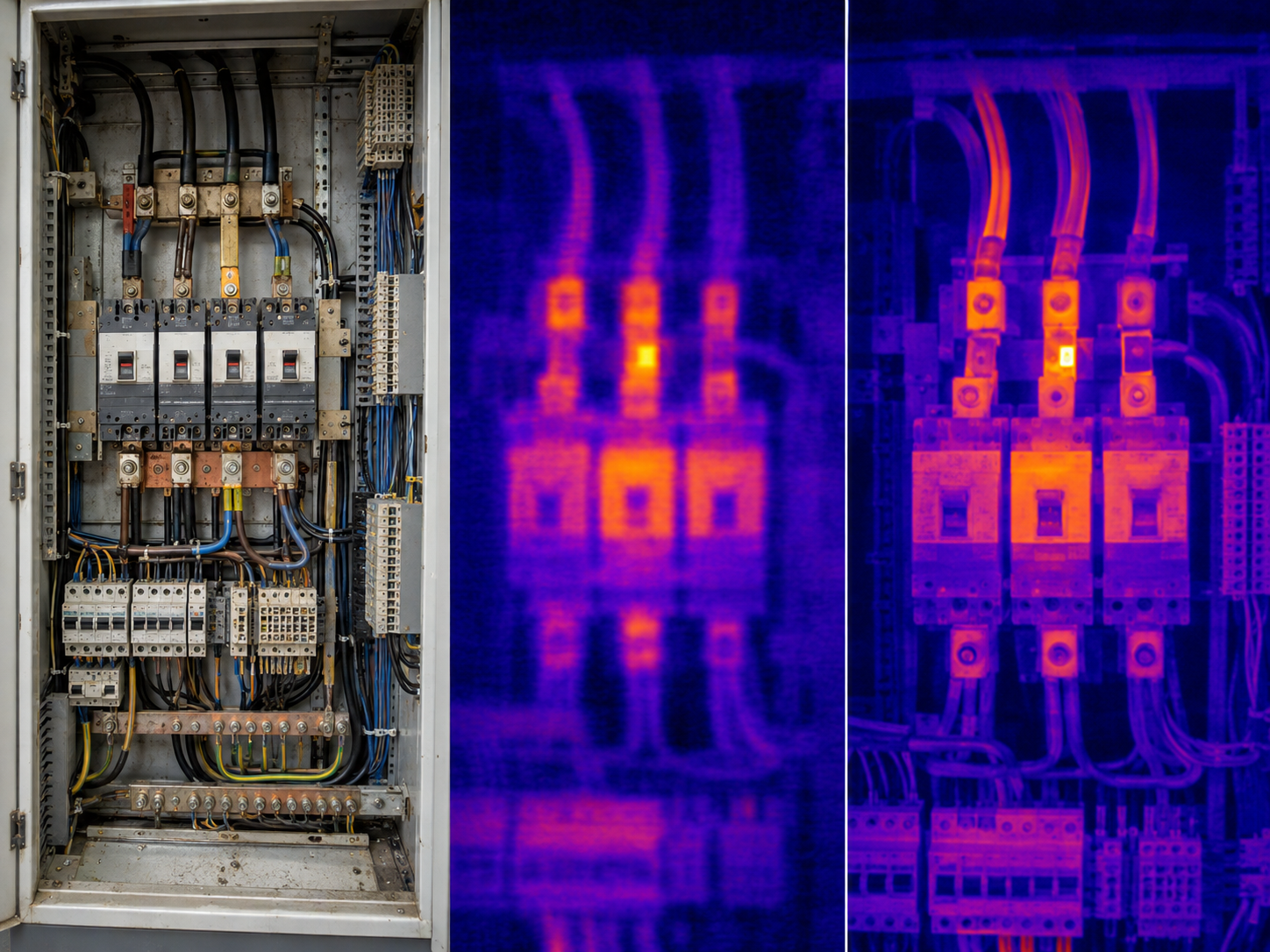

Разрешение матрицы тепловизора: больше пикселей не всегда означает одно и то же

ИК-детектор разбивает наблюдаемую сцену на отдельные элементы. Матрица 120×90 содержит 10 800 пикселей. У 160×120 их уже 19 200, у 256×192 количество возрастает до 49 152.

При сопоставимой оптике более высокое разрешение матрицы тепловизора позволяет получить больше информации о сцене. Особенно заметна разница на небольших контактах, элементах электроники, узлах механизмов и других деталях, которые занимают малую часть кадра.

На практике разрешение особенно заметно, когда нужно рассмотреть:

• небольшое контактное соединение;
• отдельную клемму в электрощите;
• компонент электронной платы;
• подшипниковый узел или небольшой участок механизма;
• локальную аномалию на большой поверхности.

Например, у VERDO Ti3103 установлена ИК-матрица 120×90, поле зрения составляет 26×19°, а IFOV 3,78 мрад. У Ti3104 матрица уже 160×120 при FOV 35×27° и IFOV 3,82 мрад. У Ti3105 разрешение возрастает до 256×192, но одновременно поле зрения становится шире, 56×42°, а IFOV остаётся около 3,82 мрад.

Это хороший пример того, почему нельзя смотреть только на число пикселей. Старшая матрица в данном случае позволяет охватить большую область с близким угловым размером одного пикселя. Для одной задачи широкий кадр будет плюсом, а при обследовании очень маленького удалённого объекта главным параметром станет IFOV.

Какие матрицы тепловизоров встречаются в портативных приборах

В ручных диагностических камерах обычно применяются неохлаждаемые микроболометрические детекторы. Охлаждаемые системы относятся уже к другому классу оборудования и используются в более специализированных задачах.

Пользователю при выборе портативной камеры гораздо полезнее смотреть на реальное ИК-разрешение, чем на громкое название технологии.

И ещё один момент: разрешение экрана и разрешение ИК-матрицы не одно и то же. Дисплей 640×480 не делает матрицу 640×480. Цифровой зум тоже не добавляет новых измерительных пикселей: изображение становится крупнее визуально, но количество исходной информации остаётся прежним.

Ориентировочно матрицы можно сравнивать так:

Это не нормативная таблица. Один и тот же объект можно успешно обследовать разными камерами, если правильно подобрать дистанцию.

Чувствительность тепловизора: что показывает NETD

NETD расшифровывается как Noise Equivalent Temperature Difference. По-русски это эквивалентная шуму разность температур. Параметр описывает минимальный температурный перепад, который система способна выделить на фоне собственного шума при заданных условиях испытания.

Обычно значение приводят в милликельвинах. Здесь меньше означает лучше.
50 мК соответствуют разнице температур 0,05 К, которая численно равна 0,05 °C. Но это не означает, что тепловизор измеряет абсолютную температуру с погрешностью ±0,05 °C. NETD и погрешность отвечают на разные вопросы.

Камера может хорошо увидеть слабую неоднородность нагрева и при этом иметь паспортную погрешность в несколько градусов. Противоречия в этом нет.

Интересный пример дают те же VERDO Ti3103, Ti3104 и Ti3105. У них различается разрешение матриц, но заявленная температурная чувствительность составляет 50 мК. То есть увеличение числа пикселей не означает автоматического улучшения NETD.

Можно ли сравнивать NETD напрямую

С осторожностью. Температурная чувствительность тепловизоров зависит не только от самого детектора. На результат могут влиять объектив, температура объекта, настройки системы и методика испытаний.

Значение 30 мК действительно выглядит лучше 50 мК, но корректно сравнивать такие цифры только при близких условиях измерения.

Низкий NETD особенно полезен, когда нужно заметить небольшую разницу температур:

• тепловые мосты в ограждающих конструкциях;
• слабый локальный нагрев электрического соединения;
• неравномерный прогрев поверхности;
• участки возможного увлажнения;
• небольшие изменения температуры на соседних элементах.

Если контакт нагрет на десятки градусов сильнее окружающих деталей, его обычно видно и без очень низкого NETD. Гораздо интереснее этот параметр становится там, где перепад небольшой.

Диапазон тепловизора: какие температуры он действительно измеряет

Запись −20…+550 °C означает диапазон измерения температуры объектов. Это не допустимая температура окружающей среды. Камера может измерять сильно нагретую поверхность с безопасного расстояния, хотя её собственная электроника рассчитана на работу при совершенно других температурах.

При сравнении моделей стоит отдельно проверить:

• нижнюю границу измеряемой температуры;
• верхний предел диапазона;
• наличие нескольких измерительных поддиапазонов;
• рабочую температуру самого прибора;
• условия, при которых заявлена погрешность.

Камера может измерять поверхность при +500 °C с безопасного расстояния, но это не означает, что её корпус рассчитан на работу в среде с такой температурой. Например, у VERDO Ti3103, Ti3104 и Ti3105 диапазон тепловизора составляет от −20 до +550 °C. При этом модели заметно различаются разрешением и углом обзора. Хороший пример того, что широкий температурный диапазон вовсе не обязан быть главным различием между камерами.

Чем шире диапазон, тем лучше?

Нет. Для тёплого пола, ограждающих конструкций или большинства электрических шкафов предел +1200 °C практически ничего не добавит. А при обследовании печей, нагретых заготовок или высокотемпературных технологических процессов он уже может стать обязательным.

Есть ещё один нюанс: если камера позволяет вручную выбирать измерительный диапазон, его желательно подбирать под реальную температуру объекта. Слишком низкий диапазон приведёт к насыщению сигнала. Чрезмерно высокий диапазон у некоторых систем может снижать чувствительность.

Отдельно существует температурная шкала изображения. Именно её границы сильно влияют на визуальный контраст термограммы, поэтому измерительный диапазон камеры и span отображения лучше не смешивать.

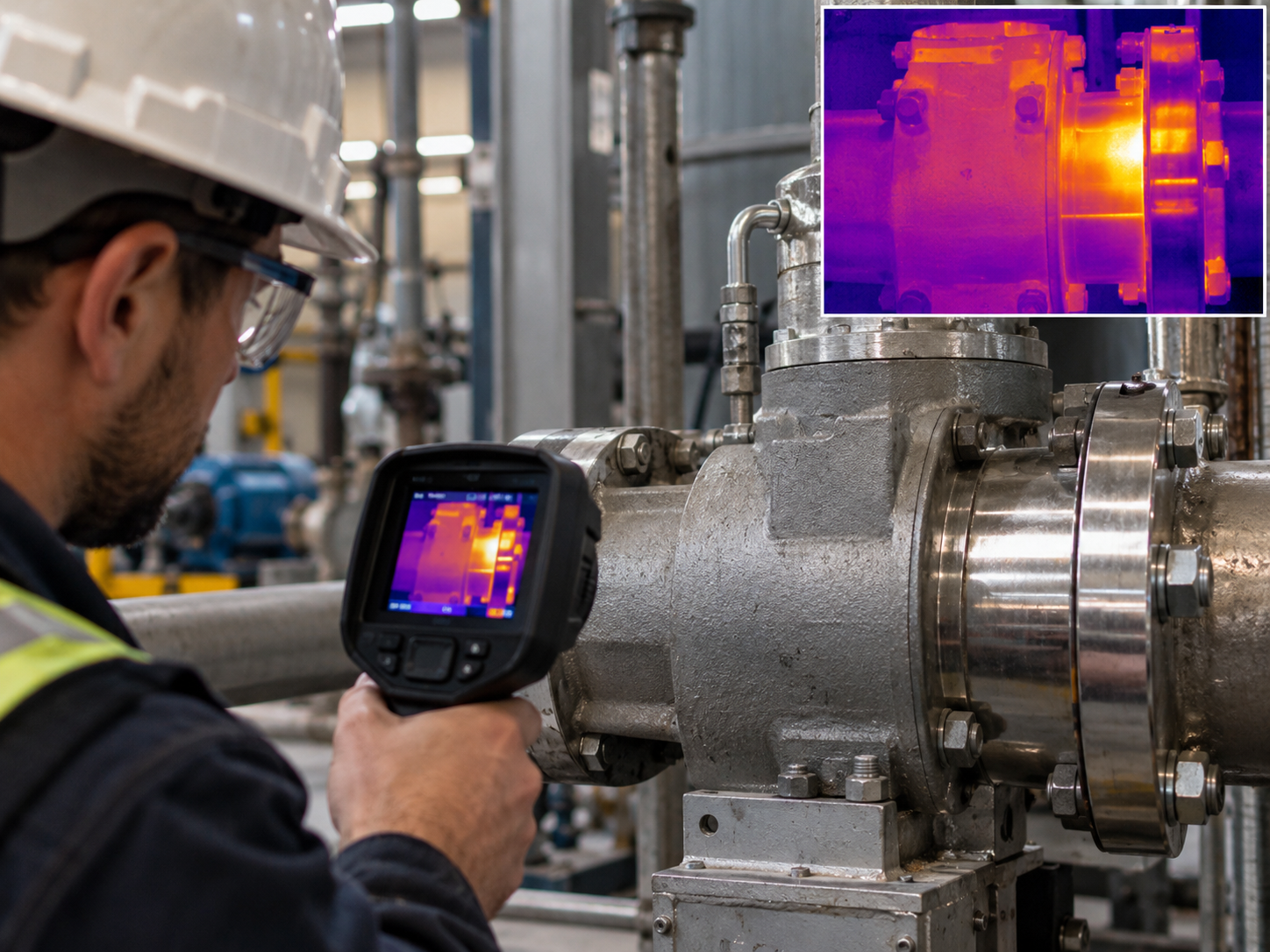

Коэффициент излучения для тепловизора: откуда берутся ложные горячие пятна

Тепловизор оценивает температуру по инфракрасному излучению, которое приходит к детектору от наблюдаемой поверхности. Но поверхности ведут себя по-разному.

Коэффициент излучения, или emissivity, показывает, насколько эффективно материал излучает ИК-энергию по сравнению с идеальным чёрным телом.

Матовая краска, штукатурка и многие неметаллические материалы обычно имеют сравнительно высокую излучательную способность. С полированным металлом сложнее. Блестящая поверхность может отражать человека, нагретое оборудование, окно или другой объект вне кадра. На термограмме появляется пятно, которое выглядит вполне убедительно, хотя реального локального перегрева в этом месте нет.

Проблема не всегда решается простым вводом другого ε. При количественном измерении поверхности с низкой излучательной способностью приходится учитывать и отражённое излучение.

Если условия позволяют, на интересующей зоне иногда создают участок с известной высокой emissivity, например с помощью подходящей матовой ленты или покрытия.

В VERDO Ti3103 коэффициент излучения регулируется, что как раз полезно при переходе между поверхностями с разными свойствами. На практике это настройка измерения, а не способ «сделать картинку красивее».

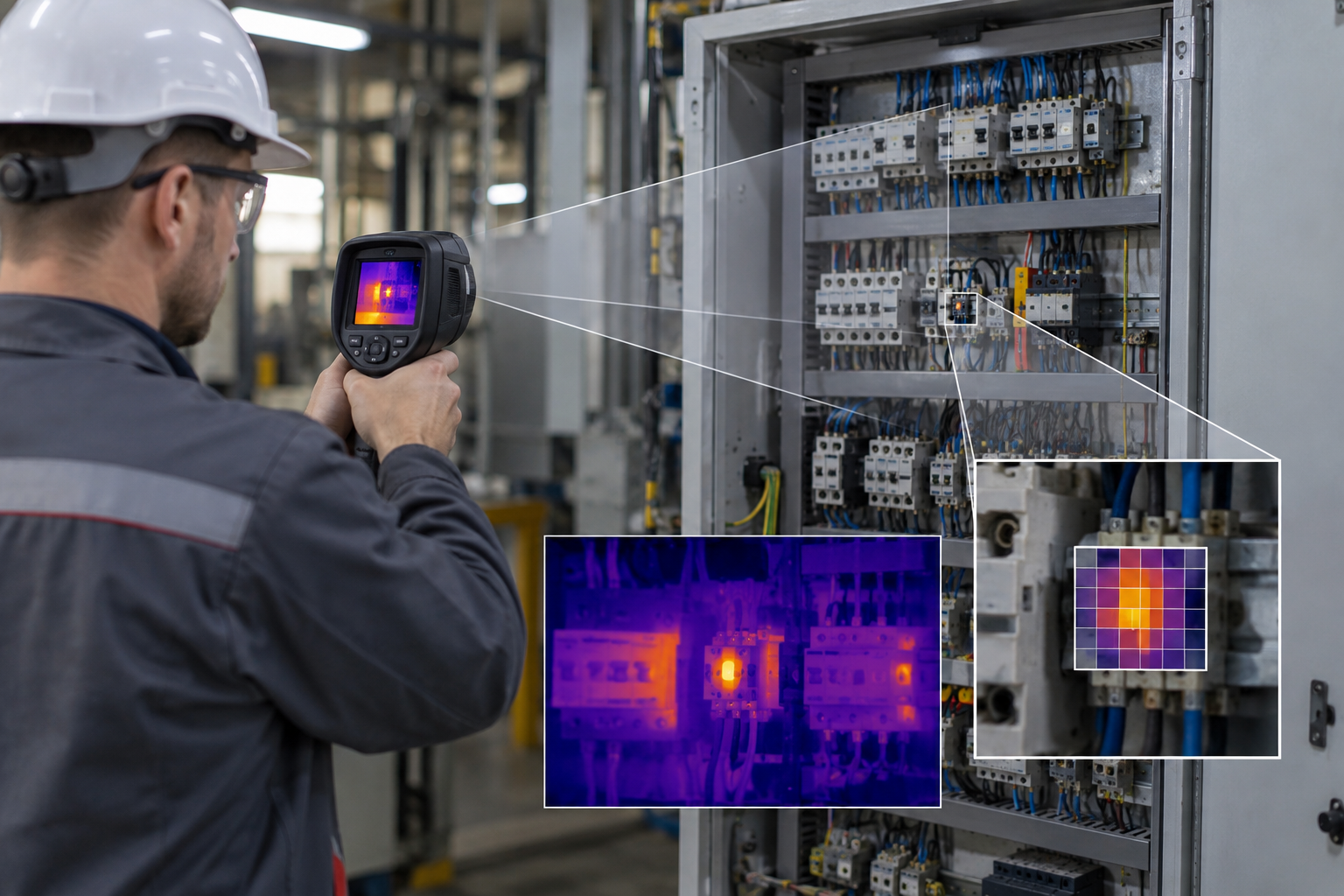

Дальность тепловизора: почему одного расстояния в метрах не существует

Запрос «дальность тепловизора» часто подразумевает один конкретный ответ: 10, 30, 50 или 100 метров. С диагностическими камерами всё сложнее.

Крупный горячий объект можно увидеть очень далеко. Но обнаружить его присутствие, понять форму нагретой зоны и получить надёжную температуру маленькой детали с той же дистанции не одно и то же.

Условно можно разделить три задачи.

• Обнаружение. Означает, что на термограмме заметна тепловая аномалия.
• Распознавание. Требует уже большего количества пространственной информации. Нужно понять, какой объект нагрет или какая его часть отличается по температуре.
• Количественное измерение. Предъявляет более жёсткие требования. Интересующая область должна занимать достаточно большую часть матрицы, иначе в результат начинают попадать соседние поверхности.

По этой причине универсальная максимальная дальность тепловизора для технической диагностики обычно не имеет большого практического смысла. Пятьдесят метров до фасада здания и пятьдесят метров до клеммы шириной 15 мм представляют совершенно разные измерительные задачи.

Как расстояние до объекта связано с IFOV

IFOV, или Instantaneous Field of View, показывает угловой участок сцены, соответствующий примерно одному элементу матрицы. Параметр обычно указывают в миллирадианах.

Если IFOV уже известен, приблизительный размер участка можно посчитать так:

Размер одного пикселя на объекте ≈ IFOV, мрад / 1000 × расстояние, м

Возьмём VERDO Ti3103 с IFOV 3,78 мрад. На расстоянии 1 м один пиксель соответствует участку примерно 3,8 мм. На расстоянии 2 м это уже около 7,6 мм. На расстоянии 5 м получится примерно 18,9 мм.

Это ещё не минимальный размер объекта, температуру которого можно уверенно измерить. Один пиксель слишком мал для надёжного количественного результата.

IFOV и MFOV нельзя смешивать

IFOV описывает пространственное разрешение одного элемента матрицы.

MFOV, Measurement Field of View, относится уже к области, которая должна быть заполнена измеряемым объектом, чтобы камера корректно рассчитала его температуру.

В практических оценках нередко используют запас примерно 3×3 пикселя, но это не универсальный стандарт всех тепловизоров. Если производитель указывает собственное MFOV, spot size ratio или требования к размеру измерительной области, приоритет остаётся за документацией камеры.

Вернёмся к примеру с Ti3103. При IFOV 3,78 мрад с двух метров один пиксель соответствует примерно 7,6 мм. Если условно взять ориентир 3×3 пикселя, линейный размер однородной зоны должен быть уже около 23 мм. Клемма шириной 10 мм в такую область не вписывается.

Что делать? Сократить расстояние, выбрать другую оптику или подобрать систему с меньшим IFOV. Именно так стоит оценивать связку «тепловизор и расстояние», а не искать одну универсальную цифру максимальной дальности.

Как приблизительно получить IFOV из FOV

Если производитель IFOV не приводит, его можно грубо оценить через угол обзора и разрешение:

IFOV, мрад ≈ FOV, ° × 17,45 / количество пикселей в соответствующем направлении

Например, при горизонтальном FOV 45° и матрице шириной 320 пикселей:
45 × 17,45 / 320 ≈ 2,45 мрад. С двух метров это примерно 4,9 мм на один пиксель.

Такой расчёт удобен при первичном сравнении камер. Если паспорт содержит готовое значение IFOV, лучше использовать именно его.

Фокусное расстояние объектива тепловизора, FOV и фокусировка

Фокусное расстояние объектива связано с углом обзора. При одной и той же матрице короткофокусная оптика обычно даёт более широкое поле зрения. Это удобно, когда приходится работать в помещении, с фасадом, крупным электрощитом или другим объектом, который хочется целиком поместить в кадр.

Более длиннофокусный объектив сужает FOV. Зато небольшая удалённая деталь занимает большую часть изображения. В обычной фотографии это влияет прежде всего на композицию. В термографии выбор объектива дополнительно определяет, сколько измерительных элементов матрицы придётся на нужную зону.

Здесь снова хорошо видна связь параметров. VERDO Ti3105 имеет матрицу 256×192 и широкий FOV 56×42°. У Ti3103 угол составляет 26×19° при разрешении 120×90. При этом IFOV у них близок. Старшая камера получает более широкую сцену без резкого ухудшения углового размера одного пикселя.

Минимальная дистанция фокусировки

Дальность обсуждают постоянно, а слишком маленькое расстояние иногда забывают. При работе с электронной платой или компактным механическим узлом возникает желание поднести камеру как можно ближе. Но объектив имеет минимальную дистанцию фокусировки.

Если перейти эту границу, края компонентов становятся размытыми. Соседние температурные зоны начинают смешиваться, и оценивать мелкие детали становится сложнее. Для электроники этот параметр может оказаться не менее полезным, чем дальность.

Частота кадров и размер тепловизора

Частота кадров показывает, сколько раз в секунду тепловизор обновляет изображение. В характеристиках её указывают в герцах: 9 Гц означает примерно 9 кадров в секунду, 25 Гц — 25 кадров.

Этот параметр не увеличивает разрешение матрицы, не снижает NETD и сам по себе не делает измерение температуры точнее. Зато заметно влияет на то, насколько удобно наблюдать за объектом в движении и перемещать сам тепловизор.

При статичном обследовании стены, трубопровода или неподвижного электрощита высокая частота обычно не критична. Камера может обновлять изображение относительно медленно, но этого всё равно хватает, чтобы спокойно рассмотреть распределение температур.

Совсем иначе ощущается работа во время обхода оборудования. Если специалист идёт вдоль ряда шкафов, переводит камеру с одного узла на другой или наблюдает вращающийся механизм, при низкой частоте изображение может заметно запаздывать и выглядеть менее плавным при движении.

Условно ориентироваться можно так:

• 9 Гц может быть достаточно для неспешных обследований неподвижных объектов;
• 20–30 Гц дают более плавное изображение при ручной работе и обходах;
• 50–60 Гц и выше особенно полезны при движущихся объектах и быстро меняющихся тепловых процессах.

Но выбирать тепловизор только по максимальной частоте кадров тоже не стоит. Для строительной диагностики, например, NETD и широкий угол обзора могут оказаться намного важнее перехода с 25 на 50 Гц.

Высокая частота особенно полезна, если предстоит:

• обследовать движущиеся механизмы;
• быстро переводить камеру между контрольными точками;
• наблюдать изменение температуры во времени;
• контролировать кратковременные тепловые процессы.

Например, VERDO Ti3103, Ti3104 и Ti3105 работают с частотой обновления 25 Гц. Такой показатель подходит для обычных обходов оборудования и ручной диагностики, где объект не меняется за доли секунды.

Размер тепловизора тоже не говорит напрямую о качестве термограммы. Большой корпус не гарантирует более высокое разрешение. Зато габариты, масса и хват начинают ощущаться после нескольких часов обхода производства. Значение имеют расположение кнопок, читаемость дисплея и возможность уверенно удерживать прибор одной рукой.

Красочная термограмма не говорит о качестве камеры

Один и тот же объект можно сделать визуально спокойным или почти аварийно-красным, просто изменив температурную шкалу и палитру. Цвет сам по себе ничего не доказывает.

Если весь рабочий диапазон термограммы занимает всего несколько градусов, автоматическая настройка способна растянуть этот небольшой перепад на всю палитру. В результате различие выглядит намного драматичнее, чем есть на самом деле.

При просмотре термограммы полезнее сначала проверить:

• минимальную и максимальную температуру шкалы;
• значения в измерительных точках;
• одинаковы ли настройки при сравнении двух снимков;
• не попало ли в кадр отражение от поверхности с низкой emissivity;
• находится ли интересующая область в фокусе.

Именно поэтому сравнивать тепловизоры по красивым фотографиям экранов из рекламы почти бессмысленно.

Нужны исходные характеристики: разрешение, NETD, FOV, IFOV, диапазон измерений и погрешность. А дальше уже смотрят, соответствуют ли они конкретному объекту и рабочей дистанции.

Поверка и метрологический статус

Тепловизор нередко используют просто как диагностический инструмент: сравнить одинаковые узлы, найти перегретое соединение, увидеть участок теплопотерь. Но иногда численное значение температуры становится частью официального результата измерений.

В этом случае нужно заранее определить, какие требования действуют именно в вашей процедуре. Если измерения относятся к области, где требуется применение утверждённого типа средства измерений и действующая поверка, одной функции отображения температуры недостаточно.

Калибровка и поверка не взаимозаменяемы автоматически. Нужная процедура определяется областью применения и требованиями к измерениям.

Например, VERDO Ti3103, Ti3104 и Ti3105 с номером Госреестра СИ 97434-26. Это полезная характеристика при подборе, но перед применением в конкретной регламентированной процедуре всё равно нужно проверить исполнение прибора, статус поверки и требования используемой методики.

Какие параметры важнее в разных задачах

Универсального набора «идеальных» характеристик нет.

Поэтому камера с пределом +550 °C вполне может оказаться полезнее модели до +1000 °C, если первая лучше подходит по пространственному разрешению и углу обзора.

И наоборот. Для горячего технологического объекта даже отличная матрица мало поможет, если реальная температура выходит за пределы измерительного диапазона.

Чек-лист: как сравнить характеристики тепловизора перед покупкой

До открытия двух карточек товаров полезно сначала описать собственную задачу. Иначе сравнение быстро сводится к тому, у какой камеры больше пикселей, выше температурный предел или длиннее список функций.

Лучше заранее записать размер самой маленькой интересующей детали, примерное расстояние до неё и диапазон температур. Уже этих трёх данных хватает, чтобы отсеять часть неподходящих моделей.

• Определите самый маленький объект, температуру которого действительно нужно измерять. Не шкаф целиком, а клемму, разъём, подшипниковый узел или другой интересующий участок.
• Оцените реальное расстояние до него. Особенно это критично там, где нельзя безопасно подойти вплотную.
• Разделите задачи обнаружения и измерения. Увидеть горячую точку проще, чем получить надёжное значение её температуры.
• Подберите нужный температурный диапазон с разумным запасом.
• Если предстоит искать слабые перепады, сравните NETD.
• Посмотрите одновременно на матрицу, FOV и IFOV.
• Проверьте минимальную дистанцию фокусировки, если предстоит работать с небольшими деталями.
• Уточните паспортную погрешность и условия, при которых она заявлена.
• Проверьте возможность настройки emissivity и других параметров измерения.
• Для регламентированных работ заранее определите требования к метрологическому статусу и поверке.
• Оцените частоту кадров с учётом характера работы. Для неподвижных объектов она менее критична, чем при обходах и наблюдении динамических процессов.
• Уже после этого сравнивайте память, интерфейсы, Wi-Fi, палитры, цифровой зум и остальные дополнительные функции.

После такого отбора обычно остаются уже не десятки похожих камер, а несколько действительно подходящих вариантов.

И здесь имеет смысл сравнивать модели комплексно. Камера с меньшей матрицей может оказаться удобнее из-за более подходящего FOV, а модель с меньшим температурным диапазоном лучше соответствовать реальным объектам и рабочей дистанции. Паспортные цифры начинают что-то значить только тогда, когда привязаны к конкретной задаче.

Что в итоге смотреть в паспорте

Одной главной характеристики у тепловизора нет.

Разрешение матрицы определяет количество пространственной информации. NETD показывает температурную чувствительность. Диапазон задаёт границы измеряемых температур. FOV и IFOV связывают оптику с размером объекта и расстоянием.

Погрешность отвечает уже за численное значение температуры, а emissivity и отражённое излучение способны заметно повлиять на результат даже у хорошей камеры.

Перед сравнением моделей достаточно начать с трёх вопросов: что именно предстоит измерять, какого размера этот объект и насколько далеко от него придётся находиться.

После этого характеристики тепловизора перестают быть набором цифр и начинают действительно помогать при выборе.

Частые вопросы

Чем выше разрешение матрицы, тем лучше тепловизор?

При одинаковой оптике большее разрешение обычно даёт больше пространственной информации. Но если FOV тоже меняется, одного количества пикселей недостаточно. Именно поэтому полезно смотреть на IFOV.

Какая чувствительность тепловизора считается хорошей?

Чем ниже NETD, тем слабее температурный перепад способна различить система. Сравнивать значения лучше при сопоставимых условиях испытания. NETD не является погрешностью измерения температуры.

На каком расстоянии работает тепловизор?

Фиксированного значения нет. Тепловизор может обнаружить крупный горячий объект значительно дальше, чем достоверно измерить маленькую клемму. Реальная рабочая дистанция определяется размером цели, матрицей, FOV, IFOV и задачей обследования.

Как определить минимальный размер измеряемой зоны?

Если известен IFOV, сначала можно оценить размер одного пикселя на нужной дистанции:
размер ≈ IFOV / 1000 × расстояние
После этого нужно учесть требования камеры к измерительной области. Ориентир 3×3 пикселя годится только как предварительная оценка, а не как универсальное правило.

Какой диапазон измерений нужен?

Тот, который перекрывает реальные температуры объекта. Огромный запас вверх не делает тепловизор автоматически лучше. При обследовании зданий или электроустановок важнее могут оказаться NETD, IFOV и разрешение.

Что важнее: NETD или разрешение?

Они решают разные проблемы. Разрешение связано с пространственной детализацией. NETD показывает способность камеры различать слабые температурные перепады. Маленький объект и слабая аномалия требуют разных характеристик.
