Что такое тепловизор и как он работает

Тепловизор — прибор, который регистрирует собственное тепловое излучение объектов и переводит его в видимое изображение, где цветом закодирована температура поверхности. Встречаются и другие названия — тепловизионная камера, ИК-камера, инфракрасный сканер. Это синонимы одного класса приборов.

Принцип известен давно: любой объект с температурой выше абсолютного нуля излучает энергию в инфракрасном диапазоне. Тепловизор не создаёт изображение сам - он регистрирует инфракрасное излучение объекта и преобразует его в изображение, понятное человеку.

Что показывает тепловизор и что он делает

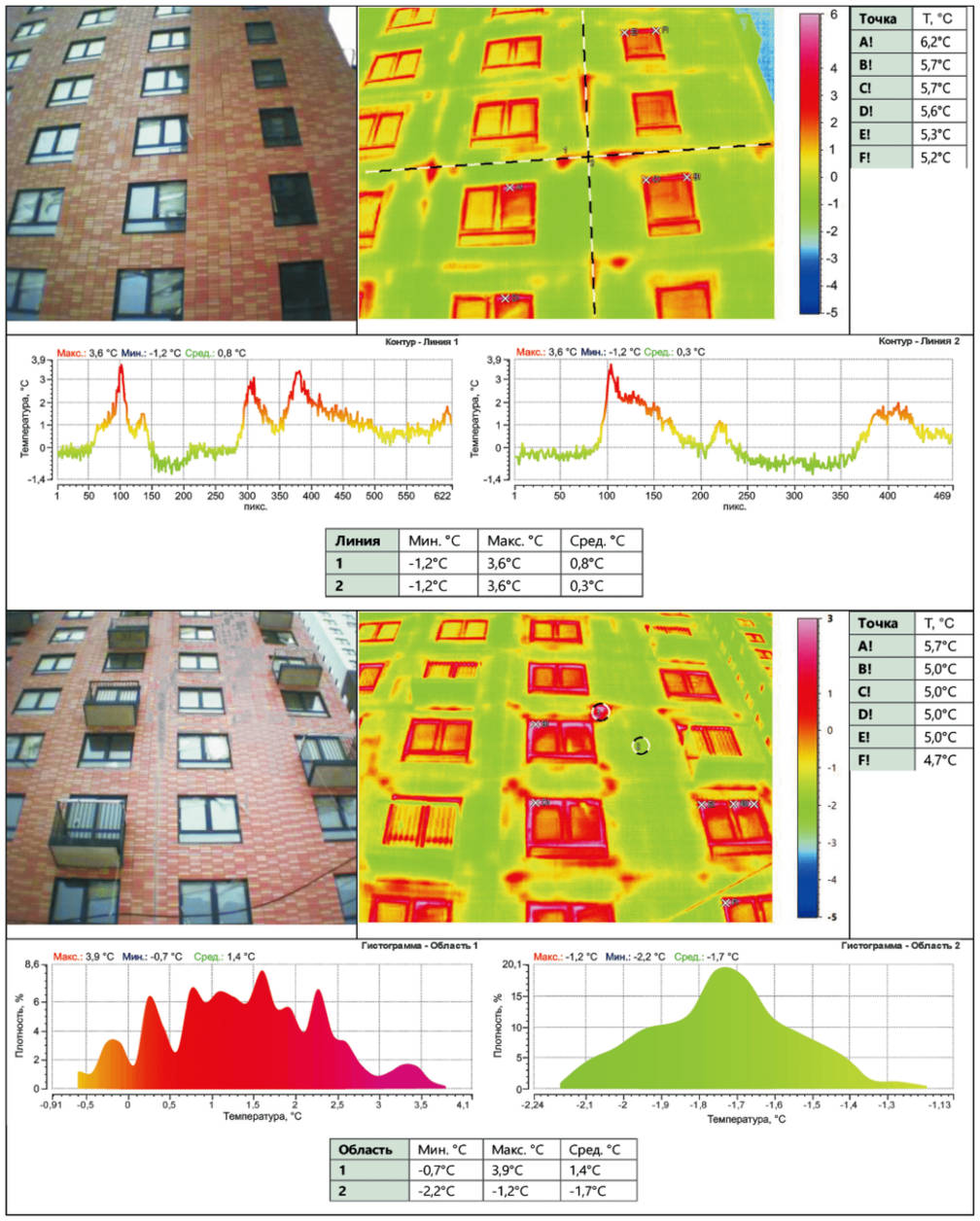

Прибор показывает распределение температуры по поверхности объекта в виде термограммы — цветной карты, где каждый пиксель соответствует измеренному значению. Это не фотография в обычном смысле, а массив температурных данных, отрисованный палитрой цветов.

Тепловизор решает сразу несколько задач: фиксирует тепловую картину сцены, определяет температуру в конкретных точках — максимум, минимум, центр кадра — и сохраняет результат для последующего анализа. На вопрос «что делает тепловизор» правильнее отвечать не «снимает», а «измеряет и визуализирует».

Что видно в тепловизор на практике

Тепловизор отображает не форму или цвет предметов, а различия температур их поверхности. Именно поэтому на термограмме хорошо заметны перегретые, охлаждённые или неравномерно прогретые участки. Прибор не показывает то, что находится за стеной — миф о «рентгеновском зрении» тепловизоров не имеет отношения к физике их работы. Зато хорошо видны перегретый контакт в щите, мостик холода у оконного примыкания, утечка теплоносителя под стяжкой, неравномерный прогрев двигателя или подшипника. Косвенно по нагреву поверхности можно судить и о скрытых процессах — например, протечке трубы за облицовкой.

Принцип действия тепловизора

В основе работы лежит преобразование теплового излучения в электрический сигнал, а затем в цифровое изображение. Излучение от объекта проходит через объектив — для ИК-диапазона используются линзы из германия, обычное стекло такие волны не пропускает — и попадает на матрицу детекторов.

Матрица — это микроболометрическая решетка из тысяч чувствительных элементов. Каждый элемент при попадании на него ИК-излучения немного меняет электрическое сопротивление. Процессор считывает эти изменения по всей матрице, рассчитывает температуру каждой точки с учетом заданного коэффициента излучательной способности поверхности и формирует кадр. Цикл от приема излучения до отображения на экране занимает доли секунды, поэтому изображение обновляется почти в реальном времени — у портативных моделей обычно с частотой до 25 Гц.

Коэффициент излучательной способности (emissivity) часто недооценивают. Окрашенная стена и полированный металл при одинаковой реальной температуре дадут разные показания, если не скорректировать этот параметр в настройках. Без учета этой особенности легко получить ошибочные выводы, особенно на блестящих или зеркальных поверхностях.

В каком спектре и диапазоне работают тепловизоры

Работоспособность тепловизора определяется не только принципом его действия, но и техническими характеристиками. От спектрального диапазона, диапазона измеряемых температур и конструкции прибора зависит, насколько точно он сможет обнаружить и отобразить температурные аномалии.

Инфракрасное излучение и длины волн

Тепловизоры работают в инфракрасном излучении, точнее — в его длинноволновой части. Большинство портативных моделей чувствительны к спектральному диапазону от 8 до 14 мкм (LWIR, длинноволновый ИК). Выбор не случаен: согласно закону смещения Вина, тепловое излучение объектов с температурой около 0...100°C — то есть большинства предметов, зданий и оборудования в обычных условиях эксплуатации — имеет максимум интенсивности именно в этом диапазоне длин волн. На вопрос «тепловизоры в каком спектре» инженеры отвечают конкретно: 8–14 мкм, дальний ИК.

Диапазон, в котором прибор измеряет температуру, — отдельная характеристика, не связанная напрямую со спектральным диапазоном. У портативных моделей он обычно составляет от -20°C до +550°C, иногда с расширением для промышленных задач — металлургии, литейного производства. Диапазон часто разбит на поддиапазоны с разной погрешностью: точность на разных температурных участках обеспечивается разными алгоритмами обработки сигнала.

Устройство тепловизора

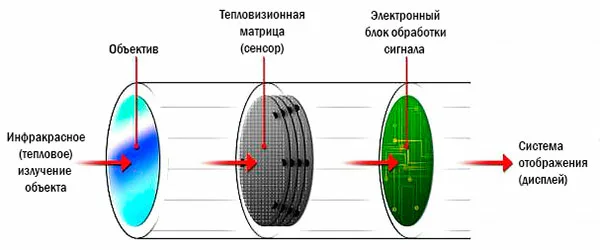

В корпусе размещены:

• германиевый объектив, пропускающий ИК-излучение к матрице;
• микроболометрическая матрица;
• процессор обработки данных;
• цветной ЖК-дисплей для вывода термограммы и числовых значений;
• камера видимого диапазона для совмещения изображений;
• аккумулятор или элементы питания;
• интерфейсы USB и слот для карты памяти.

Матрицы делятся на охлаждаемые и неохлаждаемые. Охлаждаемые дают более высокую чувствительность, но это дорогая и громоздкая техника для специализированных задач. Неохлаждаемые микроболометрические матрицы на основе оксида ванадия — стандарт для портативных моделей: компактны и достаточны по точности для большинства практических задач.

Разрешение матрицы и порог температурной чувствительности (NETD) растут вместе с классом прибора. На практике это хорошо видно на современных портативных моделях, например серии Verdo Ti3000. У модели Ti3102 — матрица 33×33 пикселя и чувствительность около 0,15°C, у старших моделей — вплоть до 256×192 пикселей и 0,05°C. Чем выше оба параметра, тем мельче деталь на поверхности, которую можно различить, и тем меньшую разницу температур прибор фиксирует как реальную аномалию, а не шум матрицы.

Тепловизор: цвета и как формируется термограмма

Изображение, которое выдает прибор, — не «настоящий» цветной снимок, а псевдоцветная карта, где палитра присваивает оттенок каждому диапазону температур. В большинстве популярных палитр более горячие области отображаются светлыми, желтыми, красными или белыми оттенками, а холодные — синими, фиолетовыми или черными. Конкретная цветовая схема зависит от выбранной палитры.

Портативные тепловизоры обычно предлагают на выбор от 4 до 5 палитр. Для диагностики электрощита удобнее контрастная палитра, для поиска объекта на холодном фоне — палитра с акцентом на горячие тона. Многие приборы дополнительно поддерживают режим слияния теплового и видимого изображения с регулируемой прозрачностью — это упрощает привязку аномалии к конкретному элементу конструкции.

Использование тепловизора: где применяют

Тепловизоры используют везде, где по распределению температуры можно оценить состояние объекта, обнаружить скрытые дефекты или предотвратить неисправность оборудования. Благодаря бесконтактному принципу измерения прибор позволяет быстро выявить проблемные участки без разборки конструкций и остановки оборудования.

Тепловизоры применяют в самых разных сферах:

• энергоаудит зданий — поиск мостиков холода, оценка качества теплоизоляции, обследование окон, дверей, кровли и фундамента;

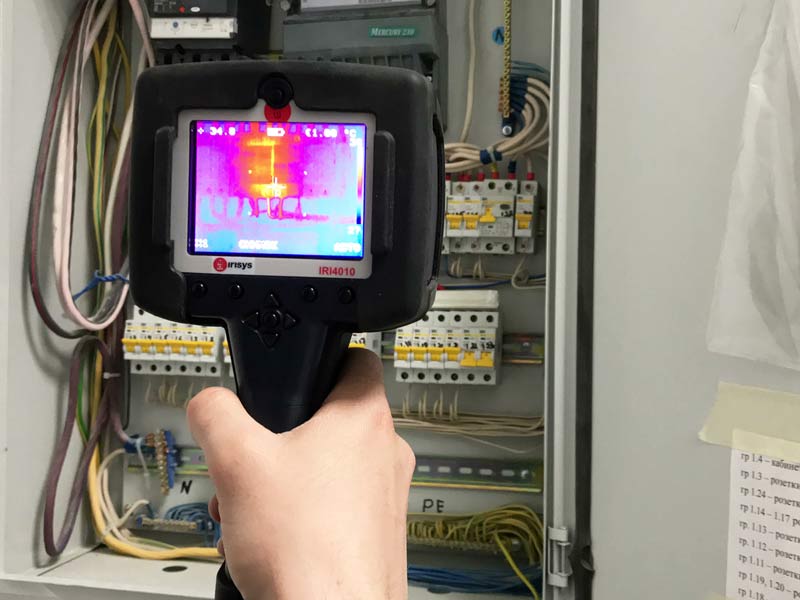

• электротехническая диагностика — выявление перегрева контактов в распределительных щитах, кабельных линиях и электрических соединениях до возникновения аварийной ситуации;
• промышленный контроль — диагностика подшипников, электродвигателей, трубопроводов, теплообменников и другого технологического оборудования;
• поиск скрытых коммуникаций — обнаружение труб теплого пола, систем отопления, мест утечки теплоносителя и других инженерных коммуникаций;
• бытовые и автомобильные задачи — проверка радиаторов отопления, электропроводки под нагрузкой, системы охлаждения двигателя и других узлов, где важно контролировать температуру.

Что влияет на точность измерения

Заявленная погрешность тепловизора — паспортная характеристика в стандартных условиях. На практике результат зависит и от внешних факторов: коэффициента излучательной способности материала, отраженного фонового излучения, расстояния до объекта, влажности воздуха. Без корректной настройки даже точная матрица даст смещенный результат. При ответственных измерениях важна не только модель прибора, но и правильная методика проведения измерений. Если прибор внесен в Государственный реестр средств измерений и проходит поверку, результаты можно использовать для документального подтверждения измерений. К таким приборам относится, например, серия Verdo Ti3000.

Точность тепловизионного обследования зависит не только от характеристик прибора, но и от правильной настройки и методики измерений.

Итог

Тепловизор переводит невидимое тепловое излучение объекта в термограмму — цветную карту, где каждый пиксель соответствует измеренной температуре. Принцип неизменен для любой модели: микроболометрическая матрица улавливает ИК-излучение в диапазоне 8–14 мкм, процессор пересчитывает сигнал в температуру каждой точки и формирует кадр в реальном времени. Основные различия между моделями заключаются в диапазоне измеряемых температур, разрешении матрицы и температурной чувствительности. Именно эти параметры определяют, насколько точно прибор сможет обнаружить даже небольшие температурные аномалии.
