Дорожные рейки и курвиметры: как выбрать

Дорожная рейка и курвиметр решают разные измерительные задачи, но оба инструмента используют при измерениях на дорогах, площадках и других объектах.

Рейкой проверяют ровность поверхности и определяют просветы между покрытием и опорной гранью инструмента. Дорожный курвиметр (или дорожное колесо) работает иначе: его колесо прокатывают по поверхности, чтобы измерить пройденное расстояние.

На первый взгляд выбор несложный. У рейки можно посмотреть длину, у курвиметра — диапазон измерения. Но для работы этого недостаточно. Имеют значение конструкция, точностные характеристики, условия эксплуатации и методика, по которой предстоит проводить контроль.

Разберемся, какие параметры действительно влияют на измерения и что проверить перед покупкой.

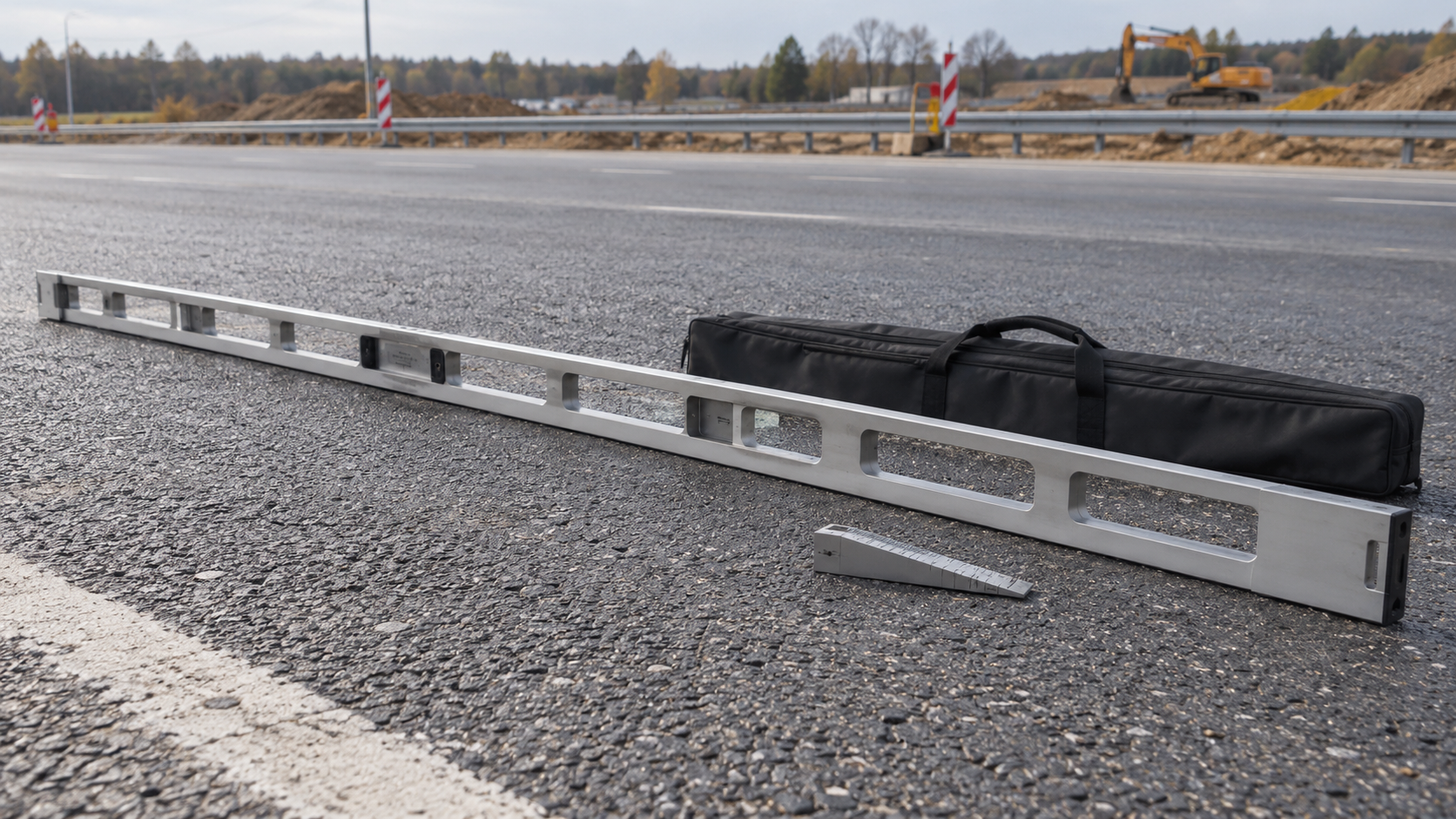

Дорожные рейки: назначение, виды и особенности

Дорожную рейку прикладывают к контролируемой поверхности и проверяют, образуется ли между ее опорной гранью и покрытием просвет. По величине этого просвета оценивают локальные неровности.

Так контролируют ровность оснований и покрытий автомобильных дорог, аэродромов и других поверхностей. Величину просвета определяют с помощью клинового промерника (измерительного клина), который вводят между рейкой и поверхностью.

Если контроль выполняется по ГОСТ Р 56925-2016 «Дороги автомобильные и аэродромы. Методы измерения неровностей оснований и покрытий», используется рейка длиной 3000 ± 2 мм и с шириной опорной грани 50 ± 2 мм. Прогиб рейки от собственной массы в середине пролета не должен превышать 0,4 мм, а отклонение от плоскостности опорной грани — 0,2 мм. На боковых гранях предусмотрены пять меток, соответствующих местам измерения просветов; расстояние между ними составляет 500 ± 2 мм.

Поэтому обычный трехметровый профиль и измерительная дорожная рейка — не одно и то же. Геометрия самого инструмента непосредственно влияет на результат контроля.

По конструкции дорожные рейки могут быть цельными и складными.

Цельная рейка конструктивно проще: в ней нет соединительных узлов, ее не требуется раскладывать перед каждым измерением. Но трехметровый инструмент не всегда удобно хранить и перевозить даже в рабочем автомобиле.

Складная рейка удобнее при регулярных выездах. После работы ее можно сложить, убрать в чехол и перевозить вместе с остальным оборудованием. При выборе такой конструкции имеет смысл обратить внимание на соединительные узлы: в рабочем положении части рейки должны образовывать единую опорную поверхность.

Если рейка нужна для измерений по нормативному документу, ее конструкцию и удобство перевозки оценивают уже после проверки требуемых технических характеристик.

Клиновой промерник: диапазон, шкала и точность отсчета

Клиновой промерник дополняет дорожную рейку: с его помощью определяют величину обнаруженного просвета. Поэтому при подборе комплекта характеристики клина имеют не меньшее практическое значение, чем наличие самого инструмента.

Промерник представляет собой клин с нанесенной шкалой. Его вводят в зазор между контролируемой поверхностью и опорной гранью рейки до соприкосновения, после чего по шкале определяют высоту просвета.

При выборе промерника стоит проверить несколько параметров:

• Диапазон измерения. Показывает, просветы какой величины можно измерять конкретным инструментом. Диапазон должен соответствовать предполагаемым значениям неровностей и требованиям используемой методики.
• Цену деления шкалы. От нее зависит, насколько детально можно считывать положение клина. При этом выбирать минимальную цену деления без привязки к задаче нет смысла.
• Читаемость шкалы. Хорошо различимые отметки особенно удобны при большом количестве измерений и работе на улице при переменном освещении.
• Геометрию и состояние рабочих поверхностей. Клин должен свободно входить в измеряемый просвет, а повреждения рабочих поверхностей не должны влиять на его положение при измерении.

Если рейка и промерник приобретаются отдельно, их характеристики лучше проверять как единый измерительный комплект с учетом требований применяемой методики.

Как выбрать дорожную рейку

Первый вопрос — по какой методике предстоит выполнять измерения. Если речь идет о контроле дорожных или аэродромных покрытий по нормативному документу, ориентироваться только на длину нельзя. Две внешне похожие трехметровые рейки могут различаться по геометрии, конструкции и комплектности.

При сравнении моделей имеет смысл последовательно проверить:

• Рабочую длину. Она должна соответствовать задаче и требованиям применяемой методики. Само значение «3 м» еще не означает, что рейка подходит для нормативного контроля.
• Конструкцию. Цельная рейка проще конструктивно, складную удобнее перевозить между объектами. Для складной модели имеет значение надежность фиксации секций в рабочем положении.
• Допустимый прогиб. Длинный профиль деформируется под собственной массой. Если прогиб слишком велик, геометрия самой рейки начинает влиять на результат контроля.
• Плоскостность опорной грани. Именно эта поверхность служит базой при проверке покрытия, поэтому ее геометрические характеристики принципиальны для измерения.
• Контрольные метки. Если их расположение предусмотрено применяемой методикой, нужно проверить не просто наличие отметок, но и расстояние между ними.
• Клиновой промерник. Стоит проверить, входит ли он в комплект, каков его диапазон и цена деления. Если клин приобретается отдельно, его подбирают под задачу и методику измерений.
• Массу. Этот параметр особенно заметен не при одном измерении, а при контроле протяженного участка, когда инструмент приходится многократно переставлять.
• Комплектацию. Чехол упрощает хранение и перевозку длинной или складной рейки. Также стоит проверить, какие принадлежности поставляются вместе с инструментом и что придется приобретать отдельно.

Такой порядок помогает не смешивать два разных вопроса. Сначала определяется пригодность рейки для нужного вида контроля, затем уже оценивается, насколько удобно будет пользоваться ею на конкретном объекте.

Дорожный курвиметр: для чего нужен и как работает

Дорожный курвиметр, который также называют измерительным или дорожным колесом, предназначен для измерения расстояний непосредственно на местности. Его прокатывают по дороге, тротуару, площадке или другой поверхности от начальной до конечной точки.

При движении колесо вращается, а механизм прибора преобразует количество его оборотов в пройденное расстояние. Поэтому оператору не приходится раскладывать рулетку на десятки или сотни метров и многократно переносить ее дальше по участку.

Особенно удобно измерительное колесо на протяженных объектах и там, где нужно двигаться непосредственно по заданной траектории. Например, им можно измерять расстояния вдоль дороги или тротуара, протяженность отдельных участков и расстояния между объектами дорожной инфраструктуры.

Курвиметр при этом не является универсальной заменой рулетке. Если нужно измерить небольшое прямое расстояние между двумя доступными точками, рулетка обычно проще. Измерительное колесо становится удобнее на длинных участках, где рулетку пришлось бы многократно переставлять или где замер выполняется непосредственно вдоль выбранной траектории.

Дорожные курвиметры применяются и при контрольных работах. Например, ГОСТ Р 54809-2011 предусматривает использование курвиметра среди средств измерений при контроле геометрических параметров дорожной разметки. Для указанного в стандарте курвиметра установлен предел измерений не менее 900 м и точность измерения не более 0,05 м.

Название «курвиметр» встречается и у компактных приборов с небольшим роликом, предназначенных для измерения линий на картах и чертежах. Это другой тип инструмента. В этой статье речь идет именно о дорожном курвиметре с измерительным колесом.

Механический или электронный счетчик

Один из заметных конструктивных параметров дорожного курвиметра — способ отображения результата.

В механическом приборе вращение колеса передается счетному механизму. Такой курвиметр не зависит от батарей или аккумулятора и обычно требует минимум действий перед началом работы.

У электронной модели результат выводится на дисплей. Дополнительные возможности зависят от конкретного прибора: это могут быть память, выбор единиц или вычислительные функции.

Если задача сводится к нескольким обычным замерам, отсутствие электронной части не обязательно будет недостатком. При большой серии измерений дополнительные функции могут сократить количество ручных операций.

Как выбрать дорожный курвиметр

Максимальная длина измерения — заметная характеристика, но далеко не единственная. На практике приходится учитывать конструкцию колеса, счетчика, рукоятки и условия, в которых будет использоваться прибор.

При сравнении моделей полезно проверить:

• Диапазон измерения. Показывает, какое расстояние способен зарегистрировать счетчик. Его выбирают с учетом обычной протяженности рабочих участков и необходимого запаса.
• Погрешность. При контрольных измерениях заявленные характеристики прибора сопоставляют с требованиями применяемой методики. При этом погрешность прибора и минимальный шаг отображения результата — разные характеристики.
• Дискретность отсчета. Показывает минимальный шаг изменения показаний счетчика или дисплея. Например, отображение сантиметров еще не означает, что фактическая погрешность прибора составляет один сантиметр.
• Диаметр колеса. Его стоит оценивать вместе с назначением и конструкцией конкретной модели. Сам по себе больший диаметр не означает автоматически более высокую точность.
• Исполнение колеса. Стоит учитывать, для каких поверхностей рассчитана конкретная модель и насколько устойчиво колесо катится по ним без проскальзывания.
• Направление счета. У некоторых моделей движение назад позволяет уменьшать уже набранное значение. Это удобно, если оператор немного прошел конечную точку, но такую возможность нужно проверять в характеристиках конкретного курвиметра.
• Обнуление. При серии коротких измерений быстрый сброс показаний заметно упрощает переход к следующему участку.
• Рукоятку. Телескопическая конструкция позволяет подстроить длину под рост оператора, а складная уменьшает габариты прибора при перевозке.
• Опору. Откидная ножка удобна, когда нужно поставить курвиметр, записать результат или сделать паузу между замерами.
• Массу и транспортировочные размеры. Если оборудование постоянно перевозят между объектами, габариты в сложенном состоянии могут оказаться не менее практичным параметром, чем дополнительные функции счетчика.

Для обычных измерений часть этих характеристик можно выбирать исходя из удобства. Если курвиметр приобретается для контроля по определенной методике, сначала проверяют требуемые метрологические характеристики.

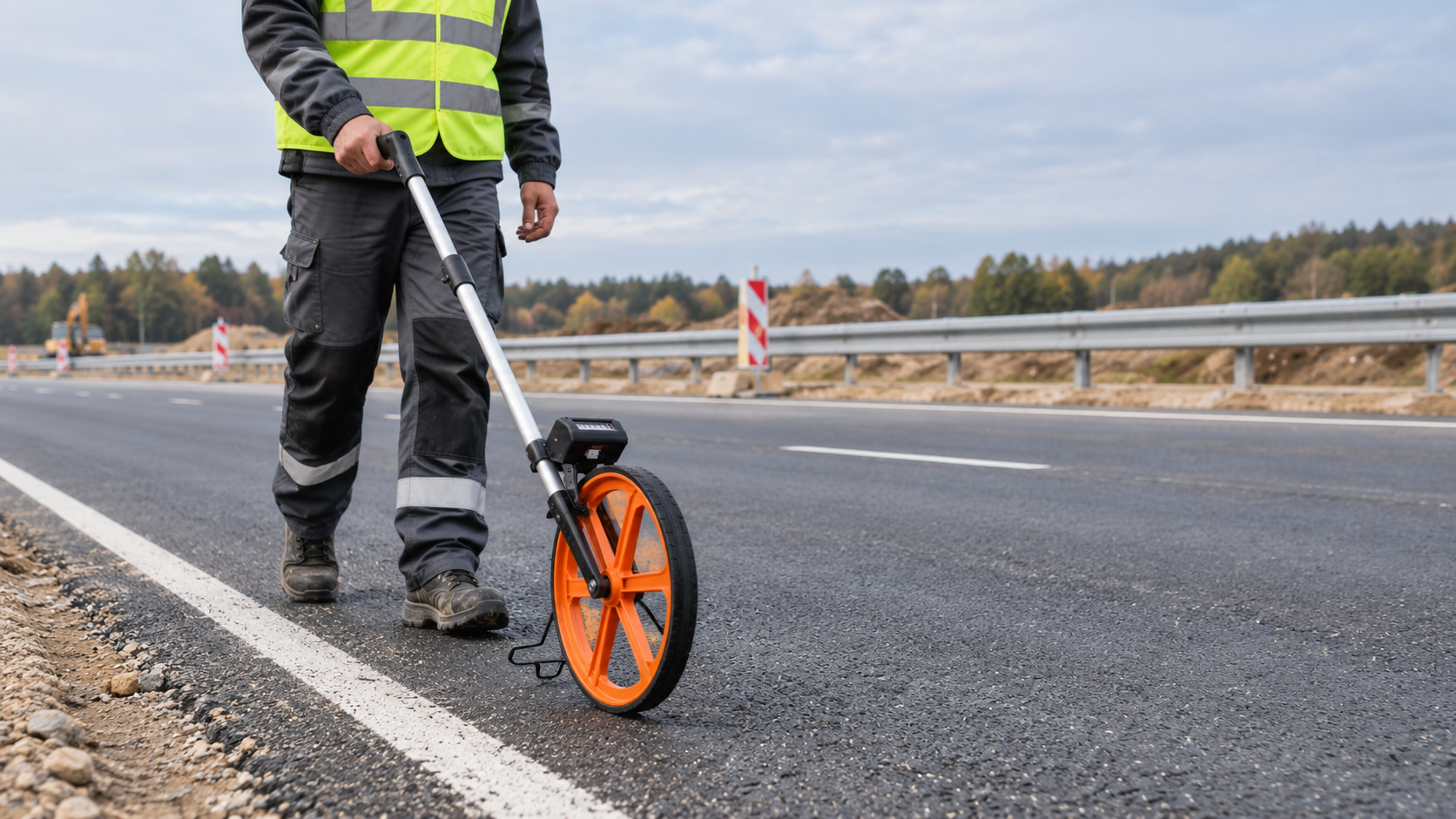

Как правильно измерять расстояние дорожным курвиметром

Общий принцип работы с дорожным курвиметром несложный, но техника оператора тоже влияет на результат. Если измерения выполняются по нормативному документу, приоритет имеет установленная в нем методика. Для обычных замеров последовательность выглядит следующим образом.

Сначала определяют начальную и конечную точки и обнуляют счетчик. Колесо устанавливают в исходной точке, после чего ведут по выбранной траектории до конца измеряемого участка.

Во время работы полезно соблюдать несколько правил:

• Следить за траекторией. Колесо ведут именно по той линии, расстояние вдоль которой требуется получить. На поворотах не следует срезать путь.
• Не допускать проскальзывания. Если колесо вращается без соответствующего перемещения или скользит по поверхности, результат может измениться.
• Избегать лишних движений назад. Они могут изменить показания, если прибор учитывает обратное направление вращения.
• Точно соблюдать начальную и конечную точки. На серии коротких замеров ошибка установки колеса может стать заметной относительно общей длины.
• Считать результат до обнуления. Особенно это актуально для механических моделей без памяти.

На результат влияет и поверхность. Выбоины, крупные неровности, препятствия или рыхлое основание меняют условия качения колеса. Поэтому при ответственных измерениях нужно учитывать требования конкретной методики к месту и способу проведения замера.

При повторном измерении желательно снова установить колесо в ту же начальную точку и пройти ту же траекторию. Если результаты заметно расходятся, стоит проверить положение начальной и конечной точек, отсутствие проскальзывания и технику ведения колеса.

Что выбрать для конкретной задачи

Одного названия задачи недостаточно, чтобы подобрать подходящий инструмент. Например, два курвиметра могут одинаково подходить по диапазону, но один окажется удобнее при десятках коротких замеров, а другой — при прохождении длинного участка. С рейками похожая ситуация: при постоянных выездах конструкция становится существенной, но она не должна идти в ущерб требуемым геометрическим характеристикам.

При выборе полезно представить не абстрактное «измерение дороги», а весь рабочий сценарий: какое расстояние предстоит пройти, сколько замеров выполнить за смену, по какой поверхности будет двигаться колесо и придется ли постоянно перевозить оборудование. Тогда становится понятнее, какие характеристики действительно нужны, а за какие функции нет смысла переплачивать.

Частые ошибки при выборе

Даже если основные характеристики подходят, при выборе дорожной рейки или курвиметра легко упустить детали, которые становятся заметны уже во время работы. Чаще всего проблемы возникают в следующих случаях:

• Ориентироваться только на длину дорожной рейки. Трехметровая конструкция еще не означает, что инструмент подходит для требуемых измерений. Значение имеют прогиб, плоскостность и другие характеристики рейки.
• Не проверить наличие и характеристики клинового промерника. Если с его помощью предстоит определять просветы, стоит заранее выяснить, входит ли клин в комплект и подходит ли он для используемой методики.
• Выбирать курвиметр только по максимальному диапазону. Большой запас по расстоянию сам по себе не делает прибор удобнее или точнее. Не менее существенны погрешность, конструкция счетчика, рукоятка и условия, в которых будет работать колесо.
• Покупать электронный курвиметр ради количества функций. Если нужно пройти участок и записать одно расстояние, возможностей механического счетчика может быть достаточно. Память и дополнительные операции с результатами полезнее при большой серии измерений.

Перед заказом лучше представить обычный рабочий сценарий: что предстоит измерять, по какой поверхности, на каком расстоянии, сколько замеров выполняется за смену и что затем нужно делать с результатами. Так проще отделить действительно необходимые характеристики от функций, которые в работе использоваться не будут.

Частые вопросы

Можно ли использовать обычный строительный профиль вместо дорожной рейки?

Для ориентировочной оценки поверхности профиль может показать наличие заметных неровностей, но это не делает его измерительной дорожной рейкой. Если контроль проводится по нормативной методике, инструмент должен соответствовать установленным для нее требованиям по длине, геометрии и другим параметрам.

Нужно ли проверять дорожную рейку перед работой?

Перед измерениями стоит осмотреть опорную грань, убедиться в отсутствии повреждений и загрязнений, которые могут повлиять на прилегание к поверхности. У складной модели дополнительно проверяют соединения секций и правильность фиксации в рабочем положении.

Можно ли купить дорожную рейку без клинового промерника?

Да, если конкретная модель поставляется без него. Но если по вашей методике требуется определять величину просветов, понадобится подходящий промерник. Поэтому комплектность лучше уточнить до покупки.

Чем дорожный курвиметр отличается от рулетки?

Рулетку протягивают между точками, а курвиметр измеряет путь при прокатывании колеса по поверхности. На небольшом прямом участке рулетка часто проще. Курвиметр удобнее на протяженных объектах или когда нужно пройти расстояние непосредственно вдоль определенной траектории.

Можно ли использовать дорожный курвиметр на грунте?

Это зависит от конструкции конкретной модели и требуемой точности. На рыхлой или сильно неровной поверхности условия качения отличаются от твердого ровного покрытия, поэтому нужно учитывать назначение прибора и требования к самому измерению.

Что такое дискретность курвиметра и чем она отличается от погрешности?

Дискретность показывает минимальный шаг изменения отображаемого результата. Погрешность характеризует возможное отклонение результата измерения от действительного значения. Поэтому, например, отображение результата с шагом 0,01 м само по себе не означает погрешность ±0,01 м.

Можно ли дорожным курвиметром измерять криволинейный участок?

Да, если требуется определить расстояние непосредственно вдоль такой траектории. Колесо ведут по выбранной линии, стараясь не срезать повороты. Для измерений по нормативной методике порядок работы определяет соответствующий документ.
