Тахеометры: точность, классы и как выбрать

Ошибка при выборе тахеометра может привести к лишним расходам. В одном случае покупатель переплачивает за точность, которая не понадобится в работе, в другом уже на объекте выясняется, что дальности или возможностей прибора недостаточно.

Электронный тахеометр измеряет горизонтальные и вертикальные углы, расстояния, рассчитывает координаты точек и помогает переносить проектные данные на местность. По ГОСТ Р 51774-2001 он представляет собой единый электронно-оптический блок, предназначенный для измерения расстояний, горизонтальных и вертикальных углов и определения значений их функций.

В характеристиках тахеометров встречаются 1″, 2″ и 5″, миллиметры и ppm, несколько значений дальности, отражательный и безотражательный режимы. Разберёмся, что означают эти параметры и какие из них действительно важны при выборе прибора.

Что такое тахеометр и какие задачи он решает

Современный электронный тахеометр объединяет угломерный прибор, дальномер и вычислительный модуль. Оператор наводит зрительную трубу на выбранную точку, прибор измеряет горизонтальный и вертикальный углы, расстояние, а затем использует полученные данные при расчёте координат.

В зависимости от модели результаты можно сохранять во внутренней памяти, использовать в полевых расчётах и передавать на компьютер или контроллер.

Тахеометры применяют при:

• топографической и исполнительной съёмке;
• разбивке осей и выносе проектных точек;
• определении координат и высот;
• строительстве зданий и сооружений;
• прокладке автомобильных и железных дорог;
• инженерно-геодезических изысканиях;
• контроле положения конструкций;
• землеустроительных и кадастровых работах.

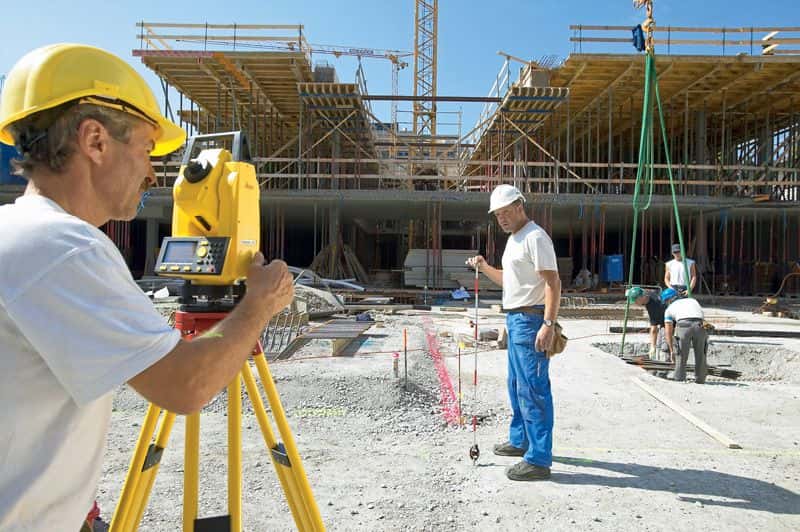

В строительстве электронные тахеометры также используют при контроле геометрических параметров зданий и сооружений. Применение подобных приборов при измерении угловых величин и ряда отклонений предусмотрено, в частности, ГОСТ Р 58945-2020.

При этом требования к прибору зависят от задачи. Тахеометр, подходящий для повседневной разбивки на стройплощадке, может существенно отличаться от оборудования, которое используют при высокоточных инженерных измерениях.

Чем тахеометр отличается от нивелира и теодолита

Тахеометр, нивелир и теодолит относятся к геодезическим приборам, но решают разные задачи. Главное отличие связано с тем, какие величины измеряет каждый прибор и какие расчёты можно выполнить по полученным данным.

Нивелир используют прежде всего для определения превышений между точками и передачи высотных отметок. С его помощью проверяют уровни, уклоны, отметки оснований, перекрытий и других конструкций. Например, нивелир пригодится при контроле высоты фундамента, устройстве пола или передаче отметки с одной части строительной площадки на другую.

Теодолит предназначен в первую очередь для измерения горизонтальных и вертикальных углов. Его используют при разбивочных работах, определении направлений, контроле вертикальности конструкций и других задачах, где ключевое значение имеют угловые измерения. Сам по себе классический теодолит не измеряет расстояние электронным дальномером и не рассчитывает координаты точки так, как это делает тахеометр.

Тахеометр объединяет возможности угломерного прибора и электронного дальномера. Он измеряет горизонтальные и вертикальные углы, расстояния, а затем использует эти данные для определения координат точек. В современных моделях также предусмотрены память, полевые программы и функции обработки результатов.

Условно различия можно свести к следующему:

При этом нельзя сказать, что тахеометр полностью заменяет остальные приборы. Если требуется только передать отметку или проконтролировать высоту, нивелир часто оказывается проще и удобнее. Если основная задача связана с угловыми измерениями, может быть достаточно теодолита.

Тахеометр имеет смысл выбирать, когда на объекте одновременно нужны углы, расстояния и координаты либо предстоит выполнять комплекс геодезических работ. Поэтому на одной строительной площадке нивелир, теодолит и тахеометр могут использоваться параллельно, каждый в своей задаче.

Какие бывают тахеометры

При выборе удобнее ориентироваться не столько на условный «тип» прибора, сколько на уровень автоматизации, возможности дальномера и набор функций.

• Электронные тахеометры с ручным наведением. Оператор самостоятельно наводит зрительную трубу на цель и выполняет измерение. Такие модели применяют в строительстве, топографии и инженерной геодезии.
• Моторизованные и роботизированные тахеометры. Они оснащаются сервоприводами, а отдельные модели поддерживают автоматический поиск, захват и сопровождение отражателя. Это сокращает количество ручных операций, а часть работ можно выполнять одному специалисту.
• Тахеометры с безотражательным дальномером. Они способны измерять расстояние непосредственно до поверхности объекта без установки призмы. Такой режим удобен при съёмке фасадов, опор, стен и других труднодоступных элементов.

Безотражательный режим сам по себе не образует отдельный класс тахеометров. На практике модели сравнивают по совокупности параметров: способу наведения, точности, дальности, автоматизации и программным возможностям.

Секунды, миллиметры и ppm: что означает точность тахеометра

У тахеометра нет одной универсальной характеристики точности. Отдельно оценивают погрешность измерения углов и работу электронного дальномера.

Угловая точность

В характеристиках можно встретить значения 1″, 2″, 3″, 5″ и другие. Символ ″ обозначает угловую секунду. Один градус содержит 60 угловых минут, а каждая минута состоит из 60 угловых секунд. Чем меньше значение, тем выше угловая точность. Например, прибор 2″ точнее модели 5″ именно при измерении углов.

Чтобы представить масштаб разницы, можно условно перевести угловую величину в линейное отклонение на расстоянии 100 м:

Таблица показывает только геометрический масштаб угловой ошибки. Она не означает, что тахеометр 2″ обязательно определит координату точки с погрешностью ровно 1 мм на расстоянии 100 м. На результат влияют центрирование, установка оборудования, состояние юстировки, атмосферные условия, способ наблюдений и выбранная методика.

Поэтому меньшая цифра в секундах не означает автоматически более подходящий прибор. Точность должна соответствовать требованиям конкретной работы.

Точность измерения расстояния

Отдельно производители указывают характеристики электронного дальномера. Например:

±(2 мм + 2 ppm × D)

Первые 2 мм представляют постоянную составляющую погрешности. ppm означает parts per million, или миллионные доли. При измерении расстояния 1 ppm соответствует примерно 1 мм на каждый километр.

Для характеристики ±(2 мм + 2 ppm × D) расчётное значение составит примерно:

• на 100 м: ±2,2 мм;
• на 500 м: ±3 мм;
• на 1000 м: ±4 мм.

Поэтому два тахеометра с одинаковой угловой точностью могут отличаться по качеству линейных измерений.

Классы тахеометров по ГОСТ и обозначения 1″, 2″, 3″, 5″

В каталогах угловую точность тахеометров указывают в секундах. Среди распространённых значений встречаются 1″, 2″, 3″ и 5″, хотя у отдельных моделей могут быть и другие характеристики. Такое деление удобно при подборе оборудования, но не является классификацией по ГОСТ.

ГОСТ Р 51774-2001 классифицирует электронные тахеометры с учётом допускаемой средней квадратической погрешности измерений. Стандарт предусматривает точные тахеометры типов Та2 и Та5, а также технические тахеометры Та20.

При практическом подборе можно использовать следующую ориентировочную таблицу:

Это не жёсткая градация. Требуемые характеристики определяются допустимыми отклонениями объекта и методикой измерений.

Отражательный и безотражательный режим

Расстояние тахеометром можно измерять по отражателю или непосредственно до поверхности объекта.

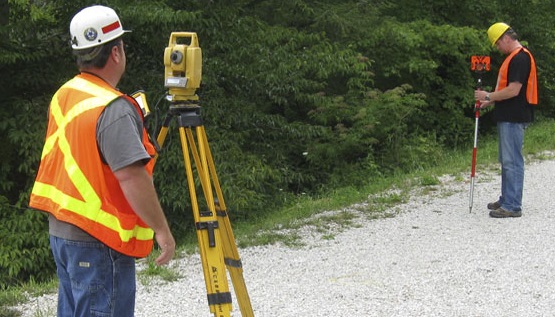

В отражательном режиме сигнал направляется на специальную призму. Такой способ позволяет работать на значительных расстояниях и широко применяется при съёмке и разбивке.

Однако установить отражатель удаётся не в каждой точке. Например, нужно измерить положение элемента на фасаде, снять опору за ограждением или получить координаты объекта на противоположной стороне проезжей части. В подобных ситуациях используют безотражательный режим. Сигнал направляется непосредственно на поверхность, после чего прибор принимает его отражение и рассчитывает расстояние.

При сравнении моделей стоит отдельно смотреть на:

• максимальную дальность с отражателем;
• дальность без отражателя;
• точность измерения в каждом режиме.

Паспортную безотражательную дальность нельзя воспринимать как гарантированную дистанцию до любого объекта. Результат зависит от цвета и материала поверхности, её отражающей способности, угла падения луча и условий окружающей среды. На тёмной, влажной или расположенной под острым углом поверхности рабочая дистанция может оказаться меньше заявленного максимума.

На какие характеристики смотреть при выборе тахеометра

Угловая точность важна, но сама по себе мало говорит о том, насколько прибор подходит под конкретные условия работы.

• Точность дальномера. Сравнивайте постоянную составляющую погрешности и значение ppm. Особенно это важно при измерениях на значительных расстояниях.
• Рабочая дальность. Оцените реальные размеры объектов. Запас полезен на протяжённых площадках, но несколько километров дальности могут оказаться невостребованными при работе в пределах сотен метров.
• Безотражательный режим. Он особенно удобен при съёмке фасадов, конструкций, углов зданий, опор и других точек, к которым сложно подойти с призмой.
• Компенсатор и центрирование. Компенсатор корректирует влияние небольшого наклона прибора. Оптический или лазерный центрир помогает установить тахеометр над исходной точкой. Ошибка установки также влияет на итоговый результат.
• Зрительная труба. Увеличение и качество оптики определяют, насколько удобно работать с удалёнными объектами и точно наводиться на цель.
• Полевые программы. Обратная засечка, разбивка, определение недоступной высоты, расчёт площади и другие функции сокращают количество дополнительных вычислений на объекте.
• Работа с данными. При больших объёмах съёмки стоит проверить вместимость памяти, поддерживаемые форматы, интерфейсы и совместимость с программным обеспечением.
• Автономность и условия эксплуатации. Важны время работы от аккумулятора, возможность быстрой замены батареи, степень защиты корпуса и допустимый температурный диапазон.
• Поверка и утверждение типа. Если измерения выполняются в сфере государственного регулирования обеспечения единства измерений, необходимо учитывать требования к применяемому средству измерений и наличию действующей поверки.

Как выбрать тахеометр под конкретную задачу

Начинать подбор удобнее с перечня работ, которые прибор будет выполнять чаще всего.

Строительство и разбивка

При переносе проектных точек, разбивке осей и контроле конструкций важны требуемая угловая точность, стабильная работа компенсатора и удобные полевые программы. На площадках с большим количеством препятствий полезен безотражательный дальномер, поскольку часть точек можно измерить без установки призмы.

Топографическая съёмка

Здесь приходится работать с большим количеством точек. Поэтому на первый план выходят скорость измерений, объём памяти и удобный экспорт данных. Если среди объектов много фасадов, ограждений и других недоступных элементов, стоит уделить внимание безотражательному режиму.

Инженерно-геодезические работы

Требования к оборудованию определяются конкретной методикой. При высокоточных измерениях особенно важны характеристики угломерной части, дальномера, компенсатора и качество центрирования. Выбирать минимальное число угловых секунд «на всякий случай» не стоит. Сначала следует определить допустимую погрешность работы.

Крупные и протяжённые объекты

На дорогах, промышленных площадках и других протяжённых объектах возрастает значение дальности измерений, автономности и удобства работы с большим массивом данных. Если в работе регулярно используются длинные визирные линии, стоит отдельно сравнить характеристики дальномера при измерении по отражателю.

Труднодоступные объекты

Фасады, мостовые конструкции, опоры и элементы за ограждением не всегда позволяют поставить призму в нужной точке. Здесь одной из ключевых характеристик становится безотражательная дальность.

Практический пример. Допустим, тахеометр нужен преимущественно для разбивочных работ на строительстве коттеджного посёлка, а рабочие расстояния редко превышают 150–200 м. В такой ситуации может не быть смысла переплачивать за роботизированную модель 1″ и большой запас дальности. Прибор около 5″ способен оказаться достаточным, если его характеристики соответствуют допускам и применяемой методике.

Частые ошибки при выборе тахеометра

При выборе тахеометра легко упустить важные детали. Ниже — типичные заблуждения, которые приводят к лишним расходам или снижению точности работ.

• Смотреть только на угловые секунды. Значение 2″ или 5″ характеризует лишь одну сторону работы прибора. Не менее важны дальномер, компенсатор, условия эксплуатации и способ обработки данных.
• Переплачивать за максимальную дальность. Если большая часть измерений выполняется в пределах нескольких сотен метров, запас в несколько километров может почти не использоваться.
• Считать безотражательную дальность гарантированной. Она зависит от поверхности, угла измерения и внешних условий.
• Не учитывать стоимость рабочего комплекта. Помимо прибора могут понадобиться штатив, призма, веха, аккумуляторы и другие принадлежности.
• Выбирать характеристики без привязки к допускам. Более дорогая модель сама по себе не улучшит результат, если реальную погрешность ограничивают методика, центрирование или условия наблюдений.

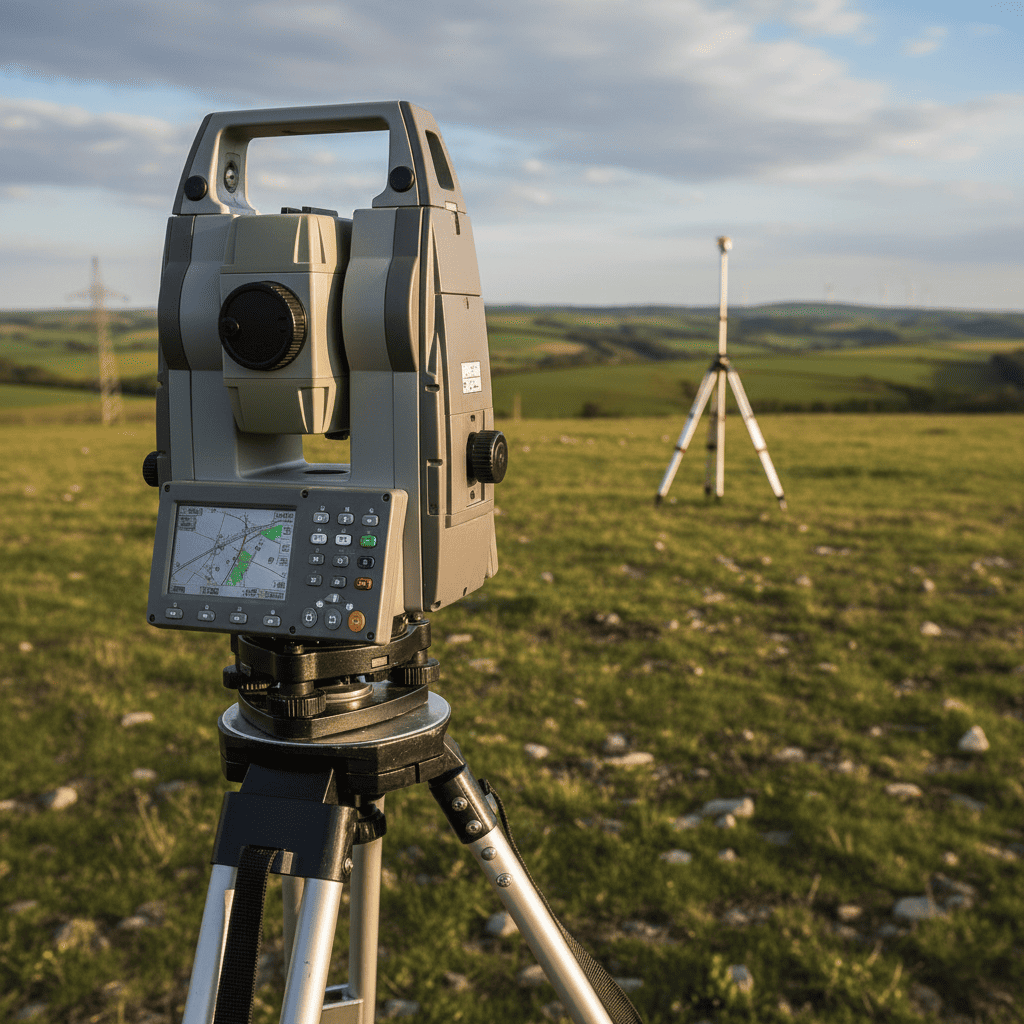

Что понадобится для работы с тахеометром

Самого тахеометра не всегда достаточно. В зависимости от выполняемых измерений могут понадобиться:

• геодезический штатив;
• отражатель или призма;
• веха;
• мини-призма;
• отражательные марки;
• дополнительные аккумуляторы;
• зарядное устройство;
• контроллер или другое оборудование для работы с данными.

При сравнении стоимости разных моделей полезно учитывать цену всего рабочего комплекта. Прибор, который изначально выглядит дешевле, может потребовать покупки дополнительных принадлежностей.

Если основная часть работ выполняется в отражательном режиме, стоит уделить особое внимание призме и вехе. При съёмке фасадов и недоступных объектов важнее возможности встроенного безотражательного дальномера.

Коротко: какой тахеометр выбрать

Перед покупкой пройдите по простому чек-листу:

• Определите основные работы: съёмка, разбивка, строительство, инженерная геодезия или контроль конструкций.
• Уточните требуемую угловую и линейную точность.
• Оцените реальные рабочие расстояния.
• Решите, насколько часто потребуется измерять точки без призмы.
• Проверьте компенсатор и способ центрирования.
• Оцените память, форматы данных, интерфейсы и совместимость с ПО.
• Учтите автономность, температуру эксплуатации и защиту корпуса.
• Определите состав рабочего комплекта.
• При необходимости проверьте утверждение типа СИ и требования к поверке.

Оптимальный тахеометр не обязан иметь минимальное число угловых секунд или рекордную дальность. Гораздо важнее, чтобы его характеристики соответствовали реальным условиям объекта и допустимой погрешности измерений.

Частые вопросы о тахеометрах

Что означает точность тахеометра 2″?

Это характеристика точности измерения углов. Символ ″ обозначает угловую секунду. Чем меньше указанное значение, тем выше угловая точность прибора.

Что лучше: тахеометр 2″ или 5″?

По угловой точности модель 2″ превосходит 5″. Но это не означает, что она будет лучшим выбором в любой ситуации. Если требования работы позволяют использовать 5″, более высокая точность может оказаться избыточной.

Что означает ppm в характеристиках тахеометра?

ppm означает миллионную долю. В характеристиках дальномера этот показатель описывает составляющую погрешности, которая увеличивается вместе с расстоянием. Например, 2 ppm соответствуют примерно 2 мм на 1 км.

Что важнее: угловая точность или точность дальномера?

Эти параметры отвечают за разные составляющие измерения, поэтому сравнивать их напрямую нельзя. При выборе нужно учитывать обе характеристики и сопоставлять их с требованиями выполняемых работ.

Чем тахеометр отличается от теодолита?

Теодолит предназначен прежде всего для измерения горизонтальных и вертикальных углов. Электронный тахеометр дополнительно измеряет расстояния, рассчитывает координаты, сохраняет результаты и позволяет выполнять ряд полевых вычислений.

Чем тахеометр отличается от нивелира?

Нивелир используют прежде всего для определения превышений между точками и передачи высотных отметок. Тахеометр решает более широкий круг задач: измеряет горизонтальные и вертикальные углы, расстояния и позволяет определять координаты точек.

Можно ли работать тахеометром без призмы?

Да, если модель поддерживает безотражательный режим. В этом случае расстояние измеряется непосредственно до поверхности объекта. Рабочая дальность зависит от характеристик прибора и отражающих свойств поверхности.

Нужна ли поверка тахеометра?

Это зависит от области применения и требований к результатам измерений. Если работы относятся к сфере государственного регулирования обеспечения единства измерений, необходимо учитывать требования к утверждению типа средства измерений и поверке.
