Теодолит и нивелир: в чём разница, что измеряют и что выбрать

Если совсем коротко: нивелир используют при работе с высотными отметками и превышениями, а теодолит измеряет горизонтальные и вертикальные углы.

Внешне приборы действительно похожи. Зрительная труба, основание, регулировочные винты, установка на штативе. Поэтому со стороны легко решить, что разница небольшая и на стройке можно обойтись одним из них.

На объекте всё становится понятнее. Если нужно проверить высоту опалубки, определить перепад участка или перенести отметку, используют нивелир. Когда задача связана с направлением, углом или разбивкой осей, нужен теодолит.

При этом функции немного пересекаются. Теодолит можно применять в некоторых высотных измерениях, а лазерный нивелир работает совсем не так, как классический оптический прибор с рейкой. Поэтому выбирать оборудование лучше не по внешнему виду, а по тому, какую величину нужно измерить.

Что такое нивелир и для чего он нужен

Нивелир используют, когда требуется определить разницу высот между точками или перенести высотную отметку с одного места на другое.

Типичный пример: строительство фундамента.

Опалубка уже выставлена, и нужно проверить высоту её верхней кромки по всему периметру. На глаз несколько сантиметров легко пропустить. Пузырьковый уровень тоже мало поможет, если между контрольными точками десятки метров.

Оптический нивелир устанавливают на штатив и приводят в рабочее положение. В нужных точках последовательно ставят нивелирную рейку, снимают отсчёты и по их разнице определяют превышение.

Сам прибор не сообщает абсолютную высоту точки над уровнем моря. Он формирует горизонтальное направление визирования, относительно которого выполняют измерения.

Нивелирование используют при разных работах:

• контроле высоты фундамента и опалубки;
• устройстве полов и стяжек;
• переносе проектных отметок;
• прокладке коммуникаций;
• контроле уклонов;
• земляных работах;
• благоустройстве территории.

При этом под словом «нивелир» могут подразумеваться довольно разные приборы. Оптический нивелир работает со зрительной трубой и рейкой. Цифровой автоматически считывает специальную штрихкодовую рейку. Отдельная группа — лазерные построители линий и плоскостей, которые в строительной практике обычно называют лазерными нивелирами или лазерными уровнями.

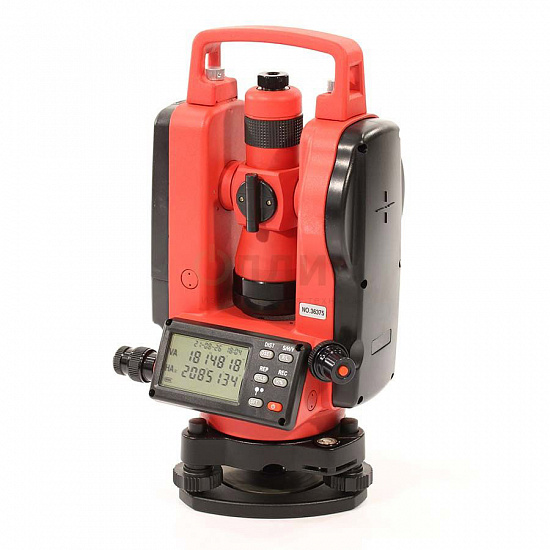

Что такое теодолит и что им измеряют

Теодолит предназначен прежде всего для измерения горизонтальных и вертикальных углов.

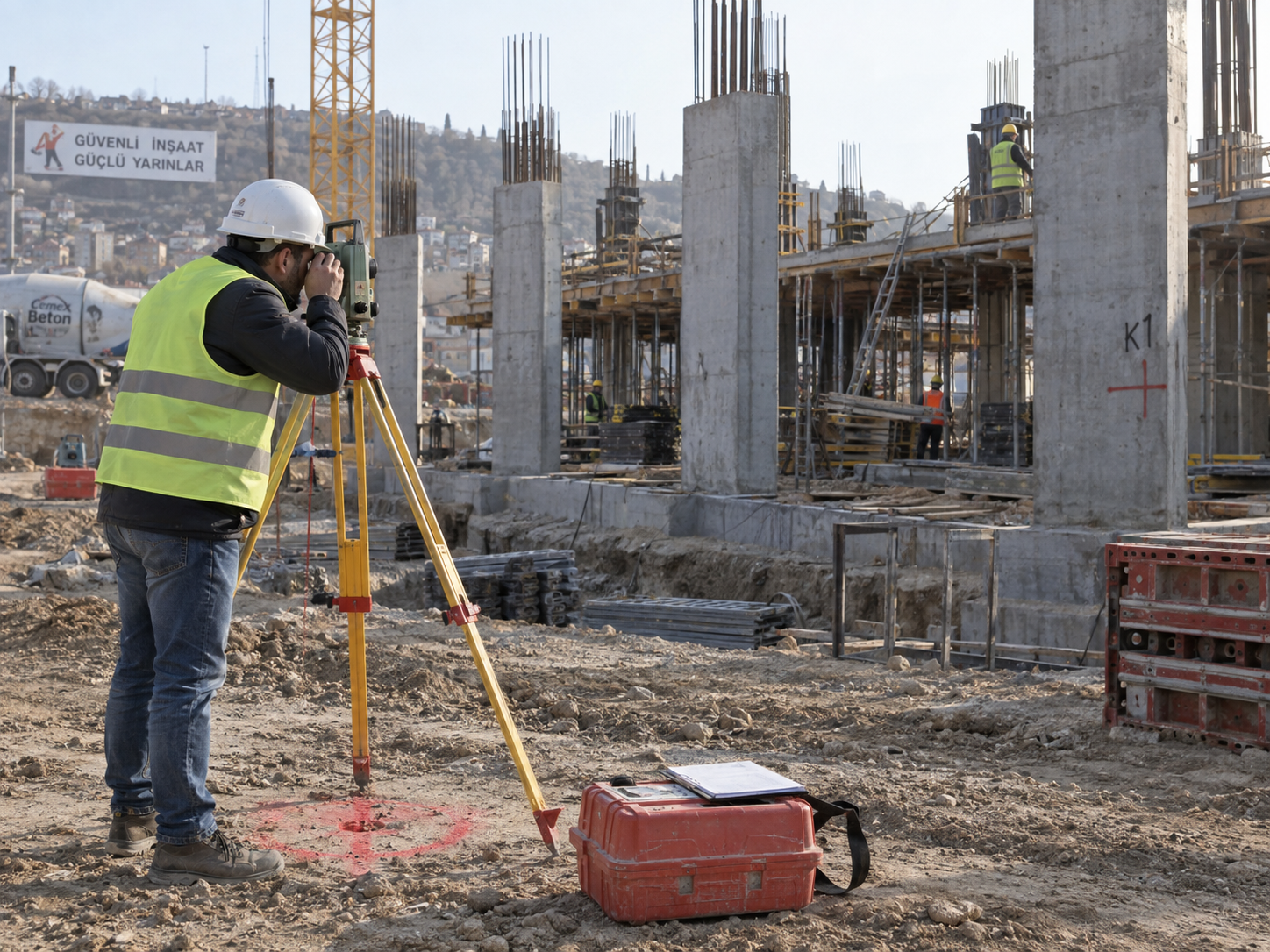

Представим, что на площадке есть исходная ось здания. От неё нужно точно задать новое направление. Или определить угол между двумя линиями. Ещё один вариант: проверить положение колонны или другой конструкции относительно проекта. Нивелир здесь уже не поможет.

При работе с теодолитом обычно выполняют несколько последовательных операций:

• Устанавливают прибор над исходной точкой.
• Выполняют центрирование.
• Горизонтируют прибор.
• Наводят зрительную трубу на первую цель.
• Фиксируют направление.
• Поворачивают трубу на вторую цель и получают следующий отсчёт.

По разнице направлений определяют горизонтальный угол.

Здесь особенно чувствительна установка самого прибора. Ошибка центрирования или горизонтирования способна перейти в итоговый результат, даже если технические характеристики теодолита хорошие.

Чем теодолит отличается от нивелира

Проще всего сравнивать не конструкцию, а измерительную задачу.

Особенно хорошо разница видна на одном строительном объекте. Например, сначала нужно перенести проектные оси будущего здания. Здесь используют теодолит или другое подходящее геодезическое оборудование. После этого проверяют высоту опалубки и отметки фундамента уже нивелиром.

Приборы могут работать буквально на одной площадке, но отвечают на разные вопросы.

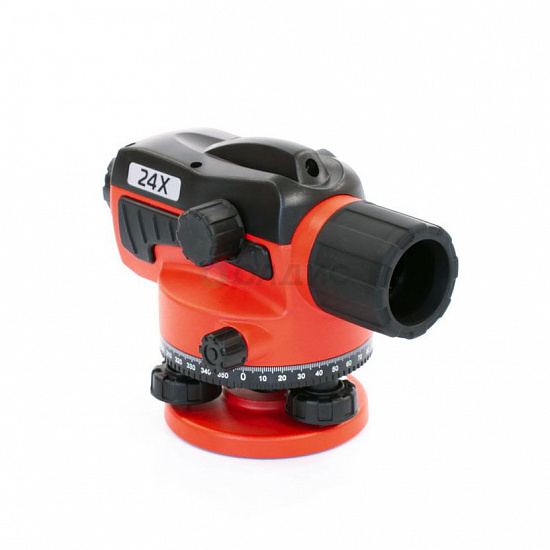

Как работает оптический нивелир

Рассмотрим классическую схему с рейкой.

Нивелир устанавливают на штатив и предварительно горизонтируют. При нивелировании из середины прибор стараются расположить примерно на одинаковом расстоянии от задней и передней реек. Это помогает уменьшить влияние ряда погрешностей.

После установки работает компенсатор. В пределах своего диапазона он корректирует небольшие остаточные наклоны и поддерживает линию визирования горизонтальной. При этом компенсатор не заменяет нормальную установку прибора.

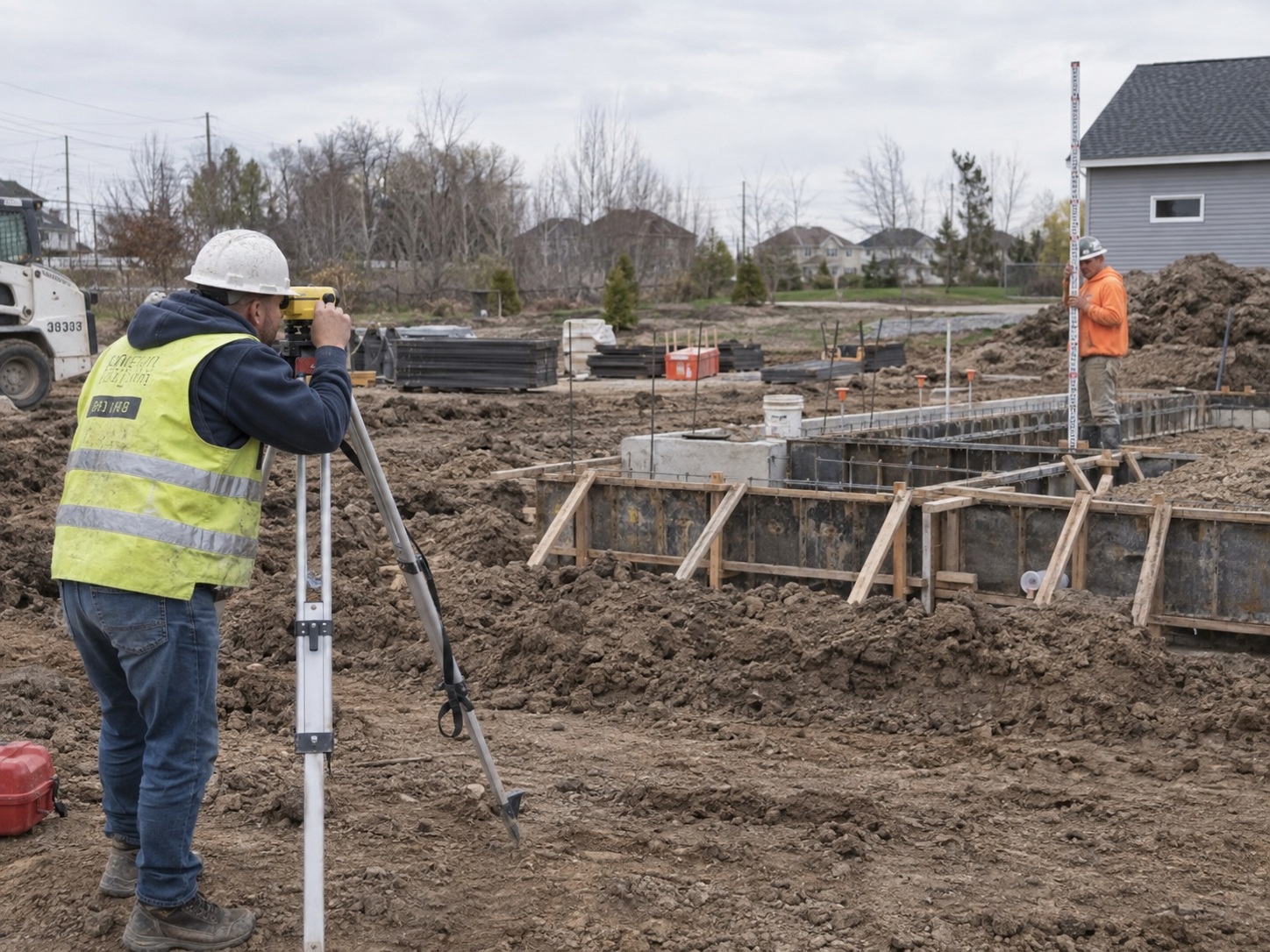

Дальше один человек устанавливает рейку, второй снимает отсчёт через зрительную трубу.

Простой пример: в первой точке отсчёт составляет 1,250 м., во второй получено 1,610 м., разница равна 0,360 м. Если положение прибора не менялось, большему отсчёту соответствует более низкая точка. Значит, вторая находится ниже первой на 36 см.

Как работает теодолит

Здесь последовательность другая.

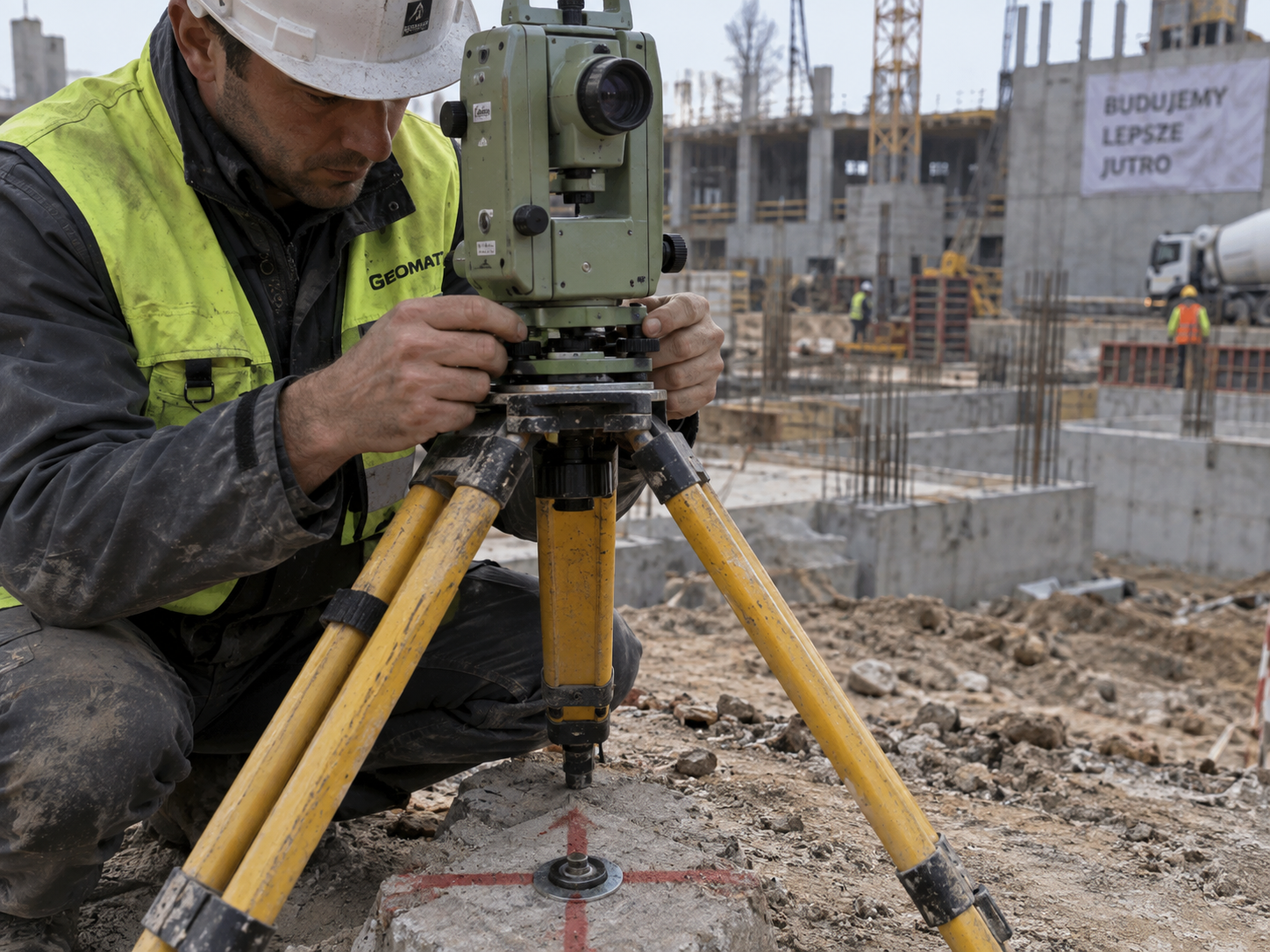

Теодолит сначала устанавливают над исходной точкой. Причём именно над ней, а не просто рядом. Затем выполняют горизонтирование и наводят зрительную трубу на выбранные цели.

При измерении горизонтального угла оператор последовательно фиксирует два направления и определяет угол между ними.

С вертикальными измерениями чуть сложнее. Вертикальный угол измеряется в вертикальной плоскости. В зависимости от устройства и настроек прибора может отображаться угол наклона относительно горизонта или зенитное расстояние, то есть угол между направлением на цель и направлением на зенит.

При работах с повышенными требованиями к точности могут применяться:

• наблюдения в разных положениях зрительной трубы;
• повторные измерения;
• контрольные отсчёты;
• несколько серий наблюдений.

Конкретная методика зависит от задачи и требуемой точности.

Что точнее: нивелир или теодолит

Сравнивать их напрямую не совсем правильно. Это примерно как спрашивать, что точнее: термометр или штангенциркуль. Оба могут быть точными, но измеряют разные величины.

Для оптического нивелира одна из основных характеристик связана с погрешностью определения превышения. Её часто указывают в миллиметрах на 1 км двойного нивелирного хода.

У теодолита ключевой параметр другой: точность измерения углов, которую обычно выражают в угловых секундах.

Поэтому при выборе сначала нужно посмотреть:

• что именно измеряет прибор;
• в каких единицах указана погрешность;
• при каких условиях она нормируется;
• какая точность нужна на конкретном объекте.

Минимальное число в характеристиках само по себе ещё ничего не гарантирует. Для контроля пола и геодезической разбивки ответственной конструкции требования будут совершенно разными.

Когда лучше выбрать нивелир

Если основная задача связана с высотой, перепадом или переносом отметки, логичнее использовать нивелир.

Например, на участке с выраженным рельефом нужно понять, насколько одна точка выше другой. По этим данным решают, где выбирать грунт, а где потребуется подсыпка.

Та же логика работает при контроле фундамента. Несколько отсчётов по периметру позволяют увидеть отклонения по высоте.

Нивелир особенно удобен, если нужно:

• определить перепад между точками;
• проверить отметки фундамента;
• перенести известную высоту;
• проверить опалубку;
• контролировать уклон;
• выполнить высотную разбивку;
• проверить земляные работы.

Причём оптический прибор нужен не всегда. Внутри помещения при монтаже перегородок, плитки или подвесных потолков удобнее лазерный построитель линий и плоскостей.

Когда нужен теодолит

У теодолита своя зона применения. Представим, что от существующей оси здания нужно точно отложить новое направление. Или проверить угол между двумя конструкциями. Обычного нивелирования по рейке здесь уже недостаточно.

Теодолит используют при:

• разбивке строительных осей;
• измерении горизонтальных углов;
• измерении вертикальных углов;
• переносе направлений на площадке;
• контроле положения колонн и других конструкций;
• геодезических разбивочных работах.

Покупать его только потому, что прибор выглядит более сложным и профессиональным, нет смысла. Если большая часть работы связана с отметками и перепадами высоты, нивелир будет проще и удобнее.

Можно ли заменить теодолит нивелиром и наоборот

Полностью нет. Небольшое пересечение возможностей есть, отсюда и появляется путаница.

Теодолит можно применять при тригонометрическом нивелировании. Для расчёта превышения используют вертикальный угол и расстояние до цели.

Но здесь возникает практическая проблема. Обычный теодолит не обязательно оснащён электронным дальномером, поэтому расстояние приходится получать отдельно.

С нивелиром ситуация похожая. Некоторые оптические модели имеют горизонтальный круг и позволяют приблизительно ориентироваться по направлениям. Но полноценной заменой теодолита такой прибор не становится.

Функции частично пересекаются. Основная специализация всё равно остаётся разной.

Какой нивелир выбрать

Сначала нужно решить, где и как он будет использоваться.

Для стройплощадки

При наружных работах, контроле фундамента, рельефа и высотных отметок часто используют оптические нивелиры.

При выборе смотрят на:

• точность нивелирования;
• увеличение зрительной трубы;
• минимальную дистанцию визирования;
• тип компенсатора;
• рабочий диапазон компенсатора;
• класс защиты корпуса;
• допустимую температуру эксплуатации.

Последние два параметра легко недооценить. Прибор, который постоянно работает в пыли, сырости и холоде, находится в совсем других условиях, чем оборудование для помещения.

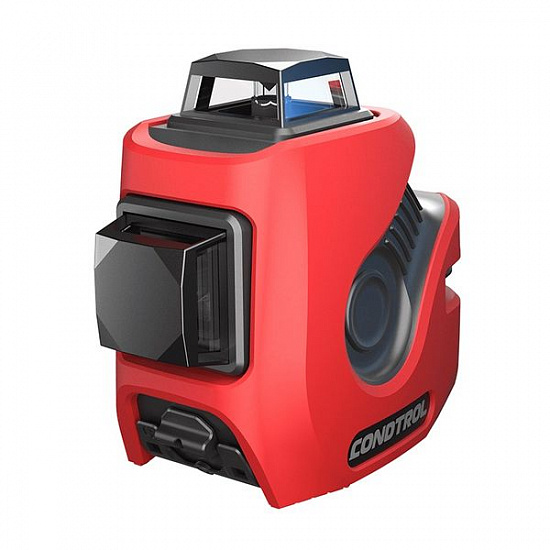

Для ремонта и монтажа внутри помещений

Здесь методика другая. Размечать перегородки или потолок, каждый раз глядя в зрительную трубу и переставляя рейку, просто неудобно. Лазерный нивелир сразу создаёт видимую линию или плоскость.

Его используют при:

• монтаже перегородок;
• укладке плитки;
• установке мебели;
• монтаже потолочных конструкций;
• разметке инженерных систем;
• выравнивании нескольких объектов по одной линии.

Поэтому нельзя выбирать нивелир только по слову в названии. Оптическая модель с рейкой и лазерный построитель решают задачи совершенно разными способами.

Как выбрать теодолит

Один из главных параметров теодолита — угловая точность. Но максимальная точность нужна далеко не каждой стройке. Для простой строительной разбивки и высокоточных геодезических работ требования различаются.

Кроме угловой точности обычно оценивают:

• увеличение зрительной трубы;
• качество изображения;
• минимальное расстояние фокусировки;
• способ центрирования;
• удобство горизонтирования;
• защиту корпуса;
• условия эксплуатации;
• способ считывания результатов.

Электронные теодолиты удобнее приборов, в которых отсчёты приходится считывать по шкалам. Значение угла выводится на дисплей, что упрощает работу оператора. Но электроника не исправит ошибку установки.

Теодолит или нивелир: таблица по задачам

Здесь удобнее смотреть не на название прибора, а на конкретную работу.

Так выбор получается намного проще. Сначала формулируется задача, потом под неё подбирается инструмент.

Что понадобится кроме самого прибора

Нивелир или теодолит сами по себе редко составляют весь рабочий комплект.

Для нивелира

Обычно понадобятся:

• устойчивый штатив;
• нивелирная рейка;
• при необходимости башмак или другая опора под рейку;
• защитный кейс для перевозки.

Для теодолита

Комплект зависит от методики работы. Могут понадобиться:

• штатив;
• отвес или встроенный центрир;
• вехи;
• марки и визирные цели;
• принадлежности для закрепления точек.

Штатив здесь нельзя считать мелочью. Люфт соединения или неустойчивая установка способны испортить результат даже при хорошем приборе.

Частые ошибки при выборе

Некоторые ошибки повторяются постоянно.

• Покупать прибор с максимальной дальностью. Большое значение в характеристиках выглядит убедительно, но ничего не говорит о том, нужна ли такая дальность на конкретном объекте.
• Считать более сложный прибор более универсальным. Теодолит не становится удобнее нивелира при контроле десятков высотных отметок только потому, что его устройство сложнее.
• Использовать нивелир там, где нужно откладывать углы. Горизонтальный круг некоторых моделей подходит для ориентировочных операций, но это не полноценная замена теодолиту.
• Не учитывать подготовку оператора. Чем больше ручных операций требует методика, тем больше возможностей допустить ошибку.
• Экономить на штативе и принадлежностях. Неустойчивая установка может свести на нет преимущества более точного прибора.

Иногда простой инструмент, выбранный точно под задачу, даёт лучший результат, чем оборудование с большим количеством функций.

Коротко: главное отличие нивелира от теодолита

Запомнить можно через два вопроса.

Нужно определить высоту, перепад или перенести отметку? Используют нивелир.

Нужно измерить или отложить горизонтальный либо вертикальный угол? Используют теодолит.

Не нужно искать прибор, который выглядит «профессиональнее». Гораздо полезнее сначала точно сформулировать измерительную задачу.

Вопросы и ответы

Что лучше: теодолит или нивелир?

Универсально лучшего варианта нет. Нивелир удобен при работе с высотами и превышениями, теодолит используют при измерении и откладывании углов.

Можно ли теодолитом работать как нивелиром?

Некоторые высотные задачи решить можно методом тригонометрического нивелирования. Для расчёта понадобятся вертикальный угол и расстояние до цели. При обычном контроле большого количества высотных отметок специализированный нивелир обычно удобнее.

Можно ли нивелиром измерять углы?

Некоторые оптические нивелиры оснащены горизонтальным кругом, который позволяет выполнять ориентировочные угловые измерения. Если требуется точное измерение горизонтальных или вертикальных углов, используют теодолит.

Чем нивелир отличается от лазерного уровня?

В строительной практике лазерный уровень часто называют лазерным нивелиром. Лазерный прибор проецирует линию или плоскость и удобен при разметке внутри помещений. Классический оптический нивелир работает со зрительной трубой и рейкой, позволяя определять превышения между точками.

Что лучше использовать при разбивке фундамента?

Зависит от этапа работ. Для переноса и контроля строительных осей нужен прибор для угловых измерений. Высотные отметки опалубки и фундамента удобнее проверять нивелиром.

Какой прибор нужен для определения перепада высот?

Для такой работы обычно применяют нивелир с рейкой. Превышение определяют по разнице отсчётов в контрольных точках.

Что проще освоить: нивелир или теодолит?

Базовую работу с оптическим нивелиром обычно освоить проще. Теодолит требует более внимательного центрирования и понимания методики угловых измерений. В обоих случаях результат зависит не только от точности прибора, но и от правильности работы оператора.

Какой прибор выбрать для участка?

Если нужно определить перепад высот, спланировать земляные работы или перенести отметки, обычно выбирают нивелир. Если задача связана с направлениями, углами или разбивкой осей будущего здания, нужен теодолит.

Можно ли работать с нивелиром одному?

С классическим оптическим нивелиром удобнее работать вдвоём. Один человек наблюдает через зрительную трубу, второй устанавливает рейку в нужных точках. При небольшом объёме работ возможны и другие схемы, но они обычно менее удобны.

Можно ли работать с теодолитом одному?

Да, многие угловые измерения выполняет один оператор. При разбивочных работах второй человек может понадобиться для установки вехи, марки или другой визирной цели.

Измеряет ли теодолит расстояние?

Основная задача теодолита заключается в измерении углов. Обычный прибор не обязательно оснащён электронным дальномером, поэтому расстояние может потребоваться определять отдельно. У некоторых моделей зрительная труба позволяет выполнять приближённые дальномерные измерения по рейке, если это предусмотрено конструкцией и методикой.

Нужен ли теодолит для строительства частного дома?

Не всегда. Если требуется только проверить отметки фундамента, опалубки или перепад участка, чаще достаточно нивелира. Теодолит понадобится, если нужно точно работать с направлениями и углами, например при разбивке строительных осей.

Что выбрать для ремонта квартиры: теодолит или нивелир?

Для обычного ремонта теодолит практически не нужен. При разметке стен, укладке плитки, монтаже потолков и мебели удобнее лазерный нивелир или лазерный уровень.
