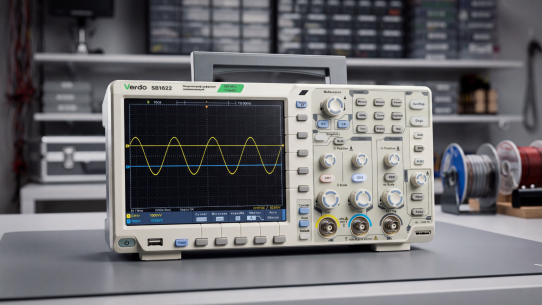

Выбор осциллографа: анализ ключевых параметров

Осциллограф — один из основных приборов для ремонта, разработки и исследования электронной техники. Он позволяет наблюдать изменение напряжения во времени, оценивать форму сигнала и находить кратковременные отклонения.

При выборе легко ориентироваться только на самые заметные цифры — полосу пропускания, частоту дискретизации или объём памяти. Но основные характеристики осциллографа связаны между собой, поэтому максимальное значение одного параметра не компенсирует ограничения другого.

Разберём, какие основные параметры осциллографа действительно влияют на работу и как сравнивать параметры осциллографов под конкретные измерительные задачи. Если сначала нужно разобраться с подключением щупа, каналами, масштабом и базовыми органами управления, эти вопросы подробно рассмотрены в статье «Про осциллограф для новичков — просто и понятно!».

Полоса пропускания (частота сигнала)

Полоса пропускания — это верхняя граница частот, на которой осциллограф сохраняет точность измерений. То есть, это предел, до которого прибор корректно передает форму сигнала.

Верхнюю границу обычно определяют по уровню −3 дБ: по мере приближения к ней амплитуда отображаемого сигнала уже начинает заметно снижаться.

Для синусоидального сигнала ориентироваться на полосу сравнительно просто. С импульсами сложнее: их форма определяется не только частотой повторения, но и высокочастотными составляющими, необходимыми для передачи быстрых фронтов. При недостаточной полосе фронты сглаживаются, короткие выбросы становятся менее заметными, а форма осциллограммы меняется.

Почему это важно? Осциллограф с недостаточной полосой может показать сигнал более медленным и сглаженным, чем он есть в исследуемой цепи. Особенно это критично при работе с цифровой и импульсной электроникой.

Совет при покупке: выбирайте полосу с запасом относительно частотного состава исследуемого сигнала. Универсального правила «в два раза выше частоты» нет: необходимый запас зависит от формы сигнала и требуемой точности. Например, VERDO SB1623 — двухканальный цифровой осциллограф с полосой 100 МГц и частотой дискретизации до 1 Гвыб/с.

Время нарастания осциллографа

Для импульсных сигналов одной полосы пропускания недостаточно. Ещё один полезный параметр — время нарастания осциллографа. Оно характеризует быстродействие измерительного тракта и обычно связано со временем перехода между нижним и верхним уровнями фронта.

Для систем с близкой к гауссовой частотной характеристикой применяют приближённую зависимость:

Чем меньше собственное время нарастания прибора, тем более быстрые фронты он способен передать без заметного замедления. Для конкретной модели соотношение может отличаться, поэтому при наличии паспортного значения лучше ориентироваться именно на него.

Почему это важно? Сигнал может повторяться с относительно небольшой частотой, но иметь очень быстрые фронты. Осциллограф с недостаточным быстродействием покажет такой переход более пологим, и измеренное время фронта окажется больше реального.

Совет при покупке: для цифровых и импульсных сигналов учитывайте не только частоту повторения, но и скорость переходов. Проверяйте также полосу и время нарастания щупа — он тоже ограничивает быстродействие всей измерительной системы.

Как измерять время фронта, амплитуду, частоту, RMS и другие параметры по осциллограмме, подробнее разобрано в материале «Осциллограф в деле: что, как и зачем измерять?».

Частота дискретизации

Частота дискретизации показывает, с какой скоростью цифровой осциллограф получает отдельные отсчёты сигнала. Она измеряется в Мвыб/с или Гвыб/с. При прочих равных чем выше частота дискретизации, тем меньше временной интервал между соседними отсчётами и тем подробнее можно зарегистрировать быстрые изменения сигнала.

При выборе нужно учитывать не только максимальную цифру из характеристик. У некоторых приборов доступная частота выборки зависит от количества включённых каналов, режима захвата и установленной длительности записи.

Почему это важно? При слишком редкой выборке форма быстрого сигнала восстанавливается по небольшому числу точек, а короткие события могут быть зарегистрированы недостаточно подробно. При этом высокая дискретизация не заменяет достаточную полосу пропускания: то, что уже ослабил входной тракт, более частая оцифровка не восстановит.

Совет при покупке: при сравнении характеристик цифрового осциллографа проверяйте не только максимальное значение Гвыб/с, но и режим, в котором оно достигается. Особенно это важно, если предполагается одновременно использовать несколько каналов.

Коэффициент отклонения и чувствительность (вертикальное отклонение)

Вертикальный масштаб обычно задаётся в мВ/дел или В/дел. Коэффициент отклонения осциллографа показывает, какое напряжение соответствует одному вертикальному делению экрана.

Например, при 100 мВ/дел. изменение на три деления соответствует 300 мВ, если установленный коэффициент щупа правильно учтён прибором.

Чувствительность осциллографа — более широкое понятие. Возможность различать слабые изменения напряжения определяется не только минимальным В/дел, но также вертикальным разрешением, собственным шумом и характеристиками входного тракта.

Почему это важно? Малый вертикальный масштаб позволяет увеличить сигнал на экране, но не устраняет шум. Если полезный сигнал сопоставим с собственными шумами прибора, простое переключение на меньшее значение мВ/дел не даст дополнительной достоверной информации.

Совет при покупке: для работы с малыми сигналами сравнивайте минимальный коэффициент отклонения вместе с вертикальным разрешением, шумом и точностью измерения напряжения.

Диапазон входных напряжений

Когда сравнивают диапазон осциллографа, нужно уточнять, о каком параметре идёт речь: частотном диапазоне, вертикальном масштабе, временной развёртке или допустимом входном напряжении.

Для входа прибора полезно различать:

• диапазон В/дел;
• максимальное допустимое входное напряжение;
• диапазон вертикального смещения Offset;
• характеристики и коэффициент используемого щупа.

Минимальный масштаб определяет, насколько удобно рассматривать небольшой сигнал. Максимальное входное напряжение — уже ограничение по допустимому воздействию на вход.

Почему это важно? Неправильно выбранный масштаб всего лишь ухудшает отображение, а превышение допустимого входного напряжения может привести к перегрузке или повреждению прибора. Особенно внимательно этот параметр нужно проверять при работе с силовыми цепями.

Совет при покупке: заранее оцените максимальные ожидаемые напряжения и проверьте ограничения осциллографа и щупа. Использование щупа ×10 расширяет рабочий диапазон по напряжению, но не отменяет предельных значений, указанных производителем.

Глубина памяти (глубина захвата)

Глубина памяти показывает, сколько отсчётов цифровой осциллограф способен сохранить в одной записи.

Большая память особенно полезна, когда нужно одновременно получить достаточно длинный временной интервал и сохранить высокую детализацию. После захвата такой записи можно увеличить небольшой фрагмент и исследовать короткий выброс, пропущенный импульс или другой редкий сбой.

Частоту дискретизации и память лучше рассматривать вместе:

Чем дольше нужно наблюдать сигнал при высокой частоте выборки, тем больше памяти потребуется.

Почему это важно? При ограниченной памяти увеличение длительности записи может привести к снижению фактической частоты выборки. В результате длинная осциллограмма сохраняется, но мелкие детали внутри неё отображаются хуже.

Совет при покупке: оценивайте память исходя из реальной длительности процессов, которые предстоит исследовать. У VERDO SB1802 максимальная длина записи достигает 400 Мточек, максимальная частота дискретизации — 5 Гвыб/с; модель имеет четыре канала и полосу 350 МГц.

Количество каналов

Количество каналов — это количество независимых линий ввода сигнала, по которым осциллограф может одновременно регистрировать и отображать сигналы.

Два канала позволяют сопоставить, например, входной и выходной сигнал одного узла. Четыре удобны при анализе схем, где нужно одновременно видеть питание, управляющие импульсы и несколько связанных сигналов.

Здесь имеет значение не только само число входов. У некоторых моделей при одновременной работе нескольких каналов ресурсы АЦП или памяти распределяются между ними, что может влиять на доступные режимы захвата.

Почему это важно? Одновременная регистрация позволяет увидеть временную связь между событиями. Если измерять точки по очереди, нельзя достоверно сравнить их поведение во время одного и того же кратковременного сбоя.

Совет при покупке: выбирайте количество каналов под реальные задачи и проверяйте характеристики многоканального режима. Например, VERDO SB1645 имеет четыре аналоговых канала, полосу 100 МГц и максимальную частоту дискретизации 1 Гвыб/с.

Точность измерений и временной базы

Высокая полоса и частота дискретизации ещё не означают, что осциллограф одинаково хорошо выполняет количественные измерения.

При сравнении моделей полезно проверить:

• точность вертикального коэффициента;
• точность временной базы;
• собственные шумы;
• стабильность временной развёртки.

Точность временной базы влияет на измерение периода, частоты, задержек и временных интервалов. В документации её часто указывают в ppm.

Почему это важно? Два прибора с одинаковой полосой и частотой дискретизации могут различаться по погрешности измерения напряжения или времени. Для поиска формы сигнала это не всегда критично, но при количественном анализе разница становится существенной.

Совет при покупке: если осциллограф будет использоваться для точных измерений амплитуды, частоты или временных интервалов, сравнивайте соответствующие паспортные характеристики, а не только МГц и Гвыб/с.

Дополнительные функции и удобство

Современные цифровые модели умеют не только выводить осциллограмму. В зависимости от прибора доступны:

• автоматические измерения — быстро определяют амплитуду, частоту, период, RMS, длительность импульса и другие параметры без ручного подсчёта по сетке;

• математические операции между каналами — позволяют складывать, вычитать или иначе обрабатывать сигналы, например сравнивать вход и выход схемы;

• FFT — переводит сигнал в частотную область и помогает увидеть основные частотные составляющие, гармоники и помехи;

• декодирование I²C, SPI, UART/RS-232, CAN и других интерфейсов — показывает передаваемые данные вместе с электрической формой сигнала;

• Pass/Fail — автоматически проверяет, укладывается ли сигнал в заданные пользователем пределы;

• сохранение осциллограмм и исходных данных — нужно для повторного анализа, сравнения измерений и подготовки отчётов;

• встроенный генератор — позволяет подавать тестовый сигнал на устройство и одновременно наблюдать его отклик без отдельного генератора;

• USB, LAN и удалённое управление — используются для передачи данных, подключения к компьютеру и автоматизации измерений.


Почему это важно? Такие функции осциллографа не увеличивают полосу или точность входного тракта, но могут заметно сократить время диагностики и обработки результатов.

Совет при покупке: выбирайте дополнительные возможности под реальные задачи. Нет смысла переплачивать за декодирование шин или встроенный генератор, если они не будут использоваться.

На что обратить внимание при выборе осциллографа?

Итак, при выборе осциллографа учитывайте следующие моменты:

• Полоса пропускания — подбирается с учётом частотного состава и формы сигнала.
• Время нарастания — особенно важно для быстрых фронтов и коротких импульсов.
• Частота дискретизации — определяет временную детализацию цифровой записи.
• Коэффициент отклонения и чувствительность — важны при измерении слабых сигналов.
• Входной диапазон — должен соответствовать ожидаемым уровням напряжения.
• Глубина памяти — определяет, насколько длинную запись можно сохранить без существенной потери детализации.
• Количество каналов — выбирается по числу сигналов, которые нужно сравнивать одновременно.
• Точность — важна при количественных измерениях напряжения и времени.
• Дополнительные функции — должны соответствовать реальным задачам.
• Размеры и масса — учитывайте, если прибор будет часто переноситься или рабочее место ограничено.

Сначала определите частотный диапазон и скорость фронтов исследуемых сигналов, ожидаемые напряжения и необходимое число каналов. После этого уже имеет смысл сравнивать остальные основные параметры осциллографа — дискретизацию, память, точность и функции конкретных моделей.

Выбирать прибор лучше не по одной максимальной цифре в таблице характеристик, а по сочетанию параметров, которое соответствует предполагаемым измерениям.
