Как выбрать паяльную станцию: критерии, сценарии, ошибки

Паяльная станция — это блок управления с подключаемым нагревательным инструментом (паяльником, термофеном, термопинцетом), который точно задаёт и удерживает температуру. От обычного паяльника её отличает управление: станция держит заданную температуру жала под нагрузкой, а простой паяльник греется без регулировки и остывает при пайке крупного контакта. От этого напрямую зависят качество соединений и сохранность компонентов.

Устройство паяльной станции и основные типы

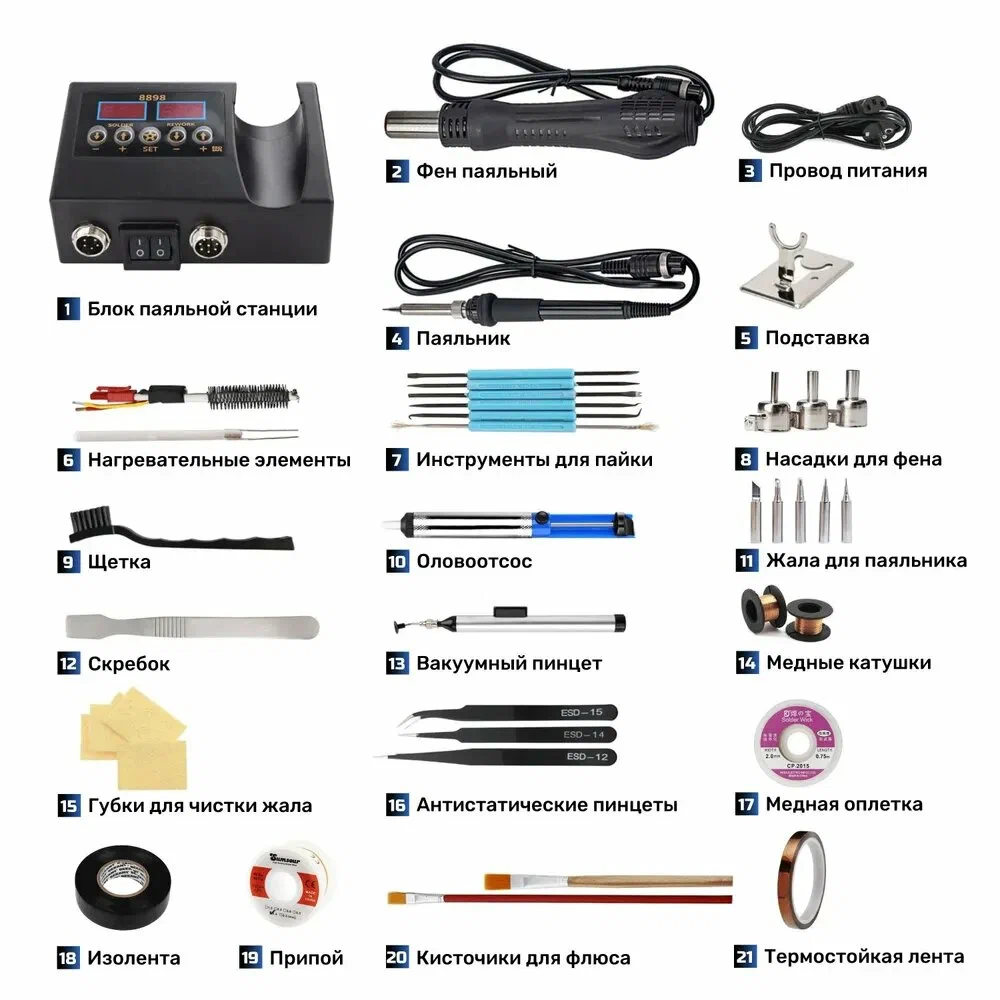

Станция состоит из трёх частей: блок управления с контроллером температуры, дисплеем и органами управления, нагревательный инструмент и подставка с держателем. В инструменте стоят нагревательный элемент и температурный датчик — по его сигналу контроллер регулирует нагрев.

Жало паяльника может нагреваться разными способами. От выбранной технологии зависят скорость выхода на рабочую температуру, стабильность нагрева и комфорт работы.

Нихромовый нагреватель — самый простой и доступный вариант. Он медленнее выходит на рабочую температуру и менее эффективно компенсирует её падение при пайке крупных соединений.

Керамический нагреватель быстрее реагирует на изменение температуры и точнее поддерживает заданный режим. Благодаря оптимальному сочетанию стоимости и характеристик именно такие станции получили наибольшее распространение.

Картриджная система объединяет нагреватель и температурный датчик непосредственно внутри жала. Это обеспечивает очень быстрый разогрев и практически мгновенное восстановление температуры после контакта с элементами платы.
В профессиональном оборудовании также применяется индукционный нагрев. Такая технология позволяет максимально быстро нагревать жало и стабильно поддерживать температуру даже при интенсивной работе с теплоёмкими соединениями.

Хорошая паяльная станция — это не самая мощная модель, а та, которая стабильно удерживает температуру во время работы.

По конструкции станции бывают одноканальные и многоканальные. Одноканальная управляет одним инструментом, например только паяльником. Многоканальная обслуживает два инструмента и больше: типичные связки — «паяльник + термофен» или «паяльник + термопинцет», где каждый канал включается и настраивается отдельно. Многоканальность нужна тем, кто постоянно чередует монтаж и демонтаж и не хочет переключать оборудование под каждую операцию.

Виды паяльных станций по назначению

Контактные, термовоздушные, комбинированные, демонтажные и инфракрасные станции предназначены для разных видов работ.

По назначению станции делят на пять типов.

Паяльные (контактные)

Работают одним паяльником. Это основной инструмент для монтажа выводных компонентов, проводов, разъёмов и крупных SMD — базовый выбор для сборки и мелкого ремонта.

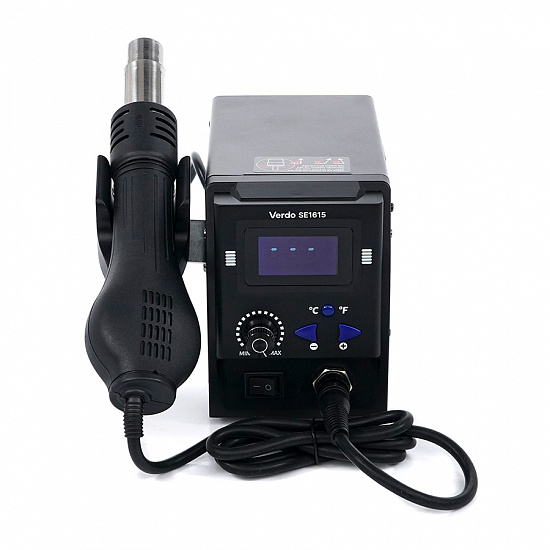

Термовоздушные (фены)

Используют поток горячего воздуха без контакта с платой. Их берут для монтажа и демонтажа поверхностных компонентов, включая корпуса BGA, QFP, QFN, PLCC, а также для термоусадки.

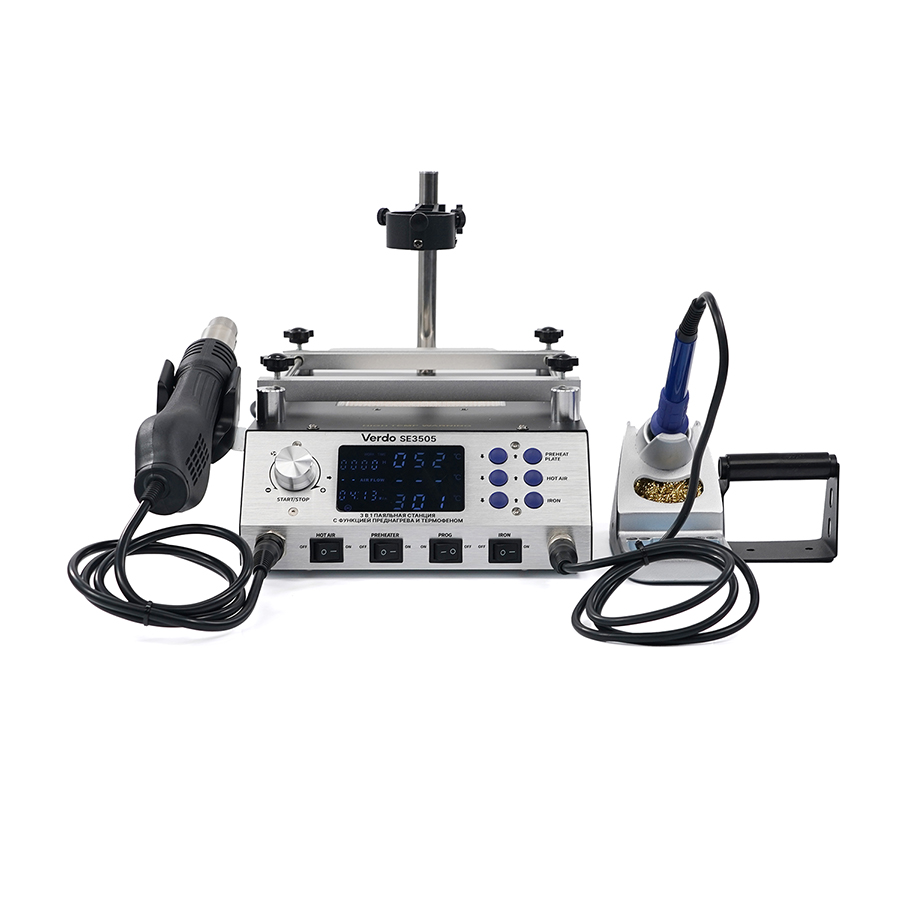

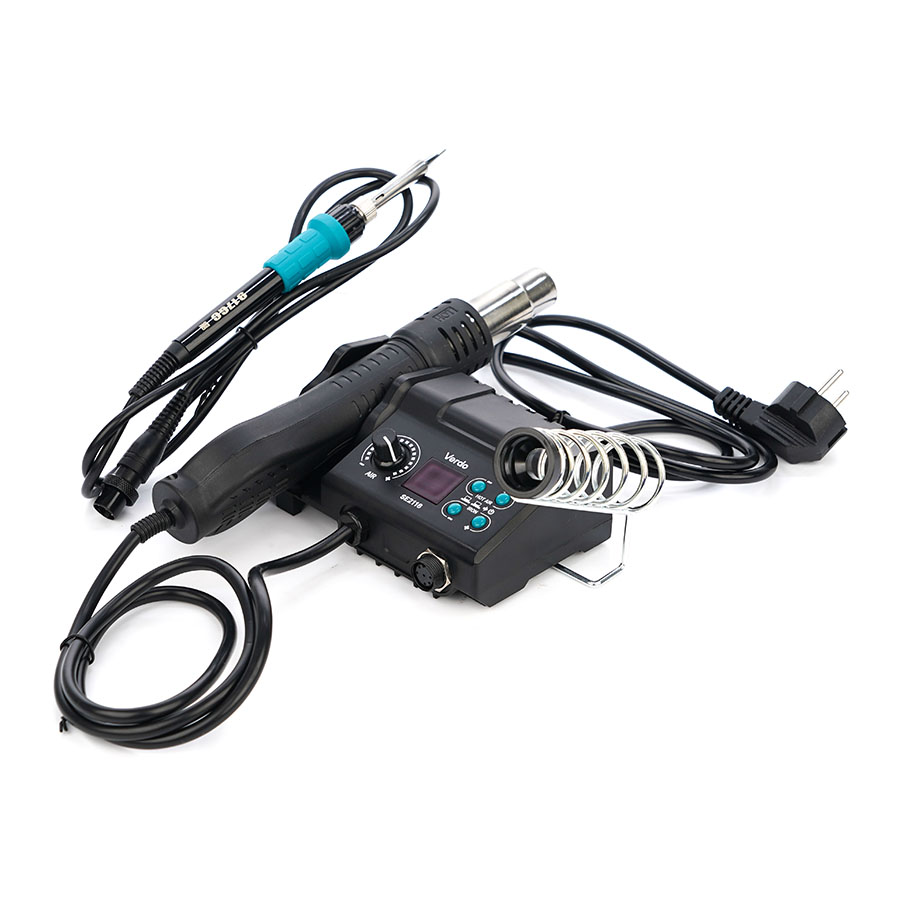

Комбинированные

Объединяют паяльник и термофен в одном корпусе. Это универсальный формат для сервиса: один прибор закрывает и контактную пайку, и бесконтактный демонтаж.

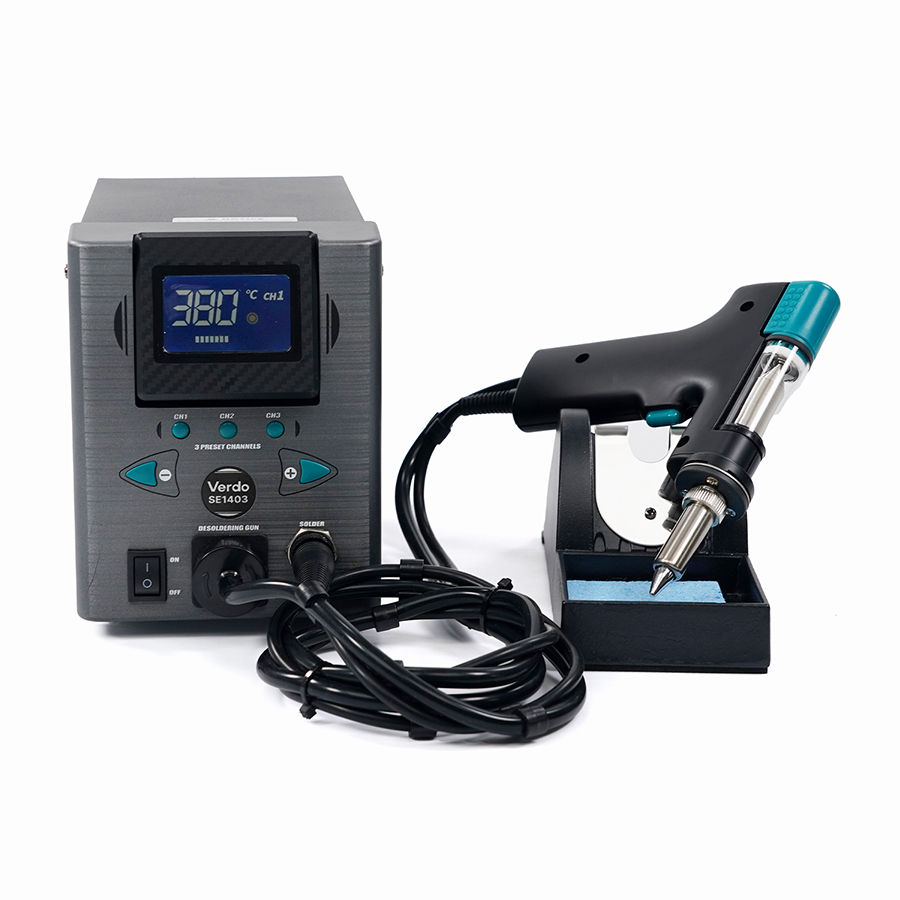

Демонтажные

Оснащаются вакуумным оловоотсосом, который расплавляет припой и одновременно удаляет его из монтажных отверстий. Это значительно упрощает демонтаж выводных компонентов и очистку печатных плат.

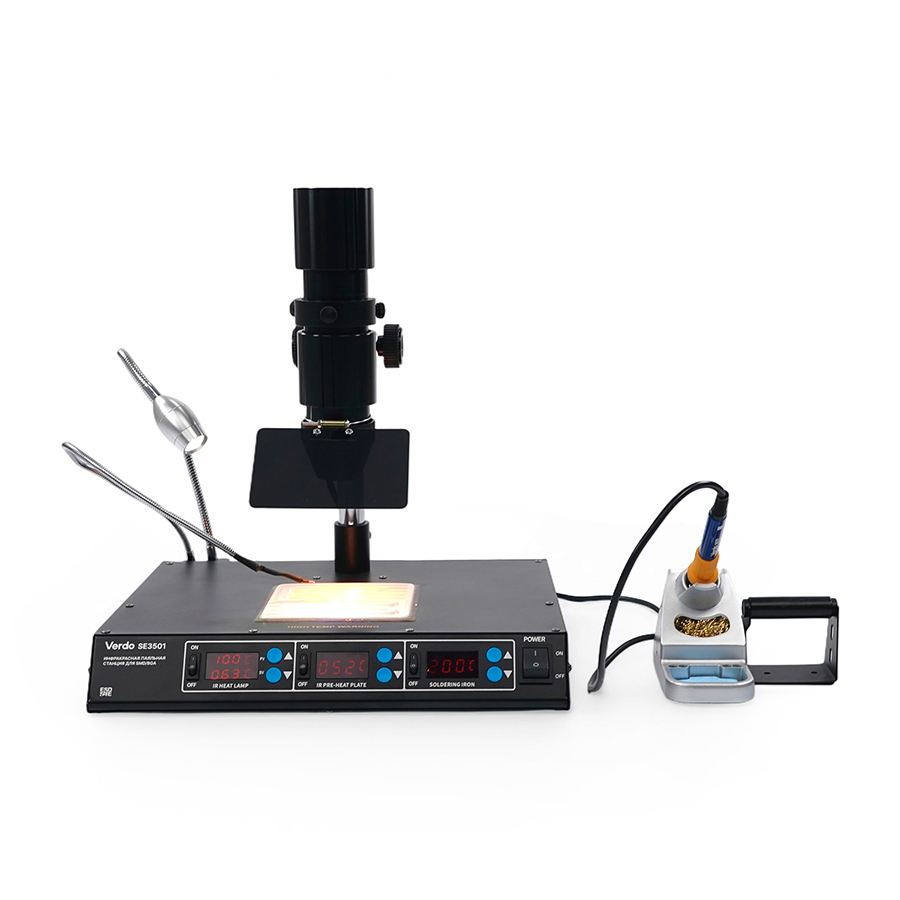

Инфракрасные

Используют ИК-нагрев для равномерного прогрева зоны пайки и нижнего прогрева платы. Их применяют при работе с крупными BGA и многослойными платами, где важен контроль градиента температуры.

Отдельно стоит отметить термопинцет. Хотя чаще всего он используется как дополнительный инструмент, именно он значительно ускоряет замену небольших двухвыводных SMD-компонентов.

Критерии выбора паяльной станции

При выборе паяльной станции не стоит ориентироваться только на цену или мощность. Намного важнее понимать, какие задачи предстоит выполнять, как часто будет использоваться оборудование и какие компоненты придётся паять. Именно сочетание этих факторов определяет, какая модель окажется удобной и действительно оправдает ожидания.

Ниже рассмотрим основные характеристики, на которые стоит обратить внимание перед покупкой.

Тип нагрева

Тип нагрева задаёт скорость выхода на режим и стабильность температуры под нагрузкой. Нихром дешевле, но медленнее и хуже переносит интенсивную работу. Керамика — разумный баланс цены и скорости для большинства задач. Картриджные и индукционные системы быстрее всех восстанавливают температуру после касания контакта, поэтому их выбирают там, где важна производительность и работа с теплоёмкими элементами: крупными полигонами, экранами, разъёмами. Для эпизодической пайки хватает керамики, для потока и сервиса стоит смотреть на картриджные решения.

Мощность

Мощность влияет на скорость компенсации теплоотвода, а не на предельную температуру. Паяльнику для мелкого монтажа хватает 40–70 Вт. Для крупных контактов, толстых проводов и пайки по большим медным полигонам нужен запас, иначе жало проваливается по температуре. У термовоздушного канала важна ещё и производительность потока (л/мин): её нехватка замедляет прогрев крупных корпусов. Ориентируйтесь на характер работ, а не на максимальную цифру.

Температурный диапазон

Рабочий диапазон должен покрывать используемые припои с запасом. Свинцовый припой плавится около 183 °C, бессвинцовый — примерно 217–227 °C, поэтому реальная температура жала при пайке держится в пределах 300–360 °C. Нижняя граница нужна для деликатных операций, верхняя — для теплоёмких соединений и бессвинцовой пайки. Диапазона до 400–480 °C хватает почти любой современной станции; важнее точность удержания в рабочей зоне, чем сам предел.

Наличие термофена

Термофен нужен для всего, что связано с поверхностным монтажом: установка и снятие SMD-компонентов, работа с BGA, QFP, QFN, термоусадка. Если задачи ограничены выводным монтажом и мелким ремонтом, без фена можно обойтись — хватит паяльной станции. Как только появляются платы современной техники (телефоны, ноутбуки, бытовая электроника), связка «паяльник + термофен» становится почти обязательной. При выборе фена смотрите на регулировку потока воздуха и датчик положения: автоматическое включение и отключение при возврате фена на подставку экономит ресурс нагревателя. Отдельную термовоздушную станцию берут те, у кого паяльник уже есть, а нужен бесконтактный демонтаж.

Количество каналов и независимых инструментов

Одноканальная станция управляет одним инструментом, многоканальная — держит наготове, например, паяльник и термофен (или паяльник и термопинцет) с раздельной настройкой температуры. Это экономит время при частом чередовании операций и не требует переподключения. Для домашней пайки достаточно одного канала, для сервиса удобнее два и больше.

Точность и стабильность температуры (ПИД-регулятор)

ПИД-регулятор удерживает заданную температуру без заметных колебаний: не даёт перегреть компонент и не позволяет жалу просесть в момент касания контакта. Чем стабильнее удержание (обычно указывают ±1–2 °C), тем предсказуемее результат и ниже риск повредить чувствительный элемент. Полезна и функция калибровки температуры — она компенсирует износ жала и расхождение показаний.

Жала, насадки, расходники

Жала и насадки — расходник, и от их доступности зависит стоимость владения. Уточните тип жал (фирменные под серию или картриджные), набор форм (конус, срез, клин) и наличие сопел для термофена под разные корпуса. Перед покупкой станции убедитесь, что расходники к ней есть в продаже: иначе даже хорошая станция окажется неудобной в долгой эксплуатации.

Как выбрать паяльную станцию под разные задачи

Выбор станции зависит от задач: массивные детали требуют мощности, а мелкие SMD-компоненты — точности и щадящего нагрева. Для цифровой техники нужен горячий воздух, для сквозного монтажа — обычный паяльник. При ежедневной работе лучше взять индукционную или цифровую модель, для дома — бюджетную, но надёжную. Ниже разберём параметры для каждого сценария.

Для дома и новичка

Для дома, радиолюбительства и редкого ремонта нет смысла переплачивать за многоканальные профессиональные станции. Достаточный вариант: паяльная станция с керамическим нагревателем мощностью около 50–70 Вт, с ПИД-регулятором и понятным управлением. Такой набор закрывает монтаж выводных компонентов, пайку проводов и разъёмов, мелкий ремонт. Если в планах есть поверхностный монтаж (замена SMD, термоусадка), берите сразу комбинированный формат «паяльник + термофен» — это избавит от второй покупки. Новичку важнее стабильность температуры и удобство, чем максимальные характеристики: перегрев и плавающая температура часто становятся причиной испорченных плат и холодной пайки на старте.

Для сервиса и профессионального ремонта электроники

Для сервиса на первый план выходят производительность, ресурс инструмента и универсальность. Здесь оправданы многоканальные станции: паяльник с быстрым восстановлением температуры (картриджные системы), полноценный термовоздушный канал с регулировкой потока под BGA и QFP, часто — отдельный демонтажный инструмент. Термопинцет ускоряет замену мелких двухвыводных компонентов. При постоянной нагрузке важны запас мощности, стабильность ПИД-регулировки и доступность жал и сопел под разные корпуса. Чем шире номенклатура ремонтируемой техники, тем сильнее выбор смещается к комбинированным и специализированным станциям.

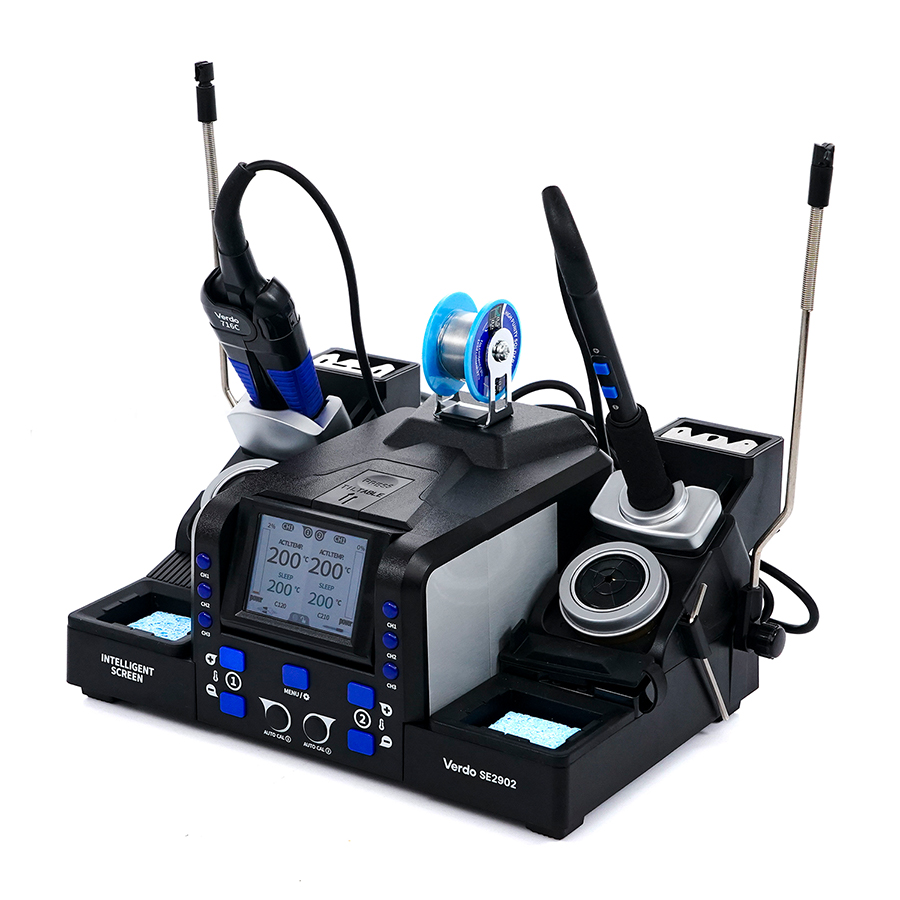

Под каждый сценарий из этого гайда в каталоге есть свои модели Verdo: компактная SE0208 для дома, многоканальные SE2116 и SE2902 для сервиса, SE3401 «3 в 1» с оловоотсосом — для полного цикла ремонта. Смотрите характеристики и подбирайте станцию под свои задачи.

Частые ошибки при выборе паяльной станции

При выборе паяльной станции легко сосредоточиться только на одной характеристике и упустить то, что реально влияет на удобство и качество работы.

Ниже — самые частые ошибки, которых лучше избегать заранее: они помогают понять, на что смотреть при реальной эксплуатации.

• Ставка только на мощность. Большие ватты не гарантируют качества: без стабильной ПИД-регулировки мощный паяльник легко перегревает компоненты. Важнее удержание температуры под нагрузкой.

• Паяльная станция без фена там, где нужен поверхностный монтаж. Если в работе есть SMD, BGA или QFP, паяльник задачу не закроет — придётся докупать термофен.
• Обратная крайность — дорогая многоканальная станция для редкой домашней пайки. Избыточный функционал не окупается.
• Экономия на расходниках. Без доступных жал и сопел под нужные корпуса удобная на бумаге станция превращается в проблему.
• Выбор по максимальному пределу температуры. Диапазона до 400–480 °C хватает почти всем, качество решает точность в рабочей зоне 300–360 °C.
• Невнимание к эргономике и безопасности: датчику положения фена, спящему режиму, антистатической защите, заземлению жала. Эти мелочи влияют на удобство и сохранность компонентов.

Чек-лист перед покупкой паяльной станции

Чтобы не упустить важные детали и сделать выбор, используйте этот чек-лист как пошаговое руководство перед покупкой.

• Определите тип работ: контактная пайка, поверхностный монтаж, демонтаж или всё сразу.
• Выберите инструмент: паяльник, паяльник + термофен, паяльник + термопинцет или станция 3-в-1 с оловоотсосом.
• Проверьте тип нагрева и скорость восстановления температуры.
• Оцените мощность паяльного канала и производительность потока фена (л/мин).
• Убедитесь, что температурный диапазон покрывает ваши припои с запасом.
• Проверьте ПИД-регулятор и заявленную стабильность (±1–2 °C), функцию калибровки.
• Уточните доступность жал, картриджей и сопел под выбранную серию.
• Решите, нужна ли одновременная работа несколькими инструментами.
• Проверьте безопасность и эргономику: заземление жала, датчик положения фена, спящий режим, антистатический корпус.
• Уточните актуальную цену, наличие и комплектацию в карточке товара.

Итоги: как выбрать паяльную станцию

Выбор сводится к трём вопросам: какие работы вы выполняете, каким инструментом их удобнее закрыть и насколько стабильно станция держит температуру. Для дома хватает паяльной станции с ПИД-регулятором, при появлении SMD — связки «паяльник + термофен». Для сервиса важны производительность, многоканальность и доступность расходников, а для демонтажа — фен и вакуумный оловоотсос. Ориентируйтесь на точность удержания температуры и соответствие задачам, а не на максимальные цифры в характеристиках.

Вопросы и ответы

Чем паяльная станция отличается от обычного паяльника?

Станция удерживает заданную температуру жала под нагрузкой: за это отвечают контроллер и датчик. Обычный паяльник греется без регулировки и остывает при пайке крупных контактов. Отсюда более предсказуемое качество и меньший риск перегреть компонент.

Нужны ли паяльной станции поверка и внесение в Госреестр?

Нет. Паяльная станция — не средство измерения, поэтому поверка и внесение в Госреестр СИ к ней не относятся. Эти требования касаются измерительных приборов, а не паяльного оборудования.

Какой температуры хватает для пайки?

Свинцовый припой плавится около 183 °C, бессвинцовый — примерно 217–227 °C. Рабочая температура жала обычно 300–360 °C. Диапазона до 400–480 °C, который есть у большинства станций, достаточно для типовых задач.

Что лучше новичку: паяльник или паяльник с феном?

Если планируется только выводной монтаж и мелкий ремонт, хватит паяльной станции. Как только появляется работа с поверхностными компонентами (SMD, термоусадка), логичнее сразу взять комбинированный вариант и не докупать оборудование позже.

Зачем нужен ПИД-регулятор?

ПИД-регулятор удерживает температуру без резких колебаний: не перегревает компонент и не даёт жалу просесть при касании контакта. Чем стабильнее удержание, тем ниже риск повредить чувствительный элемент и получить холодную пайку.

Для чего в станции вакуумный оловоотсос?

Оловоотсос расплавляет припой и откачивает его — это упрощает демонтаж выводных компонентов и очистку отверстий платы. Обычно он идёт в станциях формата 3-в-1, дополняя паяльник и термофен.
