Работа с демонтажной паяльной станцией
- советы производителей

Работа с демонтажной паяльной станцией (c оловоотсосом с вакуумной помпой) требует баланса между правильной геометрией инструмента, температурным режимом, техникой движения и регулярным ТО. Ниже представлены советы по эксплуатации и обслуживанию оборудования.

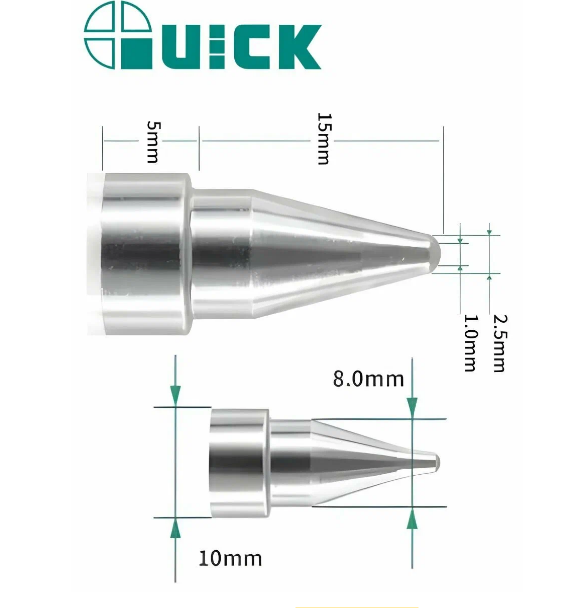

1. Выбор и геометрия сменных сопел

Правильный диаметр сопла определяет силу вакуума и частоту засорения канала. Если сопло слишком узкое — припой остынет прямо в канале; если слишком широкое — упадет разрежение воздуха.

2. Температурные режимы и работа с бессвинцом (Lead-Free)

Установка чересчур высокой температуры (выше 430 °C) приводит к мгновенному окислению припоя: он превращается в густую кашу, забивающую канал, и вызывает отслоение контактных площадок.

• Свинцовый припой (ПОС-61): 340 °C – 360 °C.
• Стандартный бессвинцовый припой: 370 °C – 390 °C.
• Тугоплавкие многослойные платы (БП ПК, серверы, материнские платы): 390 °C – 420 °C.

Прием «Разбавления» для тугоплавких плат:

Если заводской припой плавится неохотно, нанесите на контакт капли ПОС-61 или Сплава Розе/Вуда с помощью обычного паяльника. Смешивание снизит общую температуру плавления капли, позволяя демонтажному пистолету легко втянуть расплав при комфортных 360 °C.

3. Правильная техника выпаивания

• Подготовка и флюс: Нанесите на пайку активный канифольный или гелеобразный флюс (например, NC-559). Он разрушает оксидную пленку и смазывает внутренние стенки сопла, облегчая пролет олова.
• Прогрев и круговое движение: Прижмите сопло к контактной площадке под углом 90°. Выждите 1.5–2 секунды. Сделайте легкое круговое движение кончиком сопла, чтобы освободить вывод от стенок отверстия.
• Импульс вакуума: Нажмите курок помпы и удерживайте его 1.5–3 секунды (для бессвинцового припоя — до 3 секунд).

При регулярной работе удобно использовать станцию, где вакуумный демонтажный модуль уже объединен с другим паяльным оборудованием. Например, VERDO SE3401 сочетает термофен, паяльник и демонтажный модуль с вакуумным отсосом. У демонтажного пистолета предусмотрены съемные сопла и фильтры, а температурный диапазон канала составляет 380–480 °C.

• Правило вертикального отрыва: Не отпускайте курок в момент отрыва от платы! Отведите пистолет строго вверх и только через 1–2 секунды в воздухе отпустите курок. Помпе нужно время, чтобы протащить каплю через весь канал в контейнер.

При работе с массивными полигонами заземления используйте нижний подогрев плат (термостол, 100–120 °C), чтобы избежать ухода тепла в слои меди. Для таких задач можно использовать, например, станцию VERDO SE3505.

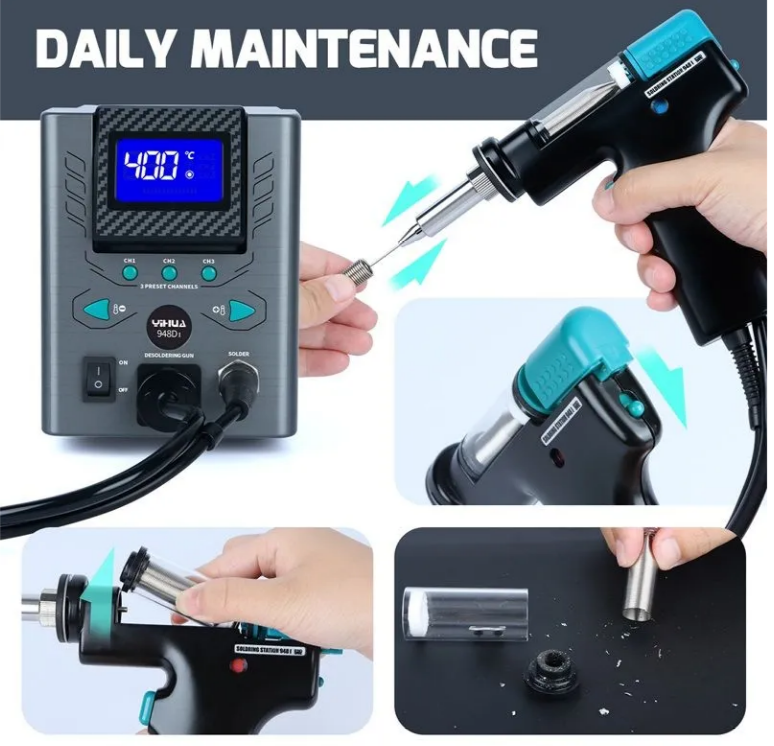

4. Техническое обслуживание демонтажной станции

Оперативный уход (в процессе работы)

• Чистка «на горячую»: пока пистолет нагрет, регулярно пробивайте канал сопла стальным шомполом со стороны кончика.
• Контроль заполнения: очищайте накопитель при заполнении на 50–60%. Забитый стеклянный контейнер создает перегрузку компрессора.
• Защита сопла: перед выключением станции обязательно обильно залудите кончик сопла свежим припоем.

Полное обслуживание (после остывания)

• Очистка гильзы: нажмите защелку фиксатора, извлеките стеклянную/металлическую трубку. Вытряхните припой и очистите металлическую фильтрующую пружину щеткой.
• Проверка фильтров:
• Бумажный/керамический фильтр пистолета: замените, если он потемнел, стал жестким или коричневым от паров флюса.
• Поролоновый фильтр на корпусе станции: проверяйте ежемесячно. Забитый фильтр приводит к перегреву помпы.
• Проверка герметичности: Осмотрите силиконовые уплотнители на торцах гильзы на предмет трещин и нагара. Любой подсос воздуха снижает силу всасывания.

Тест герметичности: включите станцию, зажмите отверстие сопла пальцем и нажмите курок. Глухой звук нагруженной помпы подтверждает полную герметичность системы.
