Подбор осциллографа для автомобиля: ТОП-5 моделей — рейтинг 2026

Осциллограф для автомобиля выбирают не по самой большой полосе, а по задачам. Сколько сигналов нужно видеть одновременно? Будет ли рядом ноутбук? Нужен ли разбор шины CAN? От ответов зависит, какой прибор подойдёт. В рейтинге пять моделей под разные сценарии: от восьмиканальной USB-приставки для форсунок до планшета со встроенными автомобильными тестами.

Разбор идёт от пятого места к первому: каждая следующая модель умеет больше — больше каналов, больше памяти, больше свободы от ноутбука. Идеальных среди них нет, у каждого свои слабые места, и о них сказано прямо. Общие принципы диагностики по осциллограммам — в статье осциллограф для автодиагностики.

5 место. Hantek DSO-1008A — восемь каналов для датчиков и форсунок

Восемь каналов — как раз по числу форсунок у V8. Полоса 100 кГц, частота дискретизации 2,4 Мвыб/с, разрешение 12 бит. Приставка работает через USB с ноутбуком и рассчитана на медленные автомобильные сигналы: датчики положения, форсунки, первичную цепь зажигания, генератор, стартер.

Что с ней можно сделать? В программе больше 70 готовых диагностических проверок и около 20 автоматических измерений. Приставка ловит межвитковое замыкание обмоток, проверяет статор и обмотки генератора. Встроенный восьмиканальный генератор пригодится, когда нужно подать на блок управления имитацию сигнала датчика и посмотреть, как блок на него ответит.

Где подвох? В полосе. 100 кГц для шины CAN не хватит, цифровые фронты и высокочастотные помехи тоже пройдут мимо. Память 4 К точек маленькая: прокрутку стартером приставка запишет, но только с низкой частотой дискретизации, и мелкие детали потеряются.

Преимущества:

• восемь каналов в корпусе весом 0,63 кг;
• 12 бит — небольшие изменения сигнала датчика видны без растяжки по вертикали;
• генератор на восемь каналов;
• готовые проверки в программе.

Недостатки:

• полоса 100 кГц, шины CAN и LIN не для неё;
• память 4 К точек;
• без компьютера не работает;
• нет номера в госреестре СИ.

Подробнее о Hantek DSO-1008A

4 место. Hantek DSO-6074BE — четыре канала и автотесты на ноутбуке

Каналов вдвое меньше, чем у DSO-1008A, зато полоса 70 МГц — в 700 раз шире. Частота дискретизации 1 Гвыб/с. Разница на практике простая: эта приставка видит не только аналоговые датчики, но и цифровые линии.

Программа заточена под первичную автодиагностику. Больше 80 типов измерений: впуск, выпуск, клапаны, стартер, холостой ход. Отдельно есть проверки зажигания, датчика массового расхода воздуха, распредвалов, лямбда-зонда, схем зарядки и пуска. Шины CAN и LIN тоже поддерживаются.

Слабое место — память 64 К точек. На 1 Гвыб/с это всего 64 мкс записи. Для длинных процессов частоту дискретизации приходится снижать, а вместе с ней уходят детали быстрых фронтов. Ну и ноутбук: под капотом ему не всегда найдётся место.

Преимущества:

• четыре канала: коленвал, распредвал, форсунка и катушка на одном экране;
• 70 МГц хватает для шин CAN и LIN;
• готовые автомобильные тесты;
• гарантия 24 мес.

Недостатки:

• память 64 К точек;
• нужен ноутбук;
• нет генератора сигналов;
• нет номера в госреестре СИ.

Подробнее о Hantek DSO-6074BE

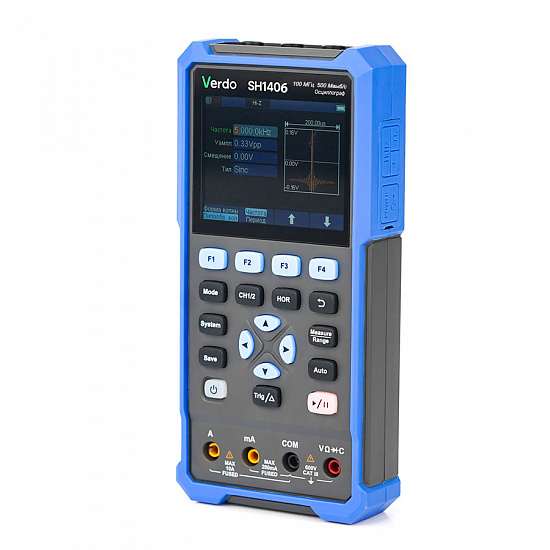

3 место. VERDO SH1406 — осциллограф и мультиметр в одной руке

Прибор весит 0,6 кг и помещается в руку. Внутри двухканальный осциллограф на 100 МГц с частотой дискретизации 500 Мвыб/с, мультиметр True RMS на 4½ разряда и генератор сигналов. Ноутбук не нужен, так что на выезде и на подъёмнике с ним заметно проще.

Зачем мультиметр в осциллографе? Затем, что половина диагностики — это рутина: напряжение, падение на массе, ток утечки. Мультиметр меряет постоянное напряжение до 1000 В, переменное до 750 В, ток до 10 А, сопротивление до 100 МОм, ёмкость до 2 мФ, умеет прозванивать цепь и проверять диоды. Один прибор вместо двух, и не надо перекидывать щупы туда-сюда. Номер в госреестре СИ — 90667-23.

Что не так? Два канала. Пару «коленвал — распредвал» или «импульс — форсунка» посмотреть можно, а несколько цилиндров сразу уже нет. Память 8 К точек: для повторяющихся сигналов хватает, для долгой записи нет. Экран 3,5 дюйма, декодера шин нет.

Преимущества:

• осциллограф, мультиметр и генератор в одном корпусе;
• работает без компьютера;
• 100 МГц — с запасом для автомобильных сигналов;
• номер в госреестре СИ 90667-23.

Недостатки:

• два канала;
• память 8 К точек;
• экран 3,5 дюйма;
• нет декодирования шин.

Генератор нужен не всем. Если без него можно обойтись, в каталоге есть VERDO SH1405 с той же полосой и тем же мультиметром.

Подробнее о VERDO SH1406

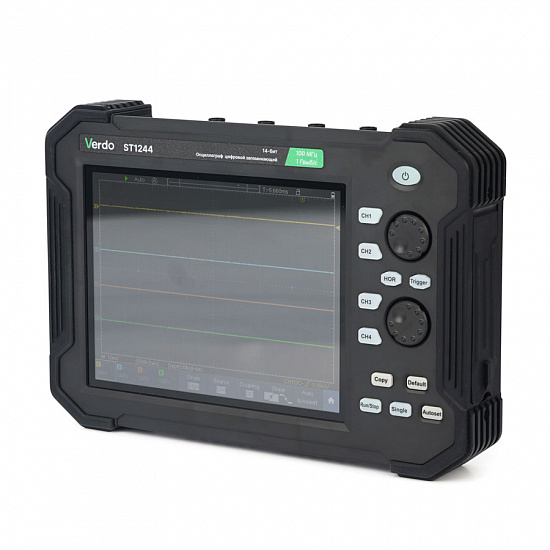

2 место. VERDO ST1244 — четыре канала, 14 бит и декодер CAN

Планшет для работы там, где нет ни стола, ни розетки. Четыре канала, полоса 100 МГц, частота дискретизации 1 Гвыб/с, память 40 М точек, сенсорный экран 8 дюймов. Разрешение АЦП переключается: 8, 12 или 14 бит.

Что здесь важно для автомобиля? Во-первых, декодер шин с запуском по CAN. Прибор не просто рисует CAN-H и CAN-L, а разбирает посылки, и запуск можно поставить на нужное сообщение. Во-вторых, 14 бит. Сигнал лямбда-зонда гуляет в пределах около 1 В, и при высоком разрешении шум и мелкие провалы на нём видны без выкручивания масштаба до упора.

Память 40 М точек позволяет записать прокрутку стартером или несколько секунд холостого хода на высокой частоте дискретизации, а потом спокойно найти в записи единичный пропуск. Режим «годен/не годен» сравнивает сигнал с эталонной маской и сам показывает, где отклонение.

Минус один, но ощутимый: готовых автомобильных тестов нет. Как выглядит исправный сигнал, пользователь должен знать сам. Генератора тоже нет.

Преимущества:

• декодирование и запуск по шине CAN;
• разрешение до 14 бит;
• память 40 М точек;
• сенсорный экран 8 дюймов, USB и LAN;
• номер в госреестре СИ 90665-23.

Недостатки:

• нет готовых автомобильных тестов;
• нет генератора сигналов;
• гарантия 12 мес.

Если 14 бит не нужны, в каталоге есть VERDO ST1243: те же каналы, полоса и декодер, но АЦП 8 бит.

Подробнее о VERDO ST1244

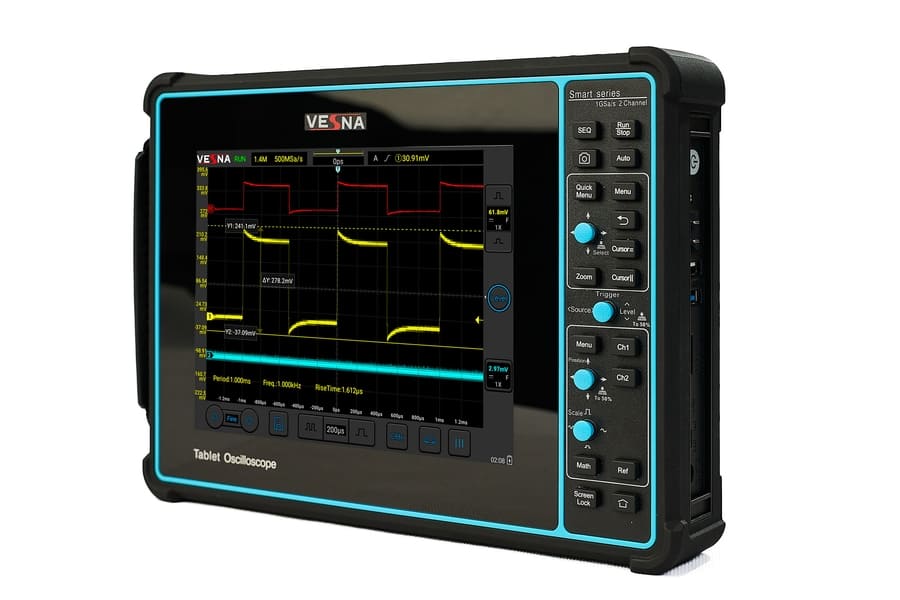

1 место. VESNA AVT1–401 — осциллограф, который делали под автомобиль

Серию AVT1 изначально разрабатывали для автодиагностики, и это чувствуется. Четыре канала, полоса 100 МГц, частота дискретизации 1 Гвыб/с, память 70 М точек, скорость захвата 130 000 осциллограмм в секунду. Прибор работает от встроенной батареи, экран сенсорный, 8 дюймов.

Чем он отличается от универсальных моделей? Встроенным автомобильным ПО. В серии AVT1 в нём есть готовые шаблоны для диагностики зажигания, форсунок, датчиков и АКПП. Развёртку и уровень запуска не нужно подбирать под каждый сигнал вручную: выбрал шаблон — и смотришь. На приёмке автомобиля это экономит время, а диагносту, который только осваивает осциллограф, заметно облегчает жизнь.

Память 70 М точек — самая большая в подборке. Высокая скорость захвата помогает поймать редкий сбой, который проскакивает раз в несколько сотен оборотов. Картинку можно вывести на большой экран по HDMI или отправить по Wi-Fi, чтобы показать клиенту.

А минусы? Прибор тяжелее остальных, 1,9 кг. АЦП 8 бит, генератора нет. Для побайтового разбора посылок CAN удобнее ST1244 со штатным декодером.

Преимущества:

• встроенное автомобильное ПО с шаблонами;
• четыре канала и память 70 М точек;
• скорость захвата 130 000 осц/с;
• встроенная батарея, HDMI и Wi-Fi;
• номер в госреестре СИ 97463-26.

Недостатки:

• АЦП 8 бит;
• нет генератора сигналов;
• вес 1,9 кг;
• гарантия 12 мес.

Когда полоса важнее количества каналов, в каталоге есть двухканальный AVT1–202 на 200 МГц. Обе модели продаются и с расширенным набором аксессуаров.

Подробнее о VESNA AVT1–401

Сравнение моделей

Как выбрать осциллограф для автомобиля

Сколько каналов? Двух хватит, чтобы сверить коленвал с распредвалом или проверить одну форсунку по управляющему импульсу. Четыре канала позволяют держать на экране синхронизацию вместе с зажиганием и впрыском или обе линии CAN плюс опорный сигнал. Восемь нужны, когда все форсунки хочется снять за один заход.

Какая полоса? Датчики, форсунки и первичная цепь зажигания — сигналы медленные, им хватает сотен килогерц. Шинам CAN и LIN, цифровым фронтам и поиску помех нужны уже десятки мегагерц. Полосы 70–100 МГц на типовую автодиагностику хватает с запасом.

Сколько памяти? От неё зависит, сколько времени прибор запишет, не теряя деталей. Прокрутка стартером длится несколько секунд. При 1 Мвыб/с пять секунд — это 5 М точек. Прибору с памятью в пару килоточек придётся резко сбросить частоту дискретизации, и мелочи на записи просто пропадут.

С ноутбуком или без? USB-приставка дешевле и компактнее, но без ноутбука это просто коробка. Планшет или ручной прибор под капотом и на выезде удобнее.

Что со щупами? В первичной цепи зажигания напряжение самоиндукции доходит до сотен вольт, так что нужен щуп с делителем 1:10 или аттенюатор. Вторичную цепь к осциллографу напрямую не подключают, только через ёмкостный датчик. Высоковольтные цепи гибридов и электромобилей измеряют исключительно дифференциальными щупами подходящей категории. На этом не экономят.

Вопросы и ответы

Зачем осциллограф, если есть сканер?

Сканер читает то, что блок управления сам записал и посчитал. Осциллограф показывает сам сигнал. Плавающий контакт, помеха или механика часто не дают кода ошибки, а на осциллограмме их видно сразу.

Сколько каналов нужно для автодиагностики?

Для старта хватит двух. Рабочий стандарт — четыре: синхронизация, зажигание, шины. Восемь — когда нужны все форсунки разом.

Какая полоса нужна для шины CAN?

Типовая скорость CAN — до 1 Мбит/с. Чтобы разглядеть форму фронтов и отражения, берут полосу от нескольких десятков мегагерц. Приборы на 70–100 МГц справляются.

Можно ли подключать осциллограф к высоковольтной цепи зажигания напрямую?

Нет. Вторичную цепь проверяют через ёмкостный датчик, первичную — через делитель 1:10 или аттенюатор.

Подойдёт ли автомобильный осциллограф для гибридов и электромобилей?

Для низковольтной бортовой сети — да. Высоковольтную батарею, инвертор и зарядные цепи измеряют только дифференциальными щупами, рассчитанными на рабочее напряжение системы.

USB-приставка или автономный прибор?

Приставка дешевле при сопоставимой полосе и хороша, если ноутбук и так стоит рядом с машиной. Под капотом, на выезде и на подъёмнике удобнее планшет или ручной прибор.
