Автомобильный осциллограф: для чего нужен, какой выбрать и как пользоваться

Ошибка по датчику есть. Сам датчик уже заменили. Проводку прозвонили, питание приходит, сопротивление в норме, а машина по-прежнему работает не так, как должна. Примерно в этот момент в диагностике и появляется осциллограф.

Мультиметр хорошо отвечает на вопрос «сколько здесь вольт?». Диагностический сканер показывает, что видит блок управления. Осциллограф решает другую задачу: показывает, как электрический сигнал меняется во времени. Не одно усредненное значение, а форму импульсов, провалы, выбросы, шум, пропущенные фронты и задержки.

Поэтому диагностика автомобиля осциллографом особенно полезна при неисправностях, которые сложно поймать обычным измерением:

• контакт отходит только при вибрации;
• датчик работает  на холостом ходу, но начинает давать сбои после прогрева;
• Импульсы ДПКВ есть, однако один из них периодически выпадает;
• CAN-шина передает данные, но форма сигнала уже отличается от нормальной.

Осциллограф не указывает на неисправную деталь автоматически. Зато позволяет увидеть электрическую картину происходящего и проверить, действительно ли сигнал соответствует тому, что должен выдавать исправный узел.

Для чего нужен осциллограф в автомобильной диагностике

Автомобильный осциллограф регистрирует электрический сигнал и показывает его изменение во времени. Непосредственно обычно измеряют напряжение, а ток можно наблюдать через совместимые токовые клещи или датчики тока.

Допустим, на выходе датчика мультиметр показывает 2,4 В. Само по себе это число говорит не так много. На экране осциллографа за теми же 2,4 В могут скрываться совершенно разные процессы: ровный постоянный уровень, прямоугольные импульсы, переменный сигнал или форма с периодическими провалами.

Осциллограф используют при проверке:

• датчиков положения коленчатого и распределительного валов;
• ДМРВ, то есть датчика массового расхода воздуха;
• датчиков ABS;
• форсунок;
• первичной и вторичной цепей зажигания;
• генератора;
• электродвигателей и исполнительных механизмов;
• ШИМ-сигналов;
• CAN и других цифровых линий;
• взаимной синхронизации нескольких сигналов.

Причем особенно интересны ситуации, когда сигнал есть, но выглядит неправильно. Например, датчик коленвала продолжает формировать импульсы, однако их амплитуда становится слишком низкой при пуске. Или ДМРВ реагирует на изменение воздушного потока, но заметно медленнее исправного датчика.

Сканер в такой ситуации может показать уже следствие неисправности. Осциллограф помогает приблизиться к ее электрической причине.

Чем осциллограф отличается от мультиметра

Возьмем простой пример: прямоугольный сигнал переключается между 0 и 5 В и примерно половину времени остается на каждом уровне. Мультиметр при достаточно быстрых переключениях может показать около 2,5 В. Это усредненное значение. Из него невозможно понять, что напряжение на самом деле постоянно меняется между двумя уровнями. Осциллограф покажет сами переключения.

По осциллограмме можно оценить:

• амплитуду;
• форму сигнала;
• длительность и расстояние между импульсами;
• выпадения;
• шум и выбросы;
• скорость реакции;
• изменение сигнала в разных режимах работы.

Сканер помогает определить направление поиска. Мультиметр быстро проверяет питание, сопротивление и основные электрические параметры. Осциллограф нужен там, где важно увидеть поведение сигнала во времени.

Какие узлы можно проверять

Автомобильный осциллограф полезен не только при проверке отдельных датчиков. С его помощью можно анализировать цепи управления исполнительными механизмами, силовые линии и цифровые шины. В таблице ниже собраны основные узлы, которые чаще всего проверяют осциллографом, и указано, на что именно стоит обращать внимание при анализе сигнала.

Этот список не исчерпывающий — в реальной диагностике задачи могут быть сложнее, но он дает представление о возможностях прибора и помогает сориентироваться новичку.

Многоканальный прибор особенно полезен, когда неисправность нужно искать не в одном сигнале, а во взаимосвязи нескольких процессов. Например, сравнить ДПКВ и ДПРВ или одновременно наблюдать CAN-H и CAN-L.

Как пользоваться осциллографом при диагностике автомобиля

Экран осциллографа поначалу может выглядеть сложнее самого прибора. Сетка, цифры, бегущий сигнал, триггер, микросекунды, милливольты. Осваивать все функции сразу не нужно.

На первых измерениях достаточно разобраться с четырьмя вещами:

• Куда подключаться.
• Какой диапазон напряжения выбрать.
• Какую временную развертку поставить.
• Как стабилизировать и сохранить сигнал.

Рабочая последовательность может выглядеть так:

• Определить цепь, которую нужно проверить.
• Найти электрическую схему и назначение выводов.
• Выяснить ожидаемый тип сигнала и примерный диапазон напряжения.
• Выбрать подходящий щуп или переходник.
• Подключить измерительный канал и общий провод согласно схеме автомобиля и инструкции осциллографа.
• Выставить диапазон напряжения с запасом.
• Настроить временную развертку.
• Настроить триггер.
• Воспроизвести режим, в котором возникает неисправность.
• Сохранить запись и рассмотреть интересующий участок.

Последний пункт сильно упрощает работу. Одновременно держать щуп, менять обороты двигателя и пытаться разглядеть редкий провал на экране неудобно. Гораздо полезнее записать сигнал, а потом увеличить нужный фрагмент.

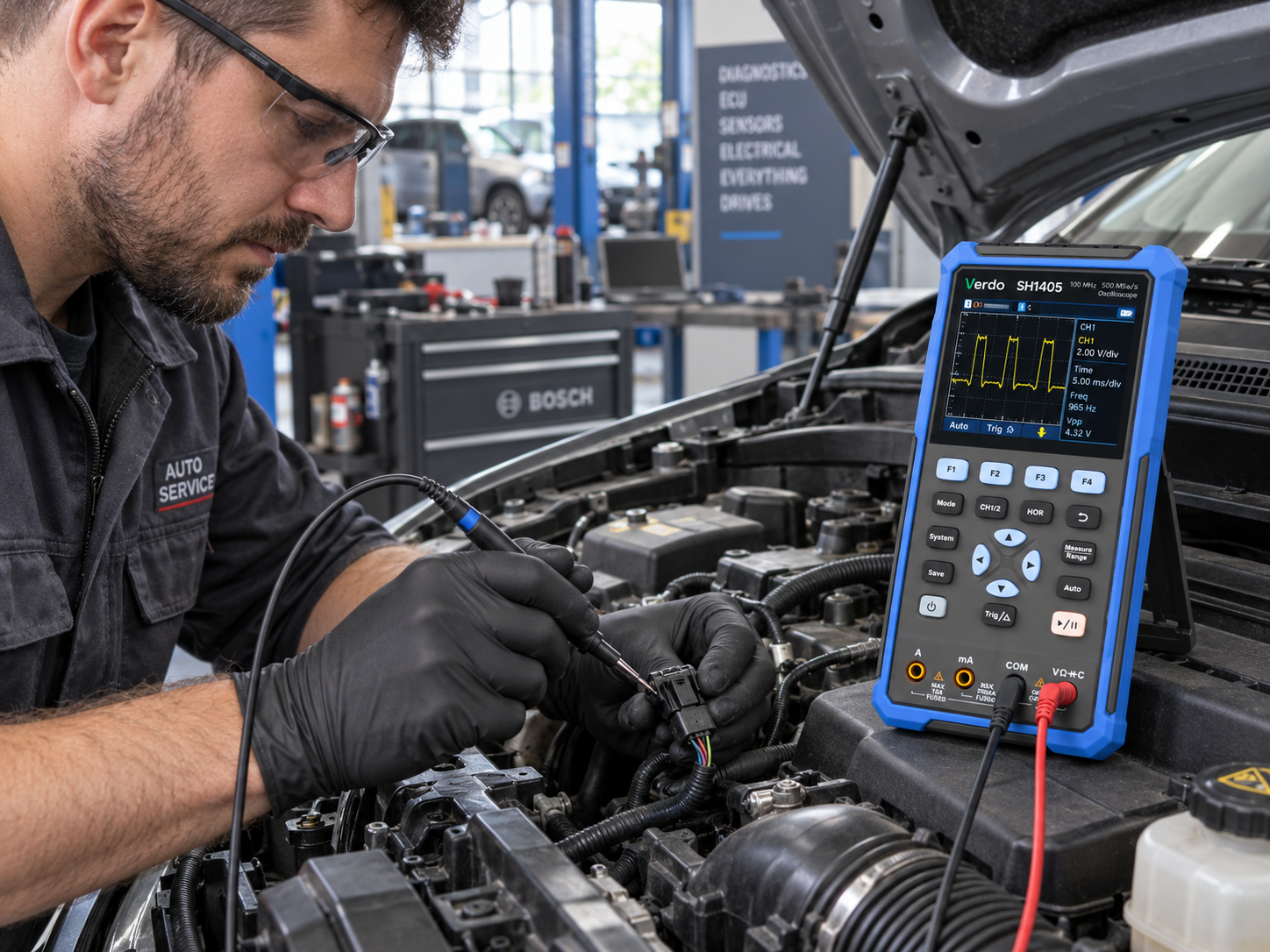

Если измерения приходится выполнять непосредственно возле автомобиля, удобен ручной формат. Например, Verdo SH1403 совмещает двухканальный осциллограф с полосой 70 МГц и мультиметр. Им можно сначала проверить напряжение, сопротивление или целостность цепи, а затем перейти к наблюдению формы сигнала без смены прибора.

Что нужно знать перед первым измерением

Глубокая теория сигналов в начале не требуется, но несколько терминов пригодятся сразу.

Амплитуда показывает уровень, которого достигает сигнал.

Частота показывает число периодов периодического сигнала за секунду.

Период — время одного полного цикла.

Развертка по времени определяет, какой временной интервал отображается по горизонтали.

Триггер позволяет привязать отображение или начало записи к определенному событию, например к переходу сигнала через заданный уровень напряжения.

Позже пригодятся AC/DC-связь по входу, коэффициенты щупов, фильтры, математические функции и декодирование шин. Пока задача проще: получить читаемую осциллограмму, которая не обрезана по высоте и не слилась в тонкую линию.

Как выставить диапазон напряжения

Начинать лучше с диапазона, который гарантированно перекрывает ожидаемый сигнал. Если предполагается уровень 0–5 В, выставлять сотни вольт не имеет смысла: осциллограмма займет небольшую часть экрана и мелкие изменения будет сложно рассмотреть. Слишком узкий диапазон тоже мешает. Верхняя или нижняя часть сигнала просто выйдет за пределы экрана.

С форсунками, первичной цепью зажигания и другими индуктивными нагрузками осторожности требуется больше. В таких цепях возникают короткие импульсы, заметно превышающие напряжение бортовой сети.

Иногда применяют аттенюатор ×10, но он не превращает любой осциллограф в подходящий прибор. Нужно учитывать допустимое напряжение самого аттенюатора, входа осциллографа и используемых аксессуаров.

Обычный щуп, которым удобно смотреть датчик 0–5 В, нельзя автоматически считать подходящим для любой автомобильной цепи.

Настройка развертки

Неподходящая развертка часто становится причиной фразы: «Осциллограф ничего нормально не показывает». Если на экране слишком большой интервал времени, отдельные импульсы сливаются в плотную полосу. Если интервал слишком маленький, видно один фронт, но уже непонятно, как сигнал ведет себя на протяжении нескольких циклов.

На старте удобно настроить экран так, чтобы были видны несколько повторяющихся событий. Потом интересующий участок можно увеличить.

При проверке ДПКВ имеет смысл сначала записать несколько оборотов двигателя. Для CAN нужна более быстрая развертка, то есть меньшее время на деление. Здесь пригодится и возможность сохранять достаточно длинный участок сигнала. У двухканального Verdo SB1402 полоса пропускания составляет 100 МГц, частота дискретизации — 2 Гвыб/с, а максимальная длина записи достигает 10 млн точек. Такой запас позволяет сначала захватить более продолжительный фрагмент, а затем рассмотреть отдельные участки подробнее.

Как настроить триггер

Сигнал постоянно «ездит» по экрану? Не обязательно искать неисправность в автомобиле. Возможно, просто не настроен триггер.

Осциллографу задают условие, относительно которого начинается отображение. Например, переход напряжения выше определенного уровня. У периодического сигнала этого обычно достаточно, чтобы картинка остановилась и ее стало удобно рассматривать.

Триггер пригодится и при поиске редких событий. В зависимости от прибора запись можно запускать по уровню, фронту, длительности импульса или другому условию.

Подключение щупов осциллографа в автомобиле

На простом низковольтном сигнале схема может выглядеть так:

Но переносить эту схему на любую автомобильную цепь нельзя.

Двухпроводный индуктивный датчик может быть плавающим относительно кузова. CAN передает информацию двумя линиями. А у некоторых осциллографов земли каналов электрически объединены между собой или связаны с USB, компьютером и защитным заземлением.

Поэтому сначала нужно понять две вещи: как устроена исследуемая цепь и как устроены входы конкретного осциллографа.

Подключение общего провода

«Масса кузова», сигнальная земля датчика и общий провод осциллографа не всегда означают одну и ту же точку.

Сигнальная земля используется блоком управления как опорный потенциал конкретной цепи. Между ней и удаленной точкой кузова может возникать небольшое падение напряжения из-за токов в проводке и контактах. На грубом измерении это может быть незаметно. При анализе слабого сигнала уже имеет значение.

Поэтому общий провод подключают к точке, предусмотренной схемой и методикой измерения, а не просто к ближайшему металлическому болту.

Отдельно проверьте, есть ли электрическая связь входов с USB-разъемом, компьютером или сетевым питанием.

Как измерять разность двух сигналов

Иногда нужно увидеть напряжение между двумя линиями, например между выводами плавающего датчика.

Один из вариантов — дифференциальный пробник или осциллограф с подходящими изолированными либо дифференциальными входами.

На обычном двухканальном приборе иногда используют математическую функцию CH1 − CH2, но подключать каналы нужно правильно.

Если земли каналов общие, нельзя ставить один GND-зажим на первый вывод датчика, а второй GND-зажим на второй. Общие провода обоих каналов подключают к одной разрешенной опорной точке, а наконечники CH1 и CH2 — к двум исследуемым линиям. Такой способ допустим только при подходящих входных параметрах и допустимом синфазном напряжении конкретного прибора. Если схема измерения вызывает сомнения, безопаснее использовать дифференциальный пробник.

Какие щупы пригодятся

Для базовой автомобильной диагностики обычно нужны:

• обычные измерительные кабели;
• тонкие пробники к автомобильным разъемам;
• небольшие захваты и «крокодилы»;
• удлинители;
• переходники;
• аттенюатор, если он требуется для конкретной цепи.

Тонкие пробники удобно использовать при back-probing, когда контакт снимается с тыльной стороны разъема без его разборки. Прокалывание изоляции иглой тоже встречается, но делать его основным способом подключения не стоит. После прокола в провод может попасть влага и соль. Если до контакта можно добраться через разъем, это обычно аккуратнее.

Токовые клещи и аттенюаторы

С токовыми клещами осциллограф позволяет наблюдать ток стартера, насоса, форсунки, электродвигателя и других потребителей без разрыва цепи.

Здесь важно правильно указать коэффициент преобразования клещей.

То же самое относится к щупу или аттенюатору ×10. Если коэффициент в настройках канала выбран неправильно, показания напряжения окажутся неверными.

Измерения в системе зажигания

Со вторичной цепью зажигания обычный щуп не используют. Для нее применяют специализированные емкостные, индуктивные или другие датчики, рассчитанные на снятие высоковольтного сигнала.

Проверка датчиков осциллографом

Хорошая диагностика начинается не с подключения щупа. Сначала выясняют, какой сигнал должен выдавать конкретный датчик.

Рабочая последовательность выглядит так:

• Найти назначение выводов.
• Определить тип датчика.
• Проверить питание и опорную землю, если они предусмотрены.
• Выбрать безопасный способ подключения.
• Снять сигнал в нужном режиме.
• Оценить уровень, форму, частоту и стабильность.
• Сравнить результат с документацией или эталонной осциллограммой.

Универсальной «правильной картинки» для всех автомобилей нет. Сигнал зависит от конструкции системы, оборотов, нагрузки, питания, зазора и точки измерения.

Проверка ДМРВ осциллографом

ДМРВ хорошо показывает, почему одного мультиметра иногда мало. У аналогового датчика можно оценивать не только напряжение в установившемся режиме, но и динамику реакции на изменение воздушного потока.

Один из тестов заключается в записи сигнала при быстром изменении положения дросселя. На осциллограмме можно увидеть, насколько быстро датчик реагирует, нет ли провалов, шума или нестабильного возврата сигнала.

Но этот тест не универсален. Современные ДМРВ могут иметь аналоговый, частотный или цифровой выход. Даже у двух аналоговых датчиков ожидаемая форма и уровни сигнала могут различаться. Поэтому результат сравнивают с данными производителя или эталонной осциллограммой именно для конкретной системы.

Как осциллографом проверить датчик коленвала

ДПКВ часто выбирают как один из первых объектов для изучения осциллографа. Но сначала нужно определить его тип.

Индуктивный ДПКВ формирует переменное напряжение при прохождении зубьев задающего диска рядом с чувствительным элементом. Форма обычно близка к синусоидальной, а амплитуда зависит в том числе от скорости вращения и рабочего зазора. При увеличении оборотов амплитуда наведенного напряжения обычно растет.

Датчик Холла работает иначе. Ему требуется питание, а выход переключается между заданными уровнями. В некоторых системах это значения, близкие к 0 и 5 В, но переносить их на любой автомобиль нельзя.

На осциллограмме смотрят:

• наличие сигнала;
• амплитуду;
• стабильность;
• равномерность импульсов;
• маркерный участок задающего диска;
• помехи;
• изменение формы и амплитуды при разных оборотах.

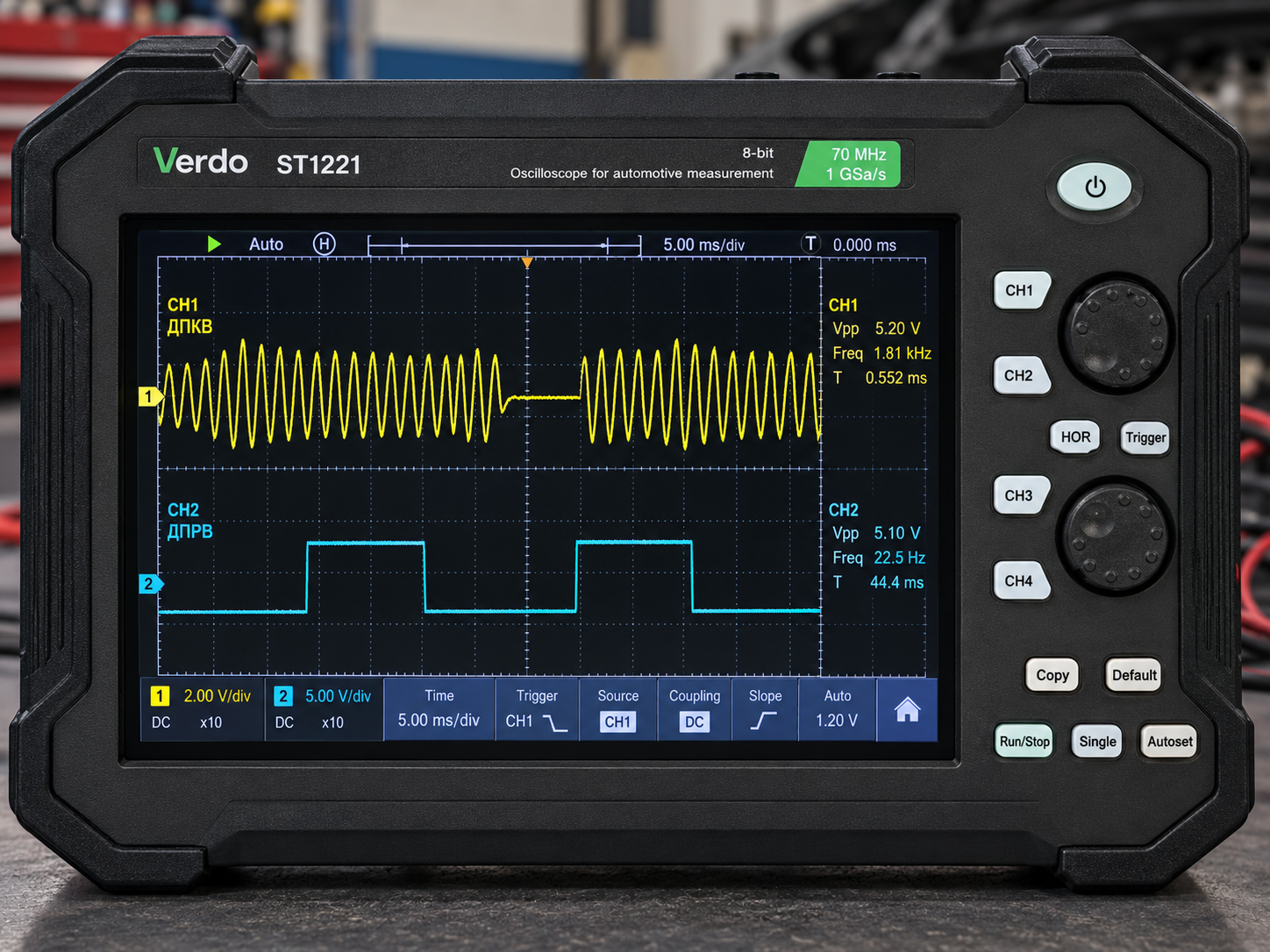

Еще интереснее одновременная запись ДПКВ и ДПРВ. Она позволяет сравнить взаимное положение двух сигналов и оценить синхронизацию.

Для такого теста достаточно двух измерительных каналов. Например, Verdo SB1624 имеет два канала, полосу пропускания 200 МГц и частоту дискретизации 1 Гвыб/с. В этой задаче важнее не столько запас по полосе, сколько возможность записать оба сигнала в одной временной шкале и сразу сравнить их взаимное положение.

Как подключить осциллограф к ДПКВ

У датчика Холла по схеме определяют питание, землю и сигнальный вывод. Измерение снимают с сигнальной линии с учетом требований конкретного прибора.

С двухпроводным индуктивным ДПКВ все зависит от схемы. Если датчик электрически плавает относительно кузова, измерение одного вывода относительно массы может дать неполную или неправильную картину.

В таком случае применяют дифференциальное измерение, подходящий изолированный вход либо два канала с математическим вычитанием, если схема осциллографа это допускает.

При использовании CH1 − CH2 нельзя подключать общие зажимы двух каналов к разным выводам датчика, если земли каналов внутри прибора соединены. Универсальное правило «щуп на сигнал, землю на кузов» здесь не работает.

Как осциллографом проверить датчик ABS

С ABS есть одна сложность: два внешне похожих датчика могут принципиально отличаться по способу формирования сигнала. Поэтому первым делом выясняют, какой датчик установлен на автомобиле.

Пассивный индуктивный датчик формирует переменное напряжение при вращении колеса. Колесо безопасно вывешивают и наблюдают форму сигнала во время вращения. Провода при этом не должны находиться рядом с приводом, тормозным диском, колесом и другими движущимися деталями.

Активные датчики Холла и магниторезистивные датчики требуют питания. Информация может передаваться изменением напряжения, цифровым сигналом или изменением тока в двухпроводной цепи.

Измерение сопротивления активного датчика часто не дает полезной диагностической информации, а для некоторых систем производитель такой метод вообще не предусматривает. Проверку лучше выполнять по сервисной документации конкретного автомобиля.

На осциллограмме ABS оценивают:

• равномерность сигнала;
• выпадения;
• изменение частоты при вращении колеса;
• нестабильность амплитуды;
• повторяющиеся нарушения формы.

Причина проблемы не обязательно находится в самом датчике. На сигнал влияют задающее кольцо, состояние магнитной дорожки, проводка и рабочий зазор.

Проверка CAN-шины осциллографом

CAN диагностируют разными инструментами. Сканер показывает ошибки связи и работу электронных блоков. Мультиметр позволяет выполнить отдельные статические проверки. Осциллограф нужен, когда требуется посмотреть электрическую форму сигнала непосредственно на линии.

У классической высокоскоростной CAN-сети в рецессивном состоянии CAN-H и CAN-L обычно находятся примерно возле 2,5 В. В доминантном состоянии CAN-H поднимается приблизительно до 3,5 В, а CAN-L опускается примерно до 1,5 В. Это ориентировочные уровни, а не универсальные нормативы для любой автомобильной сети.

Осциллограф позволяет заметить:

• искаженные фронты;
• сильный шум;
• выбросы;
• неправильные уровни;
• асимметрию линий;
• нарушения, возникающие только во время передачи.

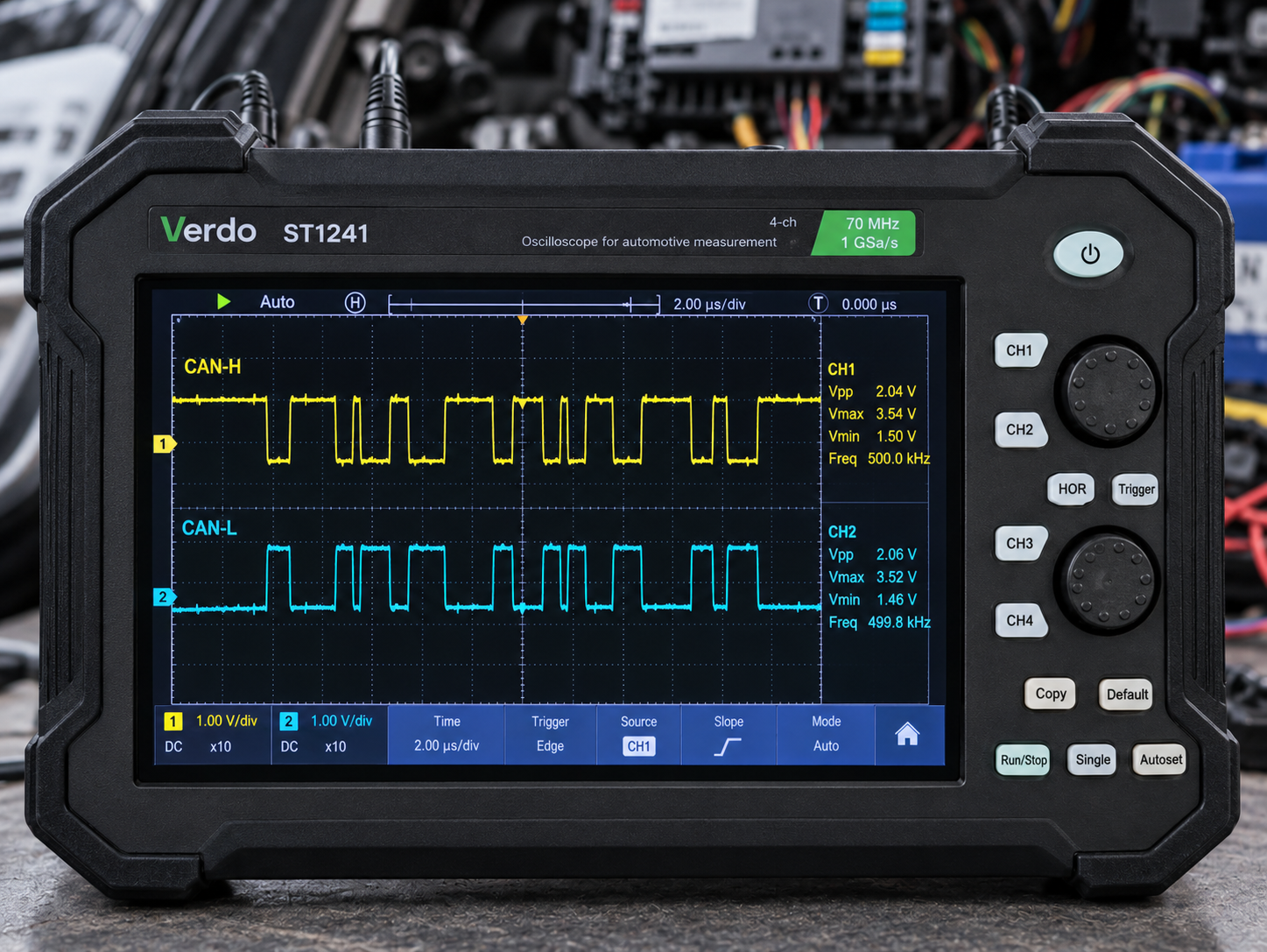

CAN-H и CAN-L удобно записывать одновременно двумя каналами.

Поскольку приемник CAN оценивает разность напряжений между линиями, при более глубоком анализе полезно смотреть и дифференциальный сигнал. На обычном осциллографе его иногда получают математически как CH1 − CH2. Если земли каналов общие, оба GND-провода при таком измерении должны быть подключены к одной разрешенной опорной точке. Наконечники каналов подключают соответственно к CAN-H и CAN-L.

Другой вариант — дифференциальный пробник или подходящие изолированные входы. В любом случае нужно учитывать допустимое входное и синфазное напряжение конкретного оборудования.

При редких сбоях CAN особенно полезна длительная запись. Несколько нормальных пакетов еще не доказывают исправность линии: помеха может появляться раз в несколько секунд или только при включении определенного блока.

Если CAN приходится проверять регулярно, пригодятся несколько каналов и возможность записывать достаточно большой участок сигнала. У Verdo ST1241 четыре канала, частота дискретизации до 1 Гвыб/с и максимальная длина записи 40 Мб. Для модели также предусмотрено опциональное декодирование CAN, UART, I2C и SPI. При этом декодирование не заменяет анализ физической формы линии: шум, выбросы и искаженные фронты по-прежнему оценивают по осциллограммам CAN-H и CAN-L.

Какой осциллограф выбрать для диагностики автомобиля

Выбирать осциллограф для авто только по количеству мегагерц не стоит. Надпись «100 МГц» сама по себе мало говорит о том, насколько удобен прибор в автодиагностике.

Смотреть нужно на весь набор характеристик:

• количество каналов;
• устройство входов и общих проводов;
• допустимое входное напряжение;
• полосу пропускания;
• частоту дискретизации;
• глубину памяти;
• защиту входов;
• возможность длительной записи;
• программное обеспечение;
• совместимые щупы и датчики.

Сколько каналов нужно

Один канал позволяет начать с отдельных датчиков, но ограничения появятся быстро. Два канала уже дают намного больше свободы. Можно одновременно записывать ДПКВ и ДПРВ, CAN-H и CAN-L, управляющий сигнал и реакцию цепи.

Для первых серьезных диагностических задач это хороший минимум. Например, Verdo SB1622 имеет два канала, полосу 100 МГц и частоту дискретизации 1 Гвыб/с. Такой формат подходит, если основные проверки строятся вокруг одного или двух сигналов и нет необходимости одновременно подключать четыре канала.

Четыре канала удобнее при постоянной работе. Не приходится постоянно переставлять щупы, а несколько связанных процессов можно записать в одном временном интервале. Например, Verdo SB1646 имеет четыре канала, полосу пропускания 200 МГц и частоту дискретизации 1 Гвыб/с. Такая конфигурация удобна, если нужно в одной записи сопоставить ДПКВ, ДПРВ и еще несколько управляющих или контрольных сигналов.

Иногда именно количество каналов дает больше пользы, чем дополнительная полоса пропускания.

Полоса пропускания и частота дискретизации

Полоса пропускания определяет, сигналы какой частоты осциллограф способен отображать с приемлемым искажением.

Частота дискретизации показывает, как часто прибор берет отсчеты входного сигнала.

Связывать эти характеристики с напряжением бортовой сети нельзя. Автомобиль работает от 12 или 24 В, но внутри системы есть быстрые фронты, цифровые линии и импульсное управление.

При этом сотни мегагерц нужны далеко не каждой диагностической задаче. Гораздо важнее баланс: достаточная полоса, нормальная частота дискретизации, глубокая память и удобная система записи.

Глубина памяти

Эта характеристика становится особенно заметной при плавающих неисправностях. Представьте, что двигатель дергается один раз в 20 секунд. Короткая запись легко закончится раньше, чем появится проблема. Глубокая память позволяет сохранить длинный участок, дождаться сбоя, а потом увеличить нужный момент.

При поиске периодических неисправностей это куда полезнее, чем впечатляющая цифра мегагерц в характеристиках.

Показательный пример — Verdo SB1802 с максимальной длиной записи 400 Мб и частотой дискретизации до 5 Гвыб/с. При поиске редкого события такой объем памяти полезен именно возможностью сохранить большой участок сигнала и затем подробно разобрать интересующий фрагмент. Модель имеет четыре канала, поэтому несколько связанных процессов можно записывать одновременно.

Изоляция каналов и схема общей земли

Для автомобильного осциллографа этот параметр напрямую влияет на способы подключения.

Перед покупкой стоит выяснить:

• объединены ли земли каналов;
• изолированы ли каналы друг от друга;
• связан ли общий провод с USB или сетевым защитным проводником;
• какие синфазные напряжения допускаются;
• можно ли безопасно работать с плавающими цепями.

Два внешне похожих осциллографа из-за разной схемы входов могут требовать совершенно разных способов подключения. Если планируются измерения между двумя точками цепи, полезно заранее проверить совместимость с дифференциальными пробниками.

Входы и защита

Автомобильная электросистема не ограничивается аккуратными сигналами 0–5 В. Форсунки, катушки, электродвигатели и другие индуктивные нагрузки способны создавать импульсы намного выше напряжения аккумулятора.

При выборе прибора проверьте:

• максимальное допустимое входное напряжение;
• защиту входов;
• поддерживаемые аттенюаторы;
• совместимость с токовыми клещами;
• возможность работы со специализированными датчиками зажигания.

Программный выбор крупного вертикального масштаба не защищает физически неподходящий вход от перенапряжения.

Программное обеспечение

Универсальный лабораторный осциллограф способен работать со многими автомобильными сигналами. Специализированные автомобильные решения выигрывают в удобстве: ПО может содержать готовые тесты, схемы подключения, библиотеки эталонных осциллограмм и автоматические измерения.

Для новичка библиотека сигналов действительно полезна. Красивая и стабильная осциллограмма еще не означает, что она соответствует норме конкретного автомобиля.

Что выбирать начинающему и автосервису

Начинающему важнее освоить базовые измерения, не переплачивая за функции, которые пока не нужны. Автосервису, наоборот, нужен инструмент, который ускоряет работу с разными автомобилями и позволяет быстро находить сложные неисправности. Таблица ниже помогает расставить приоритеты в обоих случаях.

Если прибор часто используется непосредственно возле автомобиля, имеет смысл отдельно смотреть на портативность. Более производительный ручной вариант — Verdo SH1408: двухканальный осциллограф-мультиметр с полосой 200 МГц, аккумуляторным питанием и встроенным генератором сигналов. Он сохраняет формат ручного прибора, поэтому его проще переносить между диагностическими постами, чем обычную настольную модель.

Аксессуары здесь не менее важны, чем характеристики самого прибора.
Четырехканальный осциллограф без подходящих пробников и переходников способен замедлять работу сильнее, чем более простой прибор с удобным комплектом подключения.

Типичные ошибки при диагностике автомобиля осциллографом

Осциллограф показывает много, но его легко настроить так, что сигнал будет выглядеть «нормально», хотя неисправность останется. Разберем типичные ошибки, которые мешают правильно читать осциллограммы.

• Оценивать сигнал без эталона. Форма зависит от двигателя, датчика, оборотов и режима работы. Сравнивать результат лучше с документацией, библиотекой осциллограмм или заведомо исправной системой.
• Неправильно выбирать временную развертку. Нормальные импульсы превращаются либо в плотную полосу, либо в один непонятный фронт. Сначала посмотрите несколько циклов, затем увеличивайте нужный участок.
• Ставить слишком большой диапазон напряжения. Сигнал есть, но занимает несколько пикселей. Начните с запаса и постепенно увеличивайте его размер на экране.
• Подключать общий провод в случайную точку. Это может не только исказить осциллограмму, но и создать короткое замыкание. Особенно внимательно нужно работать с приборами, у которых земли каналов соединены.
• Использовать неподходящий щуп. Низковольтный пробник датчика нельзя автоматически переносить на цепь с высокими импульсными напряжениями.
• Смотреть только максимальное напряжение. Амплитуда может быть нормальной, а реакция датчика слишком медленной или нестабильной.
• Сильно фильтровать сигнал с самого начала. Цифровой фильтр способен убрать именно тот короткий выброс или шум, который и вызван неисправностью. Сначала полезно записать исходный сигнал, затем сравнивать варианты обработки.
• Проверять только на холостом ходу. Некоторые неисправности появляются после прогрева, под нагрузкой или в определенном диапазоне оборотов. Проверка должна воспроизводить условия, при которых возникает жалоба.

• Менять сразу несколько параметров. Если одновременно изменить масштаб, фильтр, обороты двигателя и точку подключения, сравнивать записи будет сложно.
• Считать одну хорошую осциллограмму доказательством исправности. Плавающая неисправность может не проявиться именно в момент измерения. Иногда нужна длительная запись или повтор теста в других условиях.

Итог

Начинать работу с автомобильным осциллографом лучше не со вторичной цепи зажигания и не с попытки разобраться во всей CAN-сети.

Возьмите понятный низковольтный датчик. Найдите схему, уточните ожидаемый сигнал и безопасную точку подключения. Запишите осциллограмму, поменяйте развертку, настройте триггер и посмотрите, как сигнал меняется в разных режимах.

Потом можно перейти к двум каналам: например, одновременно записать ДПКВ и ДПРВ.

После нескольких таких измерений экран перестает выглядеть набором случайных линий.

И вот тогда осциллограф становится действительно полезным диагностическим инструментом, а не просто прибором, на котором «что-то бегает».

Частые вопросы

Можно ли использовать обычный осциллограф для диагностики автомобиля?

Да, если входные параметры подходят к исследуемым цепям и используются соответствующие щупы. При этом нужно обязательно знать схему входов прибора: общие ли земли каналов, есть ли связь с USB и какие напряжения допустимы.

Сколько каналов нужно для автодиагностики?

Для старта обычно хватает двух. Они позволяют смотреть не только отдельный датчик, но и связанные сигналы, например ДПКВ с ДПРВ или CAN-H с CAN-L. При постоянной работе четыре канала удобнее.

Можно ли проверить датчик, не снимая его с автомобиля?

Во многих случаях именно так его и проверяют. Преимущество осциллографа в том, что сигнал можно наблюдать в реальном режиме работы, в том числе при запуске двигателя, изменении оборотов или появлении конкретной неисправности.

Что лучше: мультиметр или осциллограф?

Нужны оба прибора. Мультиметр быстрее справляется с обычным измерением напряжения, сопротивления и проверкой цепи. Осциллограф нужен там, где необходимо увидеть форму и динамику сигнала.

Нужен ли осциллограф, если есть диагностический сканер?

Если приходится искать электрические неисправности глубже уровня кодов ошибок, да. Сканер показывает информацию, которую получает и обрабатывает электронный блок. Осциллограф позволяет увидеть исходный электрический сигнал непосредственно в выбранной точке цепи.

Какие щупы нужны начинающему?

На старте обычно хватает обычных измерительных кабелей, тонких автомобильных пробников и удобных зажимов. Дальше набор расширяется под реальные задачи: токовые клещи, аттенюаторы, специализированные переходники и датчики зажигания.
