Как пользоваться лабораторным блоком питания

Лабораторный блок питания на первый взгляд устроен просто: выставил напряжение, подключил устройство и включил выход. Но именно на первых запусках возникает больше всего вопросов. Как настроить ток? Что означают CV и CC? Нужно ли выключать источник перед подключением? Почему после включения напряжение вдруг падает?

Чтобы правильно использовать лабораторный блок питания, достаточно соблюдать базовую последовательность. Напряжение задают по требованиям подключаемого устройства, а Current используют как ограничение тока. После настройки проверяют полярность, подключают нагрузку и только затем подают питание на выход.

Коротко: сначала настройки, затем подключение, после этого Output. Такой порядок снижает риск переполюсовки, случайного короткого замыкания и подачи на плату напряжения, оставшегося от предыдущей работы.

Как подключить лабораторный блок питания: короткий алгоритм

Если вы впервые разбираетесь, как пользоваться лабораторным источником питания, начните с простой последовательности:

• Узнайте рабочее напряжение устройства и его примерное потребление.
• Отключите Output.
• Установите нужное напряжение.
• Задайте разумный токовый предел.
• Проверьте полярность проводов.
• Подключите устройство.
• Включите Output.
• Посмотрите фактические напряжение и ток.
• Проверьте индикатор CV или CC.

Если отдельной кнопки Output у источника нет, нагрузку обычно подключают при выключенном приборе. Точный порядок зависит от конструкции, поэтому при первой работе лучше свериться с руководством.

Полезная привычка: перед подключением новой нагрузки всегда проверять установленное напряжение. Особенно если один лабораторный БП используют поочерёдно с устройствами на 5, 12 и 24 В.

Что нужно знать перед первым включением

Передние панели лабораторных источников питания отличаются, но основные элементы обычно одинаковы.

На дисплее отображаются выходное напряжение и ток. Рядом находятся регуляторы или кнопки Voltage и Current, выходные клеммы, а у многих моделей ещё и Output, который отдельно включает подачу напряжения на выход.

Основные клеммы:

• красная — положительный выход «+»;
• чёрная — отрицательный выход «−»;
• отдельная клемма защитного заземления может присутствовать в зависимости от конструкции.

Заземляющую клемму нельзя автоматически считать «минусом». У некоторых лабораторных БП выход изолирован от корпуса и защитного заземления, поэтому схема подключения зависит от конструкции конкретного прибора.

У многоканальных моделей групп выходных клемм несколько. Каналы могут работать независимо или объединяться, если такой режим предусмотрен производителем. Например, Verdo PP1101 — одноканальный источник питания, поэтому к нагрузке подключается одна регулируемая выходная линия. У Verdo PP1501 уже три регулируемых канала: два основных и один дополнительный. Такой вариант удобен, если отдельным узлам схемы одновременно нужны разные напряжения питания.

На панели также встречаются обозначения CV и CC. Они показывают, в каком режиме сейчас работает источник питания. Надпись вроде 0–30 В, 0–5 А описывает возможности самого прибора. Она не говорит о том, какое напряжение нужно подключаемой плате. Если лабораторный БП способен выдавать 30 В, а плата рассчитана на 5 В, рабочая настройка всё равно должна быть 5 В.

Как определить напряжение и ток перед подключением

До включения нагрузки нужно знать как минимум два параметра: рабочее напряжение и ориентировочный потребляемый ток. Информацию ищут в инструкции, на маркировке корпуса или платы. Иногда можно ориентироваться на штатный сетевой адаптер.

Например, на нём указано:

Output: 12 V DC, 1 A

Значит, устройство рассчитано на питание 12 В постоянного тока. А вот 1 А не обязательно означает, что устройство постоянно потребляет именно такой ток. Эта цифра может обозначать максимальный выходной ток адаптера. Реальное потребление, например, может составлять 0,3 или 0,5 А. Это различие особенно важно при настройке Current.

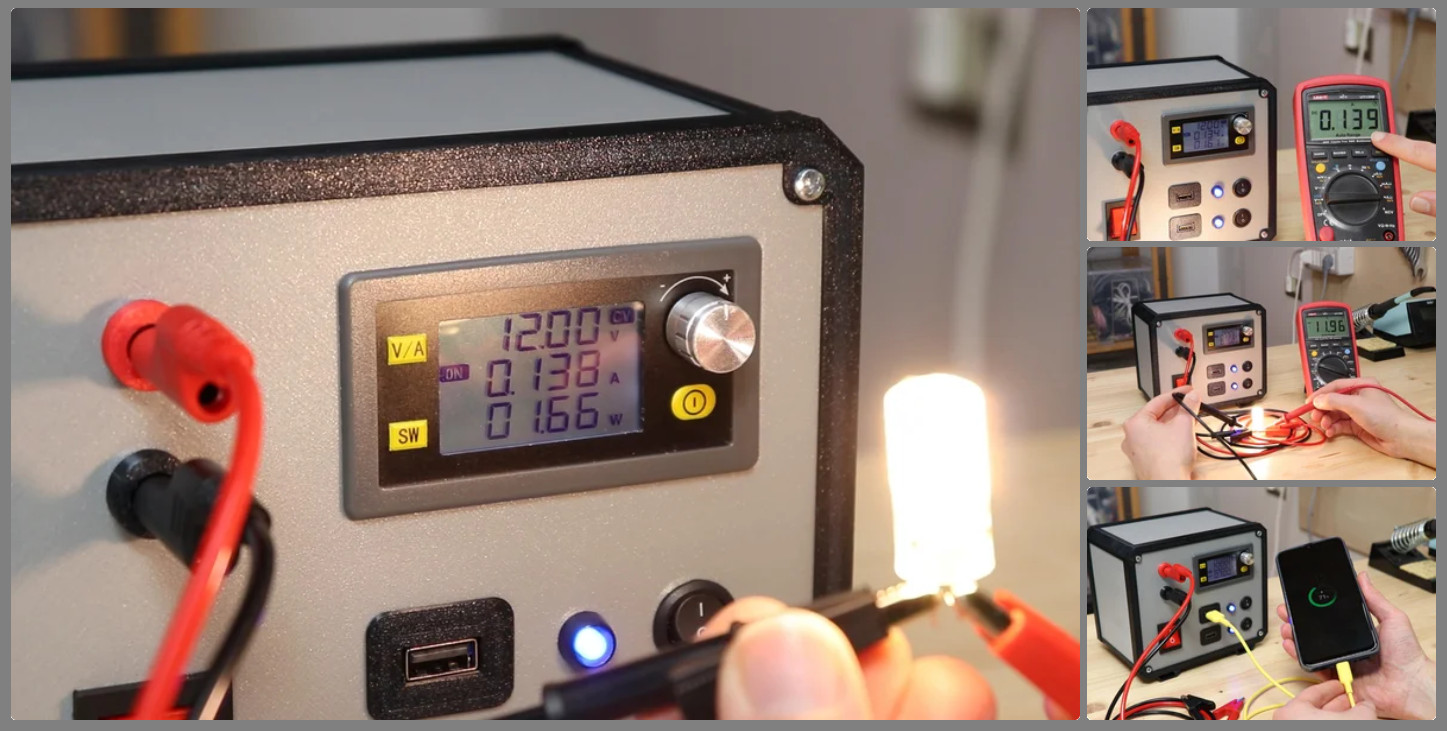

Как правильно подключить устройство

В простейшем случае схема выглядит так:

Для соединения применяют лабораторные провода с разъёмами «банан», зажимы «крокодил», щупы или специализированные кабели. Перед включением выхода стоит ещё раз проверить оба соединения. Переполюсовка может закончиться по-разному. Если в устройстве предусмотрена защита, оно просто не запустится. Без неё обратная полярность способна повредить электронные компоненты.

Особенно внимательно приходится работать с открытыми печатными платами. Контакты расположены близко друг к другу, а соскользнувший щуп легко замыкает соседние выводы.

Можно ли подключать нагрузку при включённом источнике? Сам источник питания может оставаться включённым. Но Output на время подключения лучше отключить. У моделей с отдельным управлением выходом это особенно удобно: напряжение и токовый предел уже настроены, но питание на клеммы пока не поступает.

Подключили провода, проверили полярность, затем включили Output. Так пользоваться лабораторным блоком питания удобнее и безопаснее, особенно при работе с открытыми платами.

Как выставить напряжение

Напряжение выбирают по требованиям подключаемого устройства.

Если плата рассчитана на 5 В, устанавливают 5 В. Если требуется 12 В, выставляют 12 В. Запас по напряжению здесь не нужен.

Допустим, электронный модуль имеет питание 5 V DC, значит на выходе устанавливают 5,0 В.

Верхняя граница самого БП ничего в этом правиле не меняет. Например, Verdo PP1104 рассчитан на напряжение до 60 В и ток до 5 А. Но если от него питают устройство на 12 В, выставляют именно 12 В.

Подача 9 или 12 В вместо требуемых пяти может привести к повреждению стабилизаторов, микросхем и других компонентов. Слишком низкое напряжение проявляется иначе: устройство может не запуститься, периодически перезагружаться или работать нестабильно.

Как выставить ток на лабораторном блоке питания

Регулятор Current не заставляет устройство потреблять установленный ток. Он задаёт токовый предел. Пока реальное потребление остаётся ниже этого значения, источник поддерживает установленное напряжение.

Допустим, задано: 12 В / 1 А. Если подключённому устройству требуется 0,25 А, оно будет потреблять примерно 0,25 А. Установленный 1 А остаётся верхним пределом.

Предположим, плата в установившемся режиме потребляет около 0,4 А. Если большого пускового тока у неё нет, при первом включении можно установить ограничение примерно 0,5–0,6 А. Но универсальной формулы вроде «рабочий ток плюс 0,2 А» нет. Некоторые устройства при запуске кратковременно потребляют заметно больше, чем после выхода на штатный режим.

Если источник достигает установленного значения Current, он переходит в режим ограничения тока или срабатывает предусмотренная конкретной моделью защита.

Как технически установить токовый предел

Здесь единой процедуры нет. У цифровых моделей Current часто можно настроить при отключённом Output и сразу увидеть заданное значение на дисплее. В других приборах предусмотрен отдельный режим просмотра уставки.

У некоторых аналоговых источников ограничение настраивают иначе, в том числе с кратковременным замыканием выхода. Делать это стоит только тогда, когда такая процедура прямо предусмотрена инструкцией производителя.

Если вы впервые пользуетесь конкретным источником питания, лучше сначала посмотреть руководство, а не переносить на него порядок настройки от другой модели.

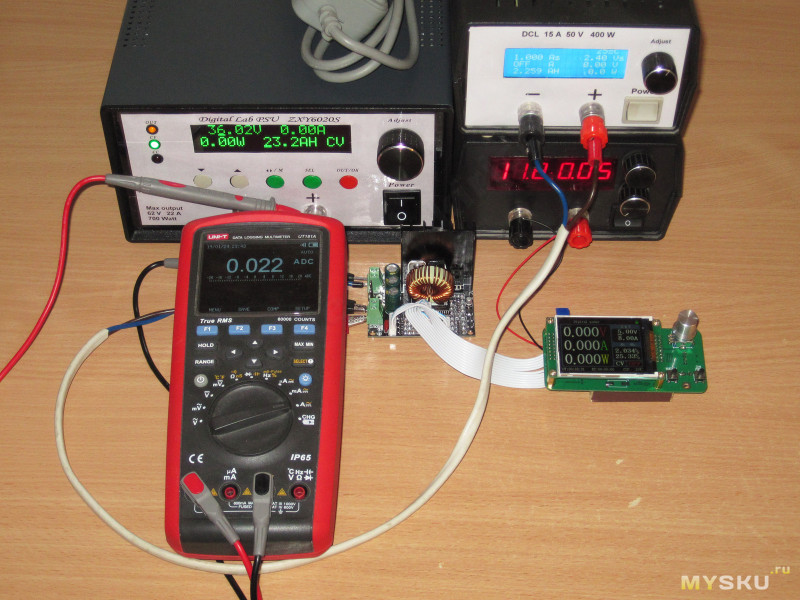

Что означают CV и CC

По этим индикаторам удобно понять, что происходит после подключения нагрузки.

CV (Constant Voltage) означает, что источник поддерживает заданное напряжение.

Например:
12,00 В / 0,43 А, CV. Если задано 12 В, токовый предел составляет 0,6 А, а устройство потребляет 0,43 А, источник работает в штатном режиме стабилизации напряжения.

CC (Constant Current) появляется, когда нагрузка пытается потреблять ток выше установленного ограничения.

Допустим, источник настроен на 12 В / 0,6 А. После подключения дисплей показывает 8,7 В / 0,60 А, CC. Источник достиг токового предела и уменьшил напряжение, чтобы удерживать ток около 0,6 А.

Причины могут быть разными:

• токовый предел установлен слишком низко;
• устройство имеет высокий пусковой ток;
• потребление оказалось выше ожидаемого;
• возникла перегрузка;
• произошло короткое замыкание;
• подключённое устройство неисправно.

Если CC появился неожиданно, не нужно сразу увеличивать Current до максимума. Сначала лучше выяснить, почему нагрузка потребляет больше ожидаемого.

Пример подключения устройства на 12 В. Допустим, электронному модулю требуется 12 В, а рабочий ток составляет примерно 0,5 А. Отключаем Output, устанавливаем 12,0 В и задаём токовый предел, например 0,6 А, если известно, что устройство не требует более высокого пускового тока. Подключаем плюс к плюсу, минус к минусу и включаем выход.

На дисплее: 12,00 В / 0,43 А, CV. Значит источник поддерживает заданное напряжение, а ток остаётся ниже установленного ограничения.

Другой вариант: 8,7 В / 0,60 А, CC. Значит, токовый предел достигнут. Причину стоит искать в настройке ограничения, пусковом токе или самой нагрузке.

Чем CC отличается от OCP

Эти функции связаны с током, но работают по-разному.

CC позволяет источнику продолжать питание нагрузки. При достижении ограничения БП уменьшает выходное напряжение и удерживает ток около установленного значения.

OCP (Over Current Protection) — защита от превышения тока. При её срабатывании источник может отключить выход или перейти в защитный режим. Конкретное поведение OCP зависит от модели. Поэтому CC и OCP нельзя считать одним и тем же режимом.

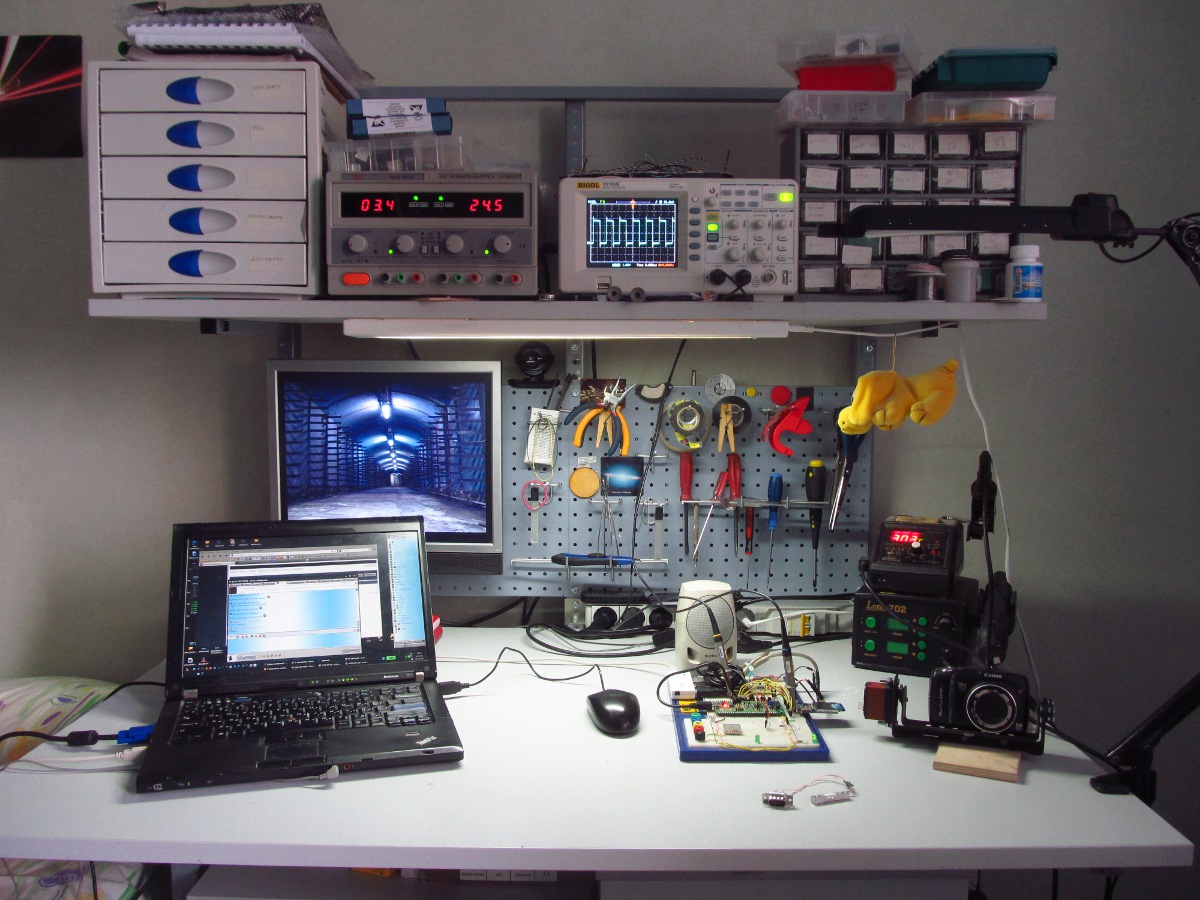

Как использовать лабораторный блок питания при ремонте электроники

В ремонте лабораторный БП удобен не только как замена штатному адаптеру. Он позволяет сразу видеть потребление устройства.

Например, после ремонта плата при включении мгновенно достигает установленного токового предела и переводит источник в CC. Это повод отключить питание и проверить схему, а не увеличивать Current.

Так проблему иногда удаётся заметить раньше, чем неисправный компонент успеет сильно нагреться.

При работе с небольшими платами можно использовать, например, Verdo PP1101 с диапазоном 30 В / 5 А. Если приходится проверять более мощные низковольтные устройства, больший запас по мощности есть у Verdo PP1105: модель рассчитана на 30 В / 10 А и 300 Вт.

Лабораторный блок питания используют при:

• первом запуске платы после ремонта;
• питании устройства без штатного адаптера;
• проверке отдельных узлов;
• контроле потребляемого тока;
• поиске повышенного потребления;
• испытании электронных компонентов и схем.

Токовое ограничение при этом не заменяет правильную настройку напряжения. Если устройство рассчитано на 3,3 В, а источник настроен на 12 В, небольшой лимит Current не гарантирует, что электроника останется целой.

Ошибки при работе с лабораторным блоком питания

Большинство проблем связано не со сложными функциями прибора, а с довольно простыми ошибками.

• Перепутана полярность. Красный и чёрный провод поменяли местами, после чего включили Output. При наличии защиты устройство может просто не запуститься. Без неё возможен выход компонентов из строя.
• Осталось напряжение от предыдущей нагрузки. До этого источник использовали с оборудованием на 24 В. Затем подключили плату на 5 В, но настройку забыли изменить. Избежать такой ситуации помогает простая привычка: проверять напряжение перед каждой новой нагрузкой.
• Токовый предел сразу установлен на максимум. Высокий Current сам по себе не заставит исправное устройство потреблять больше. Проблема возникает при неисправности. Если появляется короткое замыкание или резко увеличивается потребление, источник позволит току подняться до заданного предела. Для тонкой дорожки или небольшого компонента этого иногда достаточно, чтобы получить повреждение.
• Короткое замыкание выхода. Свободные концы проводов соприкоснулись, щуп соскользнул или два зажима замкнулись между собой. При правильно установленном ограничении многие лабораторные БП способны перейти в CC и удержать ток на заданном уровне. Но поведение зависит от конструкции и настроек конкретного прибора.
• Намеренно замыкать выход только ради проверки источника. Исключение — процедура, прямо предусмотренная производителем. Например, у некоторых источников кратковременное КЗ используется при настройке токового предела.
• Провода переставляли при включённом Output. Если пользоваться лабораторным блоком питания при ремонте или настройке электроники, лучше сначала выключить Output и только потом переставлять зажимы или щупы. Это занимает несколько секунд, зато уменьшает вероятность случайного короткого замыкания.

На что смотреть при выборе лабораторного блока питания

Модель с максимальными значениями напряжения и тока не всегда оказывается самой удобной.

При работе с небольшой электроникой часто достаточно одноканального источника. Например, Verdo PP1101 рассчитан на 30 В / 5 А и 150 Вт, PP1102 — на 30 В / 10 А и 200 Вт. Для задач, где требуется напряжение до 60 В, можно использовать Verdo PP1104 на 60 В / 5 А.

Если нужны несколько линий питания, уже стоит смотреть на многоканальные модели. Например, у Verdo PP1501 два основных канала 30 В / 3 А, у PP1502 — 30 В / 6 А, а у PP1503 — 60 В / 3 А. Во всех трёх случаях есть дополнительный канал 6 В / 3 А.

Эти модели поддерживают программируемый выход и запись данных по напряжению и току, что может пригодиться при разработке или длительном тестировании устройств.

Для мощных нагрузок нужен уже другой класс оборудования. Например, Verdo PP1701 представляет собой одноканальный источник 60 В / 30 А мощностью 1000 Вт. Такой прибор логичнее использовать на испытательном стенде или в производственной установке, чем при обычном первом запуске небольшой платы.

При сравнении моделей обычно смотрят на:

• диапазон выходного напряжения;
• максимальный ток и мощность;
• количество каналов;
• разрешение и точность установки;
• пульсации и шум;
• режимы CV и CC;
• защиты;
• возможность программирования и регистрации параметров.

Тип схемы тоже имеет значение. Линейные источники часто выбирают, когда особенно важен низкий уровень выходных шумов. Импульсные позволяют получить большую мощность при более компактных размерах и высокой эффективности. Но сама по себе линейная или импульсная схема ещё не определяет качество прибора. Сравнивать нужно характеристики конкретных моделей.

Более подробно о характеристиках лабораторных источников питания и советы по выбору >
https://novapribor.ru/media/articles/obzor-elektroizmeritelnykh-priborov/
kharakteristiki_laboratornykh_istochnikov_pitaniya_opisanie_sovety_po_vyboru/

Что стоит запомнить

Если регулярно пользоваться источником питания, порядок работы быстро входит в привычку.

Контролировать нужно четыре вещи:

• Напряжение.
• Токовый предел.
• Полярность.
• Состояние Output.

Напряжение всегда выбирают по требованиям нагрузки. Current ограничивает ток, но не заставляет исправное устройство потреблять установленное значение.

После включения полезно посмотреть не только на напряжение и ток, но и на индикатор CV/CC. Неожиданный переход в CC часто одним из первых показывает, что настройки или поведение нагрузки отличаются от ожидаемых.

Лабораторный блок питания удобно использовать именно потому, что он не просто подаёт питание, как обычный адаптер. Источник позволяет контролировать, что происходит с устройством в момент запуска и во время дальнейшей работы.

Частые вопросы

Как правильно пользоваться лабораторным блоком питания?

Сначала установите напряжение и токовый предел при отключённом Output. Затем проверьте полярность, подключите нагрузку и включите выход. После запуска посмотрите на фактические напряжение, ток и режим CV/CC.

Как определить нужное напряжение?

Ориентируйтесь на маркировку устройства, руководство производителя или параметры его штатного адаптера. Максимальное напряжение лабораторного источника здесь значения не имеет.

Нужно ли выставлять ток, указанный на устройстве?

Current задаёт верхний предел, а не принудительный рабочий ток. Если ограничение установлено на 1 А, а устройству требуется 0,25 А, оно будет потреблять примерно 0,25 А. Ток на штатном адаптере при этом может обозначать его максимальную выходную способность, а не точное потребление подключаемого устройства.

Почему после подключения напряжение падает?

Сначала посмотрите на индикатор CC. Если он активен, источник достиг установленного токового предела и уменьшает напряжение. Причиной может быть низкий лимит, высокий пусковой ток, перегрузка, короткое замыкание или неисправность нагрузки.

Почему источник питания работает в CV?

Это штатный режим стабилизации напряжения. Источник поддерживает установленное значение, пока потребляемый ток остаётся ниже заданного ограничения.

Что означает CC?

Источник достиг токового предела и перешёл в режим стабилизации тока. Если такой режим не ожидался, нужно проверить Current и саму нагрузку.

Нужно ли ставить Current на максимум?

Нет. При диагностике или первом включении платы разумнее задавать предел с учётом её ожидаемого потребления.

Почему устройство не запускается при правильном напряжении?

Одна из возможных причин — слишком низкий токовый предел. Некоторые устройства при включении кратковременно потребляют больше, чем после запуска. Источник переходит в CC, напряжение проседает, и устройство не успевает нормально стартовать.

Можно ли соединять выходные клеммы лабораторного БП?

Без необходимости не стоит. Если кратковременное замыкание предусмотрено инструкцией конкретного источника, например при настройке Current, нужно выполнять именно указанную производителем процедуру. Использовать КЗ как обычный способ проверки блока питания не рекомендуется.

Что будет, если перепутать плюс и минус?

Результат зависит от схемы устройства. При наличии защиты от обратной полярности оно может просто не включиться. Без защиты возможны повреждения электронных компонентов.

Сгорел лабораторный блок питания при неправильном подключении. Что делать?

Сначала отключите нагрузку и полностью обесточьте источник. Если прибор не включается, не выдаёт напряжение, постоянно уходит в защиту, появился запах гари или заметный нагрев, не пытайтесь запускать его снова и снова. Самостоятельно можно проверять только те элементы, доступ к которым предусмотрен производителем. Например, у некоторых моделей снаружи установлен сетевой предохранитель. Номинал и порядок его замены смотрят в инструкции конкретного БП. Ставить предохранитель большего номинала или заменять его перемычкой нельзя.

Если внешняя проверка не помогла, прибор лучше передать в сервис. Вскрывать сетевой лабораторный источник без соответствующей подготовки опасно. Внутри могут оставаться заряженные конденсаторы и опасное напряжение даже после отключения от сети.
