О товаре
Модель USB осциллографа DSO-1008A - это надежный 8-ми канальный измерительный прибор, который содержит в себе вертикальное разрешение 12 бит, дискретизациею с частотой 2,4 МГц, и встроенный программируемый генератор с 8-мью каналами. С помощью Hantek DSO - 1008A можно выполнять проверку межвиткового замыкания обмоток двигателя. Осциллографом легко просканировать неисправность статора и обмоток генератора автомобиля. А еще прибором можно произвести более 70 типов диагностических проверок. Также вы можете выполнить около 20 измерительных функций в автоматическом режиме.
Технические характеристики
| Вид исполнения |
USB-приставка |
| Полоса пропускания, МГц |
0,1 |
| Количество каналов |
8 |
| Частота дискретизации, Гвыб/сек |
0,0024 |
| Вертикальное разрешение (A/D), бит |
12 |
| Максимальная длина записи |
4 K |
| Вертикальная развертка |
10 мВ/дел – 5 В/дел |
| Горизонтальная развертка |
1 нс/дел – 2000 с/дел |
| Точность временной развертки, ppm |
±50 |
| Режимы входа |
DC |
| Генератор сигналов |
Да |
| Анализ спектра |
БПФ |
| Математические функции |
+, -, ×, ÷, FFT |
| Интерфейс |
USB 2.0 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
190х167х35 |
| Вес нетто, кг |
0.63 |

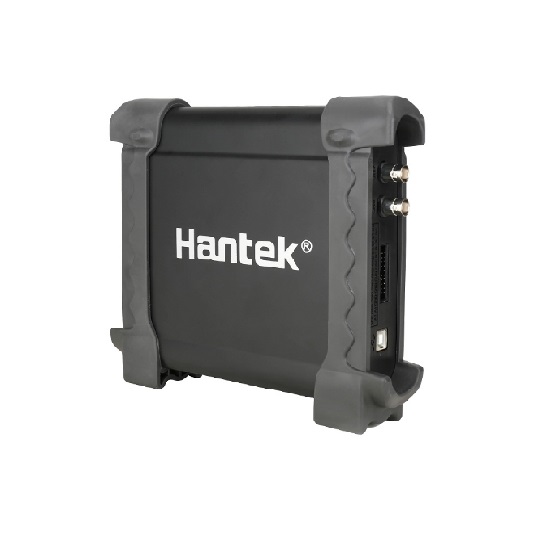

Описание осциллографа HANTEK DSO-1008A:
Модель USB осциллографа DSO-1008A - это надежный 8-ми канальный измерительный прибор, который содержит в себе вертикальное разрешение 12 бит, дискретизациею с частотой 2,4 МГц, и встроенный программируемый генератор с 8-мью каналами. Данный прибор содержит ряд отличительных особенностей: скорость работы USB приравнивается к USB1,1, так как в настройках прибора применено одночиповое решение, что позволяет обновлять сигнал в окне с приблизительной частотой 1 раз/секунду.
Отличительные особенности:
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
- ОС: Windows XP ,VISTA,7,10, Android (HSCOPE).
- Более 80 функций измерения.
Технические характеристики осциллографа HANTEK DSO-1008A:
| Параметры
| Значения
|
| РЕЖИМ ОСЦИЛЛОГРАФА |
| Каналов |
8 |
| Импеданс |
1 Мегаом 25пФ |
| Режимы развязки |
DC |
| Вертикальное разрешение |
12 бит** |
| Диапазоны |
10 мВ-5В, 8 шагов |
| Временные диапазоны |
1 нс/деление-20000с/деление |
| Защита входа |
Диод |
| X-Y |
Да (CH1 - x, CH2 - y) |
| Типы триггера |
По растущему фронту, по спадающему фронту |
| Источник триггера |
CH1 - CH8 |
| Размер буффера |
4 КБ |
| Полоса |
100 Кгц |
| Частота дискретизации (выборок в секунду) |
2.4 Мгц на 1 канал (300КГц при 8 каналах) |
| Измерения курсором |
Да |
| Максимальное напряжение на входе |
35В |
| РЕЖИМ ГЕНЕРАТОРА |
| Каналов |
8 |
| Уровень сигнала |
LVTTL |
| Частота |
0-250Khz |
| ОБЩИЕ |
| Питание |
USB |
| Габариты |
190 x 167 x 35 мм |
| Вес |
0.63 |

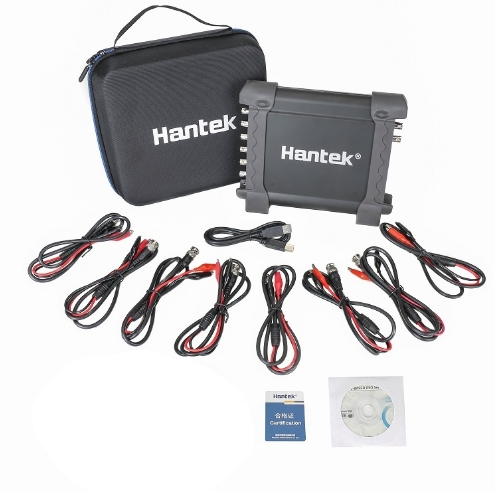

Комплект поставки HANTEK DSO-1008A:
- Осциллографа DSO-1008A
- Щупы (8 шт) (BNC - крокодилы)
- USB кабель
- Сумка
- Программное обеспечение
