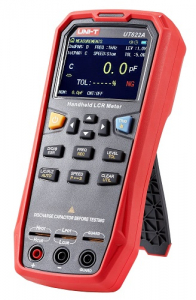

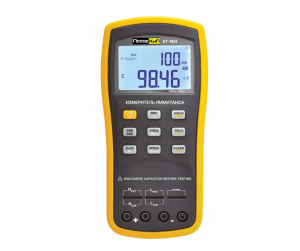

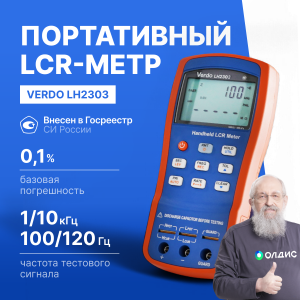

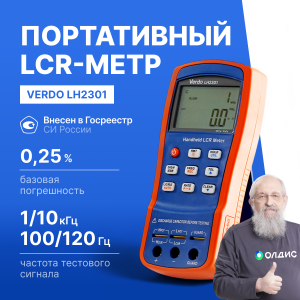

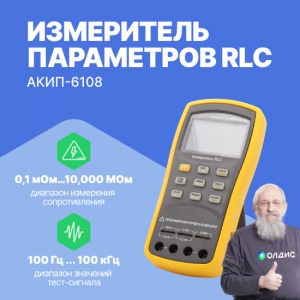

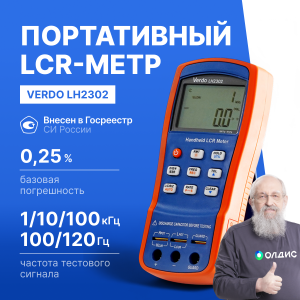

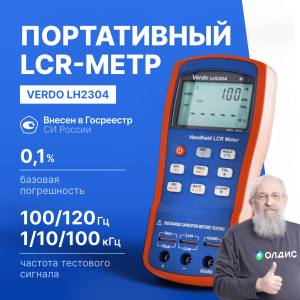

Описание измерителя иммитанса (RLC):
Измеритель иммитанса или измеритель RLC — радиоизмерительный прибор, предназначенный для определения параметров полного сопротивления или полной проводимости электрической цепи. RLC в названии «измеритель RLC» составлено из широко распространённых схемных названий элементов, параметры которых может измерять данный прибор: R — Сопротивление, С — Ёмкость, L — Индуктивность.
Наиболее распространенными способами тестирования электроцепей являются мостовой метод и метод, основанный на законе Ома про переменный ток. Последний считается наиболее простым как по схемотехнике, так и по получению данных. В таком случае устройство анализирует тестовый сигнал с установленной частотой через проверяемую цепь. Внутри прибора есть генератор, который подает напряжение рабочей частоты на измеряемый участок.
Область применения измерителей иммитанса RLC:
- в ходе отладки и настройки сложных экспериментальных конструкций и элементов;
- во время сортировки компонентов SMD;
- при производстве и ремонте электронной аппаратуры;
- при тестировании импеданса на платах.
Измеряемые параметры измерителя иммитанса (RLC):
- сопротивление – условное обозначение R
- индуктивность – условное обозначение С
- емкость – условное обозначение L
- импеданс – условное обозначение Z
- тангенс угла потерь – условное обозначение D
- добротность – условное обозначение Q
- фазовый сдвиг
Принцип действия измерителя иммитанса (RLC):
Специалистам, которые по роду своей деятельности связаны с радиоизмерительной аппаратурой, необходимо получение базовых знаний о том, как работает измеритель RLC или измеритель иммитанса. Дело в том, что эти приборы широко используются в лабораториях, в ремонтных мастерских и на производствах, где с их помощью получают данные о комплексной проводимости цепей и их сопротивления. Очень часто измеритель RLC применяется для того, чтобы протестировать источники переменного тока.
В основе измерителя иммитанса лежит анализ получаемых тестовых сигналов. Среди основных способов, которые используются для получения требуемых параметров, выделяют мостовые методы, а также те, которые связаны с определением соотношений по закону Ома. Мостовые измерители RLC работают с использованием измерительного моста, который уравновешивается с помощью наборов образцовых реактивных (емкостных) и активных сопротивлений. Подобные приборы воспринимают только фиксированные частоты. Измерители, использующие соотношения закона Ома, обладают более простыми схемами технической самореализации и автоматизированной выдачи результатов измерения. Принцип их действия основан на анализе прохождения синусоидального тестового сигнала через измеряемую цепь с заданной частотой. При этом с внутреннего генератора рабочее напряжение подается на объект измерения. Оно подлежит определению на выбранном участке цепи, где одновременно анализируются величины фазового сдвига и тока. Полученные данные используются при расчете необходимых параметров.
