О товаре

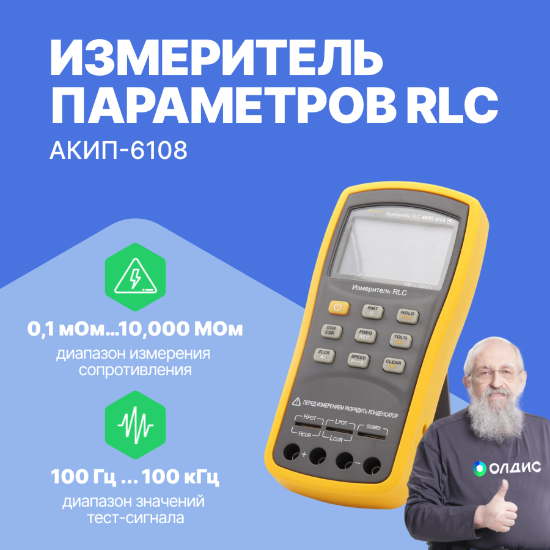

Измеритель параметров RLC АКИП-6108 – многофункциональный прибор для определения значений сопротивления, емкости, индуктивности. С помощью него можно определить ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг между напряжением и током, комплексное сопротивление, активное сопротивление с незначительной долей погрешности (0.1%). То есть, измерения будут сто процентов точными. Благодаря данному измерителю, все параметры можно замерить с высокой скоростью. Устройство характеризуется также низким потреблением питания – 24 часа непрерывной работы. Все замеры можно проводить автоматически. У прибора также множество различных опций и функций.
Для измерения устройство использует тестовый сигнал установленного напряжения. Результаты выводятся на экран в виде десятичных чисел. Измеритель АКИП-6108 отличается небольшим размером, удобной панелью управления. Прибор способен самостоятельно выбирать предел и режим измерений в зависимости от типа подключенного компонента.
Технические характеристики
Измерение сопротивления
|
0,1 мОм ÷ 10 мОм |
Измерение электрической емкости
|
0,001 пФ ÷ 20 мФ |
Измерение индуктивности
|
1 нГн ÷ 1 кГн |
Номер в госреестре СИ
|
56479-14 |
Гарантия (мес.)
|
12 |
Страна производитель
|
Китай |
Вес нетто
|
460 г |
Габаритные размеры, мм
|
192х93х44 |
Описание портативного измерителя RLC АКИП-6108:
Измеритель параметров RLC АКИП-6108 – многофункциональный прибор для определения значений сопротивления, емкости, индуктивности. С помощью него можно определить ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг между напряжением и током, комплексное сопротивление, активное сопротивление с незначительной долей погрешности (0.1%). То есть, измерения будут сто процентов точными. Благодаря данному измерителю, все параметры можно замерить с высокой скоростью. Устройство характеризуется также низким потреблением питания – 24 часа непрерывной работы. Все замеры можно проводить автоматически. У прибора также множество различных опций и функций.
Для измерения устройство использует тестовый сигнал установленного напряжения. Результаты выводятся на экран в виде десятичных чисел. Измеритель АКИП-6108 отличается небольшим размером, удобной панелью управления. Прибор способен самостоятельно выбирать предел и режим измерений в зависимости от типа подключенного компонента.
АКИП-6108 выдает тест-сигнал в режиме пяти значений частоты от 100 Гц до 100 кГц. На экране отображаются результаты измерений в виде пятиразрядного числа. Максимальное значение 20 тыс. при определении индуктивности, емкости, сопротивления. Для вывода вспомогательных параметров, например, добротности, диэлектрических потерь, фазового сдвига прибор использует дополнительную шкалу в формате пятиразрядного числа. Также на экране отображается выбранный режим измерения. Устройство способно фиксировать максимальное, минимальное и вычислять среднее значение результатов. Прибор поддерживает подключение к компьютеру при помощи универсального интерфейса. Для сопряжения с другим устройством и передачи данных предусмотрен разъем микро-USB. Измеритель RLC АКИП-6108 способен работать от встроенного аккумулятора или напрямую от бытовой сети.
Отличительные особенности устройства:
- Прибор надёжный,
- Выполнен он из прочных, современных материалов, поэтому, как заявляет производитель, он будет служить максимально долгое время,
- С помощью устройства замеры проводятся легко и быстро (с работой совладеет даже новичок),
- Устройство с широким диапазоном значений тест-сигнала (частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц),
- Прибор характеризуется высшей скоростью замеров,
- Устройство с возможностью одновременной индикации двух проверяемых параметров,
- Выбор предела измерений автоматическим способом,
- Наличие опции автоматической идентификации,
- Прибор характеризуется малым потреблением энергии (до 24 часов бесперебойной службы),
- Возможность двухсторонней связи с компьютером – через порт юсб,
- Возможность автоматического выбора и удержания предела измерений,
- Наличие жк экрана (содержит два экрана: основной и дополнительный),
- Основной экран – пять разрядов,
- Дополнительный экран – четыре разряда,
- Опция автоотключения (для экономии энергии),
- Наличие режима сортировки,
- Время тока заряда – 80 минут,
- Прибор удобно переносить с одного места на другое (его вес составляет всего 460 гр),
- Возможна эксплуатация устройства при температуре от 0 до 40 градусов, при влажности 90 %,
- В комплекте поставки имеется сам прибор, инструкция по применению, щупы, измерительный кабель, аккумулятор и адаптер питания,
- Гарантия на прибор – 2 года.
Сфера применения измерителя параметров RLC:
Прибор востребован среди специалистов по обслуживанию радиоизмерительной аппаратуры. Его широко используют в мастерских, лабораториях, на производственных линиях, в сервисных центрах. Измеритель позволяет быстро получать информацию о комплексной проводимости цепей и сопротивлении компонентов. RLC АКИП-6108 применяют для контроля над рабочими параметрами электронных элементов устройств, их сборок в процессе ремонта и тестирования. Часто измеритель используют для проверки источников переменного тока, в исследованиях нанокомпозиционных материалов, при отладке и настройке экспериментальных конструкций.
Элементы управления и индикация:
Управление осуществляется при помощи 9 кнопок. Надписи на элементах управления нанесены разными цветами для удобства. Черным подписаны основные функции прибора. После однократного нажатия без задержки они будут немедленно задействованы. Белым цветом помечены дополнительные функции. Чтобы их включить в работу, потребуется нажать и удерживать клавишу в течение 2 секунд. Функции, подписанные желтым цветом, можно привести в действие только длительным удерживанием кнопки в нажатом состоянии. Основная, специальная индикация, а также сообщения об ошибках выводятся на дисплей.
Технические характеристики измерителя RLC АКИП-6108:
Параметр |
Значение |
Измерение RLC |
Сопротивление (R, Z) |
0,1 мОм…10,000 МОм |
Емкость (C) |
0,001 пФ…20,000 мФ |
Индуктивность (L) |
0,001 мкГн…1000,0 Гн |
Добротность (Q) |
0,0001…9999 |
Тангенс угла потерь (D) |
0,0001…9,999 |
Фазового сдвига (Θ ) |
-179,9°…+179,9° |
Погрешность измерения |
Базовая ± 0,1% |
Скорость измерения |
2 измерения/сек. (МЕДЛЕННО) |
5 измерений/сек. (СРЕДНЕ) |
10 измерений/сек. (БЫСТРО) |
Схема измерения |
Параллельная / последовательная |
Тест-сигнал |
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц (фиксированная) |
Уровень тест-сигнала |
0,6 ВСКЗ (фиксированный) |
Выходное сопротивление |
100 Ом (постоянное) |
Дополнительные функции |
Режим индикации измерений |
Абсолютное значение, мин./ средн./ макс. измерение |
Режим сортировки |
4 фикс. номинала (1%, 5%, 10%, 20%) |
Интерфейс для связи с ПК |
USB (виртуальный последовательный порт) |
Дисплей |
Тип индикатора |
ЖК индикатор с подсветкой содержит: основной экран (R, Z, L, C), дополнительный экран (Q, D, Θ , ESR), индикаторы параметров режима измерения |
Формат индикации |
5 разрядов на основном экране (40.000) |
4 разряда на дополнительном экране |
Общие данные |
Условия эксплуатации |
0°С…40°С, относительная влажность до 90% |
Напряжение питания |
Аккумулятор Ni-Mh 7,2 В (600 мА*ч) или сеть 220В/50Гц через адаптер 9 В (150 мА) |
Потребляемый ток |
25 мА (1 кГц, нагрузка 100 Ом); 2 мкА (питание откл.) |
Время работы |
24 часа с отключенной подсветкой дисплея |
Время и ток заряда |
80 мин./ 150 мА |
Автоотключение |
5/ 15/ 30/ 60 мин., либо отключено |
Габаритные размеры |
192х93х44мм |
Масса |
460 г |
Комплект поставки:
№ |
Наименование |
Количество |
1 |
Портативный измеритель параметров RLC АКИП-6108 |
1 - шт. |
2 |
Руководство по эксплуатации |
1 - шт. |
3 |
4-х проводный измерительный кабель с 2-мя «крокодилами» |
1 - шт. |
4 |
Щуп для SMD-компонентов |
1 - шт. |
5 |
Аккумулятор |
1 - шт. |
6 |
Адаптер питания |
1 - шт. |
7 |
Короткозамыкатель |
1 - шт. |
8 |
Диск с ПО (по запросу) |
1 - шт. |
Дополнительная комплектация АКИП-6108 |
9 |
4-х проводный измерительный кабель с 4-мя «крокодилами» |
1 - шт. |
10 |
Кабель USB (IC-700) |
1 - шт. |
