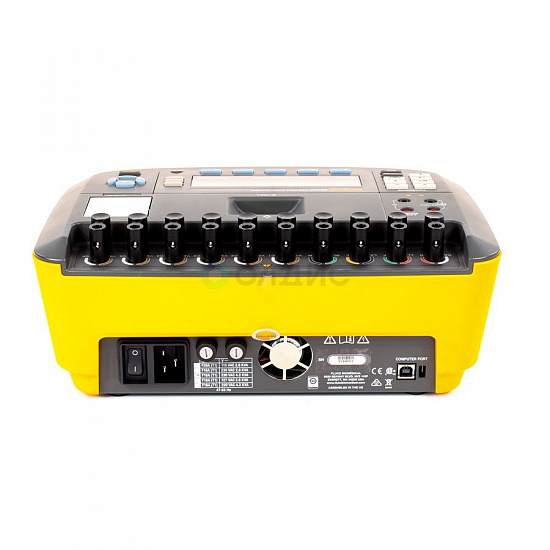

Описание анализатора электробезопасности ESA620:
Высокое качество ручного профилактического обслуживания в области биомедицины и клинической инженерии создаётся при помощи ESA620. Этот многофункциональный универсальный аппарат используется во всей мировой медицинской практике на соответствие стандарту. Он предлагает выбор из трёх нагрузок: испытательных токов защитного заземления и двух напряжений изоляции. Прибор, оснащенный десятью постами ЭКГ, имитирует кривые ЭКГ и характеристики, поэтому с помощью одного подключения можно выполнять сразу несколько действий: электробезопасность, базовые тестирования на мониторах пациента. При использовании дополнительного компьютерного обеспечения AnsurESA620 становится полностью автоматизированным. Автоматизация обеспечивает стандартизацию тестовых процедур, сохранение результатов и снятие показаний, сравнение со стандартными ограничениями, аналитические данные отчетов. Всё это указывает на тот факт, что прибор имеет неплохие рабочие, а в некоторых случаях и лучшие характеристики среди новейших типов анализаторов электробезопасности.
Этот полнофункциональный анализатор ESA620 оснащен большим дисплеем, благодаря которому проводится быстрая и четкая индикация выполненных тестов, критериев, которые связаны с настройкой теста, состоянием устройства в тестируемой розетке и результатами. Устройство оснащено стандартным интерфейсом USB для управления компьютером и передачи данных. При использовании с дополнительным программным модулем Ansur для компьютера ESA620 стандартизирует процедуру тестирования, захватывает, хранит и распечатывает отчеты. В совокупности с Ansur ESA620 может быть полностью автоматизирован.
Отличительные особенности прибора:
Анализатор электробезопасности Fluke ESA 620 – это современное электронное устройство, предназначенное для проведения текстов электрической безопасности для самых различных видов медицинского оборудования. Этот прибор был разработан и собран специалистами ведущей американской компании Fluke Biomedical, специализирующейся на производстве контрольно-измерительных аппаратов.
Благодаря отменному качеству сборки и высокой функциональности данный анализатор широко используется в ведущих медицинских учреждениях мира, расположенных в странах Европы, Северной Америки, Азии и Океании. Прибор совмещает в себе огромное количество преимуществ, к которым следует отнести:
- Возможность проведения самых ключевых текстов по электрической безопасности медицинского оборудования с помощью всего одного устройства
- Ультравысокая точность проводимых измеренных и получаемых в итоге данных
- Рабочие характеристики прибора, которые соответствуют строгим международным нормам и стандартам
- Возможность подключения к стационарному компьютеру или ноутбуку с использованием стандартного USB разъема для передачи информации, полученной в результате проводимых тестов и измерений
Технические характеристики ESA620:
| Характеристика | Значение | |
|---|---|---|
Измерение напряжения переменного тока | Диапазоны напряжения сети переменного тока | от 90 В до 132 В от 180 В до 264 В |
Доступный диапазон измерения переменного тока | от 0 В до 300 В | |
Погрешность измерения | ±(2% от показаний + 0,2 В) | |
Виды измерений | напряжение в сети напряжение между двумя точками | |
Измерение сопротивления заземления | Принцип действия | две клеммы |
Тестовый ток | >200 мА с напряжение холостого хода ≤ 24 В | |
от 10 А до 25 А с напряжением холостого хода < 6 В | ||
Диапазон измерения | от 0 Ом до 2 Ом | |
Погрешность измерения | ±(2% от показаний + 0,005 Ом) | |
Тесты сопротивления | тест заземления | |
сопротивление между точками | ||
Измерение тока питания | Режимы | переменный ток |
Диапазон | от 0 А до 20 А | |
Погрешность | ±(5% от показаний + большее из (2 отсчета или 0,2 А)) | |
Измерение тока утечки | Режимы | постоянный ток + переменный ток |
только постоянный ток | ||
только переменный ток | ||
Коэффициент пика нагрузки | ≤3 | |
Диапазоны | от 0 мкА до 199,99 мкА | |
от 200 мкА до 1999 мкА | ||
от 2 мА до 10 мА | ||
Погрешность измерения в зависимости от частоты | от постоянного тока до 1 кГц: ± (1% от показаний + большее из (1 мкА или 1 минимального порядка)) | |
от 1 кГц до 100 кГц: ± (2% от показаний + большее из (1 мкА или 1 минимального порядка)) | ||
от 1 кГц до 5 кГц (ток больше 1,6 мА): ± (4% от показаний + большее из (1 мкА или 1 минимального порядка)) | ||
от постоянного тока до 1 кГц: ±(5% от показаний + большее из (1 мкА или 1 минимального порядка)) | ||
Измерение сопротивления изоляции | Диапазоны | от 0,5 МОм до 20 МОм |
от 20 МОм до 100 МОм | ||
Погрешность измерения | для диапазона 20 МОм: ±(2% от показаний + 2 шага дискретизации) | |
для диапазона 100 МОм: ±(5% от показаний + 2 шага дискретизации) | ||
Тестовое напряжение источника | 500 В или 250 В | |
Максимальная емкость нагрузки | 1 мкФ | |
Электрические параметры | Напряжение питания | от 180 В до 264 В |
Ток питания | максимум 16 А | |
Частоты переменного тока | от 47 Гц до 63 Гц | |
Физические параметры | Размеры | 32,0 см × 23,6 см × 12,7 см |
Вес | 4,7 кг | |
