Индикаторы чередования фаз — это устройства, с помощью которых проводятся измерения угла сдвига тока или напряжения с целью определения последовательности фаз в трехфазных системах питания.
Применение приборов
В питающих сетях фазы обозначаются, как А, В, С или L1, L2, L3. Между синусоидами этих фаз имеется сдвиг в 120 градусов. При этом всего возможно 6 комбинаций последовательностей, которые делятся на прямые и обратные. Определение последовательности фаз необходимо производить:
- При параллельной работе трансформаторов, генераторов или других электрических устройств. Неправильная последовательность фаз приведет к короткому замыканию при включении.
- При подключении трехфазных электродвигателей. От последовательности фаз будет зависеть направление вращения мотора. Это особенно важно для двигателей, подключенных к механизмам, которые могут выйти из строя при вращении в неправильную сторону.
- При подключении трехфазных счетчиков электроэнергии — для правильного и точного подсчета расхода энергии.
Принципы работы и проведения измерений

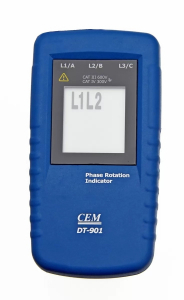

Индикатор представляет собой небольшое переносное устройство. Из верхней части прибора выходят 3 измерительных щупа, предназначенных для подключения к трехфазной сети для определения последовательности фаз. На лицевой панели индикатора, в зависимости от конкретной модели, может быть расположен дисплей или ряд светодиодов. Например, на модели индикатора TKF-12 имеются 5 светодиодов. 3 из них служат для контроля наличия напряжения на измерительных щупах, а оставшиеся 2 сигнализируют о направлении чередования фаз. А вот у модели DT-901 от CEM вся информация отображается на дисплее.
Приборы этой категории незаменимы для организаций, которые осуществляют эксплуатацию, ремонт, монтаж и наладку электрических объектов, питающихся от трехфазной сети.
Функционал и возможности индикаторов
Индикаторы порядка чередования фаз достаточно узкоспециализированные устройства, выполняющие единственную функцию — выявление обратного или прямого чередования фаз. При этом применение фазометра для определенного типа оборудования зависит от электрических параметров устройства, таких как: диапазон измеряемого напряжения и частоты. Например, для проверки последовательности при подключении трехфазных двигателей хватит устройства с контролируемым напряжением до 400 В и частотой до 60 Гц. Примером такого прибора является модель УПФ-800, измеряющая напряжение до 800 В. Для более «высоковольтных» применений, например для трансформаторных подстанций, хорошим выбор будет являться модель УПФ-2500, работающая с напряжением до 2500 В.
Дополнительный функционал
Индикатор чередования фаз питается от тестируемой сети. Это избавляет от необходимости использования аккумуляторов, батарей или других источников питания.
Из дополнительного функционала фазометров следует обращать внимание на:
- Длину измерительных клещей и тип зонда (крокодил, банан).
- Информативность и яркость лицевой панели.
- Наличие защитного чехла.
Как выбрать индикатор фазировки
При выборе и покупке индикатора чередования фаз выбирайте диапазон напряжение и частоты в зависимости от тестируемого оборудования. Для электродвигателей — напряжение до 500 В и частота до 60 Гц. Для трансформаторных подстанций — напряжение свыше 1000 В Для специального высокочастотного оборудования — частота до 400 Гц.
В нашем каталоге представлено более 25 моделей приборов этой категории в различных форм-факторах: индикаторы портативные, фазоуказатели, детекторы-индикаторы. Отправляем заказы по всей России. Оказываем помощь в выборе приборов под ваши нужды.
