О товаре
ПрофКиП М4100/5 – аналоговый (стрелочный) прибор для измерения высоких значений электрических сопротивлений изоляционных материалов при приложении к ним постоянного напряжения. Принцип его функционирования основан на измерении величины постоянного тока, проходящего сквозь изолятор. Величина напряжения при этом не влияет на результат.
ПрофКиП М4100/5 – омметр для измерения объёмного и поверхностного сопротивления изоляции, спроектированный на территории РФ. Он применяется для определения импеданса изоляционных материалов до 10 ГОм: кабельной продукции, трансформаторов, обмоток электрических двигателей, инструментов и прочих обесточенных электроустановок. Испытания происходят измерительным напряжением 2500 В, длительность тестирования не превышает 15 с, но зачастую результат появляется быстрее. Погрешность прибора не превышает 15% при высоких сопротивлениях и падает по мере снижения импеданса диэлектрика.
Технические характеристики
|
Испытательное напряжение (max), В
|
2500 |
|
Измерение сопротивления
|
0 ÷ 20 ГОм |
|
Номер в госреестре СИ
|
80018-20 |
|
Гарантия (мес.)
|
12 |
|
Страна производитель
|
Россия |
|
Вес нетто, кг
|
2.2 |
|
Габаритные размеры, мм
|
150х130х200 |
Описание мегаомметра ПрофКИП М4100/5:
ПрофКиП М4100/5 – аналоговый (стрелочный) прибор для измерения высоких значений электрических сопротивлений изоляционных материалов при приложении к ним постоянного напряжения. Принцип его функционирования основан на измерении величины постоянного тока, проходящего сквозь изолятор. Величина напряжения при этом не влияет на результат.
ПрофКиП М4100/5 – омметр для измерения объёмного и поверхностного сопротивления изоляции, спроектированный на территории РФ. Он применяется для определения импеданса изоляционных материалов до 10 ГОм: кабельной продукции, трансформаторов, обмоток электрических двигателей, инструментов и прочих обесточенных электроустановок. Испытания происходят измерительным напряжением 2500 В, длительность тестирования не превышает 15 с, но зачастую результат появляется быстрее. Погрешность прибора не превышает 15% при высоких сопротивлениях и падает по мере снижения импеданса диэлектрика.
Отличительные особенности:
- Построен на схеме логарифмического усилителя.
- Не нуждается в источнике электроэнергии.
- Работа в широком диапазоне температур.
- Механическая корректировка показаний.
- Два рабочих режима: единичные измерения и непрерывные замеры.
Технические характеристики ПрофКИП М4100/5:
| Параметр
| Значение
|
| Диапазон измерения сопротивлений
| 0 МОм … 10000 МОм
|
| Измерительное напряжение на зажимах
| 2500 В ±250 В
|
| Предел допускаемой основной относительной погрешности от 0,05 МОм и до верхнего предела
| ±15%
|
| Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА
| ±15%
|
| Остаточное отклонение указателя от нулевой отметки
| не более ±0,5%
|
| Время установления показаний
| не более 15 с
|
| Величина перемещения указателя корректором нуля механическим
| не более ±2% от длины шкалы
|
| Электрическая прочность изоляции
| 5 кВ
|
| Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации
| 40 МОм
|
| Режим работы
| прерывистый (измерение – 1 мин, пауза – 2 мин)
|
| Нормативные данные
|
| Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур.
|
| Соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II
|
| Рабочие условия
|
| Температура окружающего воздуха
| от -30°С до 50°С
|
| Относительная влажность
| от 20% до 90%
|
| Атмосферное давление
| от 84 кПа до 106,7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
|
| Общие данные
|
| Средняя наработка на отказ
| не менее 12500 часов
|
| Средний срок службы
| не менее 10 лет
|
| Питание
| от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
|
| Габаритные размеры
| 150 х 130 х 200 мм
|
| Вес
| 2,2 кг
|
Удобство эксплуатации:
Устройство питает электромеханический генератор, который необходимо вращать с частотой 120 – 150 об/мин. Он делает прибор автономным – мегаомметр можно брать на объекты, в том числе обесточенные, не заботясь о необходимости подзарядки аккумуляторов. Аналоговый мегаомметр М4100/5, в отличие от цифровых аналогов, исправно работает при отрицательных температурах от -30 °С и в помещениях с температурой до +50 °C.

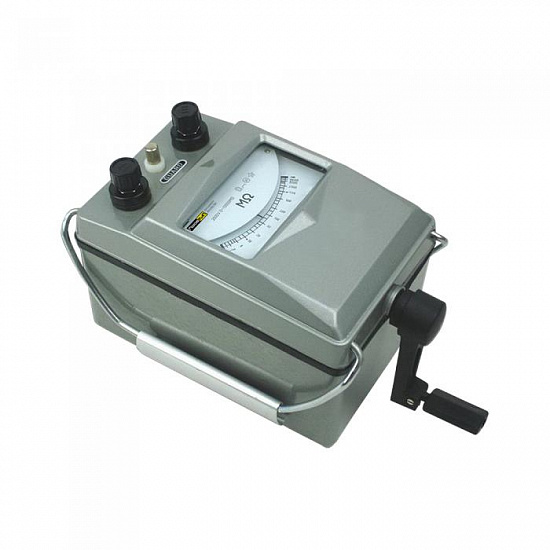

Мегаомметр получил прочный металлический корпус, защищающий его от крупных частиц пыли и механических воздействий. На переднюю панель вынесены зажимы и шкала со стрелкой и градуировкой. Расположенный в нижней части корпуса механический корректор нуля позволяет регулировать показания в пределах 2% от длины шкалы.
Корпус омметра изолирован от тестируемых объектов диэлектриком с сопротивлением 40 МОм. Ресурс механизма устройства – не менее 12 500 часов, что составляет минимум 10 – 12 лет активной эксплуатации при соблюдении рекомендаций.
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Мегаомметр ПрофКИП М4100/5
| 1
|
| 2
| Измерительный кабель
| 2
|
| 3
| Проводник
| 1
|
| 4
| Руководство по эксплуатации
| 1
|
