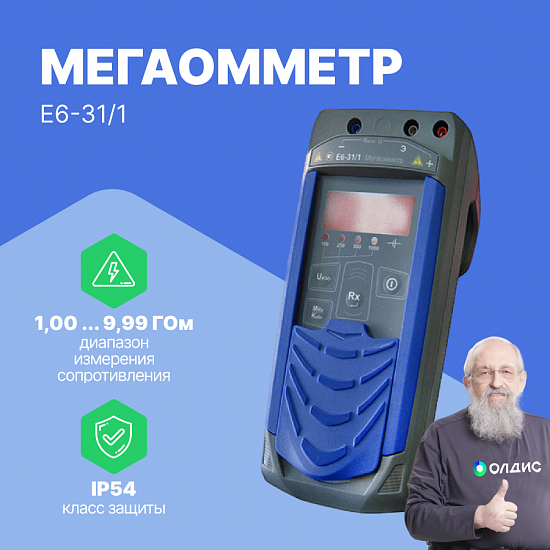

Мегаомметр цифровой Е6-31/1 - устройство из новой линейки АО «НПФ Радио-Сервис».
Модель может измерять:
- Сопротивление изоляции обесточенных цепей. Диапазон - от 1 кОм до 10ГОм. Погрешность не превышает 3 или 5%, в зависимости от величины сопротивления.
- Величину переменного напряжения в сети в диапазоне от 40 до 700В.
- Коэффициент абсорбции. Для расчета используются результаты, получаемые в моменты времени 15 и 60 секунд после начала измерений.
Особенности мегаомметра Е6-31/1
Как и другие модели из новой линейки, этот прибор имеет увеличенный интервал поверки. Теперь он составляет 2 года. Корпус имеет степень защиты от влаги и пыли IP54 по ГОСТ 14254. Органы управления и дисплей защищаются в транспортном положении и при хранении сдвижной крышкой. Прибор может использоваться при проведении измерений при низких температурах до -30 градусов.
Возможности и характеристики модели
При измерении сопротивления изоляции с помощью Е6-31/1 может использоваться 4 варианта испытательного напряжения. Возможна установка одного из следующих значений этого параметра: 100, 250, 500 или 1000В.
Есть функционал программирования продолжительности проведения замеров. Она может устанавливаться в пределах от 1 до 10 мин.
Модель оснащена схемами защиты:
- От измерения сопротивления на цепи под напряжением. Срабатывает индикация и прибор автоматически измеряет значение напряжения.
- От помех разных типов.
- От наведенных токов промышленной частоты.
Е6-31/1 - одна из моделей АО «НПФ Радио-Сервис», в отношении которых проведена экспертиза ФГБУ «ГНМЦ» Минобороны РФ. Прибор внесен в реестр средств измерений военного назначения.
Технические характеристики мегаомметра Е6-31/1:
Измерение электрического сопротивления изоляции постоянному току
|
Диапазоны измерения сопротивления и предел основной абсолютной погрешности
| от 1 кОм до 999 МОм ± (0,03 х R + 3 е.м.р)
(испытательное напряжение не менее 250 В)
|
от 1,00 до 99,9 ГОм ± (0,03 х R + 3 е.м.р) ± (0,05 х R + 5 е.м.р)*
(испытательное напряжение не менее 250 В)
|
Испытательные напряжения постоянного тока
|
Значение испытательного напряжения на разомкнутых гнездах
| 100, 250, 500 и 1000 В
|
Пределы допускаемой основной относительной погрешности установки испытательного напряжения
| не более +15%
|
Измерение напряжения переменного тока
|
Диапазон измерения действующего значения напряжения
| от 40 до 700 В
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока частотой 50 Гц
| ± (0,05 × U + 3 е.м.р.)
|
Общие технические характеристики
|
Напряжение питания постоянного тока (встроенный аккумулятор)
| от 5,2 до 7,5 В
|
Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока не менее
| 9,9 кВ
|
Сопротивление изоляции не менее
| 20 МОм
|
Габаритные размеры ( длина × ширина × высота )
| не более 250 х 110 х 90 мм
|
Масса
| не более 0,8 кг
|
Рабочие условия эксплуатации:
- температура
- относительная влажность при температуре воздуха 30 °С, %
|
от минус 30 до +50
до 90
|

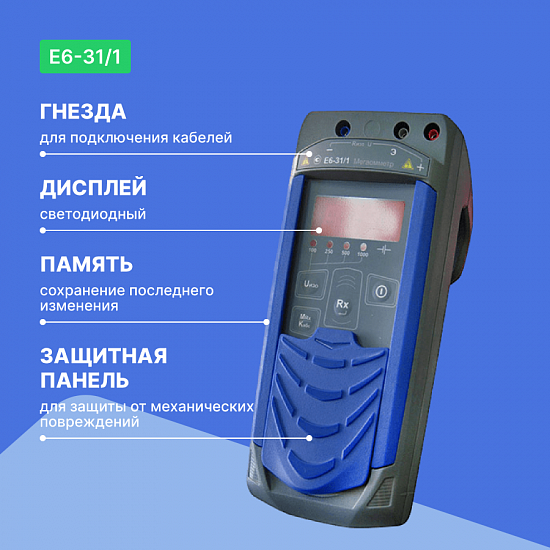

Индикация и расположение разъемов
1…4 – гнезда для подключения кабелей;
5 – сегментный индикатор измеренного значения и единиц измерения («V» –
Вольт, «К» – кОм, «M» – МОм, «G» – ГОм);
6 – кнопка – включение и выключение мегаомметра;
9 – кнопка – предназначена для переключения вида и объема
отображаемой информации во время испытания изоляции (см.п.2.3.4): значение
11
7 – кнопка – начало или прекращение измерений;
8 – кнопка – вывод на индикацию результатов последнего измерения из
памяти мегаомметра и коэффициента абсорбции (см.п. 2.4.4);
9 – кнопка – установка испытательного напряжения;
10 – индикаторы испытательных напряжений, в вольтах
Комплект поставки мегаомметра Е6-31/1:
№
| Наименование
| Количество
|
1.
| Цифровой мегаомметр Е6-31/1
| 1
|
2.
| Аккумулятор Ni-MH 6 В
| 1
|
3.
| Адаптер для заряда аккумулятора
| 1
|
4.
| Батарейный отсек РАПМ.436244.003
| 1
|
5.
| Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м
| 1
|
6.
| Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м
| 1
|
7.
| Кабель РЛПА.685641.002 – соединительный, длиной 1,5 м
| 1
|
8.
| Зажим типа «крокодил»
| 1
|
9.
| Сумка для переноски мегаомметра
| 1
|
10.
| Упаковка транспортная
| 1
|
Закажите мегаомметр в ООО ТК «Олдис», и мы организуем его отправку в любую точку России в течение 1 дня (при наличии на складе).
