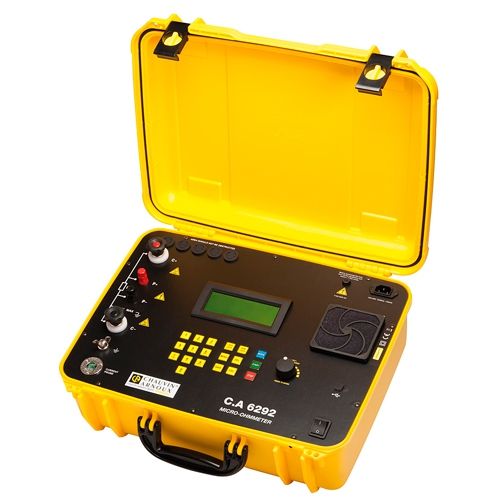

Описание Chauvin Arnoux 6292:
Модель С.А6292 является микроомметром с высоким испытательным током (до 200А) и представляет собой портативный, управляемый микропроцессором прибор. С.А6292 оптимизирован и имеет защиту от электромагнитных помех для успешного использования его на электрических подстанциях.
С.А6292 может быть использован для точного измерения очень малых сопротивлений контактов выключателей, шин и т.д., с испытательным током до 200А.
В цифровом микроомметре С.А6292 используется 4-х полюсный метод Кельвина для избежания неточностей, вызванных собственным сопротивлением измерительных проводов и их контактов.
Отличительные особенности микроомметра Chauvin Arnoux 6292:
- Автоматический и ручной выбор диапазона измерения сопротивления;
- Регулируемый испытательный ток (10 мА…200 А);
- Разрешение 0,1мкОм;
- Вывод на экран графика сопротивления;
- Защита от внешнего напряжения в случае неправильного подключения, автоматический контроль целостности токовой цепи;
- Портативность: прибор размещен в прочном корпусе с ручкой;
- Возможность установки пределов для оценки приемлемости результата измерения (годен/негоден);
- Встроенная память позволяет сохранять до 200 результатов;
- Передача данных на ПК (USB) с помощью программного обеспечения;
- Батарейное питание позволяет проводить измерения с использованием испытательного тока 100 А в течение 15 минут непрерывно и током 200А до 1 минуты;
- Тестовые провода в комплекте поставки.
Технические характеристики микроометра Chauvin Arnoux 6292:
Параметр
| Значение
|
Спецификация
|
Диапазон токов
| 100А, 200А (Постоянного тока); Изменяется от 0 до 100%
|
Диапазон измерения сопротивления
| 0 - 1999мкx (тест ток: до 200А)
|
Разрешение
| 0.1мкx для R <200мкx
|
Выходное напряжение
| 3,5В пост @ 200А
4,5В пост @ 100А
5,8В пост (без нагрузки)
|
Максимальное измеряемое сопротивление
| 10мx @ 200А
30мx @ 100А
|
Погрешность
| от 1А до 4,99А: 1%±10 мкОм
от 5А до 9,99А: 1%±2 мкОм
от 10А до 200А: 1%±1 мкОм
|
Принцип измерения
| 4-точечное
|
Продолжительность тестового цикла
| До 1 минуты непрерывно, током 200А, до срабатывания температурной защиты от перегрева;
|
Память
| Сохраняет до 200 результатов
|
Интерфейс
| USB
|
Программное обеспечение
| DataView
|
Питание прибора
| 100-240В переменного напряжения
|
Общие характеристики
|
Размеры прибора
| 502 x 394 x 190 мм
|
Вес
| 11 кг
|
Рабочая температура
| от -5° до 50°C
|
Температура хранения
| от -25° до 65°C
|
Влажность
| до 95%
|
Защита
| IEC61010-1
|
Корпус пыле- влагозащита
| IP54 при закрытой крыщке
|
Вес
| 11 кг
|
Комплект поставки C.A 6292:
№
| Наименование
| Количество
|
1.
| Микроомметр, измеритель сопротивления контактов C.A 6292
| 1
|
2.
| Черный тестовый кабель с крокодилом кельвина, 6м
| 1
|
3.
| Красный тестовый кабель с крокодилом кельвина, 6м
| 1
|
4.
| Зеленый тестовый кабель с крокодилом кельвина, 6м
| 1
|
5.
| Кабель USB
| 1
|
6.
| Сетевой кабель
| 1
|
7.
| Инструкция по эксплуатации
| 1
|
