О товаре
МАРК-9010 Анализатор pH - это высокоточное устройство, предназначенное для измерения активности ионов водорода в различных типах воды. Он специально разработан для работы с "сверхчистыми" водами, включая воду с низкой электропроводностью 0,055 мкСм/см, а также с щелочными водами, содержащими аммиак или амины.
Анализатор обеспечивает высокую точность измерения pH и рН25, что позволяет получать надежные результаты. Компактный дизайн и удобный интерфейс делают его простым в использовании даже для непрофессионалов.
МАРК-9010 оснащен современными технологиями, которые обеспечивают стабильное и надежное измерение. Он имеет широкий диапазон измерений и высокую чувствительность, что позволяет использовать его в различных отраслях, включая лаборатории, промышленность и научные исследования.
Этот анализатор pH станет незаменимым инструментом для профессионалов, занимающихся анализом воды и контролем качества в различных сферах.
Технические характеристики
|
Диапазон измерения pH
|
5.6 ÷ 10 |
|
Измерение ОВП
|
Нет |
|
Тип прибора
|
Стационарный |
|
Класс защиты
|
IP65 |
|
Номер в госреестре СИ
|
51491-18 |
|
Гарантия (мес.)
|
24 |
|
Страна производитель
|
Россия |
|
Габаритные размеры, мм
|
800х295х130 |
Описание анализатора pH МАРК-9010:
Анализатор рН МАРК-9010 предназначен для измерения удельной электрической проводимости (УЭП), рН, температуры сверхчистых вод (включая воду с УЭП25 = 0,055 мкСм/см) и щелочных вод, содержащих один подщелачивающий реагент − аммиак или амины, а также для расчета значений УЭП и рН, приведенных к 25°С (УЭП25 и рН25).
Принцип работы анализатора основан на анализе динамики изменения УЭП потока контролируемого раствора, в который дозируются заданными порциями определенные реактивы.
Измерения осуществляются в двух каналах, в один из которых дозируется кислота, а в другой - щелочь. В зависимости от реакции среды - кислой или щелочной, в соответствующем канале наблюдается характерное изменение УЭП, которое может быть описано точными аналитическими соотношениями. На основе данных аналитических соотношений, вычисляется концентрация ионов водорода и значение рН контролируемой среды.
Конструктивно анализатор МАРК-9010 выполнен в виде моноблока с отдельно расположенным на расстоянии 5 м (по заказу до 30 м) источником питания. В нижней части панели передней под открывающейся дверцей находится контейнер для хранения элементов комплекта инструментов и принадлежностей.
Микропроцессорный блок преобразовательный осуществляет процесс измерения УЭП, рН, температуры и отображает результаты измерения на экране цветного сенсорного графического жидкокристаллического (ЖК) индикатора. Более того, блок формирует сигнал на токовых выходах, осуществляет управление дозаторами реактивов и реле уставок, а также обмен с ПК по интерфейсу RS-485.
Блок датчиков включает в себя три датчика проводимости: датчик проводимости канала А (датчик А), датчики проводимости канала В (датчик В) и канала С (датчик С), а также датчик температуры и индикатор потока анализируемой воды.
Отличительные особенности:
- Новый запатентованный метод измерения, не требующий градуировок;
- Отсутствие элементов, деградирующих в "сверхчистой" воде;
- Удобство и точность измерения;
- Автоматическая термокомпенсация;
- Свободно программируемые диапазоны измерения;
- Измерение проводимости в диапазоне до 30 мкСм/см;
- Связь с внешними устройствами с помощью гальванически развязанных токовых выходов 0-5, 4-20 или 0-20 мА, а также порта RS-485, протокола обмена Modbus RTU и реле "сухих" контактов (6 шт.) с программируемыми функциями;
- Прочный алюминиевый корпус;
- Прибор надежно защищен от пыли и влаги - IP65;
- Единый защитный бокс, объединяющий вторичный преобразователь и гидравлическую часть;
- Интеллектуальные алгоритмы обработки данных;
- Графический сенсорный дисплей 5,7-дюймовый', 65535 цветов, разрешение 640 х 480 пикселей.
Области применения:
- Контроль водных режимов на объектах энергетики (ТЭЦ, атомные станции).
Технические характеристики МАРК-9010:
| Параметр
| Значение
|
| Диапазон измерений УЭП, мСм/см
| 0 ... 10 000
|
| Пределы допускаемой основной абсолютной погрешности
| при измерении УЭП, мСм/см: плюс-минус ((0,003 + 0,02X),
где X - измеренное значение УЭП, мСм/см
|
| Пределы допускаемой дополнительной абсолютной погрешности
| плюс-минус 0,01X
|
| Диапазон измерений pH при температуре анализируемой среды (25 плюс-минус 0,2) °С, pH
| 5,60 ... 9,50
|
| Пределы допускаемой основной абсолютной погрешности анализатора при измерении рН
| на поддиапазонах рН 5,60 ... 7,00 и 7,26 ... 9,50: плюс-минус 0,05;
на поддиапазонах рН 7,00 ... 7,26: плюс-минус 0,15
|
| Пределы допускаемой абсолютной погрешности блока преобразовательного при измерении заданного значения рН25, pH
| на поддиапазонах рН 5,60 ... 7,00 и 7,26 ... 9,50: плюс-минус 0,01;
на поддиапазонах рН 7,00 ... 7,26: плюс-минус 0,15
|
| Диапазон измерения температуры анализируемой среды, °С
| 0 ... +50°С
|
| Время установления показаний анализатора при измерении рН, мин, не более
| 30
|
| Стабильность показаний анализатора за время 24 ч не хуже
| при измерении УЭП, мСм/см: плюс-минус 0,01X;
при измерении pH: плюс-минус 0,02
|
| Параметры анализируемой среды
|
| Устойчивость к климатическим воздействиям группа исполнения анализатора по ГОСТ Р 52931-2008
| B4
|
| Устойчивость к механическим воздействиям исполнение анализатора по ГОСТ Р 52931-2008
| L1
|
| Устойчивость к воздействию атмосферного давления исполнение анализатора по ГОСТ Р 52931-2008
| P1
|
| Защищенность от воздействия окружающей среды исполнение составных части анализатора по ГОСТ 14254-96
| анализатор рН МАРК-9010: IP65;
источник питания ИП-9010: IP32
|
| Температура анализируемой среды, °C
| +10... +40°C
|
| Давление анализируемой среды, МПа, не более
| рабочее: 0,0 (равно атмосферному давлению);
максимально допустимое (в течение 30 мин): 0,5
|
| Расход пробы, дм3/ч
| 7 ... 30
|
| Рабочие условия эксплуатации
|
| Температура окружающего воздуха, °C
| +5 ... +50°C
|
| Относительная влажность окружающего воздуха при температуре плюс 35°С и более низких температурах без конденсации влаги, %, не более
| 80
|
| Атмосферное давление, кПа (мм рт. ст.)
| 84,0 ... 106,7 (630 ... 800)
|
| Электрическое питание
| от сети переменного тока напряжением 220 В при частоте (50 плюс-минус 1) Гц
Допускаемое отклонение напряжения питания от минус 15 до плюс 10 %
|
| Потребляемая мощность при номинальном значении напряжения питания, ВА, не более
| 100
|
| Показатели надежности
|
| Средняя наработка на отказ, ч, не менее
| 20000
|
| Среднее время восстановления работоспособности, ч, не более
| 2
|
| Средний срок службы анализаторов, лет, не менее
| 10
|
Основные элементы анализатора pH МАРК-9010:
Компрессор создает избыточное давление воздуха в емкостях для реактивов, в результате чего при открытом электромагнитном клапане реактив поступает в соответствующий канал дозирования (В1, В2 или С). Воздух, поступающий от компрессора в емкости для реактивов, проходит предварительно через поглотитель СО2, заполненный раствором гидроксида калия, где освобождается от присутствия углекислого газа.
Смесительное устройство оснащены электромагнитными клапанами (дозаторами В1, В2 и С) и смесителями (В и С). Осуществляет дозирование растворов реактивов в каналы В или С и перемешивание анализируемой воды с раствором реактива.
Дозаторы:
- Дозатор В1 дозирует раствор бензойной кислоты;
- Дозатор В2 дозирует раствор соляной кислоты;
- Дозатор С дозирует раствор гидроксида лития.
Емкости В1, В2, С заполнены реактивами. С помощью избыточного давления воздуха, создаваемого в емкостях компрессором, реактивы через по трубкам подачи реактивов поступают в каналы В или С. Стабилизатор потока, состоящий из распределителя потока и переливного устройства, позволяет стабилизировать поток анализируемой воды.

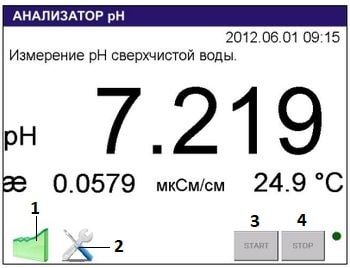

Внешний вид экрана измерения:
На экране измерения индицируются измеренные значения рН в различных единицах измерения.
В верхней части экрана индицируются дата и время.
В нижней части экрана расположены значки:
- Переход анализатора в режим индикации графиков;
- Переход в режим настроек (меню);
- Кнопка запуска режима измерения рН;
- Кнопка отключения режима измерения рН.
Комплект поставки:
- Анализатор рН МАРК-9010 ВР52.00.000;
- Источник питания ИП-9010 ВР52.08.000;
- Комплект монтажных частей ВР52.12.000;
- Комплект запасных частей ВР52.13.000;
- Комплект инструмента и принадлежностей ВР52.14.000;
- Руководство по эксплуатации и упаковочная ведомость.
