Назначение индикатора наклона DII (креномер):
Индикация продольного и поперечного углов наклона. Формирование электрического сигнала «ОПАСНО» при предельном угле наклона. Применяется для защиты от опрокидывания подъёмников (вышек), автомобильных кранов, кранов-манипуляторов и трубоукладчиков.

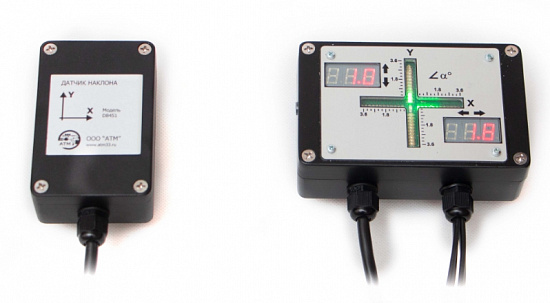

Описание индикатора наклона DII (креномер):
- внешний датчик угла наклона;
- цифровые индикаторы угла наклона по каждой координате;
- светодиодные линейки указывают направление наклона;
- цифровой интерфейс связи с датчиком;
- стойкость к воздействию влаги, вибрации и ударов;
- герметичный корпус;
- возможность установки датчика под наклоном за счёт задания нулевого положения непосредственно на индикаторе DII.
- замыкание контактов реле по суммарному углу наклона по векторному сложению.
Характеристики индикатора наклона DII (креномер):
| Параметр | Значения |
|---|---|
| Количество осей измерения угла наклона | 2 |
| Максимальный диапазон индикации угла наклона по каждой оси | ± 90° |
| Диапазон срабатывания контактов реле | задается в приборе |
| Погрешность индикации угла наклона | не более ± 0,2° |
| Электрическое соединение - блок индикации - датчик | разъем типа FQ14-4 кабельный ввод |
| Напряжение питания | от 10 до 50 В |
| Потребляемый ток | не более 0,3 А |
| Диапазон рабочих температур | от – 40 до + 55 °С |
| Степень защиты от внешних воздействующих факторов по ОСТ 14254-96 | IP54 |
| Допустимые вибрационные нагрузки: максимальное ускорение в диапазоне частот | не более 50 м/с2 от 50 до 250 Гц |
| Допустимые ударные нагрузки | не более 100 м/с2 |
| Габаритные размеры, не более - блок индикации - датчик наклона | 125х80х40 мм 98х64х34 мм |
| Масса, не более - блок индикации - датчик наклона | 0,6 кг 1,5 кг (с кабелем 15 м) |
