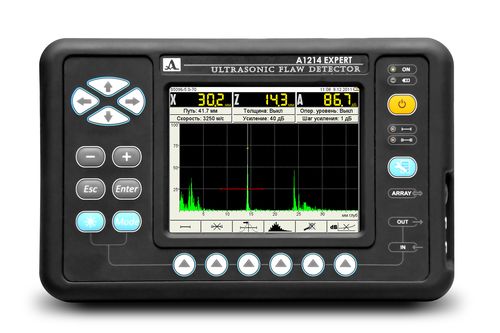

Описание электронного блока ультразвукового дефектоскопа А1214 EXPERT со съёмным аккумулятором:
Электронный блок ультразвукового дефектоскопа А1214 EXPERT предназначен для поиска и определения координат различных нарушений сплошности и однородности материала в изделиях из металлов и пластмасс. Удобен для работы как в лабораторных условиях, так и на объекте под воздействием агрессивной окружающей среды. Превосходные технические параметры, большой дисплей и "классическая" компоновка.
Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Отличительные особенности А1214 EXPERT:
- Большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение;
- Быстросъемный аккумулятор;
- Интуитивный интерфейс настройки и работы с прибором;
- Ударопрочный корпус, степень защиты по IP65;
- Антискользящее прорезиненное покрытие электронного блока;
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры;
- Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами);
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал);
- Запоминание на экране огибающей максимумов сигнала;
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба);
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора;
- Программируемая форма зондирующего импульса;
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц);
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция);
- Возможность использования DAC-кривых;
- Дополнительные режимы: "стоп - кадр", "электронная временная лупа";
- Связь с компьютером по высокоскоростному USB-порту;
- Совместимость с широким спектром преобразователей различных производителей.
Технические характеристики электронного блока ультразвукового дефектоскопа А1214 EXPERT:
| Параметр | Значения |
|---|---|
| Диапазон устанавливаемых номинальных частот ультразвука | от 0,5 до 15,0 МГц |
| Отклонение рабочих частот от номинальных | ± 10% |
| Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
| Диапазон перестройки усиления приемника | от 0 до 100 дБ |
| Отклонение установки усиления | ± 1,0 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | от 7 до 6 000 мм |
| D1771 4.0A0D12CL | от 2 до 3 000 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0,02H+1,00) мм |
| Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | от 2 до 1 300 мм |
| S5096 5.0A70D6CS | от 2 до 500 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
| глубины H | ±(0,03H+1,00) мм |
| дальности по поверхности L | ±(0,03L+1,00) мм |
| Диапазон измерений временных интервалов на частоте 2,5 МГц | от 0 до 1 900 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001Тизм) мкс |
| Источник питания | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее | 18 ч |
| Диапазон рабочих температур | от -30 до +55?C |
| Тип дисплея | цветной TFT |
| Разрешение дисплея | 640 х 480 |
| Габаритные размеры электронного блока: | 260 х 166 х 80 мм |
| Масса с аккумулятором: | 1,8 кг |
