АКИП Ч3-85/5 Частотомер электронно-счётный

О товаре

Частотомер электронно-счетный Ч3-85/5 предназначен для измерения частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов, а также временного интервала, фазового сдвига между сигналами, длительности, коэффициента заполнения и количества импульсов.

Электронно-счетный частотомер Ч3-85/5 построен на сверхбольших интегральных схемах и технологии ПЛИС. При выполнении частотных измерений по каналу 1 обеспечивается статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана. Частотомер имеет встроенный кварцевый генератор с тактовой частотой 10 МГц, а также вход для подключения внешнего источника тактовой частоты 5 МГц или 10 МГц. Прибор имеет перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления.

Частотомер Ч3-85/5 имеет два канала с диапазоном измеряемых частот от 1 мГц до 200 МГц.

Технические характеристики

Гарантия (мес.)	12
Номер в госреестре СИ	75631-19
Страна производитель	Китай
Вес нетто	3.7 кг
Габаритные размеры, мм	375х105х235

Описание электронно-счётного частотомера Ч3-85/5:

Электронно-счетный частотомер Ч3-85/5 построен на сверхбольших интегральных схемах и технологии ПЛИС, оснащен функциями измерения частоты, периода, временного интервала, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз, отношения частот.

Частотомер Ч3-85/5 имеет перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления, высокую производительность, широкий измерительный диапазон, высокую чувствительность и точность, малый размер, они просты в управлении. Эот частотомер можно применять для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.

В частотомере предусмотрена возможность работы в составе автоматизированной системы измерений по стыкам RS-232, USB или GPIB/КОП.

Отличительные особенности частотомера Ч3-85/5:

Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3 / 6,5 / 12,4 / 16 ГГц);
Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов;
Стандартное число каналов (до 200 МГц): 1 изм. вход;

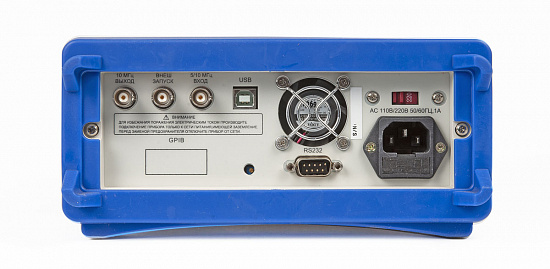

Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц);
Погрешность опорного источника: 2×10^-7 /год, опции: 5×10^-8, 5×10^-10;
Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана);
Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации);
Макс. разрешение индикатора: 12 разрядов;
Память: 20 профилей настроек (запись/вызов);
Фильтр НЧ, вх. аттенюатор (1х, 10х), допуск на ЧМ (25%);
Интерфейсы USB, RS-232 (стандартно), GPIB (опция);

Технические характеристики Ч3-85/5:

Параметр		Значения
Канал 1
Диапазон частот		1 мГц … 200 МГц
Период		5 нс … 1000 с
Вх. напряжение		50 мВскз … 1 Вскз
Связь по входу		AC или DC (открытый или закрытый вход)
Вх. сопротивление		1 МОм/ 35 пФ или 50 Ом
Фильтр НЧ		До 100 кГц (–20 дБ для частот > 1 МГц)
Канал 3 (опция)
Диапазон частот	Опция 1	100 МГц … 3 ГГц
	Опция 2	200 МГц … 6,5 ГГц
	Опция 3	6,5 ГГц … 12,4 ГГц
	Опция 4	6,5 ГГц … 16 ГГц
Период	Опция 1	: 0,33 нс … 10 нс
	Опция 2	0,15 нс … 1,6 нс
	Опция 3	0,08 нс … 0,15 нс
	Опция 4	0,0625 нс … 0,15 нс
Входное напряжение	Опция 1	-27 дБм …+19 дБм
	Опция 2	200 МГц … 400 МГц ≤ -15 дБм … +13 дБм
	Опция 2	400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм
	Опция 3	-18 дБм … +10 дБм
	Опция 4	6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм
	Опция 4	12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм
Вх. сопротивление		50 Ом
Связь по входу		AC (закрытый вход)
Параметры входа
Аттенюатор		×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска)
Защита по входу		50 Ом: 5 Вскз
		1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик)
		> 100 кГц – 5 Вскз
		Опция 4: +25 дБм
Измерительные функции
Врем. интервалы (кан. 1 и 2)		10 нс – 10000 с
Длит. импульса		10 нс ... 5000 с
Скважн. импульсов		1 … 99 %
Счет импульсов		0 … 1х1013
Фазовый сдвиг		0° … 360°
Отношен. частот		Кан1/ Кан2
Опорный генератор 10 МГц
Тип ОГ		Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
		Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8)
		Стандарт частоты рубидиевый
		FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
Общие данные
Максимальное разрешение		10 разрядов
Число каналов		2 канала (до 200 МГц)
Число каналов		3 канал (опция)
Опции расширения частотного диапазона	для 3 канала	100 МГц … 3 ГГц
		200 МГц … 6,5 ГГц
		6,5 ГГц … 12,4 ГГц
		6,5 ГГц … 16 ГГц
Измерение временных интервалов		Да
Интерфейс		USB
Интерфейс		RS-232 (GPIB - Опция 5)
Память		20 профилей настроек (запись/вызов)
Напряжение питания		220 В (1± 10%) частота (50 / 60 Гц); <35 ВА
Габаритные размеры		375 × 105 × 235 мм
Масса		3,7 кг

Принцип работы частотомера Ч3-85/5

В частотомерах реализован метод мультициклового синхронного преобразования, при котором частота тест-сигнала и частота тактовых импульсов подсчитываются и записываются в раздельные регистры. Все вычислительные функции запрограммированы в микроконтроллере. Благодаря синхронной функции управления (синхронизации времени счета с входным сигналом), нет ошибки квантования. На рисуке представлена блок-диаграмма работы частотомтера.
