О товаре
Двухканальный запоминающий осциллограф Hantek DSO2C15 с интегрированным генератором. Это усовершенствованная модель с расширенной до 80 тысяч точек памятью, доработанной системой синхронизации и функцией декодирования.
Прошивка устройства даёт неограниченные возможности по управлению сигналом и проведению измерений. Отдельная клавиша, например, выводит на дисплей значения 32 поддерживаемых параметров в реальном времени. До четырёх из них можно отображать внизу экрана всё время.
Каждое измерение сопровождается текстовой и графической подсказками, что позволяет обходиться без руководства по эксплуатации. Кнопка «Help» отобразит информационное окно с пояснением к любой функции или опции при наведении курсора на неё.
Технические характеристики
Количество каналов
|
2 |
Тип прибора
|
Настольный |
Гарантия (мес.)
|
12 |
Страна производитель
|
Китай |
Полоса пропускания, МГц
|
150 |
Общий объем памяти, млн. точек
|
8 |
Частота дискретизации, Гвыб/сек
|
1 |
Вес нетто, кг
|
1.9 |
Габаритные размеры, мм
|
318х110х150 |

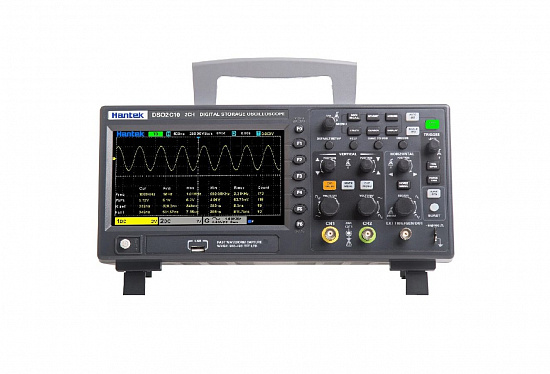

Описание осциллографа Hantek DSO-2C15:
Двухканальный запоминающий осциллограф Hantek DSO2C15 с интегрированным генератором. Это усовершенствованная модель DSO5000 с расширенной до 80 тысяч точек памятью, доработанной системой синхронизации и функцией декодирования.
Hantek DSO2C15 – младшая модель профессионального осциллографа с частично русифицированным меню. Он оснащён большим цветным дисплеем и панелью управления, разбитой на блоки:
- Клавиши меню.
- Кнопки режимов работы.
- Горячие клавиши.
- Системы вертикального / горизонтального управления.
- Контроль источника сигнала.
- Ряд многофункциональных клавиш.
Прошивка устройства даёт неограниченные возможности по управлению сигналом и проведению измерений. Отдельная клавиша, например, выводит на дисплей значения 32 поддерживаемых параметров в реальном времени. До четырёх из них можно отображать внизу экрана всё время.
Каждое измерение сопровождается текстовой и графической подсказками, что позволяет обходиться без руководства по эксплуатации. Кнопка «Help» отобразит информационное окно с пояснением к любой функции или опции при наведении курсора на неё.
Отличительные особенности:
- Интегрированный генератор с разрешением 12 бит.
- Память объёмом 8 млн. точек.
- Захват, декодирование сигналов.
- Встроенный анализатор спектров.
- Возможность обновления прошивки с USB-накопителя.
- Одновременный захват 32 параметров.
- Экспорт данных на флешку.
- Вывод статистической информации.
- Поддержка математической обработки сигналов.
Технические характеристики Hantek DSO-2C15:
-
Полоса пропускания, и количество каналов: 150 МГц х 1 канала
- Импеданс входа: 1МОм, 25пФ
- Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
- Расширенный объём памяти: 8 М точек.
- Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
- Развёртка во времени: 2 нс/дел – 1000 с/дел.
- Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
- Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
- Режим отображения осциллограмм:XY (для построения фигур Лиссажу) , XT.
Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
- Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
- Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
- Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
- Габариты: 318 мм x110 мм x 150 мм, масса: 1,9 кг.
Режимы работы, обработка данных:
Hantek DSO2C15 может вывести результаты замеров в режиме статистики: минимальные, средние, максимальные показатели, количество замеров. Осциллограф поддерживает функции мультиметра по одному из каналов и курсорные измерения с возможностью добавления пары курсоров по любой оси, привязывания к каналу.
Осциллограф поддерживает математические операций с аналоговыми сигналами: деление, преобразование Фурье, вычитание, умножение, сложение. В настройках содержит массу параметров вывода изображения на дисплей: тип, размер и яркость сетки, интенсивность свечения дисплея, время послесвечения.
Функция захвата позволяет изменять масштабы сигнала для анализа интересующей части. Файлы с настройками осциллографа можно хранить во встроенной памяти или экспортировать на USB-накопитель. Файлы формата CSV и графические изображения с результатами измерений также хранятся во внешней памяти.
Комплект поставки DSO-2C15:
- Цифровой осциллограф Hantek DSO2C15 - 1 шт.
- Пробники осциллографические, деление 1:10 - 1 шт.
- Кабель USB - 1 шт. Кабель BNC-BNC - 1 шт.
- Кабель питания - 1 шт.
