О товаре
MIC-2505 - цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Технические характеристики
Измерение сопротивления
|
0 ÷ 2 ТОм |
Испытательное напряжение (max), В
|
2500 |
Класс защиты
|
IP54 |
Номер в госреестре СИ
|
49421-12 |
Гарантия (мес.)
|
36 |
Страна производитель
|
Польша |
Вес нетто, кг
|
1.3 |
Габаритные размеры, мм
|
260х190х60 |

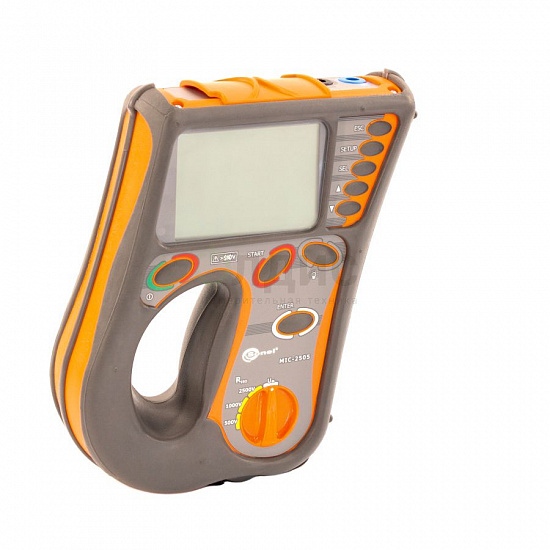

Описание измерителя параметров электроизоляции MIC-2505:
MIC-2505 - цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Отличительные особенности MIC-2505:
- Измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В;
- Измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
- Вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
- Звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
- Постоянная индикация измеряемого сопротивления или тока утечки;
- Автоматическая разрядка емкости кабеля после окончания измерения изоляции;
- Измерение напряжения переменного и постоянного тока до 600 В.
Технические характеристики измерителя MIC-2505:
Измерение напряжения переменного и постоянного тока (True RMS) |
---|
Диапазон | Разрешение | Основная погрешность |
0,0...600 В | 1 В | ±(3% и. в. + 2 е. м. р.) |
Диапазон частоты: 45...65 Гц |
Измерение сопротивления изоляции |
---|
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom="1 мА) |
0,0...999,9 кОм | 0,1" кОм | ±(3% и. в. + 20 е. м. р.) |
1,000...9,999 МОм | 0,001 МОм |
10,00...99,99 МОм | 0,01 МОм |
100,0...999,9 МОм | 0,1 МОм |
1,000...9,999 ГОм | 0,001 ГОм |
10,00...99,99 ГОм | 0,01 ГОм |
100,0...999,9 ГОм | 0,1 ГОм |
1,000...2,000 ТОм | 0,001 ТОм |
Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения |
---|
500 В | 500 ГОм |
1000 В | 1,00 ТОм |
2500 В | 2,00 ТОм |
Дополнительные технические характеристики измерителя параметров электроизоляции MIC-2505 |
---|
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP54 |
Питание измерителя | пакет аккумуляторов SONEL L-1 NiMH 9,6 В |
Габаритные размеры
| 260x190x60 мм |
Масса измерителя | около 1,3 кг |
Температура хранения | –20...+70° C |
Рабочая температура | -10...+40° C |

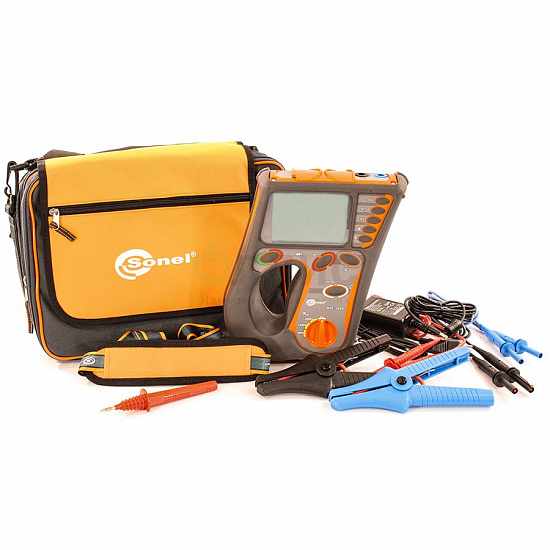

Комплект поставки измерителя MIC-2505:
- Аккумуляторная батарея NiMH SONEL-10 9,6V;
- Зажим «Крокодил» изолированный голубой К09 11 кВ;
- Зажим «Крокодил» изолированный черный К09 11 кВ;
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012;
- Зонд острый с разъемом «банан» красный 5кВ;
- Кабель сетевой;
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой;
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный;
- Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный;
- Ремень для переноски прибора;
- Футляр L4.
Дополнительная комплектация MIC-2505:
- Адаптер AGT-32С;
- Адаптер AGT-16P;
- Адаптер AGT-63P;
- Адаптер AGT-32T;
- Адаптер AGT-32P;
- Адаптер AGT-16T;
- Адаптер AGT-16С.
