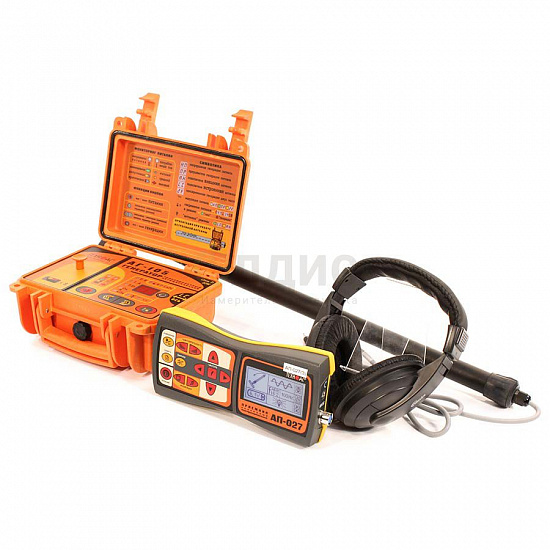

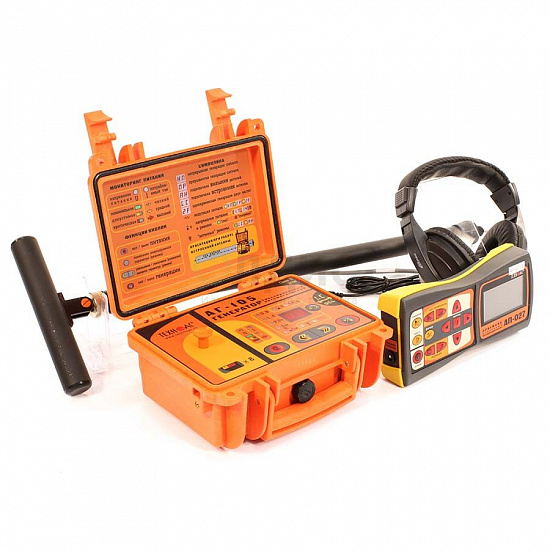

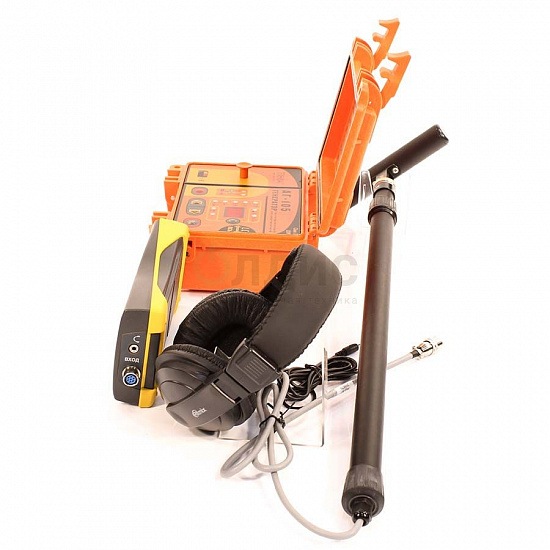

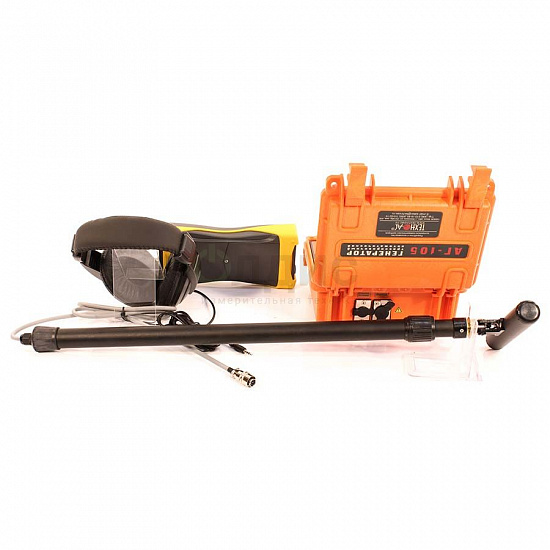

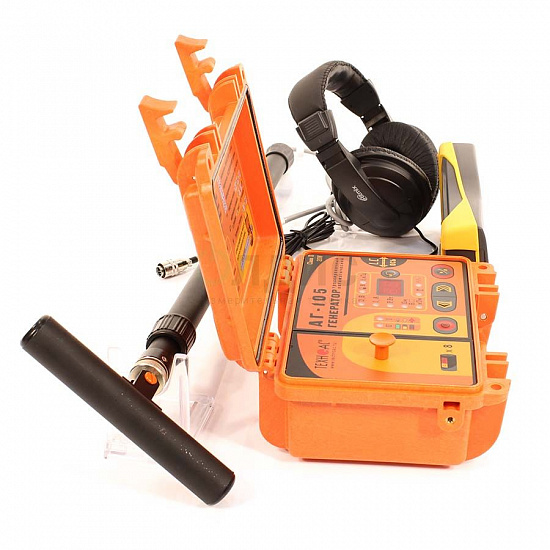

| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 «8.2» / 32768 «33» |
| Режим работы |
| «Антенные» режимы | Встроенная передающая антенна «LC» |
| Внешняя передающая антенна «АН» |
| Режим работы |
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12сек
Частота следования посылок 1Гц |
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
Соотношение амплитуд 4/1 (соответственно) |
| Выходные параметры при напряжении питания 12…15В |
| Выходной ток, А |
| Ограниченный программой при ручном повышении, ? | 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
| 3 - при частоте 32768Гц «33» |
| Заданный для автоматического согласования, ? | 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
| 0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» |
| Максимальное выходное напряжение, В |
| В зависимости от «модуляции», ? | 32 - в двухчастотном режиме модуляции «2F» |
| 40 -в других режимах |
| Максимальная выходная мощность, Вт |
| Ограниченная программой, ? | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - При частоте 32768 Гц «33» |
| Источники питания |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С?8» | 8 щелочных («alkaline») элементов 1,5В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4А |
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60Вт |
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С?8» ? 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ? 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
| Функциональные особенности |
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ? 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
- ? 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». |
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования |
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» |
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» |
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» |
| «Бесконтактное» подключение с применением индукционных передающих «клещей» |
| Конструктивные параметры |
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216 х 180 х 105 мм |
| Вес, кг | 2 |
| Условия эксплуатации |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60?С
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
| Технические характеристики приемника АП-027 |
| Параметр | Датчики |
| ЭМД/ДКИ/ДОДК/КИ | АД |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. |
| Головные телефоны -синтезированный звук ЧМ. | - |
| Встроенный излучатель - синтезированный звук ЧМ. |
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
| Время непрерывной работы, не менее | 20 часов |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20?С…+50?С |
| Класс защиты от внешних воздействий | IP54 |
| Габаритные размеры электронного блока | 220*102*42 мм |
| Масса электронного блока, не более | 0,46 кг |
| Технические характеристики электромагнитного датчика ЭМД-247М |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024, 512 Гц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
