О товаре

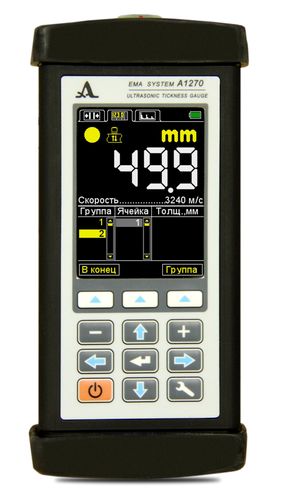

А1270 ЭМА толщиномер предназначен для змерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.
Технические характеристики
Метод измерения
|
Другое |
Измерение толщины (max), мкм
|
100000 |
Измеряемый материал
|
Металлы |
Номер в госреестре СИ
|
31225-11 |
A-scan, B-scan
|
Да |
Гарантия (мес.)
|
12 |
Страна производитель
|
Россия |
Вес нетто
|
300 г |
Габаритные размеры, мм
|
161х70х24 |
Описание электронно-акустического толщиномера А1270 с технологией импульсного подмагничивания в базовой комплектации:
Обновленный ЭМА толщиномер А1270 с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.
Со схемой традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом вы можете ознакомиться, открыв приложенный документ.
Назначение А1270:

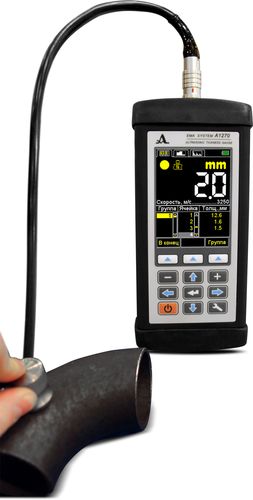

- Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости;
- Оценка степени анизотропии материала;
- Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности;
- Толщиномертия листового проката.
Отличительные особенности толщиномера А1270:
- Диапазон измеряемых толщин от 0,8 до 100 мм;
- Быстрый доступ к функциям управления;
- Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца;
- Автоматическое определение скорости ультразвука на объекте известной толщины;
- Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения;
- Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов;
- Большой информативный цветной TFT дисплей;
- Возможность смены ориентации изображения при повороте прибора на 90 градусов;
- Управление яркостью подсветки прибора;
- Встроенный литиевый аккумулятор;
- Индикатор уровня заряда аккумулятора;
- Время непрерывной работы 9 ч;
- Звуковая, цветовая и виброиндикация;
- Дискретность индикации измерений толщины 0,01 или 0,1 мм;
- Передача данных на ПК через USB;
- Программное обеспечение для приема данных из прибора и сохранения их на ПК;
- Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.
Функциональные возможности А1270:
- Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле;
- Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита;
- Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника;
- Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости;
- Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия;
- Сканирование объекта контроля;
- Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке;
- Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм);
- Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала;
- Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.
Технические характеристики А1270:
Параметр
| Значение
|
Диапазоны измеряемых толщин (по стали) |
-преобразователем D1771 4.0A0D12CL |
0,7 – 300,0 мм |
-преобразователем S3567 2.5A0D10CL |
0,8 – 300,0 мм |
Основная погрешность измерений толщины Х, мм, не более: |
|
- при толщинах от 0,7 до 3,0 мм |
± (0,01Х+0,1) |
-при толщинах от 3,01 до 99,99 мм |
± (0,01Х+0,05) |
-при толщинах от 100,0 до 300,0 мм |
± (0,01Х+0,1) |
Дискретность измерения толщин (изменяемая) |
- в диапазоне измерений от 0,7 до 99,99 мм |
0,1 мм; 0,01 мм |
- в диапазоне измерений от 100,0 до 300,0 мм |
0,1 мм |
Номинальное напряжение питания, В |
3,7 |
Диапазон настроек скоpости yльтpазвyка |
от 500 до 19999 м/с |
Тип дисплея |
антибликовый, цветной TFT |
Время непрерывной работы |
9 ч |
Габаритные размеры электpонного блока |
161x70x24 мм |
Масса электронного блока |
210 г |
Установленный срок службы |
5 лет |
Базовый комплект поставки А1270:
№
| Наименование
| Код |
1 |
A1270 - электронный блок ультразвукового толщиномера со встроенным аккумулятором |
1115 |
2 |
Преобразователь S3567 4.0A0D10CL |
1450 |
3 |
Преобразователь S3567 2.5A0D10CL |
1461 |
4 |
Кабель LEMO-LEMO одинарный 1,2 м |
1213 |
5 |
Кабель LEMO-LEMO двойной 1,2 м |
1211 |
6 |
Сетевой адаптер 220 В-USB |
1830 |
7 |
Кабель USB A-Micro B |
1222 |
8 |
Компакт диск с документацией и ПО (DataSaver A12T) |
1511 |
9 |
Чехол Т12 |
1612 |
10 |
Гель УЗ -30°C...+100°C, 0,1 кг |
1915 |
11 |
Жесткий кейс Т12 |
1614 |
