О товаре

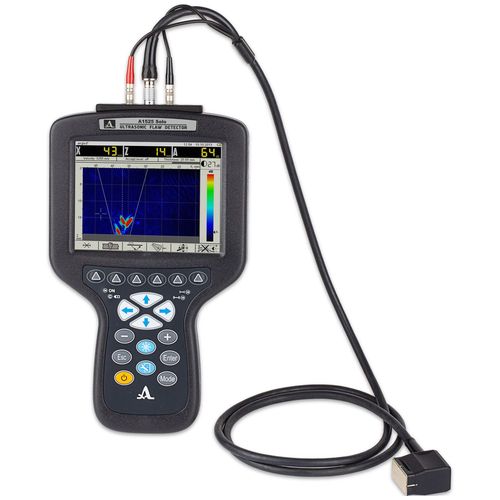

А1525 Solo - это легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.
В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта.
Технические характеристики
|
Гарантия (мес.)
|
12 |
|
Метод измерения
|
Ультразвуковой |
|
Страна производитель
|
Россия |
|
Вес нетто, кг
|
0.95 |
|
Габаритные размеры, мм
|
260х160х40 |
Описание ультразвукового дефектоскопа-томографа А1525 Solo:
Универсальный компактный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.
Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.
Отличительные особенности дефектоскопа-томографа А1525 Solo:
- Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН;
- Простое и удобное МЕНЮ основных настроек;
- Доступность работы с прибором специалистам любого уровня квалификации;
- Небольшие габаритные размеры и вес прибора – 800 г;
- Большой, цветной, антибликовый 5,7? TFT дисплей с тачскрином;
- Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.
Технические характеристики дефектоскопа-томографа А1525 Solo:
| Параметр
| Значение
|
| Размер томограммы |
256 x 160 точек |
| Шаг реконструкции томограммы |
0,1 – 2,0 мм |
| Диапазон устанавливаемых рабочих частот ультразвука |
1 – 10 МГц |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 |
2 – 300 мм |
| Тип дисплея (разрешение) |
5,7? TFT(640 x 480) |
| Источник питания |
литиевый аккумулятор
|
| Номинальное значение напряжения питания |
11,1 В |
| Время непрерывной работы от аккумулятора, не менее |
6 ч |
| Габаритные размеры электронного блока |
260 х 157 х 43 мм |
| Масса электронного блока |
800 г |
| Диапазон рабочих температур |
от -20 до +55?C |
Базовый комплект поставки А1525 Solo:
- А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)
- Решетка антенная M9170 4.0V60R26X10CS
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5А65D12CS
- Преобразователь S3568 2.5A0D10CL
- Сетевой адаптер с кабелем 220 В - 15 В
- Кабель USB A - Micro B
- Компакт-диск с документацией и ПО
- Калибровочный образец V2/25
- Планшет D12
- Чехол D12
- Гель УЗ -30°C...+100°C, 0,1 кг
- Жесткий кейс М20
