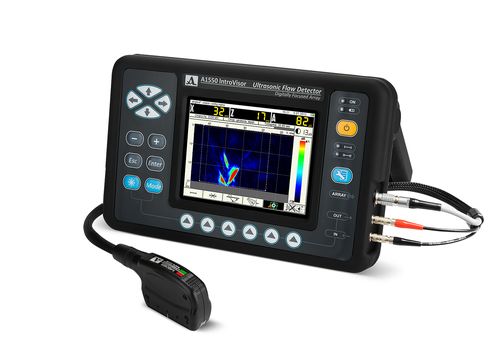

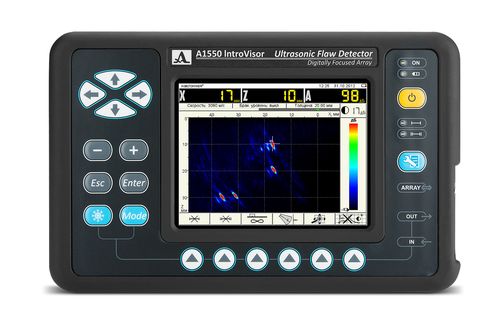

А1550 IntroVisor Дефектоскоп ультразвуковой

Описание ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки) А1550 IntroVisor:

Универсальный компактный ультразвуковой дефектоскоп-томограф А1550 IntroVisor обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.

Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:

• М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций;
• М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы;
• Решетка антенная M9170 4.0V60R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм;
• Решетка антенная M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.

Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности. Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность. Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля.

Преимущества А1550 IntroVisor:

• Оперативный и высокопроизводительный поиск дефектов в сварных швах, в изделиях из металлов, пластмасс и композитов с подробным документированием полученных результатов;
• Обеспечение визуализации внутренней структуры объекта контроля в режиме реального времени с частотой смены изображения 25 кадров в секунду;
• Возможность проведения ультразвукового контроля вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры антенных решеток и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая высокопроизводительность контроля;
• Обеспечение высокой частоты смены изображений на экране, при которой скорость сканирования вдоль сварного соединения может достигать 50 мм/с;
• Визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с удобными шкалами расстояния и глубины, что существенно упрощает и делает более доступной интерпретацию полученной информации;
• Регулировка масштаба изображения в широких пределах: от обзора 250 мм до 5 мм на весь экран;
• Автоматические и ручные измерения уровней сигналов и координат дефектов и их размеров;
• Возможность измерения реальных размеров дефектов;
• Измерение расстояний между образами несплошностей по экрану;
• В основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) с получением томограмм сфокусированных в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области, а также высокую производительность контроля;
• Обеспечение чувствительности к различным типам несплошностей;
• Отображение образов вертикально-ориентированных дефектов;
• Простое и удобное МЕНЮ основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля;
• Интуитивный интерфейс с клавишами быстрого доступа к основным настройкам и параметрам позволяет быстро освоить работу с прибором;
• Доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки;
• Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь;
• Сменные акустические модули антенных решеток;
• озможность работы как в режиме томографа (В-СКАН), так и в режиме классического дефектоскопа (А-СКАН);
• Возможность работы в режиме сканирования вдоль линии сварного шва (С-СКАН) с последующей записью полученных результатов в память прибора;
• Небольшие габаритные размеры;
• Вес прибора всего 1,9 кг;
• Быстросменный литиевый аккумулятор на 8 часов работы;
• Большой цветной дисплей обеспечивает представление, как графического образа сечения, так и результатов измерения координат и уровней сигналов;
• Защитный чехол, а также комплект ремней «hands free» делают этот прибор удобным инструментом для работы в труднодоступных местах;
• Работоспособность при температурах от – 10° до +55 °С позволяет комфортно и эффективно проводить контроль как в цеховых условиях и лабораториях, так и в тяжелых полевых условиях;
• Энергонезависимая память для записи томограмм и эхо-сигналов, с возможностью просмотра на ПК без специального программного обеспечения;
• Связь по USB для вывода записанных данных на внешний компьютер;
• Специализированное программное обеспечение для приема данных из прибора, дальнейшей обработки, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

Технические характеристики дефектоскопа-томографа А1550 IntroVisor:

Базовый комплект поставки А1550 IntroVisor:

1. А1550 IntroVisor - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором (ультразвукового томографа с цифровой фокусировкой антенной решетки)
2. Цифрофокусируемая Решетка антенная М9065 4.0V60R40X10CS
3. Цифрофокусируемая Решетка антенная M9170 4.0V60R26X10CS
4. Цифрофокусируемая Решетка антенная М9060 4.0V0R40X10CL
5. Кабель LEMO-LEMO одинарный 1,2 м
6. Преобразователь S3568 2.5A0D10CL
7. Преобразователь S5182 2.5A65D12CS
8. Преобразователь S5096 5.0A70D6CS
9. Сетевой адаптер с кабелем 220В-15В
10. Кабель USB A-Micro B
11. Компакт-диск с документацией и ПО
12. Чехол Е14
13. Гель УЗ  -30°C...+100°C, 0,1 кг
14. Калибровочный образец V2/25
15. Жесткий кейс М20.
