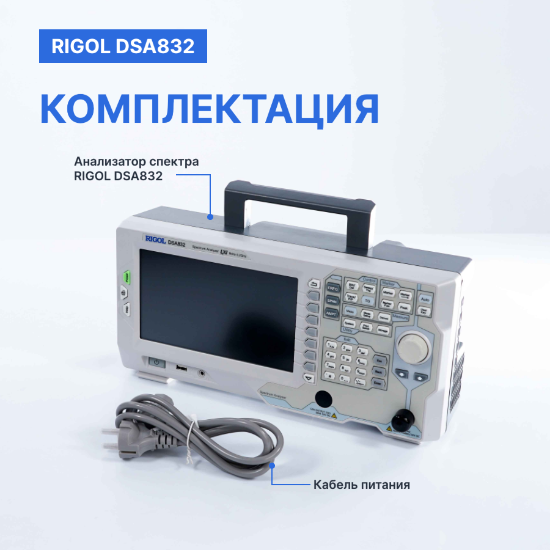

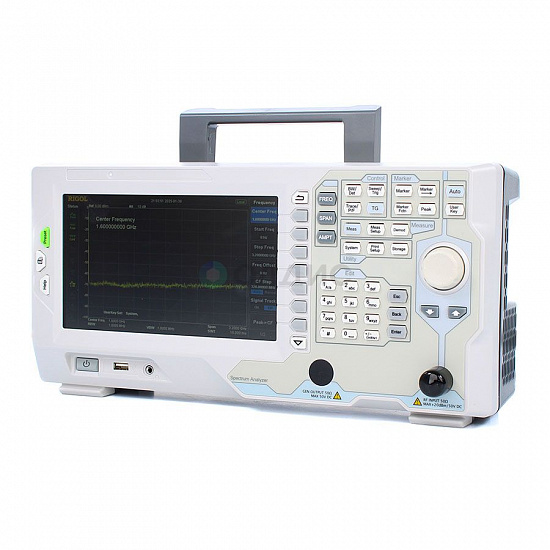

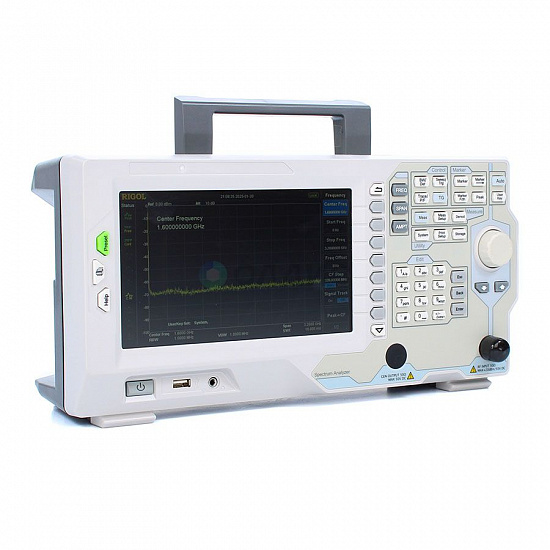

| Частота
| Частотный диапазон
| 9 кГц…3 ГГц
|
| Разрешение
| 1 Гц
|
| Температурная стабильность источника опорной частоты
| ± 5х10-7
|
| Изменение погрешности источника опорной частоты
| ± 1х10-6/год
|
| Погрешность измерения частоты
| Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
|
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
|
| Полоса обзора
| Нулевая, 100 Гц…3 ГГц
|
| Погрешность полосы обзора
| ± полоса обзора / (кол.точек развертки-1)
|
| Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц)
| <-98 дБн/Гц @ 10 кГц
|
Полоса
пропускания
| Полоса пропускания ПЧ (-3 дБ)
Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI)
| 10 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц
|
| Избирательность фильтров по уровням (60дБ/3 дБ)
| <5:1
|
| Погрешность установки полосы пропускания ПЧ
| <5%
|
| Полоса пропускания видео
| 1 Гц … 3 МГц, с шагом 1-3-10
|
| Амплитуда
| Диапазон измерения уровня
| Уровень собственных шумов … +20 дБм
|
| Максимальный уровень на входе (аттенюатор 30 дБ)
| 50 В постоянная составляющая
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровень
|
Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.
| без предусилителя:
9 кГц…100 кГц:
<-110 дБм
100 кГц…5 МГц: <-125 дБм, типично -128 дБм
5МГц…3.2 ГГц: <-130 дБм, типично -134 дБм
с предусилителем (опция PA-DSA832):
100 кГц…5 МГц: <-142 дБм, типично -145 дБм
5 МГц…3.2 ГГц: <-147 дБм, типично -151 дБм
|
| Логарифмическая шкала
| 1 дБ…200 дБ
|
| Линейная шкала
| 0 до опорного уровня
|
| Количество точек
| 601
|
| Количество графиков
| 3 + основной
|
| Тип детектора
| Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak (DSA800-EMI)
|
| Операции над графиками
| непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка
|
| Единицы измерения
| дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
|
| АЧХ
| без предусилителя:
< 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)
с предусилителем (опция PA-DSA832):
< 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)
|
| Аттенюатор
| Предел ослабления:
0…30 дБ, с шагом 1 дБ
|
Погрешность переключения
(центральная частота=50 МГц, аттенюатор = 10 дБ):
< 0.3дБ
|
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
| ± 0.4 дБ
|
| Установка опорного уровеня
| Диапазон:
-100 дБм…+30 дБм с шагом 1 дБ
|
Разрешение
логарифмической шкалы 0,01 дБ , линейной - 4 цифры
|
Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)
<0,8 дБ
|
| Гармонические искажения 2-го порядка
| SHI : +45 дБм
|
| Интермодуляционные искажения 3-го порядка
| TOI: +11 дБм, типично +15 дБм
|
| Комбинационные искажения
| <-60 дБн
|
| Собственные комбинационные помехи
| <-90 дБм, <-100 дБм, типично
|
| Развертка
| Диапазон
| 1 мс… 1500 с (нулевой обзор)
20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
запуск: непрерывный, однократный
|

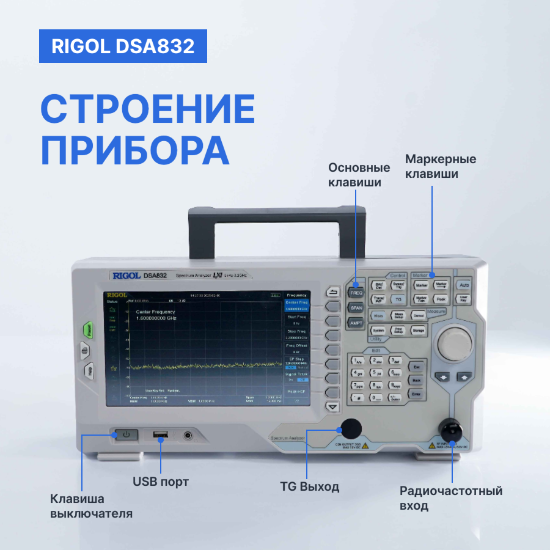

| Вход
| ВЧ вход
| Соединитель N-типа (female) ; 50 Ом;
|

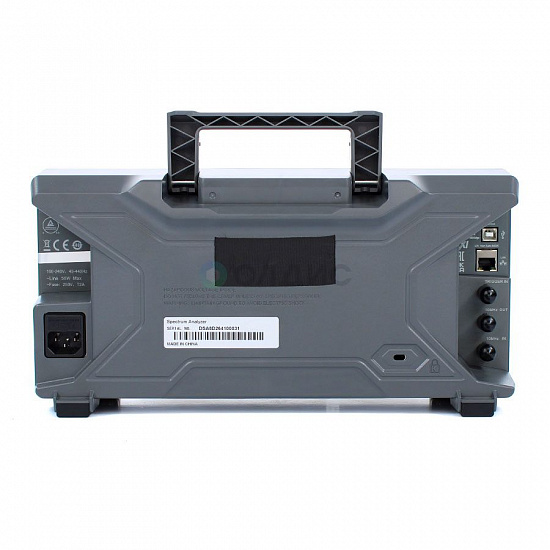

| Другие входы/выходы
| Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)
|
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровень
|
USB Host 2.0
USB Device 2.0
|
VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz
|
| Запуск
| Источник запуска
| свободный, видео, внешний
|
| Внешний запуск
| 5 В TTL уровень
|
| Общие данные

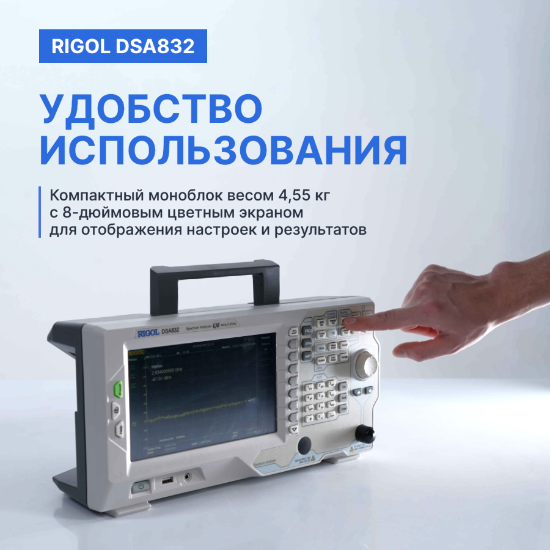

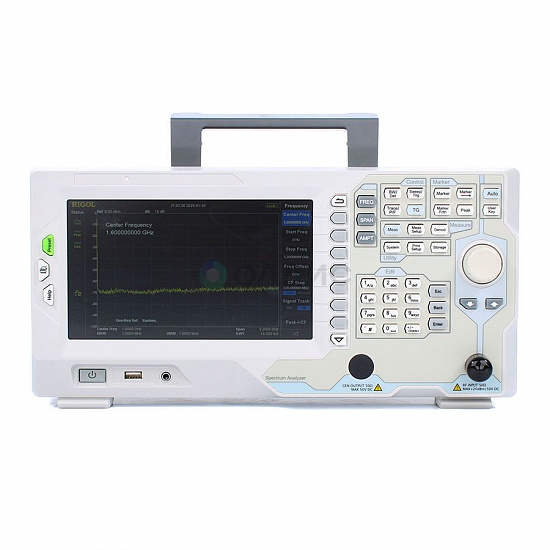

| Дисплей
| Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
|
| Поддержка принтера
| Протокол PictBridge
|
| Удаленное управление
| USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
|
| Напряжение питания
| Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц
|
| Потребляемая мощность
| 35 Вт, типично;
50 Вт, масимально
|
| Габаритные размеры
| 361,6 x 178,8 х 128 мм
|
| Масса
| 4,55 кг
|
| Внутренняя память данных
| Flash Disk (встроенный)
|
| Рабочая температура
| 0 ºC …50 ºC
|
