О товаре
Двухканальный ультразвуковой расходомер Streamlux SLS-730FDA представляет собой передовой прибор повышенной точности для измерения расхода и тепла в напорных трубопроводах. Возможно использование на трубах из различных материалов диаметром от 15 до 6000мм.
Идеально подходит для непрерывного измерения расхода и тепла большинства чистых и однородных жидкостей без больших концентраций взвешенных частиц или газов (до 5%) в промышленных условиях:
- Воды;
- Морской воды;
- Кислот и щелочей;
- Пищевых масел;
- Пара;
- Дизельного топлива и других однородных жидкостей, которые проводят ультразвук.
Поддерживает и одно- и двухканальный режим, использует новейший 32х-битный процессор Cortex-M4 в качестве центрального процессора, поэтому обеспечивает минимальную погрешность измерения до 0,5%.
Технические характеристики
| Тип прибора |
Ультразвуковой |
| Страна производитель |
Россия |
Описание двухканального ультразвукового расходомера StreamLux SLS-730F2:

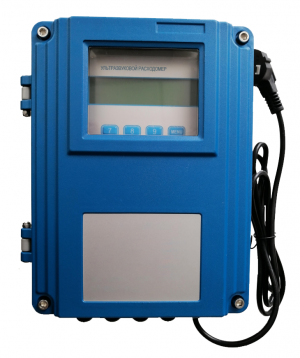

Двухканальный ультразвуковой расходомер Streamlux SLS-730F2 представляет собой передовой прибор повышенной точности для измерения расхода и тепла в напорных трубопроводах.
Возможно использование на трубах из различных материалов (нержавеющая сталь, углеродистая сталь, ПВХ, полипропилен, цемент) диаметром от 15 до 6000мм.
Идеально подходит для непрерывного измерения расхода и тепла большинства чистых и однородных жидкостей без больших концентраций взвешенных частиц или газов (до 5%) в промышленных условиях. Для воды, морской воды, кислот и щелочей, пищевых масел, пара, дизельного топлива, сырой нефти, спирта, пива и других однородных жидкостей,которые проводят ультразвук.
Поддерживает и одно- и двухканальный режим, использует новейший 32х-битный процессор Cortex-M4 в качестве центрального процессора, поэтому обеспечивает минимальную погрешность измерения до 0,5%.
Каждый из каналов может обеспечить точность измерения; а при использовании двух, значительно повышается точность и стабильность расходомера (теплосчетчика) при измерении расхода монопродуктов.
Расходомер использует самые передовые в мире интегральные схемы и микропроцессоры для обеспечения интеллектуального управления, нет необходимости настраивать какие-либо параметры во время производственного процесса, делать замеры также удобно и просто, как с помощью мультиметра.
Расходомер Streamlux SLS-730F2 имеет собственный полный потоковый измерительный инструмент, в дополнение к высокой точности, обладает высокой надежностью, высокой производительностью, а также имеет много дополнительных возможностей и функций.
В зависимости от ваших условий эксплуатации и ваших предпочтений вы можете использовать двухканальный ультразвуковой расходомер Streamlux SLS-730F2 как с врезными, так и высокоточными накладными датчиками расхода.
Технические характеристики StreamLux SLS-730F2:
| Характеристика |
Значение |
| Ду трубопровода |
15 мм — 100 мм
50 — 700 мм
300 — 6000 мм
(в зависимости от выбранных датчиков) |
| Расстояние от датчиков до прибора |
до 100 м (длина свыше позапросу) |
| Погрешность измерения расхода |
±0,5% |
| Диапазон измерения скоростей потока |
±0.01 — ±12 м/с, в обе стороны |
| Измеряемая жидкость |
Большинство однофазных жидкостей (менее 5% частиц или пузырьков) |
| Материал трубы |
Нержавеющая сталь, углеродистая сталь, ПВХ, полипропилен, цемент |
| Взрывозащищенный класс |
Огнеупорный Exid II BT4 |
| Дисплей |
28*64 матричный ЖК-экран |
| Выходные сигналы |
RS485, протокол MODBUS RTU |
| Температура окружающей среды |
-40℃～ +60℃ |
| Температура жидкости |
-20℃～ +150℃ |
| Источник питания |
Внешний; AC220V/DC18~27V；
Низкое энергопотребление; DC9~36V/
Встроенная резервная батарея |
Принцип работы ультразвукового расходомера:

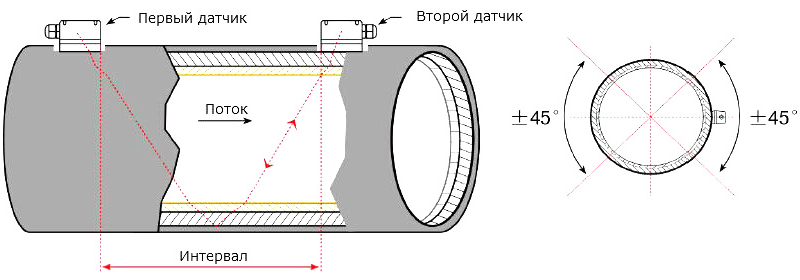

Двухканальные ультразвуковые расходомеры Streamlux SLS-730F2 работают по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.
Использование 4 датчиков повышает точность при измерении расхода монопродукта, сохраняет работоспособность прибора при выходе из строя 1 пары датчиков.
Расходомер доступен в 2х исполнениях: с врезными и накладными датчиками.
Метод установки датчика зависит от трубопровода и характеристик жидкости, в целом рекомендуется, чтобы все использовали метод установки Z (наиболее стабильный), как показано на рис.1 и рис. 2, если замеряется расход монопродуктов, нужно использовать только датчик UP1, DN1.

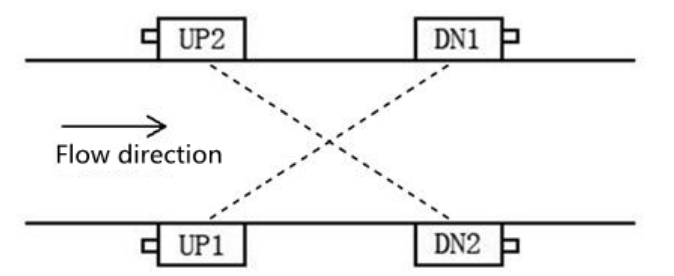

Рис.1 Иллюстрация установки двухканального расходомера с накладными датчиками

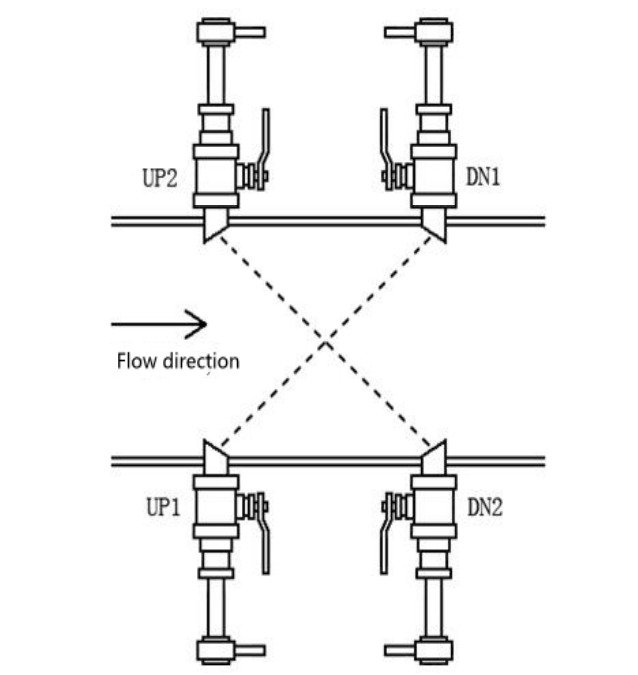

Рис.2. Иллюстрация установки двухканальноо расходомера с врезными датчиками
Подробнее об установке датчиков можно прочитать в руководстве пользователя, которое прилагается с каждым прибором.
