Прецизионные источники/измерители TH1991B способны одновременно выводить и измерять напряжение и ток, объединяя функции источника тока, источника напряжения, вольтметра и амперметра с возможностью произвольного переключения между ними. TH1991B может выдавать постоянное напряжение до ±210 В, постоянный ток до ±3 А и импульсный ток до ±10,5 А, с минимальным разрешением 10 фА / 100 нВ в режимах измерения и генерации сигнала.
Прибор поддерживает высокоскоростную дискретизацию и способен генерировать сигналы произвольной формы. Оснащен 7-дюймовым сенсорным экраном с операционной системой Linux.
Серия TH1991/TH1992 идеально подходит для тестирования полупроводников, диодов, конденсаторов, транзисторов, мемристоров, солнечных батарей и других устройств. Они широко применяются в научных исследованиях, образовании, промышленной разработке и производственных испытаниях.
Технические характеристики
| Номер в госреестре СИ |
93200-24 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
236х154х526 |
| Вес нетто, кг |
7.5 |
Описание источника-измерителя TH1991B:
Прецизионные источники/измерители TH1991B может одновременно выводить и измерять напряжение и ток. Прибор объединяет функции источника тока, источника напряжения, вольтметра и амперметра, и каждую функцию можно переключать произвольно.
Прецизионный источник/измерительный блок TH1991B могут выдавать напряжение постоянного тока до ±210 В, постоянный ток ±3 А и импульсный ток ±10,5 А, минимальное разрешение в режимах измерения и генерации сигнала 10 фА / 100 нВ.
Прибор поддерживает высокоскоростную дискретизацию и может генерировать сигналы произвольной формы.

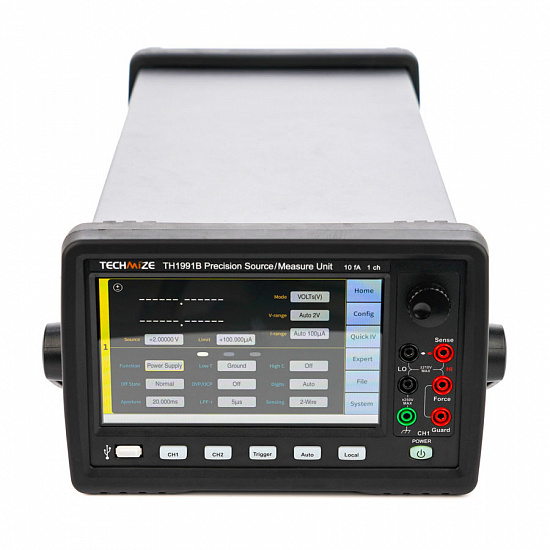

Прецизионный источник-измеритель TH1991B оснащены 7-дюймовым емкостным сенсорным экраном с операционной системой Linux в качестве нижнего уровня, интерактивным графическим пользовательским интерфейсом и имеют различные режимы отображения, включая режимы для диодов, триодов, МОSFET и IGBT и других устройств.
Прецизионные источники-измерители серии TH1991/TH1992 идеально подходят для тестирования полупроводников, диодов, конденсаторов, транзисторов, мемристоров, солнечных батарей, других активных/пассивных устройств, и множество других устройств и материалов. Они широко используются в научно-исследовательских и образовательных приложениях, промышленных разработках, испытаниях и на производстве.
Группа уникальных приборов под торговой маркой TECHMIZE, объединяющий в одном корпусе программируемые источники питания и измерители. Способны выполнять сложные измерения с контролируемым импедансом, выполнять автоматическое тестирование электронных компонентов, строить ВАХ (вольт-амперных характеристик) полупроводниковых (и не только) приборов и т.п. TH1991B замена для ушедших с рынка РФ американских приборов Keithley серий 2400 и 2600 от ведущего китайского производителя Changzhou Tonghui Electronic Co. Ltd
Отличительные собенности:
- Разрешение по измеряемому и выходному току от 10 фА; разрешение пор измеряемому и выходному напряжению от 100 нВ
- Максимальное выходное напряжение ± 210 В; Максимальный выходной ток ±3,03 А (постоянный ток)/±10,5 А (импульсный).
- Поддержка режимов: постоянного тока, импульса, развертки и вывода по списку.
- Минимальный интервал дискретизации 1 мкс
- Встроенная функция построения ВАХ, функция прокрутки осциллограммы во временной области
- Ширина импульса на выходе импульса может составлять всего 50 мкс
- Поддерживается двухпроводное и четырехпроводное схемы измерения
- Пользователь может свободно настроить постоянную времени выходного фильтра (или частоту среза) для достижения любой выходной частотной характеристики
- 14-уровневая функция сортировки, включая режимы сортировки по категориям..
- Функция математической операции, функция фильтра скользящего среднего, функция вычитания отклонений
- Функция анализа параметров полупроводников для быстрого создания характеристических кривых часто используемых устройств.
- Четыре основных режима источника напряжения, источника тока, вольтметра, амперметра или измерителя сопротивления
- Метод дельта-измерений низких сопротивлений, позволяющий эффективно компенсировать погрешность измерения, вызванную термо-э.д.с. в контактах измерительной схемы.
Технические характеристики:
| Параметры | Значения |
| Дисплей: 7-дюймовый цветной емкостный сенсорный экран, разрешение 800×480 |
| Кол-во каналов | 1 |
| Максимальная производительность | Напряжение | ±210 В
|
| Ток | Постоянный ток
| ±3,03 А
|
| Импульс | ------ |
| Источник питания | Максимальная разрядность | Разрядов | 5 ½ |
| Минимальное разрешение | Напряжение | 1 мкВ |
| Ток | 100 фА
|
| Измерение | Максимальная разрядность | Разрядов | 6 ½ |
| Минимальное разрешение | Напряжение | 100 нВ |
| Ток | 100 фА |
| Диапазон напряжения | 200 мВ-
200В |
| Минимальный интервал времени | 20 мкс
|

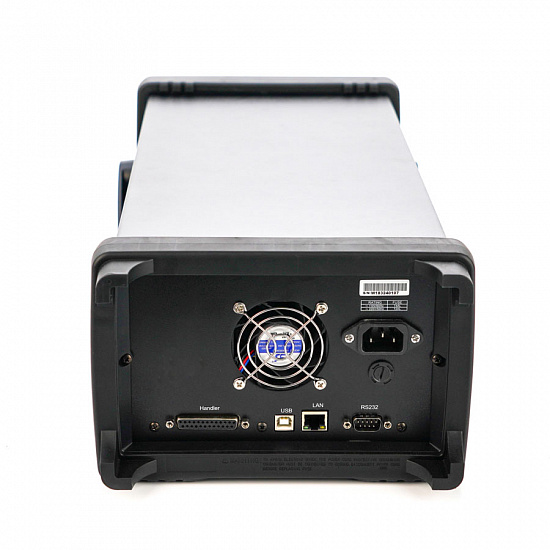

| Интерфейс
| RS232C, USB-ХОСТ, USB-УСТРОЙСТВО, LAN, HANDLER
|
| Окружающая среда и температура
|
| Диапазон рабочих температур и влажности
| 23° C ±5 ° C
|
| Время разогрева
| 60 минут
|
| Изменение температуры окружающей среды
| Относительная влажность от 30% до 80%
|
| Межкалибровочный интервал
| Один год
|
| Общие параметры
|
| Электропитание
| От 90 В до 264 В, от 47 Гц до 63 Гц, не более 250 ВА
|
| Потребляемая мощность
| 31,8 Вт
|
| Размеры
| 236 мм x 154 мм x 526 мм
|
| Вес
| 6 кг (одноканальная версия) /
|
| 7,5 кг (двухканальная)
|

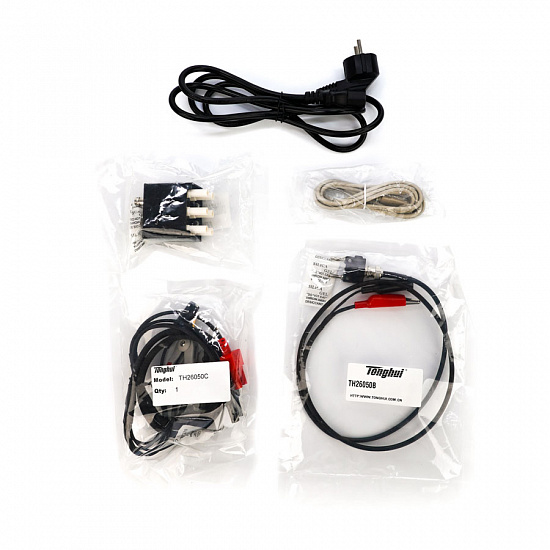

Стандартные аксессуары:
- Измерительные пробники
- Вилка (банан)
- Программное обеспечение Tonghui для ПК
- Один шнур питания
- Один USB-кабель
Дополнительные аксессуары:
- Плата адаптера GPIB
- Фильтр низкошумный
- Комплект датчиков Кельвина с низким уровнем шума
- Адаптер «Банан» на трехаксиальный разъем (2-проводной или 4-проводной)
- Тестовая оснастка для трехаксиального соединения
