О товаре

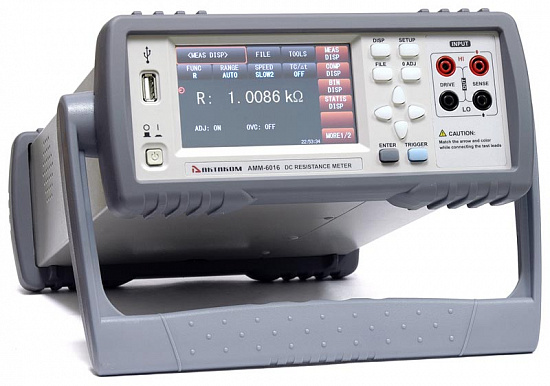

Микроомметр АММ-6016 предназначен для точных измерений на постоянном токе малых и сверхмалых значений сопротивлений. Высокая точность (0,1%), разрешение (от 1 мкОм) и стабильность измерений обеспечивается использованием в приборе 32-разрядного процессора и SMD технологии.
Для более точных измерений в микроомметре АММ-6016 используется четырехпроводная схема измерения, применение которой компенсирует падение напряжения на измерительных проводах.
Использованию АММ-6016 в автоматических линиях тестирования способствуют, кроме дистанционного управления, также высокая скорость измерения (всего четыре фиксированных значения) и встроенный компаратор для сортировки компонентов с внешним управления манипулятором на конвейере (Handler) и звуковым сигналом.
АММ-6016 может использоваться для прецизионных измерений сопротивлений контактов, разъемов, соединителей, шунтов, резисторов, при измерении надежности гальванических соединений и во многих других измерительных задачах.
Технические характеристики
| Диапазон измерения сопротивления |
1 мкОм ... 2 МОм |
| Схема измерения |
4-проводная |
| Максимальное разрешение |
1 мкОм |
| Максимальный тестовый ток, А |
1 |
| Гарантия (мес.) |
14 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
235х104х360 |
| Вес нетто, кг |
3.6 |
Описание микроомметра АММ-6016:
Микроомметр АММ-6016 предназначен для точных измерений на постоянном токе малых и сверхмалых значений сопротивлений. Высокая точность (0,1%), разрешение (от 1 мкОм) и стабильность измерений обеспечивается использованием в приборе 32-разрядного процессора и SMD технологии.
Для более точных измерений в микроомметре АММ-6016 используется четырехпроводная схема измерения, применение которой компенсирует падение напряжения на измерительных проводах.
Цифровой микроомметр АММ-6016 имеет широкие возможности по статистической обработке результатов измерений. Кроме стандартных для большинства приборов функций регистрации максимального и минимального значений, АММ-6016 позволяет вычислять и отображать на дисплее среднее значение, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, а также индексы воспроизводимости (Cp, cpk).

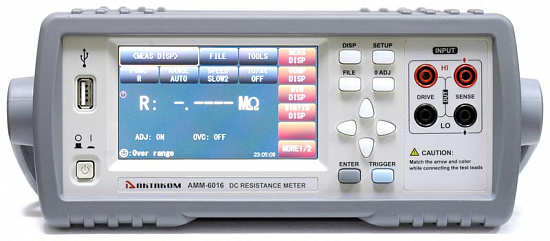

Для отображения результатов измерений в АММ-6016 применяется цветной сенсорный ЖК дисплей с разрешением 480x272 точек и диагональю 11 см. В качестве отображаемого параметра на дисплее АММ-6016 пользователь может выбрать один из двух вариантов:
- R (Сопротивление);
- LPR (сопротивление на низком токе).
Кроме стандартных типов запуска, внутреннего и ручного, АММ-6016 имеет режимы внешнего запуска и запуска по шине при помощи дистанционного управления. АММ-6016 поддерживает использование стандартных SCPI команд дистанционного управления от персонального компьютера, что позволяет встраивать микроомметр в измерительные комплексы.
Использованию АММ-6016 в автоматических линиях тестирования способствуют, кроме дистанционного управления, также высокая скорость измерения (всего четыре фиксированных значения) и встроенный компаратор для сортировки компонентов с внешним управления манипулятором на конвейере (Handler) и звуковым сигналом.
АММ-6016 может использоваться для прецизионных измерений сопротивлений контактов, разъемов, соединителей, шунтов, резисторов, при измерении надежности гальванических соединений и во многих других измерительных задачах.
Технические характеристики микроомметра АММ-6016:
| Диапазон |
Разрешение |
Ток тестирования |
Погрешность |
| Измерение сопротивления
|
| 20 мОм
| 0,001 мОм
| 1 А
| ±(0,1% + 3 е.м.р.)
|
| 200 мОм
| 0,01 мОм
| 100 мА
| ±(0,1% + 2 е.м.р.)
|
| 2 Ом
| 0,1 мОм
| 100 мА
|
| 20 Ом
| 1 мОм
| 10 мА
|
| 200 Ом
| 0,01 Ом
| 1 мА
|
| 2 кОм
| 0,1 Ом
| 100 мкА
|
| 20 кОм
| 1 Ом
| 100 мкА
|
| Параметр
| Значение
|
| Общие характеристики
|
| Максимальная частота дискретизации
| 50 Мвыб/сек
|
| Скорость измерения сопротивления
| быстрая 10 мс, средняя 25 мс, медленная-1 115 мс, медленная-2 455 мс
|
| Выбор диапазонов
| автоматический и ручной
|
| Установка усреднения
| 1...255
|
| Низковольтные измерения (напряжение <40 мВ)
| диапазоны 2 Ом, 20 Ом, 200 Ом, 2 кОм
|
| Запуск
| внешний, ручной и внутренний
|
| Память
| 30 групп данных
|
| Функции статистики
| максимальное, минимальное, среднее, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, индексы воспроизводимости (Cp, cpk)
|
| Дисплей
| цифровой 4,3" сенсорный ЖК дисплей 4 1/2 разряда (480x272)
|

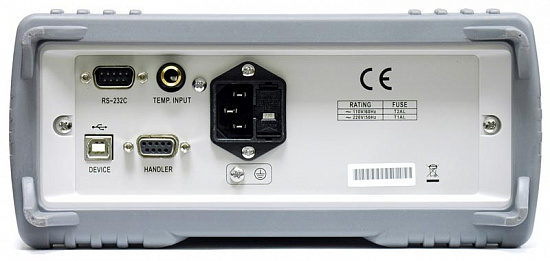

| Интерфейс
| USB DEVICE, USB HOST, RS-232C, HANDLER
|
| Питание
| 220 В / 50 Гц
|
| Габаритные размеры
| 235x104x360 мм (с хольстером)
|
| Масса
| 3,6 кг
|
Комплект поставки АММ-6016:
| № |
Наименование |
Количество |
| 1
| Микроомметр АММ-6016
| 1
|
| 2
| Косплект 4-проводных тестовых зажимов
| 1
|
| 3
| Сетевой шнур
| 1
|
| 4
| Руководство по эксплуатации
| 1
|
