О товаре

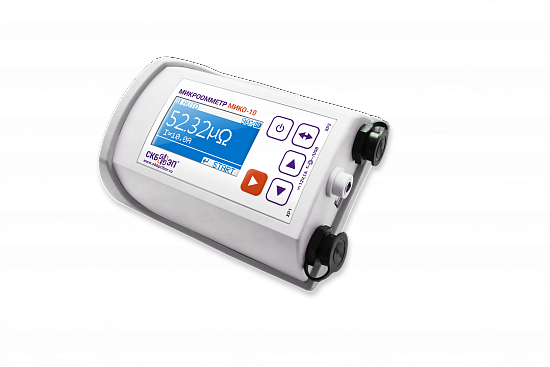

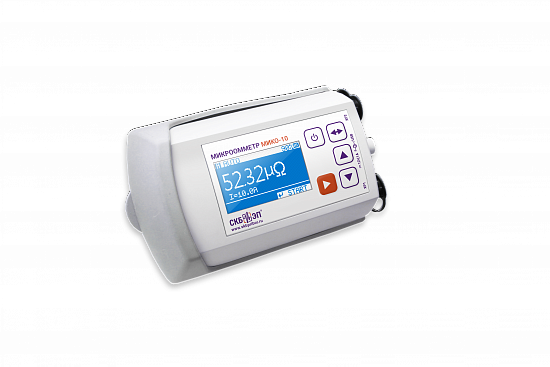

Малогабаритный наручный микроомметр МИКО-10 предназначен для экспресс-измерения электрического сопротивления постоянному току:
- Контактов высоковольтных и автоматических выключателей, размыкателей, соединителей, разъединителей, контакторов и реле;
- Болтовых, сварных и паяных соединений токопроводов и шин;
- Рельсовых соединений, колесных пар вагонов;
- Машин и прочих аппаратов.
Технические характеристики
|
Измерение сопротивления
|
1 мкОм ÷ 0,1 Ом |
|
Ток (max)
|
10 А |
|
Схема измерения
|
4-проводная |
|
Наилучшее разрешение
|
0,1 мкОМ |
|
Класс защиты
|
IP54 |
|
Номер в госреестре СИ
|
64967-16 |
|
Гарантия (мес.)
|
24 |
|
Страна производитель
|
Россия |
|
Вес нетто
|
500 г |
|
Габаритные размеры, мм
|
165х100х60 |
Описание микроометра МИКО-10
Малогабаритный наручный микроомметр МИКО-10 предназначен для экспресс-измерения электрического сопротивления постоянному току:
- Контактов высоковольтных и автоматических выключателей, размыкателей, соединителей, разъединителей, контакторов и реле;
- Болтовых, сварных и паяных соединений токопроводов и шин;
- Рельсовых соединений, колесных пар вагонов;
- Машин и прочих аппаратов.
Отличительные особенности микроометра МИКО-10
1. Сила измерительного тока до 10А
Прибор МИКО-10 предназначен для применения в электрических сетях, электростанциях и подстанциях, на тяговых подстанциях электрифицированного транспорта, а также промышленных предприятиях, где достаточно проводить измерения током 10А.
Однако при явном наличии окисной пленки на контактах рекомендуется использовать более мощные микроомметры, такие как МИКО-1 (ток до 50А), МИКО-21 (ток до 200А) или МИКО-2.3 (ток до 1000А), так как измерение при помощи небольших токов в таких ситуациях может дать завышенные показания сопротивления, и как результат повлечет за собой неоправданную отбраковку контактов.
2. Три режима запуска процесса измерения сопротивления
В микроомметре МИКО-10 реализовано 3 режима процесса запуска измерения:
- Режим 1 "Однократный": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А. Осуществляется запуск измерения прибора по команде пользователя;
- Режим 2 "Автоматический": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А с автоматическим запуском измерения по замыкания измерительной цепи;
- Режим 3 "Встроенный ТТ": предназначен для измерения переходного сопротивления высоковольтных выключателей с трансформаторами тока на токе 10А. Осуществляется запуск измерения прибора по команде пользователя.
3. Компенсация термо-э.д.с и другие дополнительные функции
МИКО-10 – современный малогабаритный микроомметр, отвечающий последним требованиям пользователей. Прибор обладает рядом важнейших функций:
- Автокомпенсация термо-э.д.с. в измерительной цепи;
- Автоотключение питания неиспользуемого прибора;
- Проверка целостности измерительной цепи;
- Автоматический запуск измерения при обнаружении целостности измерительной цепи;
- Автоматическая остановка измерений;
- Звуковая сигнализация начала и конца измерений.
4. До 200 измерений при максимальном токе
Прибор МИКО-10 имеет энергонезависимую память до 200 измерений, что достаточно для полноценного комплексного обследования КТП.
Связь с персональным компьютером через USB позволяет систематизировать и сохранять результаты на компьютере, а также формировать отчеты измерений.
Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.
5. Свободные руки во время работы (3 способа закрепления прибора)
Микроомметр МИКО-10 выполнен в уникальном эргономичном кейсе, который удобно размещается на руке с фиксацией натяжными ремнями, оставляя обе руки свободными для простоты проведения измерений. Кроме того, прибор легко может быть снят с руки и закреплен на поясе, повешен на шею, а также установлен на любую плоскую поверхность.
6. Кабели с эргономичной конструкцией
Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и с разными наконечниками:
- Кабель с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
- Кабель с наконечниками типа "крокодил".
Габаритные размеры МИКО-10
Прибор достаточно прост в эксплуатации и надежен. Вес в 0,5 кг, небольшие габариты 150х110х55мм и встроенный аккумулятор позволяют по праву называть микроомметр МИКО-10 мобильным автономным измерительным прибором.
Технические характеристики микроометра МИКО-10
| Параметр
| Значение
|
| Диапазон измерений сопротивления, мкОм
| 1 / 100 000
|
| Сила измерительного тока, А
| 1 и 10
|
| Пределы допускаемой относительной основной погрешности, %
| ± 0,2%
|
| Количество измерений от полного заряда до полного разряда аккумуляторной батареи (при силе измерительного тока 10 А и измеряемом сопротивлении 10 мОм), шт., не менее
| 1000
|
| Время заряда аккумуляторной батареи, ч, не более
| 3
|
| Время установления рабочего режима не более, с, не более
| 2
|
| Время одного измерения, с
| 2 сек. – без ТТ
от 2 до 30 сек. – с ТТ
|
| Связь с ПК по интерфейсу
| USB
|
| Степень защиты прибора
| IP54
|
| Температурный диапазон эксплуатации,?С
| -20 ... +55
|
| Масса измерительного блока не более, кг, не более
| 0,4
|
| Габаритные размеры, мм
| 115х110х55
|
Комплектация микроометра МИКО-10
Дополнительная комплектация микроометра МИКО-10
| Наименование
| Применение
|
| Измерительный кабель
| Длинный измерительный кабель - зажим типа "крокодил" с зевом до 50 мм. Длина 4,8м. В комплекте 2 шт.
|
| Измерительный кабель с подпружиненными штыревыми контактами
| Измерительный кабель с подпружиненными штыревыми контактами.
В комплекте 2 шт.
|
| Измерительный кабель
| Кабель для измерения сопротивлений по четырехзажимной схеме с раздельными токовым и потенциальным проводом. В комплекте с кабелем: 2 щупа и 4 изолированных зажима типа "крокодил" К267В. Длина 1,5м.
В комплекте 2 шт.
|
| Ремень универсальный
| Универсальный ремень для удобного крепления прибора на поясе или шее.
|
| Чехол защитный
| Для защиты от ударных нагрузок.
|
|
Сумка для транспортировки
|
Сумка для удобной транспортировки кабелей, доп. принадлежностей и прибора.
|
|
Штанга-манипулятор
| Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.
|
