О товаре
Малогабаритный переносной микроомметр ИКС-5 предназначен для оперативного измерения низкого электрического сопротивления постоянному току, в первую очередь переходного сопротивления высоковольтных выключателей и разъединителей. Прибор позволяет также измерять электрическое сопротивление низкоиндуктивных цепей других машин и аппаратов в диапазоне от 1 до 10000 мкОм.
Микроомметр выполнен на современной элементной базе, имеет в составе микроЭВМ и интегрирующий аналого-цифровой преобразователь высокого разрешения, что обеспечивает эффективное подавление помех промышленной частоты (испытан в 5 метрах от линии 500 кВ), прост в эксплуатации и почти не требует обслуживания. Прибор помещен в прочный сварной корпус из алюминиевого сплава и не боится ударов и грубого обращения.
Прибор предназначен для применения на предприятиях энергетики, электрических сетях, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта.
Технические характеристики
| Номер в госреестре СИ |
20174-11 |
| Диапазон измерения сопротивления |
0 ... 1 мкОм |
| Максимальный тестовый ток, А |
2 |
| Гарантия (мес.) |
24 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
145х102х55 |
| Вес нетто, кг |
0.9 |

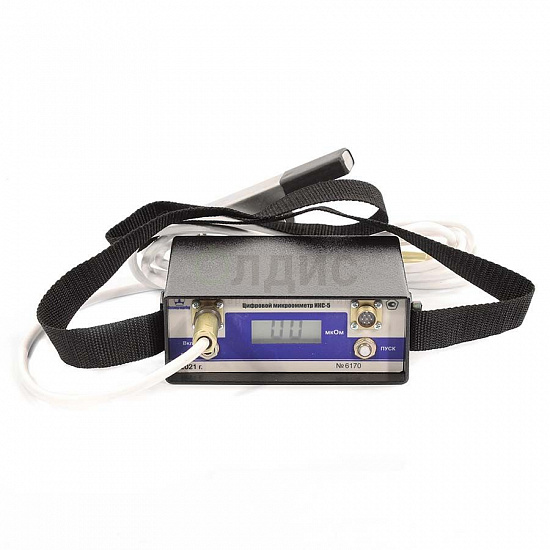

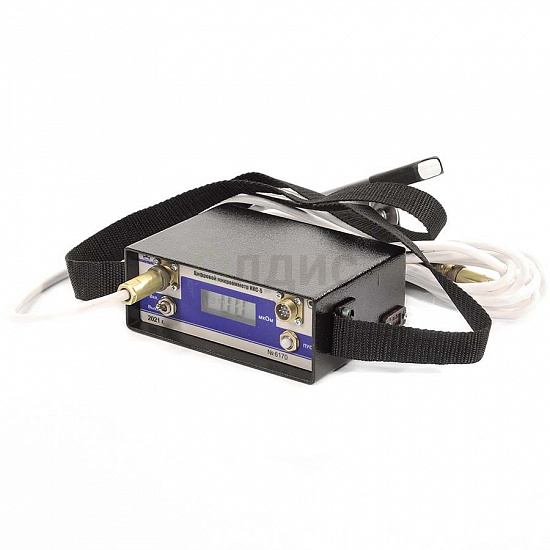

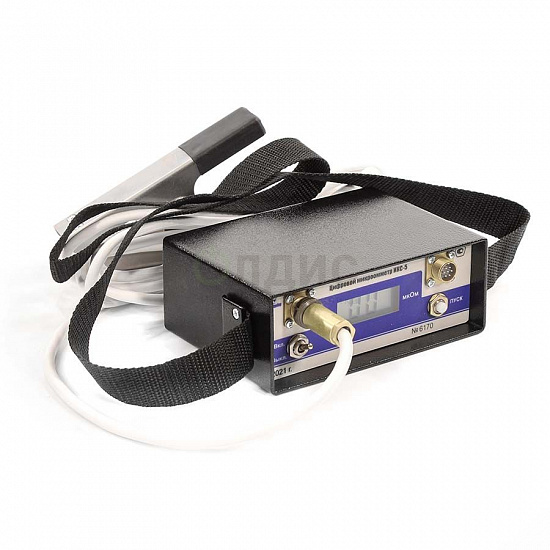

Описание микроомметра ИКС-5с (северное исполнение)
Модификация микроомметра северного исполнения ИКС-5с вместо обычных пластиковых разъемов поставляется с разъемами РС7ТВ.
Малогабаритный переносной микроомметр ИКС-5с предназначен для оперативного измерения низкого электрического сопротивления постоянному току, в первую очередь переходного сопротивления высоковольтных выключателей и разъединителей. Прибор позволяет также измерять электрическое сопротивление низкоиндуктивных цепей других машин и аппаратов в диапазоне от 1 до 10000 мкОм.
Микроомметр выполнен на современной элементной базе, имеет в составе микроЭВМ и интегрирующий аналого-цифровой преобразователь высокого разрешения, что обеспечивает эффективное подавление помех промышленной частоты (испытан в 5 метрах от линии 500 кВ), прост в эксплуатации и почти не требует обслуживания. Прибор помещен в прочный сварной корпус из алюминиевого сплава и не боится ударов и грубого обращения.
Прибор предназначен для применения на предприятиях энергетики, электрических сетях, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта.
Отличительные особенности микроомметра:
- Измерение низкого электрического сопротивления постоянному току, в первую очередь переходного сопротивления высоковольтных выключателей и разъединителей, а также низкоиндуктивных цепей других машин и аппаратов в диапазоне от 1 до 10000 мкОм.
- Наименьшие масса (0,9 кг) и габариты (145х102х55 мм) среди промышленных микроомметров
- Высокая точность (в диапазоне 1…1000 мкОм абсолютная основная погрешность реально не превосходит 1 мкОм)
- Измерительные провода с силиконовой изоляцией — не теряют гибкость при температуре до -50 °С
- Аккумуляторное питание не требуется подключение к питающей сети и заземлению.
- Помехоустойчивость: испытан в 5 метрах от линии 500 кВ
- Доступен в двух модификациях: стандартное и северное исполнение
Технические характеристики
| Параметр
| Значение
|
| диапазон измеряемого электрического сопротивления
| 1...10000 мкОм
|
| Допускаемая основная относительная погрешность измерения не превышает
| ±(0,2+0,01(10000/R-1))%, где R - измеренное значение сопротивления, мкОм
|
| Время готовности к работе, не более
| 5 с
|
| Время одного измерения, не более
| 2 с
|
| Интервал времени между измерениями, не менее
| 4 с
|
| Габариты прибора
| 145х102х55 мм
|
| Масса без измерительных проводов, не более
| 0,9 кг
|
| Индикация измеренного значения сопротивления визуальная, цифровая четырехразрядная
|
| Питание прибора
| автономное
|
| Одного заряда аккумулятора достаточно для проведения не менее
| 200 замеров
|

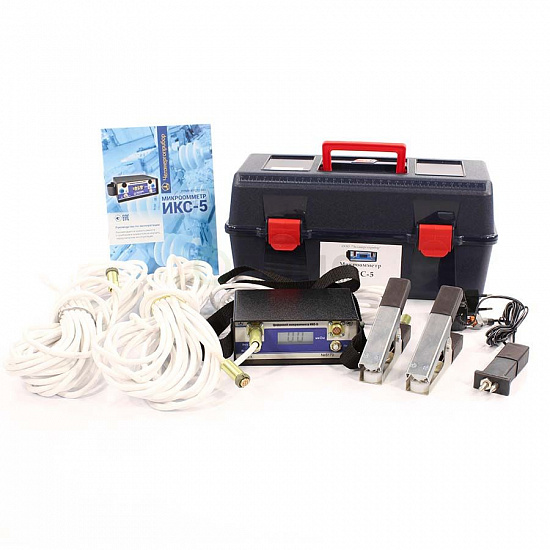

Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Микроомметp ИКС-5с (северное исполнение)
| 1 - шт.
|
| 2
| Длинные измерительные провода (12 м)
| 2 - шт.
|
| 3
| Короткие измерительные провода (3 м)
| 2 - шт.
|
| 4

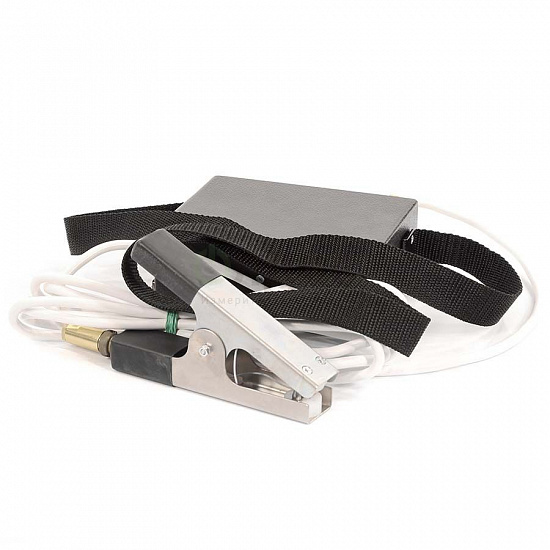

| Щупы в виде зажимов типа "крокодил" с шириной схвата до 35 мм
| 2- шт.
|
| 5
| Щупы со штыревыми зондами
| 1- шт.
|
| 6
| Зарядно-питающее устройство
| 1 - шт.
|
| 7
| Сумка для переноски прибора и принадлежностей
| 1 - шт.
|
| 8
| Руководство по эксплуатации и паспорт
| 1 - шт.
|
| Дополнительная комплектация ИКС-5c
|
| 1
| Щуп со штыревыми зондами, для микроомметра ИКС-5;
| 1 - шт.
|
| 2
| Щуп в виде зажима типа «крокодил», с шириной схвата до 35 мм для микроомметра ИКС-5;
| 1 - шт.
|
| 3

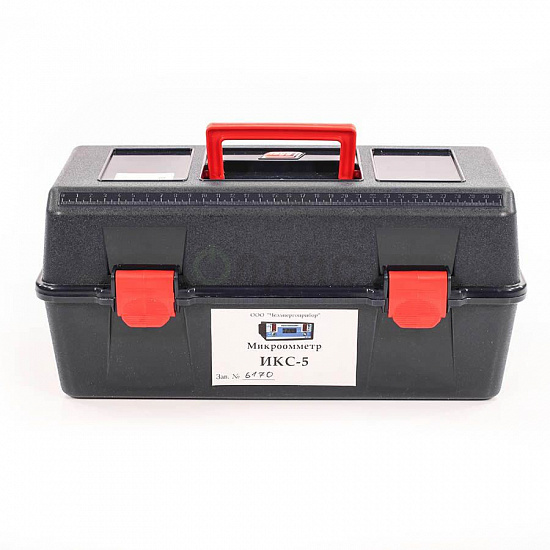

| Пластиковый кейс, для микроомметра ИКС-5;
| 1 - шт.
|
| 4
| Комплект коротких измерительных проводов, длиной 3 м для микроомметра ИКС-5;
| 1 - шт.
|
| 5
| Зарядно-питающее устройство, для микроомметра ИКС-5;
| 1 - шт.
|
| 6
| Комплект длинных измерительных проводов, длиной 12 м для микроомметра ИКС-5.
| 1 - шт.
|
