О товаре
Микроомметр ТС-2 предназначен для измерения малых значений электрического сопротивления в лабораторных условиях. Современный прибор имеет широкий диапазон измерений, малые габариты, прост в управления и надежен в работе.
Через гальванически развязанный интерфейс RS232 прибор может подключаться к пернсональному компъютеру.
Принцип работы омметра основан на измерении сопротивления методом амперметравольтметра при протекании через контролируемый объект постоянного измерительного тока.
Измерение осуществляется по четырехпроводной схеме.
Технические характеристики
|
Ток (max), А
|
10 |
|
Схема измерения
|
4-проводная |
|
Измерение сопротивления (до)
|
10 кОм |
|
Наилучшее разрешение
|
1 нОм |
|
Измерение сопротивления (от)
|
10 нОм |
|
Класс защиты
|
IP40 |
|
Номер в госреестре СИ
|
54756-13 |
|
Гарантия (мес.)
|
12 |
|
Страна производитель
|
Россия |
|
Вес нетто, кг
|
3.2 |
|
Габаритные размеры, мм
|
300х330х150 |
Описание микроомметра ТС-2:
>Микроомметр ТС-2 предназначен для измерения малых значений электрического сопротивления в лабораторных условиях. Современный прибор имеет широкий диапазон измерений, малые габариты, прост в управления и надежен в работе.
Через гальванически развязанный интерфейс RS232 прибор может подключаться к пернсональному компъютеру.
Принцип работы омметра основан на измерении сопротивления методом амперметравольтметра при протекании через контролируемый объект постоянного измерительного тока.
Измерение осуществляется по четырехпроводной схеме. Омметр имеет возможность обмена данными и управления с ПЭВМ через стандартный интерфейс RS-232.
Технические характеристики микроомметра ТС-2:
| Параметр
| Значение
|
| Диапазон измеряемых сопротивлений, Ом
| 1 нОм...10 кОм
|
Измерительный ток, А, не более:
1 нОм ... 10 мОм
1 мкОм ... 1 Ом
100 мкОм ... 100 Ом
10 мОм ... 10 кОм
|
1250
1,25
0,001
0,0001
|
| Максимальная мощность потребления от сети электропитания, В · А
| 60
|
| Время установления рабочего режима, мин, не более
| 5
|
| Время непрерывного режима при питании от сети, ч
| 16
|
| Время измерений, с, не более
| 4
|
| Питание прибора от сети частотой 50 Гц, В
| 220
|
| Диапазон рабочих температур, С
| +15...+25
|
| Степень защиты
| IP40
|
| Габаритные размеры (без входного кабеля), мм
| 330х300х150
|
| Масса, кг, не более
| 3,2
|
Внешний вид микроомметра ТС-2:

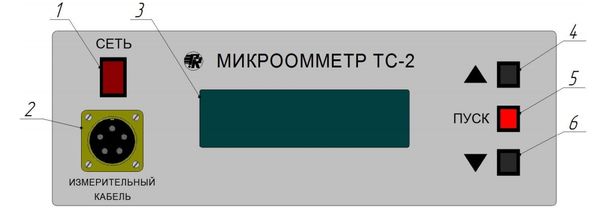

На лицевой панели омметра расположены:
- 1 – переключатель «СЕТЬ» сетевого питания;
- 2 – разъем подключения измерительного кабеля. Цоколевка разъема измерительного кабеля приведена в приложении Б;
- 3 – табло отображения предела и результата измерения;
- 4, 5, 6 – кнопки управления.

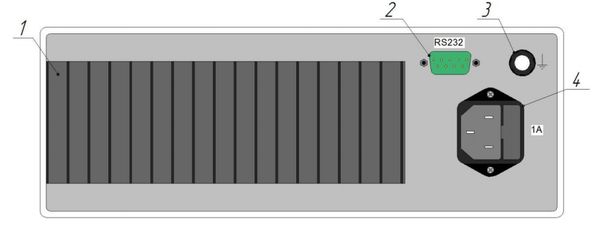

На задней панели омметра расположены:
- 1 – радиатор;
- 2 – разъем интерфейса RS-232;
- 3 – клемма защитного заземления;
- 4 – разъем сетевого питания (с колодкой плавкого предохранителя).
Комплект поставки микроомметра ТС-2:
| №
| Наименование
| Количество
|
| 1.
| Микроометр ТС-2
| 1
|
| 2.
| Кабель сетевой к ПК
| 1
|
| 3.
| Кабель интерфейсный RS-232
| 1
|
| 4.
| Кабель измерительный
| 1
|
| 5.
| Руководство по эксплуатации
| 1
|
| 6.
| Ящик упаковочный
| 1
|
