О товаре
Микроомметр ТС-2-20 – промышленный прибор для измерения температуры неагрессивных газов и небольших значений сопротивления прохождению тока в электрических цепях в полевых и лабораторных условиях.
Омметр ТС-2-20 определяет падение электрического напряжения в контролируемом контуре, для чего задействуется четырехпроводная схема – метод вольтметр-амперметр. Её преимущество – более высокая точность, по сравнению с двухпроводной за счёт учёта всех импедансов цепи, в том числе соединяемых проводов, щупов.
Из математических функций омметр поддерживает:
- Пересчёт сопротивлений при 20 °С, учитывая материал проводника (медь или алюминий), температуру окружающей среды.
- Определение удельного значения импеданса исследуемого проводника, исходя из результатов измерений и указанной площади сечения токоведущей жилы кабеля.
В режиме измерения температуры микроомметр определяет импеданс термодатчика, затем преобразовывает полученные показания в соответствии с функцией.
Технические характеристики
| Номер в госреестре СИ |
73438-18 |
| Диапазон измерения сопротивления |
0 ... 10 нОм |
| Схема измерения |
4-проводная |
| Максимальное разрешение |
1 нОм |
| Максимальный тестовый ток, А |
20 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
300х270х200 |
| Вес нетто, кг |
5 |
Описание микроомметра ТС-2-20:
Микроомметр ТС-2-20 – промышленный прибор для измерения температуры неагрессивных газов и небольших значений сопротивления прохождению тока в электрических цепях в полевых и лабораторных условиях.
Омметр ТС-2-20 для измерения сопротивления постоянному току определяет падение электрического напряжения в контролируемом контуре, для чего задействуется четырехпроводная схема – метод вольтметр-амперметр. Её преимущество – более высокая точность, по сравнению с двухпроводной за счёт учёта всех импедансов цепи, в том числе соединяемых проводов, щупов.
Из математических функций омметр поддерживает:
- Пересчёт сопротивлений при 20 °С, учитывая материал проводника (медь или алюминий), температуру окружающей среды.
- Определение удельного значения импеданса исследуемого проводника, исходя из результатов измерений и указанной площади сечения токоведущей жилы кабеля.
В режиме измерения температуры микроомметр определяет импеданс термодатчика, затем преобразовывает полученные показания в соответствии с функцией.
Отличительные особенности:
- Продолжительные рабочие сессии – до 16 часов без перерывов.
- Защищенная от модификации прошивка.
- Длинные измерительные провода – по 2 м.
- Класс защиты корпуса – IP40.
- Измерение температуры воздуха при помощи внешнего термодатчика.
Сферы эксплуатации:
Микроомметр может задействоваться для точного определения невысоких значений сопротивления электрическому току коротких проводников, контроля импеданса низкоомных резисторов, катушек индуктивности и прочих проводников. Сферы применения – производство кабельной продукции, сервисные центры для диагностики и ремонта электрических устройств. Точность и соответствие государственным стандартам позволяют использовать прибор в центрах метрологии и стандартизации.
Технические характеристики микроомметра ТС-2-20:
| Параметр
| Значение
|
| Диапазон измеряемых сопротивлений, Ом
| 10-8...10-2
|
| Приведенная погрешность измерения, %, не более
| ± 0,2
|
Сила измерительного тока, А, не более
поддиапазон, Ом:
10-8...10-4
10-7...10-3
10-6...10-2
|
20
20
10
|
| Диапазон измеряемых температур, C
| 5...60
|
| Точность измерения температуры, C
| ±1
|
| Питание прибора от сети частотой 50 Гц, В
| 220
|
| Потребляемая мощность, Вт, не более
| 80
|
| Масса (без измерительных кабелей), кг, не более
| 3,85
|
| Габаритные размеры, мм, не более
| 300x160x340
|

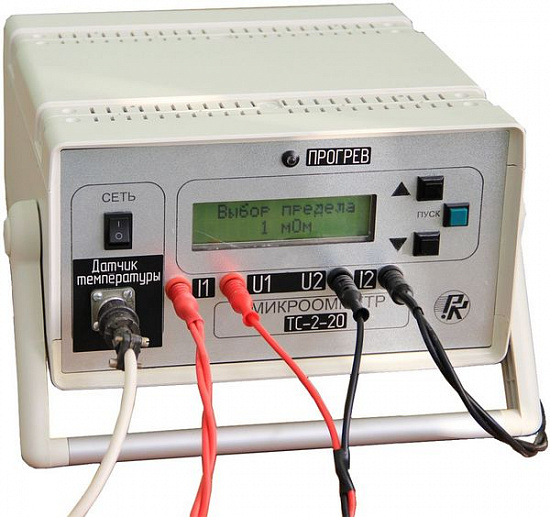

Конструкция:
Электронная часть аппарата защищена от внешней среды полимерным корпусом с диэлектрическими свойствами. На верхней панели размещены места, куда наносятся оттиски клейм для поверки; на лицевую вынесены:
- ЖК-экран – индуцирует результаты измерений, рабочий режим, позволяет изменять настройки, калибровать устройство.
- 16 клавиш управления.
- Клеммы для подключения к исследуемым объектам.
Вращающая подставка позволяет устанавливать микроомметр под углом относительно поверхности, на которую он установлен.
Комплект поставки микроомметра ТС-2-20:
| №
| Наименование
| Количество
|
| 1.
| Микроомметр ТС-2-20
| 1
|
