О товаре
Измерьте сопротивление обмоток трансформатора и другие малые сопротивления с помощью микроомметра ТС-3 от производителя НИИЭМП АО.
Готовый к работе даже в экстремальных условиях, измеритель сопротивления обмоток и малых сопротивлений микроомметра ТС-3 был создан для точного измерения сопротивления соединителей цепей энергосистем: контактов воздушных, масляных и др. выключателей, болтовых, паяных и других соединений в условиях помех электрического поля с напряженностью до 30 кВ/м (подстанций до 750 кВ).
Прибор может быть также использован для измерения сопротивления как обмоток трансформаторов, в том числе трансформаторов с аморфным сердечником, так и объектов резистивного характера. Микроомметр ТС-3 предназначен для использования, в частности, на электростанциях, в ремонтных компаниях, а также на железных дорогах.
Технические характеристики
| Номер в госреестре СИ |
54756-13 |
| Диапазон измерения сопротивления |
10 нОм ... 10 кОм |
| Класс защиты |
IP40 |
| Схема измерения |
4-проводная |
| Максимальное разрешение |
100 нОм |
| Максимальный тестовый ток, А |
5 |
| Гарантия (мес.) |
12 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
250х200х120 |
| Вес нетто, кг |
3 |
Описание микроомметра ТС-3:
Измерьте сопротивление обмоток трансформатора и другие малые сопротивления с помощью микроомметра ТС-3 от производителя НИИЭМП АО.
Готовый к работе даже в экстремальных условиях, измеритель сопротивления обмоток и малых сопротивлений микроомметра ТС-3 был создан для точного измерения сопротивления соединителей цепей энергосистем: контактов воздушных, масляных и др. выключателей, болтовых, паяных и других соединений в условиях помех электрического поля с напряженностью до 30 кВ/м (подстанций до 750 кВ).
Прибор может быть также использован для измерения сопротивления как обмоток трансформаторов, в том числе трансформаторов с аморфным сердечником, так и объектов резистивного характера. Микроомметр ТС-3 предназначен для использования, в частности, на электростанциях, в ремонтных компаниях, а также на железных дорогах.
Отличительные особенности:
- измерение обмоток трансформаторов (индуктивные объекты, в том числе трансформаторы с аморфным сердечником)
- измерение очень малых сопротивлений
- функция определения температуры двигателя работающего под нагрузкой
- высокая помехоустойчивость
- расширенный диапазон измерения сопротивления до 5А
- Измерение по шкале Кельвина (4-проводное)
- Показание сопротивления: до 1000 Ом
- Масса прибора 4 кг.
- рабочие температуры -5 ... +40°С
Возможности устройства:
Легкое чтение.
Измеритель оснащен легко читаемым ЖК- дисплеем, который обеспечивает удобную работу с интерфейсом, а также высокую читаемость результатов измерений.

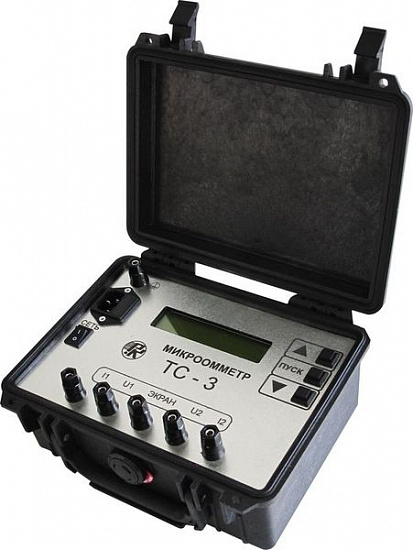

Прочный и практичный корпус с закрывающейся крышкой.
В ответ на потребности клиентов микроомметр ТС-3 был разработан для работы в суровых условиях окружающей среды. Уникальный корпус с классом защиты IP40 гарантирует водо- и пыленепроницаемость устройства.
Простой принцип работы.
Просто подключите провода, включите оборудование, выберите тестовый ток и нажмите кнопку запуска. Через несколько секунд (в зависимости от индуктивности элемента) на дисплее появится прямое показание с указанием единицы измерения (Ом, мОм или мкОм).
Технические характеристики микроомметра ТС-3:
| Параметр
| Значение
|
| Диапазон измеряемых сопротивлений, Ом
| 100 нОм - 10 кОм
|
Пределы допускаемой основной приведенной погрешности:
100 нОм ... 10 мОм, %
10 мкОм ... 10 кОм, %
|
±0,3
±0,2
|
Измерительный ток, А, не более:
100 нОм ... 10 мОм
10 мкОм ... 1 Ом
1 мОм ... 10 кОм
|
5
0,25
2,5 · 10-5
|
| Максимальная мощность потребления от сети электропитания, В · А
| 50
|
| Время установления рабочего режима, мин, не более
| 5
|
| Время непрерывного режима при питании от сети, ч
| 16
|
| Время измерений, с, не более
| 2
|
| Питание прибора от сети частотой 50 Гц, В
| 220
|
| Диапозон рабочих температур, С
| +5 ... +40
|
| Степень защиты
| IP40
|
| Габаритные размеры, мм
| 250x200x120
|
| Масса прибора, кг, не более
| 3
|

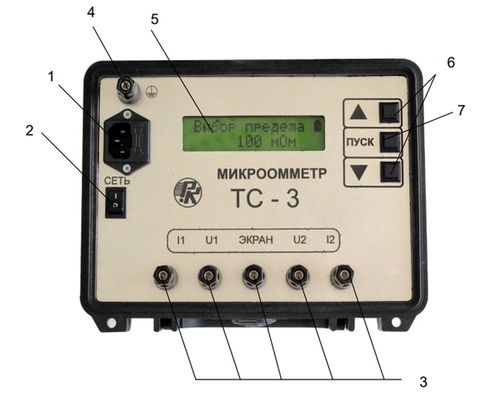

Внешний вид микроомметра ТС-3:
На лицевой панели омметра расположены:
- 1 – разъ?м сетевого питания (с колодкой плавкого предохранителя);
- 2 – переключатель «СЕТЬ» сетевого питания;
- 3 – зажимы «I1», «U1», «ЭКРАН», «U2» и «I2»подключения входного кабеля;
- 4 – зажим защитного заземления;
- 5 – табло отображения предела и результата измерения;
- 6 – кнопки выбора предела измерения;
- 7 – кнопка "ПУСК» управления режимами работы.
Комплект поставки микроомметра ТС-3:
| №
| Наименование
| Количество
|
| 1.
| Микроомметр ТС-3
| 1
|
| 2.
| Кабель сетевой к ПК
| 1
|
| 3.
| Руководство по эксплуатации
| 1
|
| 4.
| Ящик упаковочный
| 1
|
