О товаре
Микроомметр Megger DLRO10HD предназначен для работы в тяжелых условиях и совмещает в себе простоту работы в выбранном диапазоне с возможностью проведения последовательных измерений и заряда батарей от питающей сети.
Выполненный в прочном корпусе, прибор одинаково удобен при работе, как в суровых условиях, так и при производственных испытаниях. Прибор имеет класс защиты IP65 при закрытой крышке и IP54 при открытой крышке.
Микроомметр DLRO10HD предоставляет пять режимов измерения, выбираемых переключателем. Органы управления просты и удобны в обращении в любой одежде, в т. ч. при использовании резиновых защитных перчаток. Пять режимов включают в себя два автоматических режима, зависящих от способа подключения щупов, для уменьшения времени измерения и увеличения производительности.
Прибор DLRO10HD приспособлен для измерения тонких проводников, шин и качества соединений.
Технические характеристики
| Номер в госреестре СИ |
52738-13 |
| Диапазон измерения сопротивления |
100 нОм ... 2.5 кОм |
| Класс защиты |
IP65 |
| Схема измерения |
4-проводная |
| Максимальное разрешение |
100 нОм |
| Максимальный тестовый ток, А |
10 |
| Гарантия (мес.) |
24 |
| Страна производитель |
Великобритания |
| Габаритные размеры, мм |
315х285х181 |
| Вес нетто, кг |
6.7 |
Описание микроомметра DLRO10HD:
Прибор Megger DLRO10HD расширяет существующее семейство низкоомных 10-амперных омметров (DLRO10 и DLRO10X). Эта модель, предназначенная для работы в тяжелых условиях, совмещает в себе простоту работы в выбранном диапазоне с возможностью проведения последовательных измерений и заряда батарей от питающей сети.
Выполненный в прочном корпусе, прибор одинаково удобен при работе, как в суровых условиях, так и при производственных испытаниях. Прибор имеет класс защиты IP65 при закрытой крышке и IP54 при открытой крышке.
Крышка выполнена съемной для облегчения доступа к измерительным щупам.
Двойной ручной щуп DH4 компании Megger с проводниками 1.2 м является стандартным, и имеется возможность подключения щупов другой длины и с другими наконечниками.
Микроомметр DLRO10HD предоставляет пять режимов измерения, выбираемых переключателем. Органы управления просты и удобны в обращении в любой одежде, в т. ч. при использовании резиновых защитных перчаток. Пять режимов включают в себя два автоматических режима, зависящих от способа подключения щупов, для уменьшения времени измерения и увеличения производительности.
Для преодоления термоЭДС, ток протекает через испытуемую схему в обоих направлениях и высчитывается усредненное значение сопротивления. Если пользователю необходимо провести серию быстрых измерений и влияние термоЭДС не важно, однонаправленный автоматический режим снижает в 2 раза время измерения за счет пропускания тока только в одном направлении.
Остальные режимы – это последовательное измерение с фиксацией измерения каждые 3 секунды и однонаправленный индуктивный режим.
Прибор DLRO10HD приспособлен для измерения тонких проводников, шин и качества соединений, т. к имеет 10-амперный диапазон для измерения сопротивлений до 250 мОм. Измерения на электрических двигателях и генераторах будут индуктивными и требуют от пользователя понимания индуктивного режима и процесса заряда перед достижением правильного результата измерения.
Электромагнитный шум, индуцируемый в щупах может влиять на результат измерения. Символ шума предупреждает пользователя и прекращает измерение, когда прибор обнаруживает наличие шума выше порогового значения.
При соединении двух разнородных металлов возникает эффект термопары. Пользователь должен выбрать двунаправленный режим для исключения этого эффекта. Прибор измеряет сопротивление при протекании тока в обоих направлениях и усредняет результат.
Отличительные особенности микроомметра DLRO10HD:
- Прочный кейс традиционного типа;
- Работа от подзаряжаемых аккумуляторов и сети;
- Возможность выбора низкой или высокой выходной мощности;
- Высокая максимальная нагрузка;
- Пять режимов испытаний;
- Высокий уровень защиты входа - до 600 В;
- Степень защиты: IP65 для хранения и IP54 для эксплуатации;
- Поворотный переключатель диапазонов, облегчающий работу с прибором;
- Высокое качество исполнения и удобство использования.
Область применения микроомметра DLRO10HD:
- Измерение сопротивления переключателей и схемных размыкателей;
- Проверка соединения шин и кабелей;
- Проверка соединения частей авиационной техники и статические системы управления;
- Проверка целостности сварных соединений;
- Соединения между ячейками в аккумуляторных системах с пиковым напряжением до 300 В;
- Контроль качества сопротивлений;
- Измерение сопротивления обмоток трансформаторов и двигателей;
- Контроль соединения труб и рельсов;
- Измерение сопротивления расплавов металлов, сварных швов и плавок;
- Измерение сопротивления графитовых электродов и композитов;
- Измерение сопротивления проводников и кабелей;
- Проверка креплений воздушных передатчиков и молниеотводов.
Технические характеристики микроомметра DLRO10HD:
| Измерительный ток
| Предел измерений
| Разрешение
| Пределы допускаемой абсолютной погрешности измерений
|
| Технические характеристики
|
| 10 А
| 2500,0 мкОм
| 0,1 мкОм
| ±(0,002 Rизм. + 2 е.м.р.)
|
| 10 А
| 250,00 мОм
| 10 мкОм
| ±(0,002 Rизм. + 5 е.м.р.)
|
| 1 А
| 25,000 мОм
| 1 мкОм
| ±(0,002 Rизм. + 2 е.м.р.)
|
| 1 А
| 2500,0 мОм
| 100 мкОм
|
| 100 мА
| 250,00 мОм
| 10 мкОм
|
| 10 мА
| 2500 мОм
| 100 мкОм
|
| 1 мА
| 25,000 Ом
| 1 мОм
|
| 100 мкА
| 250,00 Ом
| 10 мОм
|
| 100 мкА
| 2500,0 Ом
| 100 мОм
|
| Примечание: Rизм. - измеренное значение сопротивления.
|
| Параметр
| Значение
|
| Общие характеристики
|
| Электрическое питание
| От 90 до 264 В, 50/60 Гц или встроенная аккумуляторная батарея
|
| Интерфейс связи
| нет
|
| Габаритные размеры, мм, (длинаxширинаxвысота)
| 315 x 285 x 181
|
| Масса, кг
| 6,7
|
| Нормальные условия применения
| температура воздуха от +5 до +40 С
относительная влажность воздуха до 80%
|
| Рабочие условия применения
| температура воздуха от -10 до +50 С
относительная влажность воздуха до 90% при +40 С
|
| Температурный коэффициент
| 0,01 %/ С
|

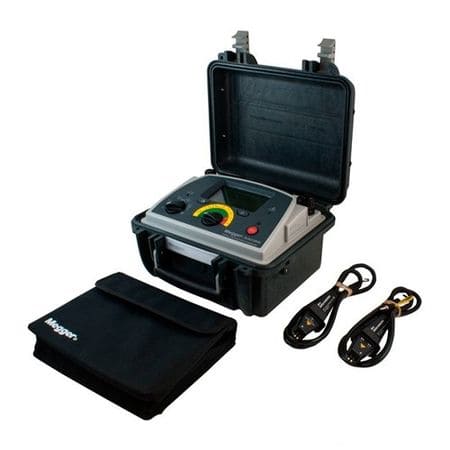

Комплект поставки DLRO10HD:
| №
| Наименование
| DLRO10HD (без тестовых проводов)
| DLRO10HD (с подключенными измерительными зажимами)
| DLRO10HD (с подключенными двойными измерительными щупами)
|
| 1
| Микроомметр цифровой DLRO10HD
| 1
| 1
| 1
|
| 2
| Комплект измерительных кабелей с подключенными измерительными зажимами
| -
| 1
| -
|
| 3
| Комплект измерительных кабелей с подключенными двойными измерительными щупами
| -
| -
| 1
|
| 4
| Кабель питания
| 1
| 1
| 1
|
| 5
| Кабель заземления
| 1
| 1
| 1
|
| 6
| CD-диск с ПО
| 1
| 1
| 1
|
| 7
| Сумка для переноски
| 1
| 1
| 1
|
| 8
| Руководство по эксплуатации
| 1
| 1
| 1
|
| 9
| Методика поверки
| 1
| 1
| 1
|
