О товаре

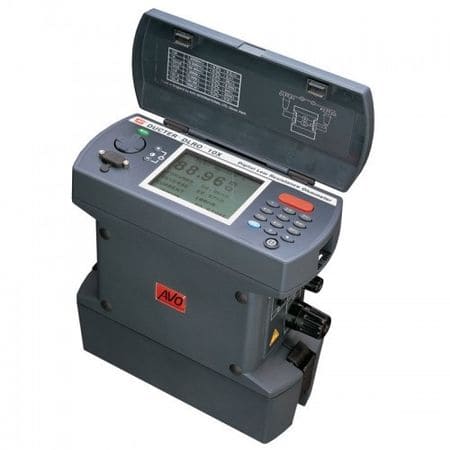

DLRO10X представляет собой микроомметр, который может измерять низкие сопротивления в диапазоне от 0.1мкОм до 2кОм. Прибор выдает максимальный ток 10А постоянного тока, который выбирается автоматически или вручную.
DLRO10X выводит измеренное значение сопротивления с обозначением диапазона мкОм, мОм или Ом на жидкокристаллический дисплей с подсветкой, а также позволяет передавать измеренные значения на компьютер и сохранять их в памяти прибора.
DLRO10X отображает на дисплее значения сопротивления, измеренные как прямым, так и обратным током, а также усредненное.
DLRO10X позволяет пользователю устанавливать верхний и нижний пределы (пороги) измерения сопротивления, что позволят намного быстрее проводить простейший тест «прошел/ не прошел».
Для полной безопасности пользователя во время теста оба прибора поставляются с набором дуплексных (двойных) проводов, длиной 1,2 метра каждый.
Технические характеристики
| Номер в госреестре СИ |
52738-13 |
| Диапазон измерения сопротивления |
100 нОм ... 2 кОм |
| Класс защиты |
IP65 |
| Схема измерения |
4-проводная |
| Максимальное разрешение |
100 нОм |
| Максимальный тестовый ток, А |
10 |
| Гарантия (мес.) |
24 |
| Страна производитель |
Великобритания |
| Габаритные размеры, мм |
220х100х237 |
| Вес нетто, кг |
2.6 |
Описание цифрового микроомметра DLRO10X:
DLRO10 и DLRO10X представляют собой семейство микроомметров, которые могут измерять низкие сопротивление в диапазоне от 0.1мкОм до 2кОм. Оба прибора выдают максимальный ток 10А постоянного тока , который автоматически выбирается прибором в зависимости от значения измеряемого сопротивления. DLRO10X позволяет пользователю выйти из режима автоматического выбора тока и выбрать требуемый ток самостоятельно.
Измеренное значение сопротивления показывается на дисплее прибора с обозначением диапазона мкОм, мОм или Ом. DLRO10 имеет большой семисегментный дисплей и индикаторы, в то время как DLRO10X выводит всю информацию на жидкокристаллический дисплей с подсветкой. DLRO10X позволяет передавать измеренные значения на компьютер в режиме реального времени и/ или сохранять их в памяти прибора.
Измерение сопротивления занимает обычно около 2.5 секунд и показывает измеренные значения прямым, обратным токами и среднее с точностью: 0,2%. DLRO10X отображает на дисплее значения сопротивления, измеренные как прямым, так и обратным током, а также усредненное.
DLRO10X позволяет пользователю устанавливать верхний и нижний пределы (пороги) измерения сопротивления, что позволят намного быстрее проводить простейший тест «прошел/ не прошел. По окончании теста прибор DLRO10X сохраняет результат измерения в памяти с возможными пояснениями.
Для полной безопасности пользователя во время теста оба прибора поставляются с набором дуплексных (двойных) проводов, длиной 1,2 метра каждый. Один из проводов оснащен светодиодом, который дублирует индикатор прибора о том, что все 4 тестовых контакта сделаны хорошо, наличие высокого напряжения, а также наличие тока разрядки на образце после проведения тестирования. Также можно заказать с прибором огромное количество опционных проводов со штырями, крокодилами или зажимами Кельвина.
DLRO10X позволяет считывать результаты теста в реальном времени через RS 232 порт для распечатки напрямую на принтере или для сохранения в компьютере. Внутренняя память на 700 результатов измерения вместе с пояснениями, введенными с клавиатуры.
Отличительные особенности DLRO10X:
- Тестирующий ток до 10 A;
- Диапазоны: 0,1 мкОм ...2000 Ом, разрешение 0,1 мкОм;
- Легкий, пыле- влаго защитный корпус (IP65);
- Точный результат в течении 3 сек, точность: 0,2%;
- 4-х проводная схема измерения;
- Автоматический тест прямым и обратным токами для уменьшения ошибки;
- Разработан для работы в полевых условиях;
- Тестирование постоянным (а не импульсным) током;
- Эл. защита до 600 В;
- Вес 2.6 кг (вкл. аккамуляторы);
- Индуктивный тестовый режим для измерения сопротивления обмоток;
- Большой жидкокристаллический дисплей;
- Меню, компьютерный интерфейс RS232;
- Возможность установки верхнего и нижних пределов;
- Клавиатура для ввода пояснений к результатам теста;
- Энергонезависимая память (170 ячеек);
- Автоматическое переключение диапазонов с возможностью ручного;
- Автоматический выбор макс. необходимого тест. тока для увеличения срока службы аккумуляторов;
- Комплектуется дуплексными проводами.
Режимы тестирования:
Прибор имеет 5 разных режимов тестирования – обычный, автоматический, проводимости, режим измерения сопротивления обмоток и режим тестирования только прямым током.
Обычный режим:
В данном режиме производится одно измерение сопротивления используя прямой и обратный токи.
Автоматический режим:
В данном режиме прибор ждет подключения токовых и потенциальных проводов к объекту. Когда это осуществлено прибор АВТОМАТИЧЕСКИ (без нажатия кнопки TEST) подает тестирующие прямой и обратный токи.
Тест проводимости:
В данном режиме прибор производит повторные измерения сопротивления используя прямой и обратный токи примерно каждые 3 секунды пока существует контакт.
Режим измерения сопротивления обмоток:
DLRO10X позволяет измерять постоянным током сопротивление, которые включают большую индуктивную составляющую (напр. Сопротивление обмоток).
После того как тест прерван пользователем на дисплее отобразится сообщение Discharging (разряд) пока он происходит. По окончании теста прибор показывает измеренное значение сопротивления и величины тестирующего тока. Данный режим позволяет проводить тестирование сигналом более высокой мощности. Продолжительность теста в данном случае выше, до 1 минуты, позволяет заряжать и разряжать высокие индуктивные нагрузки. Во всем остальном идентичен обычному режиму.
Режим тестирования только прямым током:
В этом режиме используется только прямой ток для получения результата. Данный режим существенно убыстряет время тестирования если известно, что на образце отсутствует наведенное или статическое напряжение.
Технические характеристики цифрового микроомметра DLRO10X:
| Диапазон
| Разрешение
| Точность
| Тестирующий ток
|
| Технические характеристики
|
| 1.9999 мОм
| 0.1 мкОм
| ±0.2% ±0.2 мкОм
| 10 А
|
| 19.999 мОм
| 1 мкОм
| ±0.2% ±2 мкОм
| 1 А
|
| 199.99 мОм
| 10 мкОм
| ±0.2% ±2 мкОм
| 100 мА
|
| 1.9999 Ом
| 100 мкОм
| ±0.2% ±2 мОм
| 10 мА
|
| 19.999 Ом
| 1 мОм
| ±0.2% ±2 мОм
| 1 мкА
|
| 199.99 Ом
| 10 мОм
| ±0.2% ±2 мОм
| 100 мкА
|
| 1999.9 Ом
| 100 мОм
| ±0.2% ±2 мОм
| 100 мкА
|
| Параметр
| Значения
|
| Общие характеристики
|
| Режимы измерений
| Обычный, автоматический, тестпроводимости, измерение сопротивления обмоток
|
| Управление
| Полностью автоматическое
|
| Скорость тестирования
| <3 с для первичного и обратного тока и отображения среднего значения
|
| Дисплей
| 4 1/2 семисегментный дисплей LED
светодиодная индикация
|
| Метод тестирования
| измерение сопротивления прямым и обратным током с вычислениемсреднего значения
|
Тестовый ток
- точность
- стабильность
|
±10%
<10 ппм в секунду
|
| Мах сопротивление выводов
| 100 мОм на 10 А независимо от состояния батареи
|
| Входное сопротивление вольтметра
| > 200 кОм
|
| Подавление фона
| Меньше чем 1 % ±20 знаков ошибка с 100 мВ пиком 50/60 Гц напотенциальных проводах. Отображение предупреждения если фон и шумы превышают этот уровень
|
| Батарея
| 7 Ah NiMH перезаряжаеая
|
| Габаритные размеры
| 220 x 100 x 237 мм
|
| Масса
| 2.6 кг (включая модуль батареи)
|
Комплект поставки микроомметра DLRO10X:
| №
| Наименование
| Количество
|
| 1
| Цифровой микроомметр DLRO10X
| 1
|
| 2
| Батарейный модуль 7 Ah NiMH
| 1
|
| 3
| Двойной ручной щуп Duplex DH4
| 2
|
| 4
| Зарядное устройство для батареи от сети 115/230 В, 50/60 Гц
| 1
|
| 5
| Адаптер для зарядки батарей от автомобильного прикуривателя
| 1
|
| 6
| Руководство пользователя на русском языке
| 1
|
Дополнительная комплектация DLRO10X:
| №
| Наименование
| Количество
|
| 1
| 249000 Калибровочный шунт, 10 Ом, номинальный ток 1 мА
| 1
|
| 2
| 249001 Калибровочный шунт, 1 Ом, номинальный ток 10 мА
| 1
|
| 3
| 249002 Калибровочный шунт, 100 мОм, номинальный ток 1 А
| 1
|
| 4
| 249003 Калибровочный шунт, 10 мОм, номинальный ток 10 А
| 1
|
| 5
| 25940-012 Сменный наконечник для ручного щупа DH4 игольчатого типа
| 1
|
| 6
| 25940-014 Сменный наконечник для ручного щупа DH4 галетного типа
| 1
|
| 7
| CERT-NIST Сертификат калибровки шунтов
| 1
|
| 8
| Дополнительные тестовые провода
| 1
|
| 9
| Футляр для дополнительных тестовых проводов 18313
| 1
|
| 10
| Футляр для транспортировки прибора и стандартных аксессуаров 6380-138
| 1
|
