О товаре

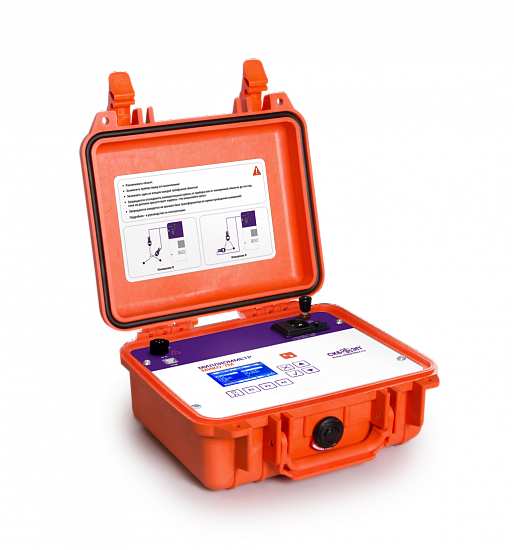

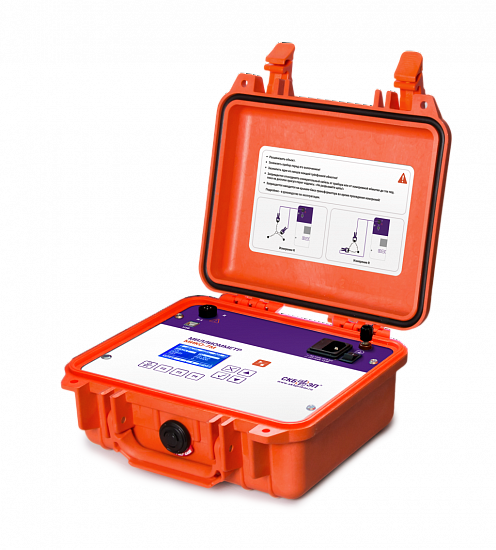

Измеритель электрического сопротивления Миллиомметр МИКО-7МА предназначен для измерения электрического сопротивления обмоток трансформаторов и электродвигателей, шунтирующих резисторов и других участков электрических цепей.
Измерение электрического сопротивления выполняется методом амперметра-вольтметра. К исследуемому участку цепи подключаются токовые и потенциальные контакты измерительного кабеля.
Через токовые контакты протекает постоянный стабилизированный электрический ток; с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении.
Технические характеристики
Ток (max), А
|
10 |
Схема измерения
|
4-проводная |
Измерение сопротивления (до)
|
2 кОм |
Наилучшее разрешение
|
0,1 мкОМ |
Измерение сопротивления (от)
|
1 мкОм |
Класс защиты
|
IP67 |
Номер в госреестре СИ
|
72766-18 |
Гарантия (мес.)
|
36 |
Страна производитель
|
Россия |
Вес нетто, кг
|
4 |
Габаритные размеры, мм
|
270х250х130 |
Описание миллиомметр МИКО-7МА:
Измеритель электрического сопротивления Миллиомметр МИКО-7 предназначен для
измерения электрического сопротивления обмоток трансформаторов и электродвигателей,
шунтирующих резисторов и других участков электрических цепей.
Измерение электрического сопротивления выполняется методом амперметра-вольтметра.
К исследуемому участку цепи подключаются токовые и потенциальные контакты измерительного кабеля.
Через токовые контакты протекает постоянный стабилизированный электрический ток; с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении.
Отличительные особенности миллиомметр МИКО-7МА:
1. Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм / 2 кОм на токах до 10А:
- Обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
- Контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
- Контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений.
2. Специализированные режимы измерения для различных объектов
Прибор реализует специализированные режимы измерения для различных объектов, учитывающие их специфические особенности: резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор.
3. Высокая точность измерения не только в лабораторных условиях, но и на подстанциях
Высокая точность измерения не только в лабораторных условиях, но и на подстанции в условиях промышленных помех, достигается благодаря тому, что для любого сопротивления обмотки рассчитывается и задается свой, максимально возможный измерительный ток, ограничиваемый только полезной мощностью прибора. Поэтому отношение полезного сигнала на сопротивление обмотки к амплитуде помехи остается высоким при любом сопротивлении.
4. Высокая степень защищенности и соответствие требованиям безопасности:
- от превышения измерительного тока;
- от э.д.с. самоиндукции.
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-7МА реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
- набор необходимых защит от перегрева измерительного блока;
- контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.
5. Связь с персональным компьютером через USB или Bluetooth позволяет:
- Управлять прибором с помощью ПК;
- Систематизировать и сохранять результаты на компьютере;
- Формировать отчеты измерений.
Для передачи данных в компьютер и ведения внешнего архива измерений используется специальная программа производителя. Миллиомметр МИКО-7МА имеет возможность питания от сети, а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-7МА) и со встроенным аккумулятором (МИКО-7МАА).
Технические характеристики миллиомметр МИКО-7МА:
Параметр
| Значение
|
Диапазон измерений сопротивления
| 1 мкОм ...2 кОм
|
Пределы допускаемой основной погрешности измерений сопротивления, не более
| ±(0,1%+0,5мк0м)
|
Наилучшее разрешение
| 0,1 мкОм
|
Сила измерительного тока, А
| 0,005 ÷ 10
|
Относительный дрейф силы измерительного тока, %/с
| ±0,002
|
Максимальная потребляемая мощность, Вт
| 120
|
Максимальная выходная мощность, Вт
| 60
|
Сетевое напряжение питания: переменного тока (действующее значение), В
| 90 / 253
|
Сетевое напряжение питания: постоянного тока, В
| 127 / 354
|
Продолжительность заряда полностью разряженной аккумуляторной батареи не более, ч
| 3
|
Тип канала передачи данных
| USB, Bluetooth
|
Степень защиты прибора в рабочем положении
| IP40
|
Степень защиты прибора в транспортном положении
| IP67
|
Температурный диапазон эксплуатации,°С
| -20 ... +55
|
Масса измерительного блока без аккумулятора (МИКО-7МА) не более, кг
| 2,7
|
Масса измерительного блока с аккумулятором (МИКО-7МАА) не более, кг
| 4,0
|
Габаритные размеры, мм
| 270x250x130
|
Межкалибровочный период, год
| 3
|
Межповерочный период, год
| 3
|

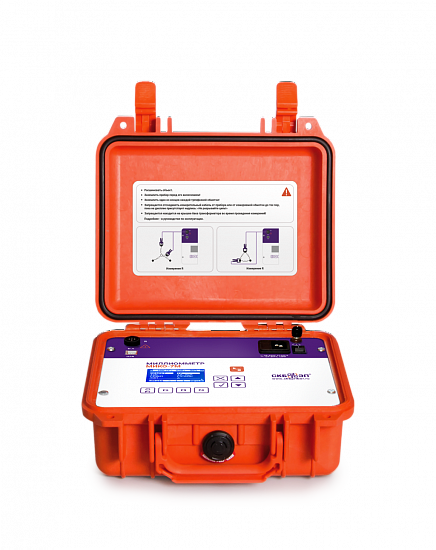

Внешний вид панели миллиомметр МИКО-7МА:
- Место для нанесения оттисков пломб.
- Место для нанесения оттисков клейм или размещения наклеек.
Комплектация миллиомметр МИКО-7МА:
Наименование
| Применение
| Фото
| Количество
|
Измерительный блок МИКО-7МА
| Прибор сбазовым программным обеспечением и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр
|
| 1
|
Кабель сетевой
| Для подключения прибора к сети питания. Температурный диапазон -25°С ... +120°С. Резиновая изоляция (длина 2 м.)
|
| 1
|
Провод заземления
| Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м
|
| 1
|
Эквивалент нулевого сопротивления
| Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм
|
| 1
|
Шунт 75ШСМ М3, 75-0,5
| Проверка работоспособности. Величина 1 мОм ± 0,5%
|
| 1
|
Предохранитель ВП2Б-1В-2А
| Для защиты источника питания
|
| 2
|
Сумка для комплекта крепежных изделий
| Для комплекта крепежных изделий
|
| 1
|
Дополнительная комплектация миллиомметр МИКО-7МА:
Наименование
| Применение
|
Кабель измерительный
| Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м. Вес 1,72 кг.
|
Кабель измерительный
| Кабель выступает в качестве альтернативы измерительному кабелю СКБ041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,26 кг.
|
Кабель измерительный
| Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг.
|
Кабель измерительный для ТТ и ТН
| Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 25 мм. Длина 4,0 м. Вес 0,61 кг.
|
Удлинитель к измерительным кабелям
| Рекомендован к совместному применению с измерительными кабелями СКБ041.18.00.000 (зев до 80 мм.) и СКБ041.26.00.000 (зев до 103 мм.). Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг.
|
Кабель USB 2.0 A-B
| Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8м. Вес 0,06 кг.
|
Переходник для образцовой катушки
| Для поверочных лабораторий: проведение поверки / калибровки прибора (комплект из 2 шт.). Длина 0,025 м + 0,16 м. Вес 0,04 кг.
|
Сумка для кабелей и документации
| Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-7МА
|
Штанга-манипулятор
| Штанга-манипулятор предназначена для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ к вводам ВН, без применения лестниц и подъемников.
|
