О товаре
Миллиомметры МИКО-8 предназначены для измерений электрического сопротивления постоянному току обмоток силовых трансформаторов, измерительных трансформаторов напряжения и тока, электродвигателей, лектромагнитов, кабелей и других цепей, содержащих и не содержащих индуктивность; безразборной проверки устройств регулирования напряжения силовых трансформаторов под нагрузкой.
Принцип действия миллиомметров основан на измерении силы измерительного тока, формируемого встроенным генератором тока и падения электрического напряжения на измеряемом объекте, с последующим вычислением его электрического сопротивления по закону Ома.
Принцип действия прибора в режиме безразборной проверки устройств регулирования напряжения трансформатора основан на измерении силы нестабилизированного измерительного тока, изменяющегося вследствие изменения электрического сопротивления обмотки трансформатора в моменты переключения ее отводов.
Технические характеристики
Ток (max), А
|
10 |
Схема измерения
|
4-проводная |
Измерение сопротивления (до)
|
10 кОм |
Наилучшее разрешение
|
0,1 мкОМ |
Измерение сопротивления (от)
|
1 мкОм |
Класс защиты
|
IP67 |
Номер в госреестре СИ
|
72766-18 |
Гарантия (мес.)
|
36 |
Страна производитель
|
Россия |
Вес нетто, кг
|
2.7 |
Габаритные размеры, мм
|
270х250х130 |

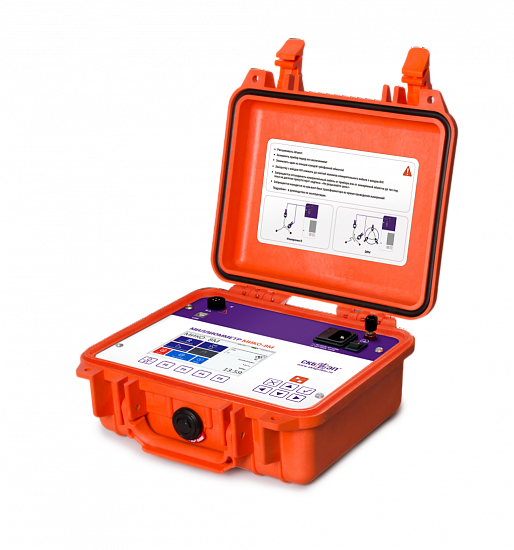

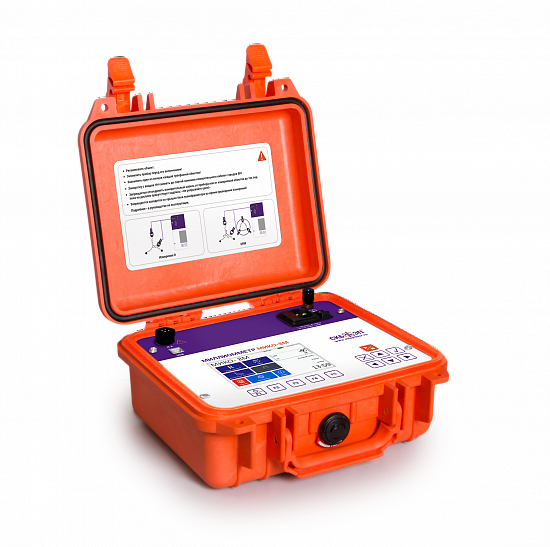

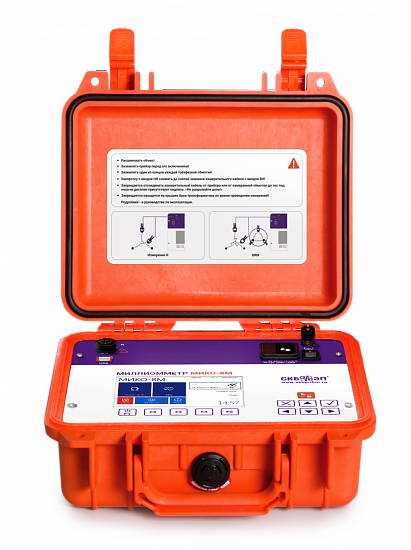

Описание миллиомметр МИКО-8М:
Миллиомметры МИКО-8 предназначены для измерений электрического сопротивления
постоянному току обмоток силовых трансформаторов, измерительных трансформаторов напряжения и тока, электродвигателей, лектромагнитов, кабелей и других цепей, содержащих и
не содержащих индуктивность; безразборной проверки устройств регулирования напряжения
силовых трансформаторов под нагрузкой.
Принцип действия миллиомметров основан на измерении силы измерительного тока,
формируемого встроенным генератором тока и падения электрического напряжения на измеряемом объекте, с последующим вычислением его электрического сопротивления по закону
Ома.
Принцип действия прибора в режиме безразборной проверки устройств регулирования
напряжения трансформатора основан на измерении силы нестабилизированного измерительного тока, изменяющегося вследствие изменения электрического сопротивления обмотки трансформатора в моменты переключения ее отводов.
Отличительные особенности миллиомметр МИКО-8М:
1. Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм / 10 кОм на токах до 10А:
- Обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
- Контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
- Контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений.
2. Специализированные режимы измерения для различных объектов
Прибор реализует специализированные режимы измерения для различных объектов, учитывающие их специфические особенности: резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор, генератор, двигатель, компенсатор, фильтр подключения и магнит.
3. Высокая точность измерения не только в лабораторных условиях, но и на подстанциях
Высокая точность измерения не только в лабораторных условиях, но и на подстанции в условиях промышленных помех, достигается благодаря тому, что для любого сопротивления обмотки рассчитывается и задается свой, максимально возможный измерительный ток, ограничиваемый только полезной мощностью прибора. Поэтому отношение полезного сигнала на сопротивление обмотки к амплитуде помехи остается высоким при любом сопротивлении.
4. Высокая степень защищенности и соответствие требованиям безопасности:
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-8М реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
5. Интерактивное управление прибором и связь с ПК
Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.
Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея. Связь с персональным компьютером через USB или Bluetooth позволяет:
- Управлять прибором с помощью ПК;
- Систематизировать и сохранять результаты на компьютере;
- Формировать отчеты измерений.
Для передачи данных в компьютер и ведения внешнего архива измерений используется специальная программа производителя.
Технические характеристики миллиомметр МИКО-8М:
Параметр
| Значение
|
Диапазон измерений электрического сопротивления
| 1мкОм / 10кОм
|
Пределы допускаемой основной погрешности измерений сопротивления, не более
| ±(0,1%+0,5мкОм)
|
Сила измерительного тока, А
| 0,00050 ÷ 10,0
|
Диапазон измерений силы тока в режиме без разборной проверки РПН трансформаторов (DRM), А
| 0.1-10
|
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, мс
| ±1 %
|
Максимальная потребляемая мощность, Вт
| 120
|
Сетевое напряжение питания:
переменного тока (действующее значение), В
постоянного тока, В
|
От 90 до 253
|
Продолжительность работы от АКБ в режиме ожидания или при выходной мощности 1 Вт, ч, до
| 8
|
Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более
| 3
|
Габаритные размеры измерительного блока, мм
| 270x250x130
|
Температурный диапазон эксплуатации,С
| -20 ... +55
|
Степень защиты измерительного блока от окружающей среды в транспортном положении
| IP64
|
Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке
| IP40
|
Масса измерительного блока с аккумулятором, кг
| не более 4,0
|
Межкалибровочный период
| 3 года
|
Межповерочный период
| 3 года
|
Комплект поставки миллиомметр МИКО-8М:
Наименование
| Применение
| Фото
| Количество
|
Измерительный блок МИКО-8М
| Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
|
| 1
|
Кабель сетевой
| Для подключения прибора к сети питания. Температурный диапазон -25°С ... +120°С. Резиновая изоляция. Длина 2 м.
|
| 1
|
Провод заземления
| Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м.
|
| 1
|
Эквивалент нулевого сопротивления
| Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
|
| 1
|
Шунт 75ШСМ М3, 75-0,5
| Проверка работоспособности. Величина 1 мОм ± 0,5%.
|
| 1
|
Предохранитель ВП2Б-1В-2А
| Для защиты источника питания.
|
| 2
|
Кабель USB 2.0 A-B
| Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8 м.
|
| 1
|
Сумка для комплекта крепежных изделий
|
|
| 1
|
Дополнительная комплектация миллиомметр МИКО-8М:
Наименование
| Применение
|
Кабель измерительный
|
Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5 м. Вес 1,72 кг.
|
Кабель измерительный
|
Кабель выступает в качестве альтернативы измерительному кабелю СКБ041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,20 кг.
|
Кабель измерительный
|
Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг.
|
Кабель измерительный для ТТ и ТН
|
Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 25 мм. Длина 4,0 м. Вес 0,61 кг.
|
Удлинитель к измерительным
|
Рекомендован к совместному применению с измерительными кабелями СКБ041.18.00.000 (зев до 80 мм.) и СКБ041.26.00.000 (зев до 103 мм.).
Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг.
|
